Запустите двигатель.
Выровняйте реглоскоп [1] по отношению к автомобилю в соответствии с инструкцией прибора.

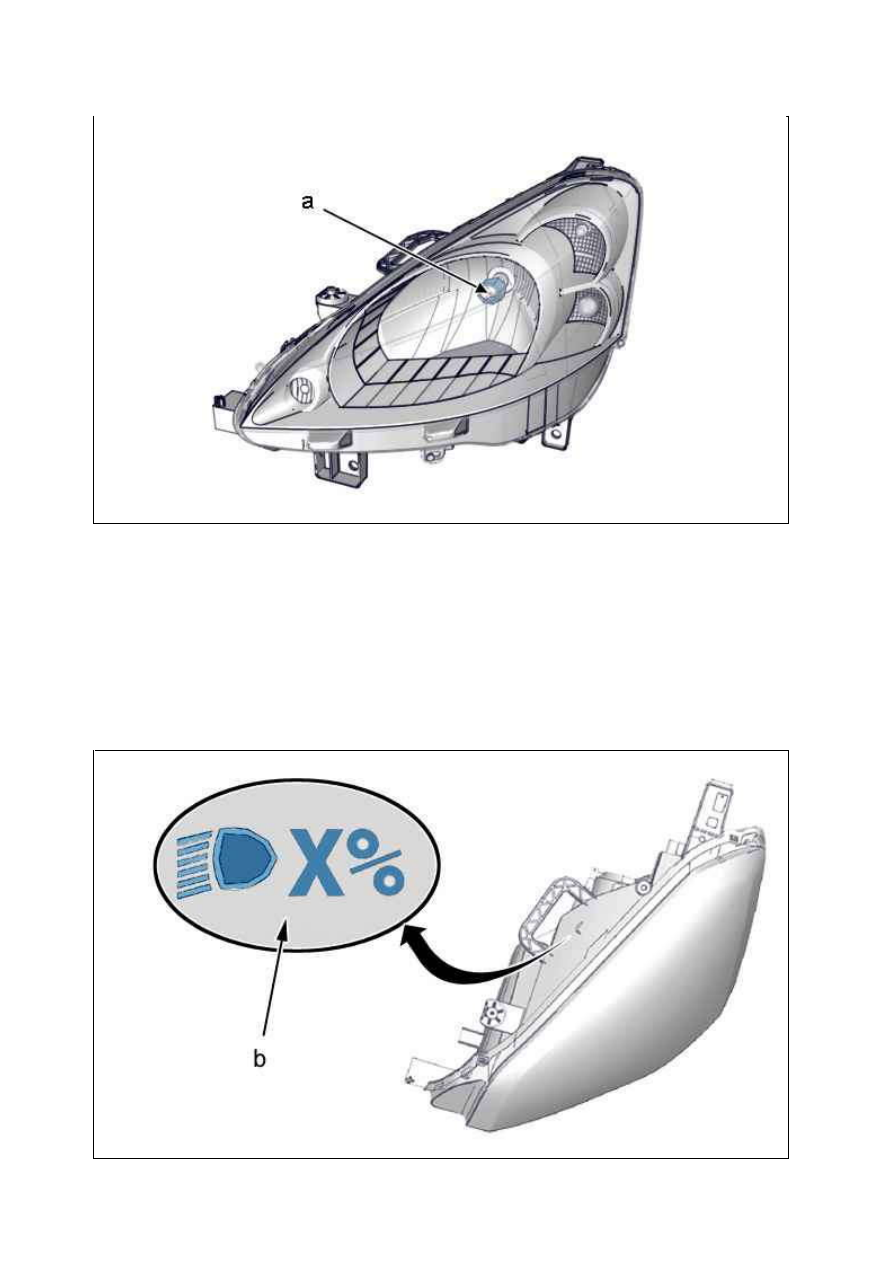

Совместить центр линзы реглоскопа [1] с оптическим центром фары (центром шторки) ( в "a") ; С помощью
лазерного луча реглоскопа или с помощью тяги реглоскопа .
Включить фары ближнего света.
Продолжить процедуру контроля, выполняя инструкции к используемому прибору [1].

3. Регулировка

Примените процедуру регулировки фары в соответствии с руководством к пользованию прибором [/].

Рисунок : C5EM07FD

18.01.2012

Замерьте величину наклона пучка света фары ( в "b").
Определите замеренный параметр в соответствии с типом используемого прибора.

Скорректируйте вертикальную регулировку фары (высоту светового пучка) с помощью болта ( в "c").
Скорректируйте горизонтальную регулировку фары (азимут) с помощью болта ( в "d").

Направить световой пучок "f" фары немного ниже маркировочной линии "e".

Рисунок : C5EM07GD

Рисунок : C5EM07HD

Рисунок : C5EP044D

18.01.2012

ПРИМ ЕЧАНИЕ :  После  регулировки  фары  ближнего  света  фара  дальнего  света  автоматически
оказывается отрегулированной.

Регулировка выполнена.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : БЛОК  СИСТЕМ Ы "HANDS FREE"

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отсоединить аккумуляторную батарею

.

Снимите боковую облицовку приборной панели

(Сторона пассажира).

Отделите :

Нижнюю отделку передней стойки

(Сторона пассажира).

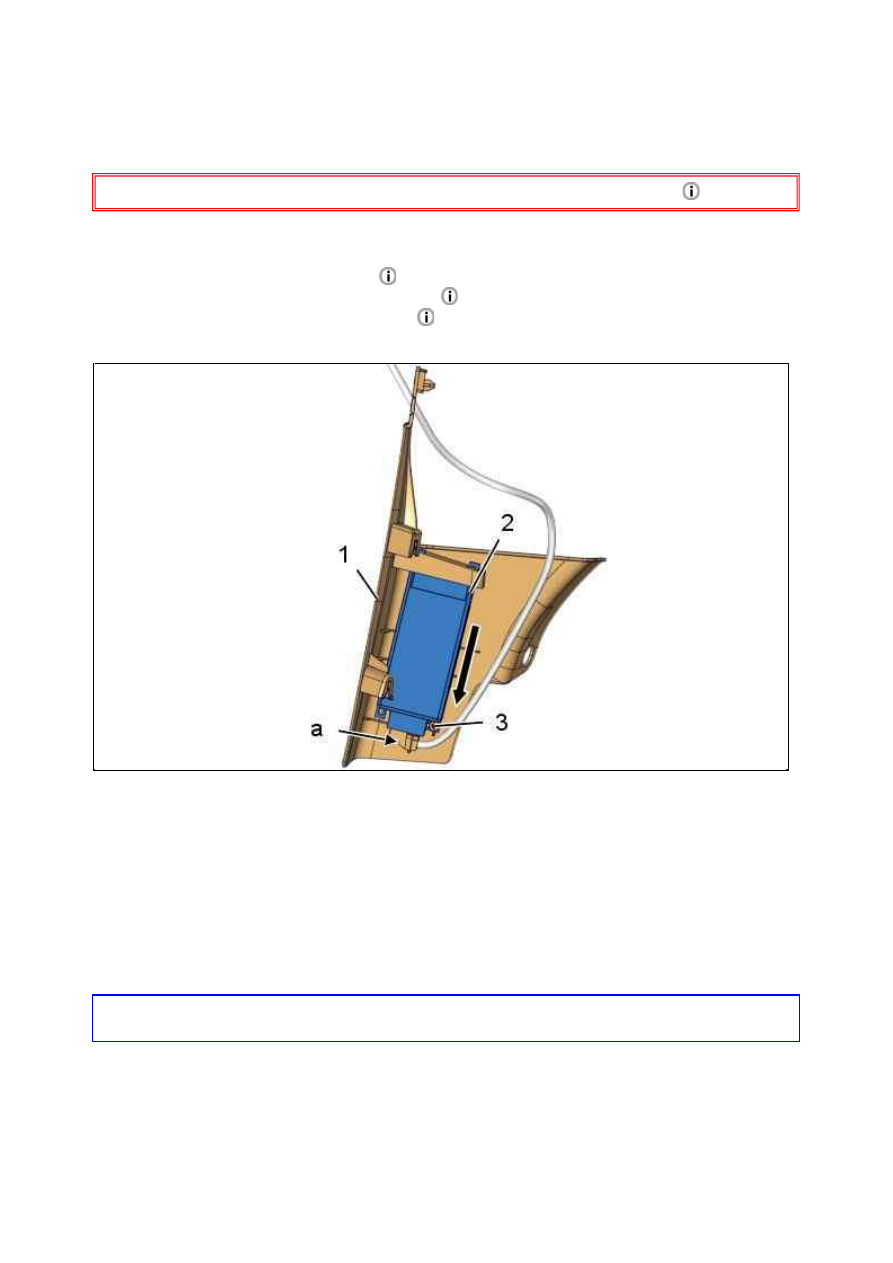

Отсоедините разъем ( в "a").
Снимите болтов (3).
Отделите : Блок гарнитуры "свободные руки" (2) (Как показано стрелкой ).
Снимите :



Блок гарнитуры "свободные руки" (2)



Нижнюю отделку передней стойки (1)

2. У становка

Установка производится выполнением операций по снятию в обратном порядке.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Проверьте функционирование электрооборудования.

Рисунок : B3EG087D
