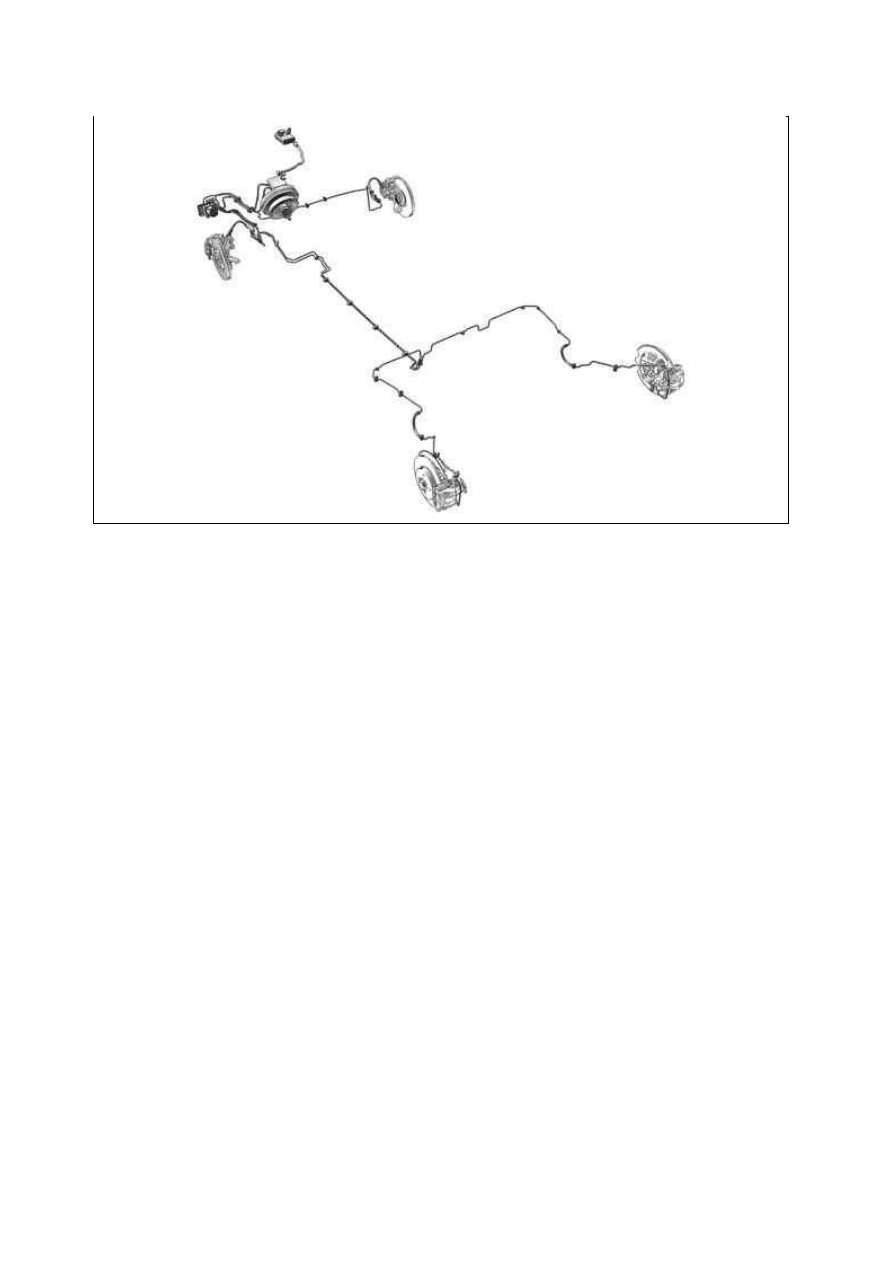

6.2. У правление работой тормозных механизмов

Узел в сборе главного тормозного цилиндра и тормозного усилителя :



Бензиновые двигатели : 10,5 дюймов



Дизельные двигатели : 10 дюймов

Бачок с тормозной жидкостью состоит из 2 частей :



Основной бачок, оснащенный детектором уровня жидкости



Удаленный бачок

6.3. Передние тормозные диски

Диски передних тормозных механизмов вентилируемые.
Диаметр и толщина передних тормозных дисков : 283 мм x 26 мм.

6.4. Суппорт переднего тормоза

Диаметр поршня передней тормозной скобы : 60 мм .

6.5. Задние тормозные диски

Задние тормозные диски невентилируемые.
Диаметр задних тормозных дисков : 268x12 мм .

6.6. Суппорт заднего тормоза

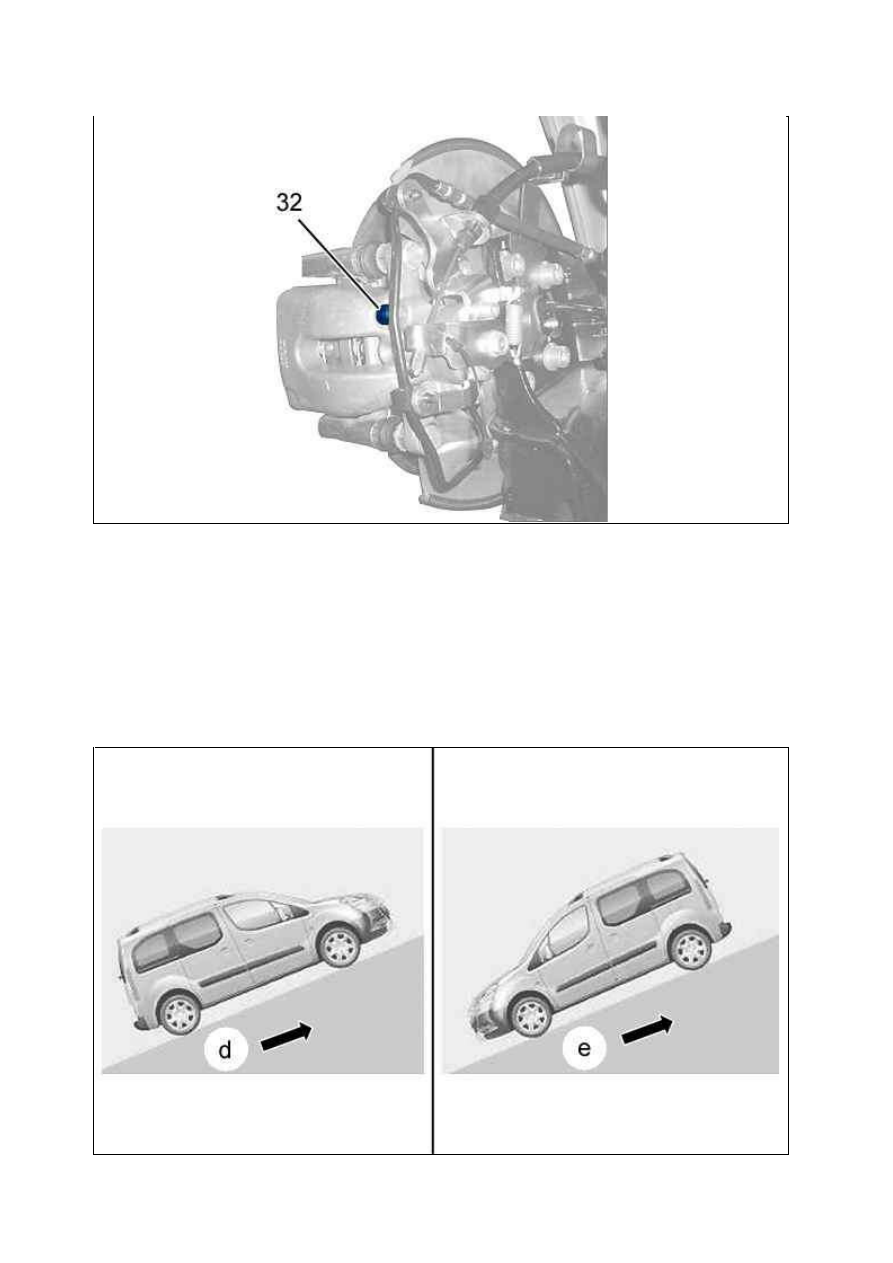

Рисунок : B3FP7P4D

18.01.2012

(32) Винт прокачки суппорта .
Диаметр поршня задней скобы : 38 мм .

6.7. Гидравлический блок системы ABS/ESP

Блок ABS/ESP 8.1 управляет следующими элементами (В дополнение к основным функциям систем
ABS/ESP) :



Помощь при запуске на уклоне (Сохранение давления в гидросистеме в течение приблизительно 2­х
секунд)



Стратегия предотвращения скатывания

Рисунок : B3FM0DVD

18.01.2012

Система запуск на уклоне включается автоматически, если нажата педаль тормоза, и выполняются
следующие условия :



Уклон превышает 5 %



"d" На подъеме : В коробке передач должна быть включена нейтраль или передача заднего хода при
движении задним ходом



"e" На спуске : Включена задняя передача

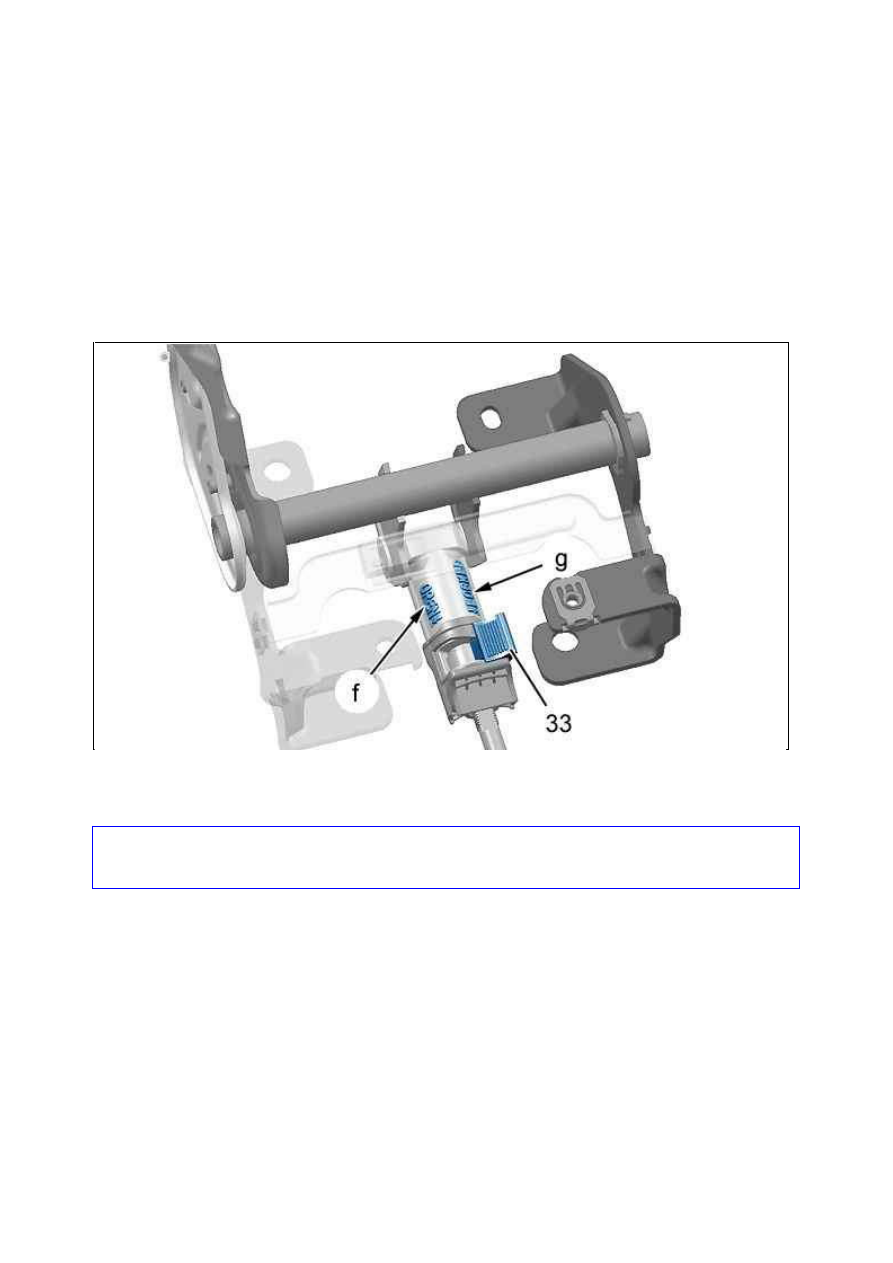

6.8. Стояночный тормоз с компенсатором зазоров

Стояночный тормоз оснащен встроенной системой компенсации зазоров, что гарантирует натяжение троса и,
следовательно, эффективность стояночного тормоза.

"f" Положение "OPEN" (активная система).
"g" Положение "LOCKED" (система активна).

ВНИМ АНИЕ :  Чтобы  не  повредить  пружину  системы  компенсации  зазоров,  нельзя  затягивать  рычаг
стояночного  тормоза больше, чем  на  первое  фиксированное положение  хода рычага, не переведя кнопку
(33) в положение LOCKED (заперто).

После работ с одним из элементов тормозной системы необходимо выполнить первое затягивание троса
стояночного тормоза.

7. Ш ины

7.1. Размеры шин

Возможные размеры шин :



195 / 65 R15



205 / 65 R15



195 / 70 R15



215 / 55 R16



205 / 65 R15 (Все типы дорог)



215 / 50 R17

Рисунок : E1AM08TD

Рисунок : B3FM0DWD

18.01.2012

7.2. Запасное колесо

Стандартное запасное колесо :



Легковой автомобиль (* )



Коммерческий автомобиль (фургон) с короткой базой



Коммерческий автомобиль (фургон) с длинной базой

Комплект для ремонта шин : Легковой автомобиль (* ).

ПРИМ ЕЧАНИЕ : (* ) В зависимости от страны продажи + Опция .
