Подготовить места стыка и защитить их сварочной грунтовкой ("C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Вырезание : У длинитель грузового пола

Срезать по точкам .

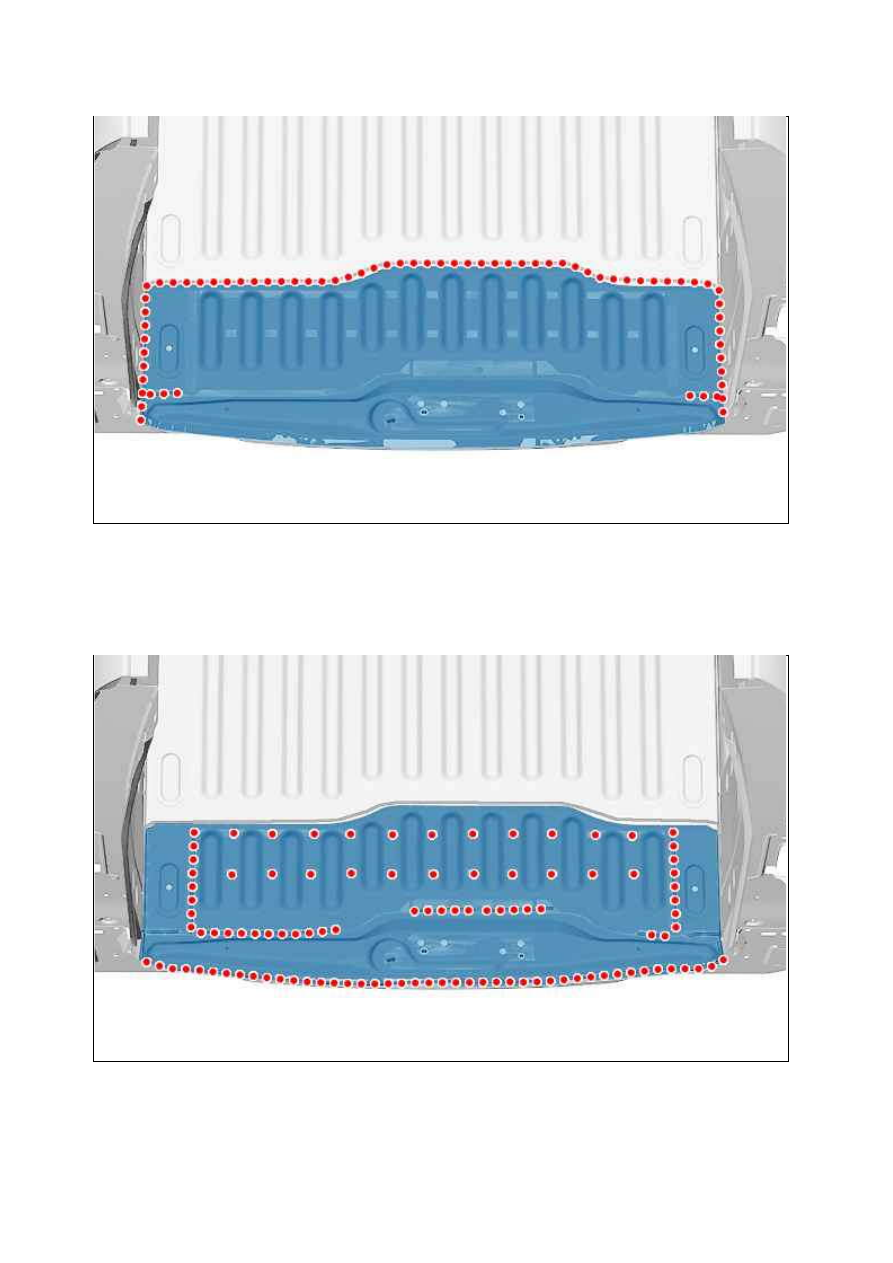

Рисунок : C4BM0NYD

Рисунок : C4BM0NZD

Снимите : Задний удлинитель пола багажного отделения .

8. Очистка и подготовка кузова

8.1. Подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ("C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

8.2. Подгонка

Расположить : Задний удлинитель пола багажного отделения .
Установить элементы, обеспечивающие подгонку.
Удерживать элемент на месте.

9. Сварка

9.1. Сварка способом M AG

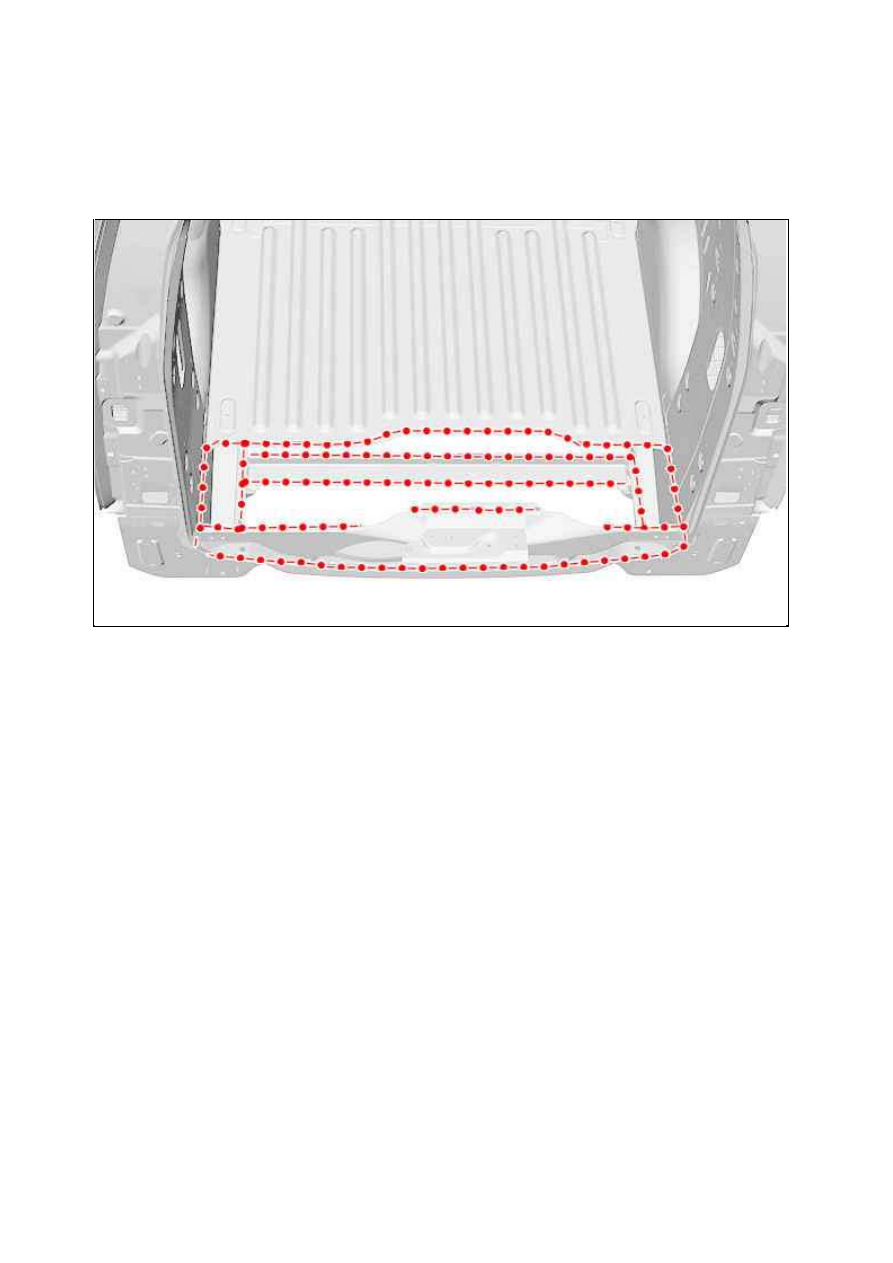

Рисунок : C4BM0P0D

Сварить по отверстиям в среде защитного газа MAG.
Зашлифовать точки сварки MAG.

9.2. Сварка точечной электросваркой

Приварить точками сварки.

10. Герметичность ­ защита

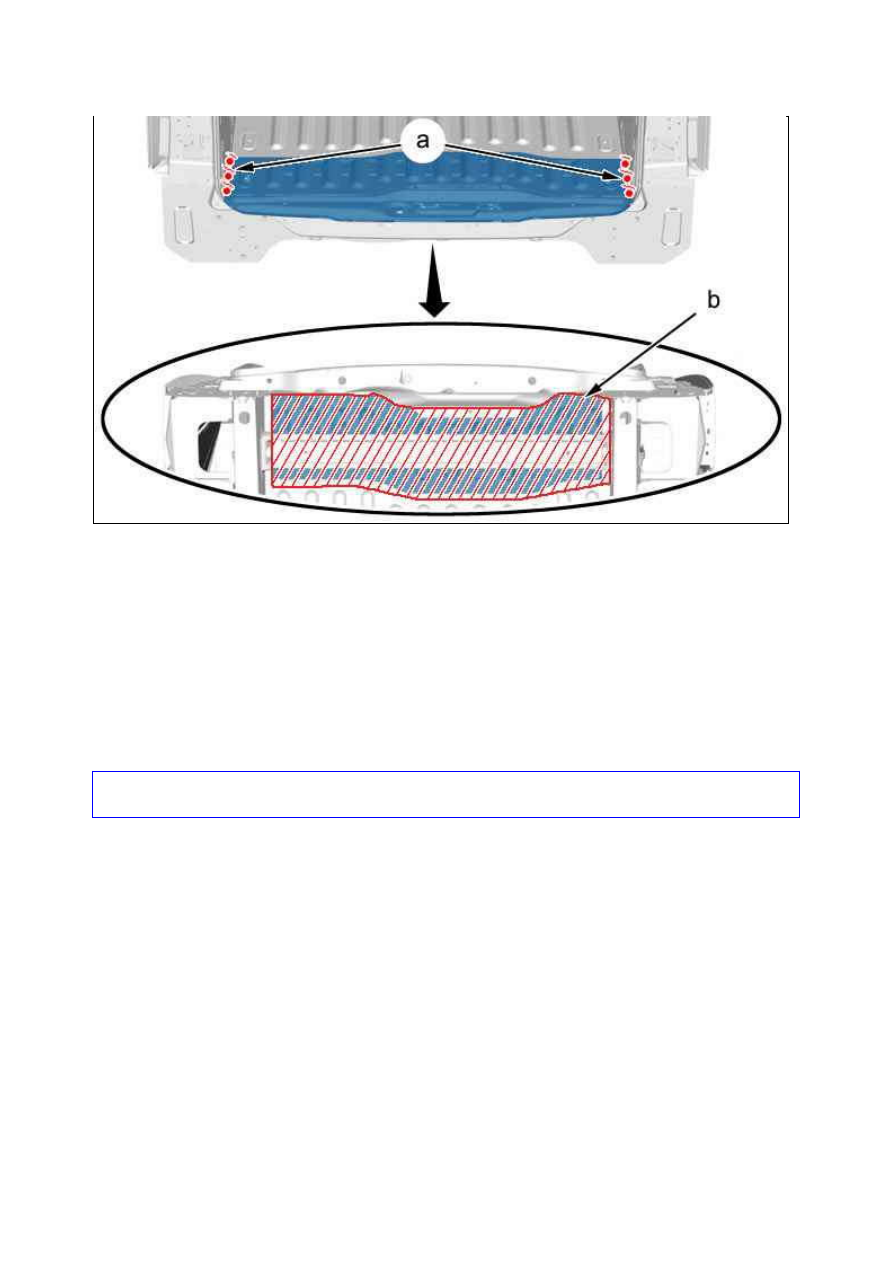

Рисунок : C4BM0P1D

Рисунок : C4BM0P2D

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанести герметик (Индекс: A1) ( в "a").
Нанести антигравийное покрытие категории "C4" ( в "b").
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

11. Дополнительные операции

Снимите электропроводку и съёмные элементы.

12. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

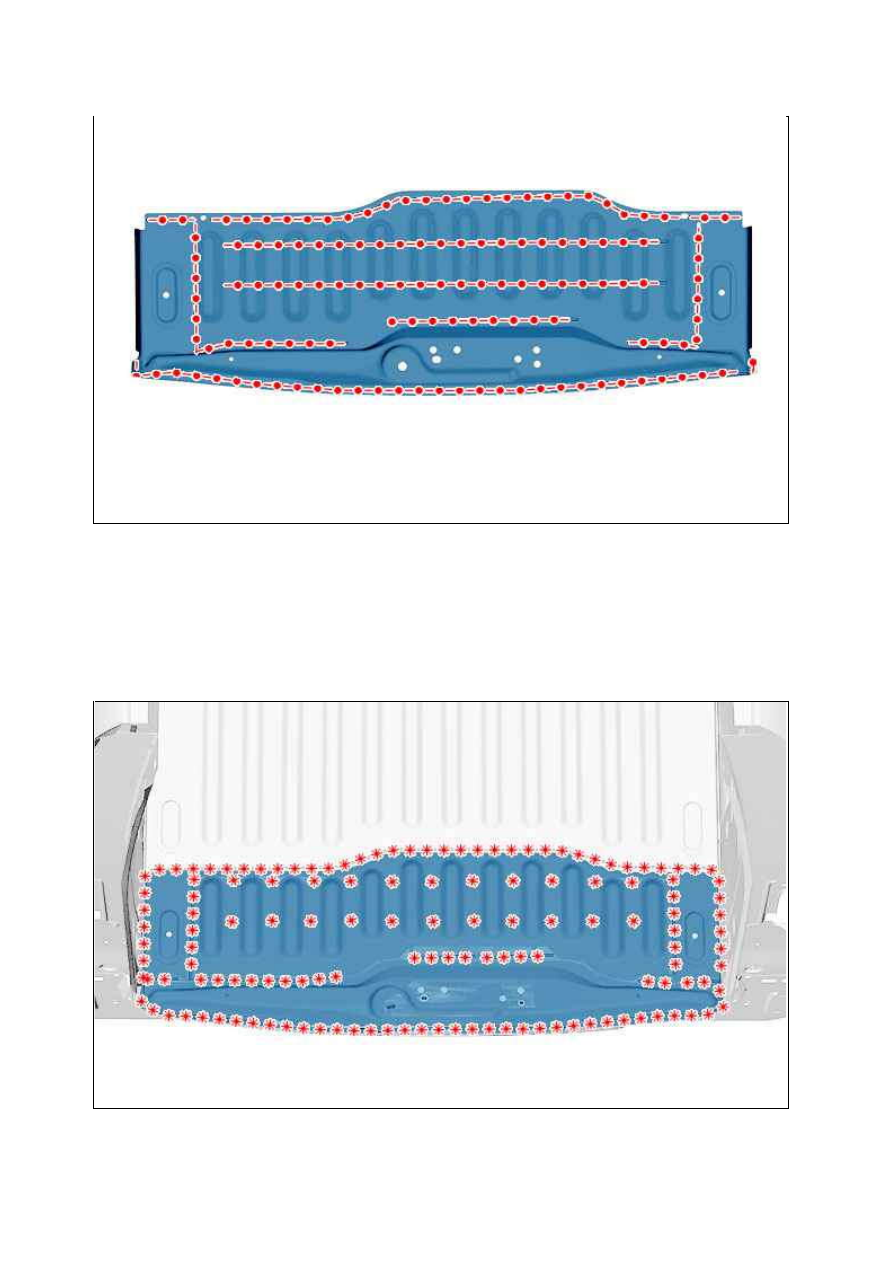

Рисунок : C4BM0P3D
