Peugeot Partner (B9). Руководство - часть 270

4. Расположение запасной части

5. Идентификация запасной части

5.1. Состав : Передний наконечник лонжерона

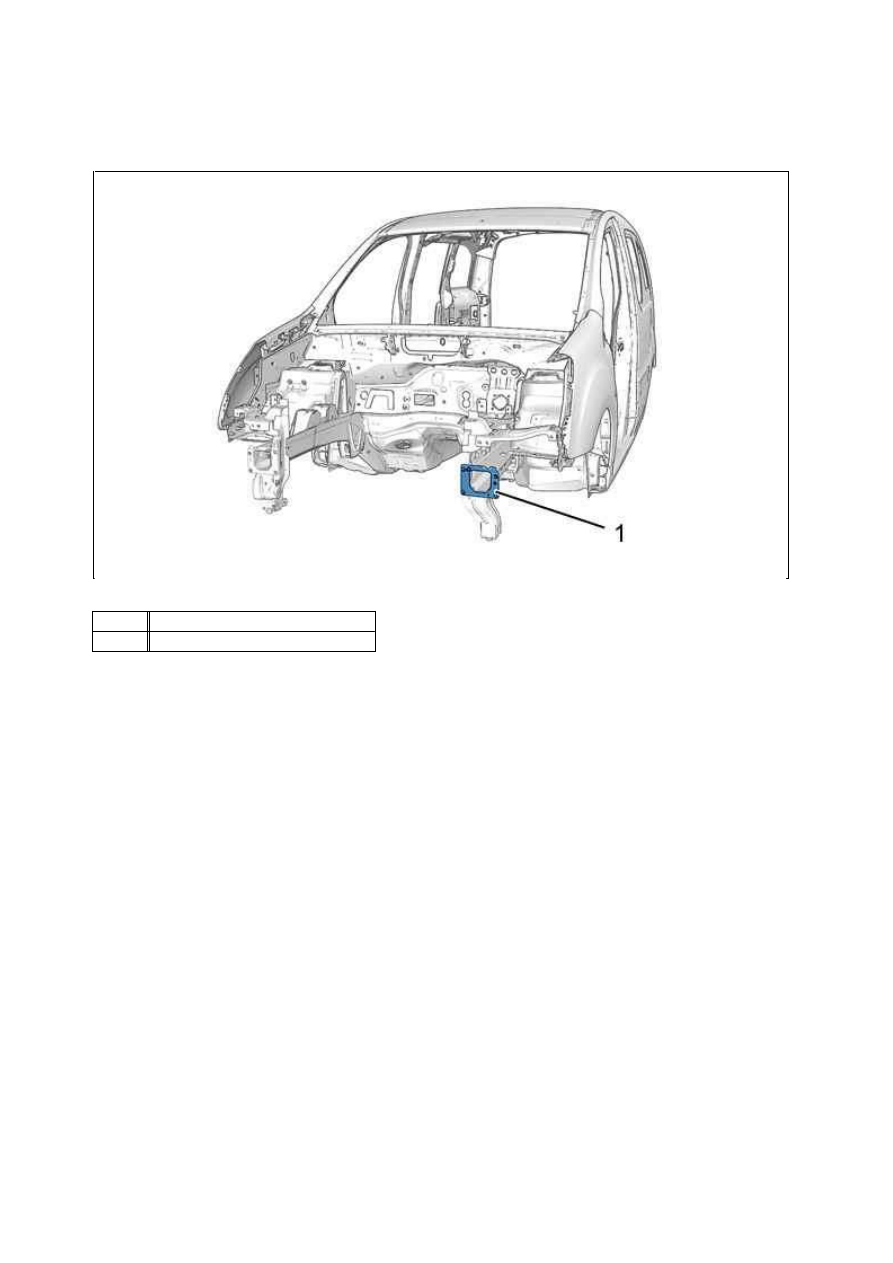

Рисунок : C4EM0A4D

М етка  Обозначение
(1)

Передний наконечник лонжерона

5.2. Идентификация деталей, примыкающих к запчасти

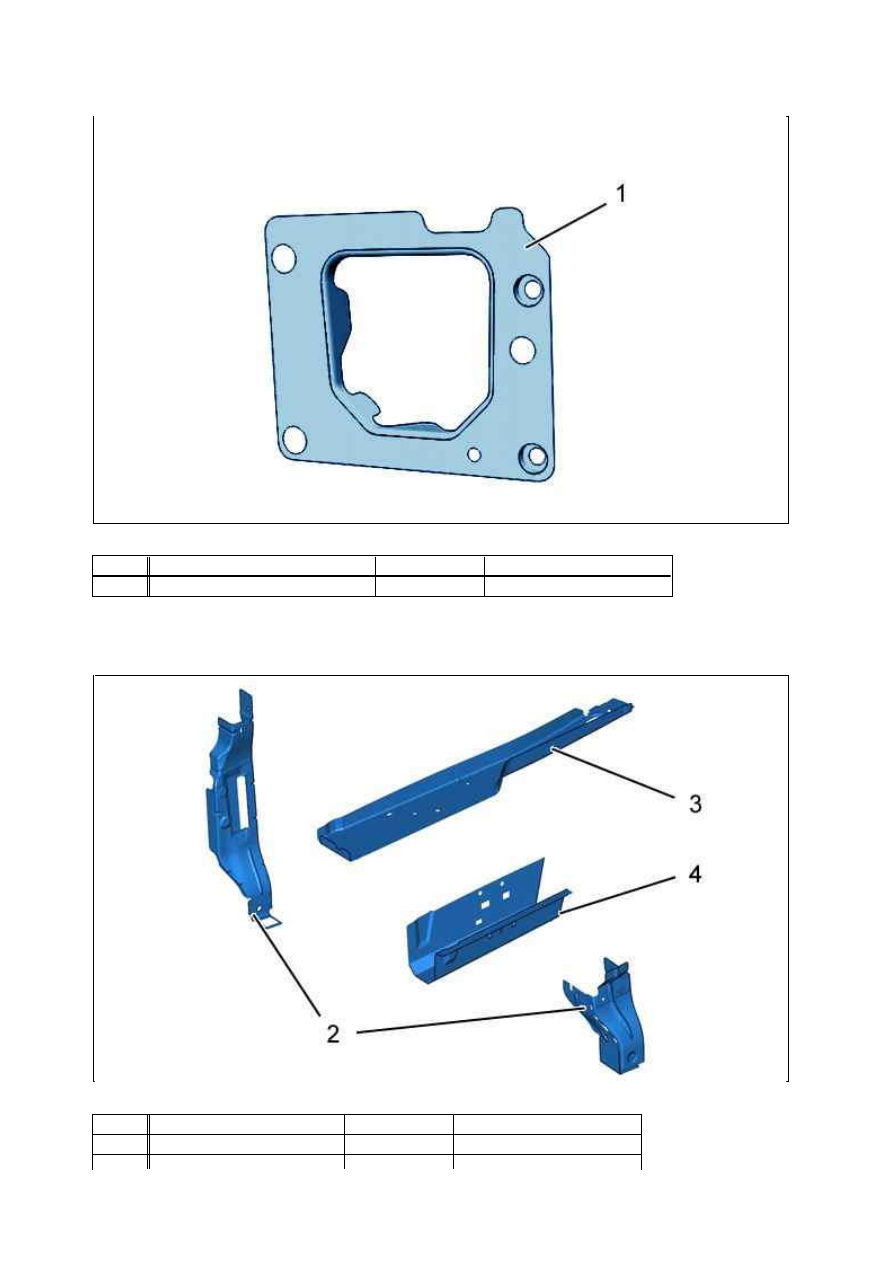

Рисунок : C4AP1TND

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Передний наконечник лонжерона  3

THLE

Рисунок : C4AM0MWD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(2)

Кронштейн передней панели  1,95

THLE

6. Подготовка : Передний наконечник лонжерона

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Разметить, затем просверлить отверстие Ø 10 мм для последующей точечной сварки.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Вырезание: Передний наконечник лонжерона (На кузове)

(3)

Передняя опора лонжерона

1,80

HLE

(4)

Лонжерон (Передняя часть )    1,76

Мягкая сталь

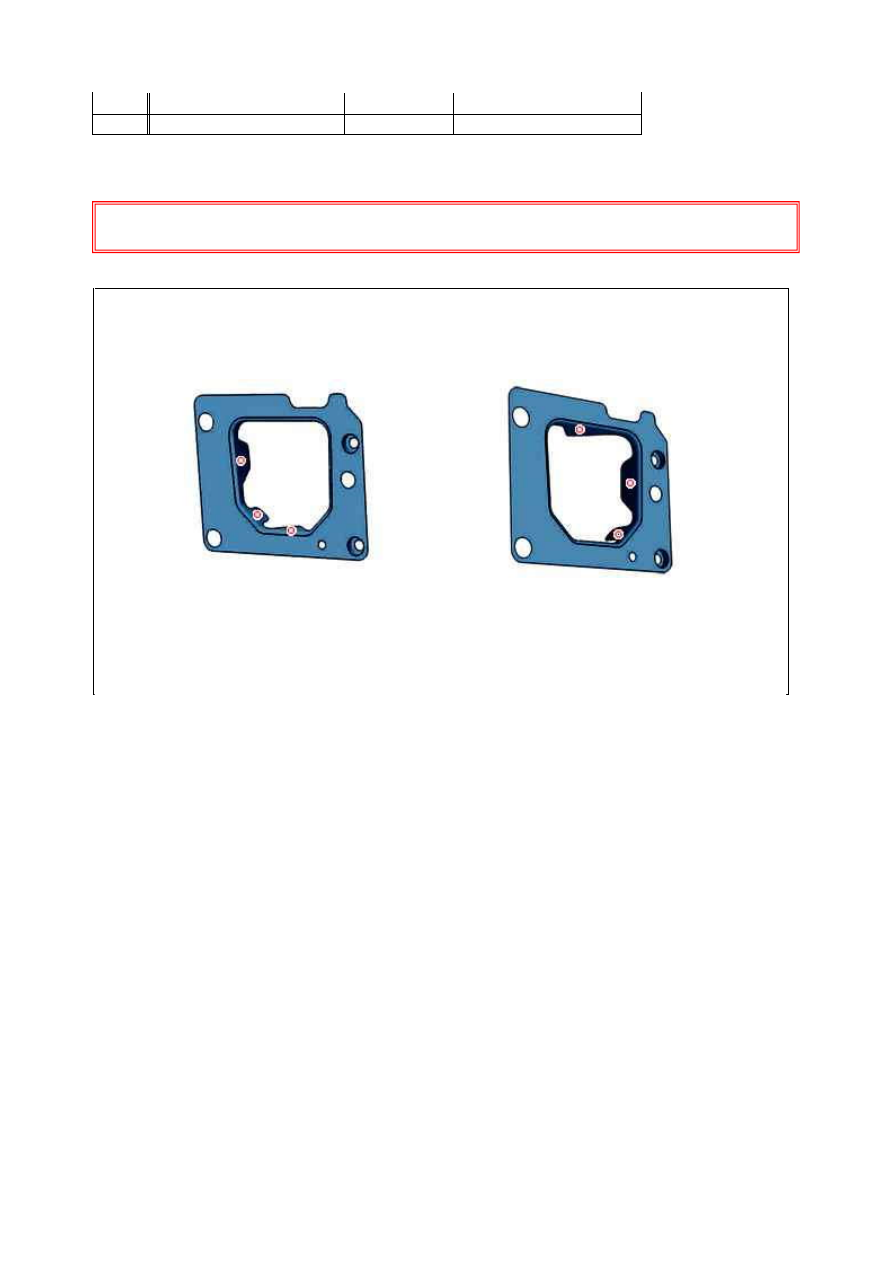

Рисунок : C4AM0N0D

Срезать по точкам .
Снимите : Торец лонжерона (Передний ).

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

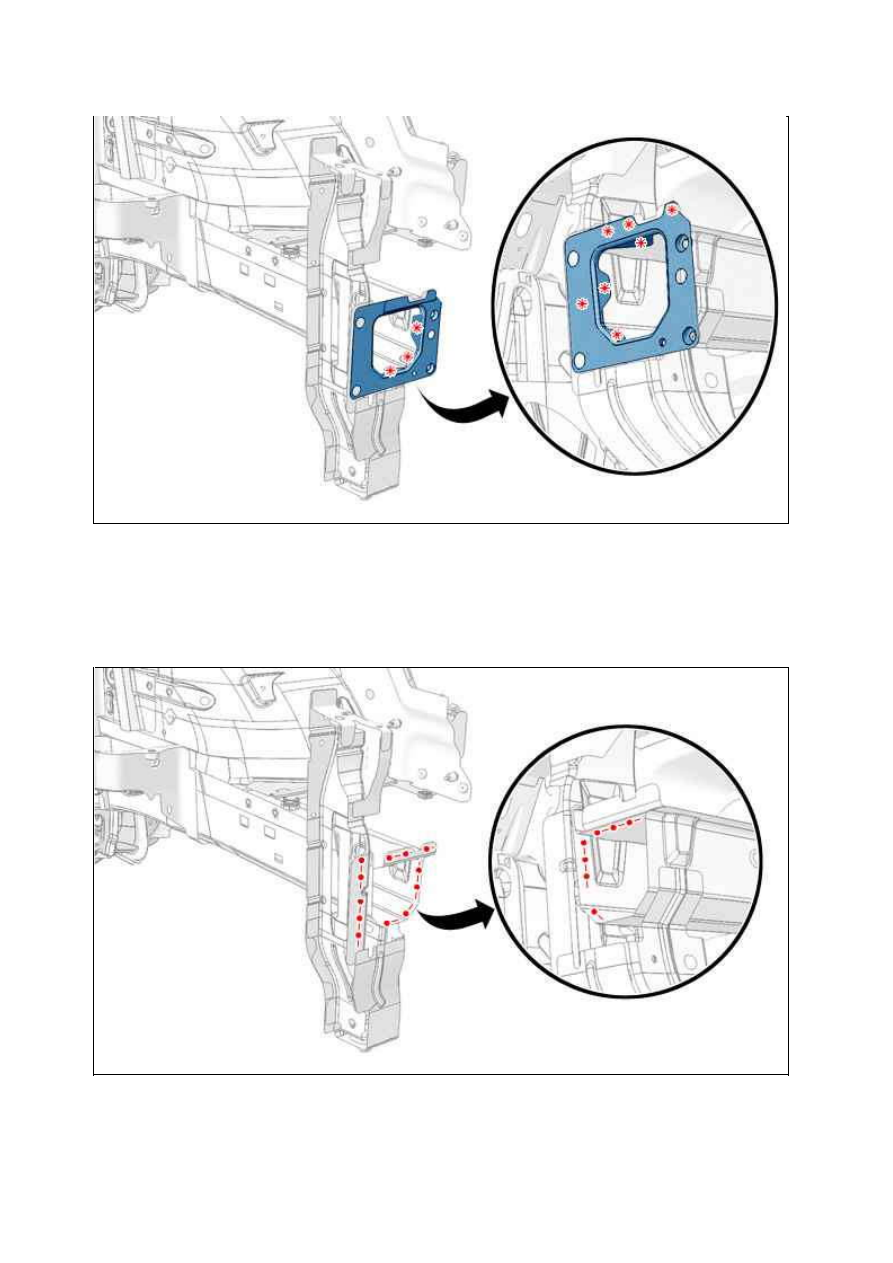

Рисунок : C4AP1TQD

Рисунок : C4AP1TRD
