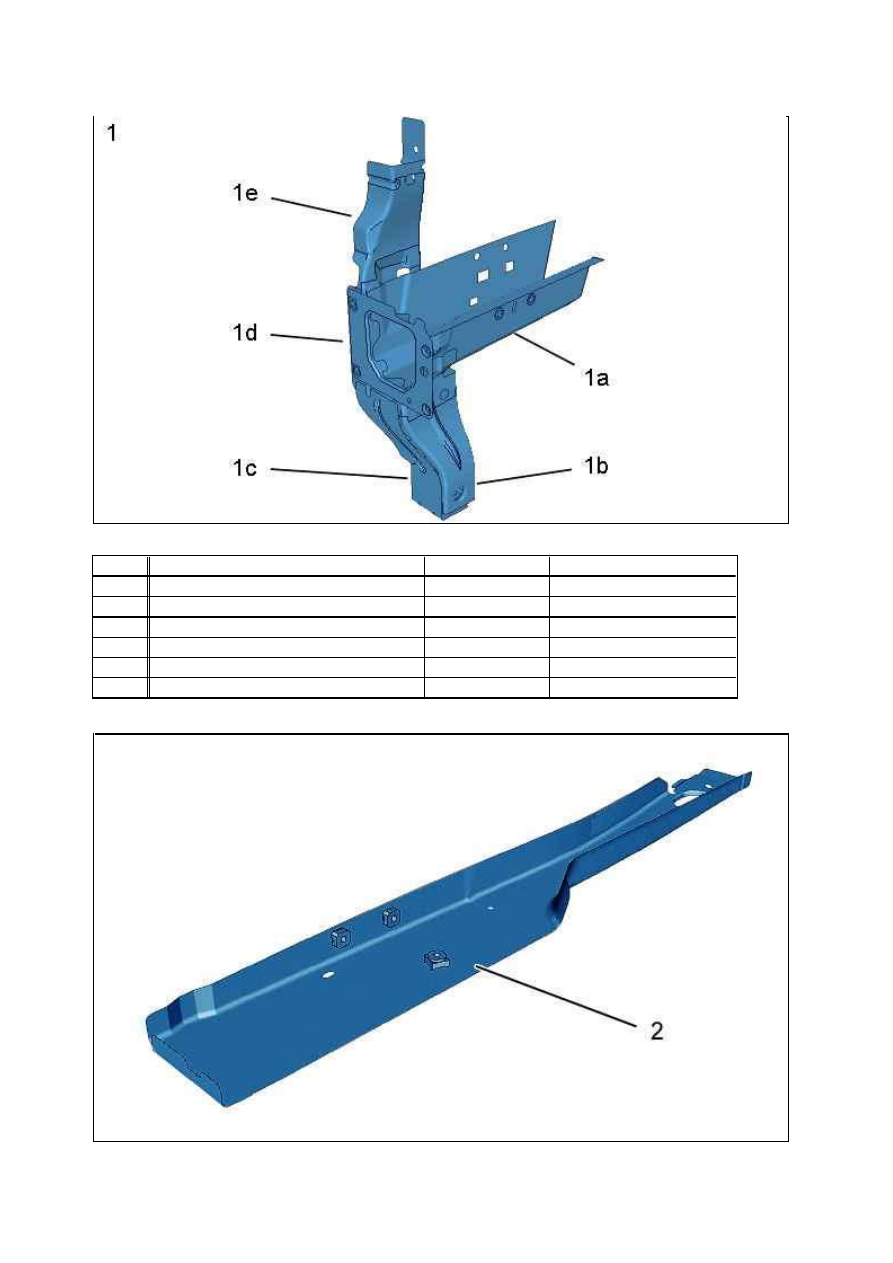

Рисунок : C4AM08KD

М етка  Обозначение

Толщиной  ( мм)   Характер/классификация

(1)

Передний лонжерон в сборе

­

­

(1a)

Передний лонжерон

1,76

Мягкая сталь

(1b)

Усилитель опоры передней панели блока  1,95

THLE

(1c)

Кронштейн передней панели

1,95

THLE

(1d)

Передний наконечник лонжерона

3

THLE

(1e)

Кронштейн передней панели

1,95

THLE

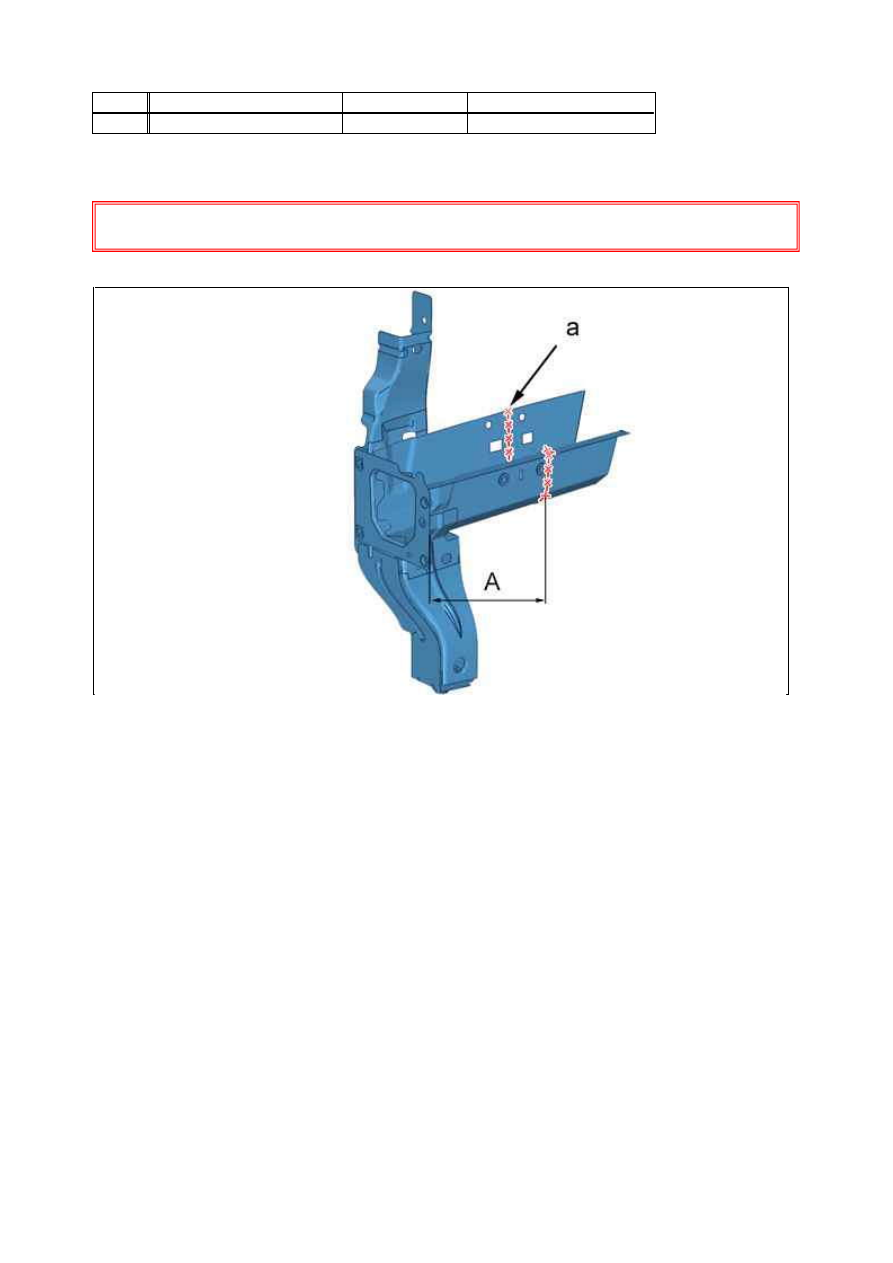

Рисунок : C4AM08LD

6. Подготовка запасных частей

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

"A" = 230 мм .
Разметить, затем вырезать ( в "a").
Подготовить места стыка и защитить их сварочной грунтовкой "C7".

ПРИМ ЕЧАНИЕ :  Размер  "A"  дан  для  справок.  Размер  может  меняться  в  различных  случаях  замены
передней части лонжерона в сборе. Нанести на внутренние поверхности свариваемых элементов сварочную
грунтовку.

М етка  Обозначение

Толщиной  ( мм)   Характер/классификация

(2)

Опора переднего лонжерона  1,8

HLE

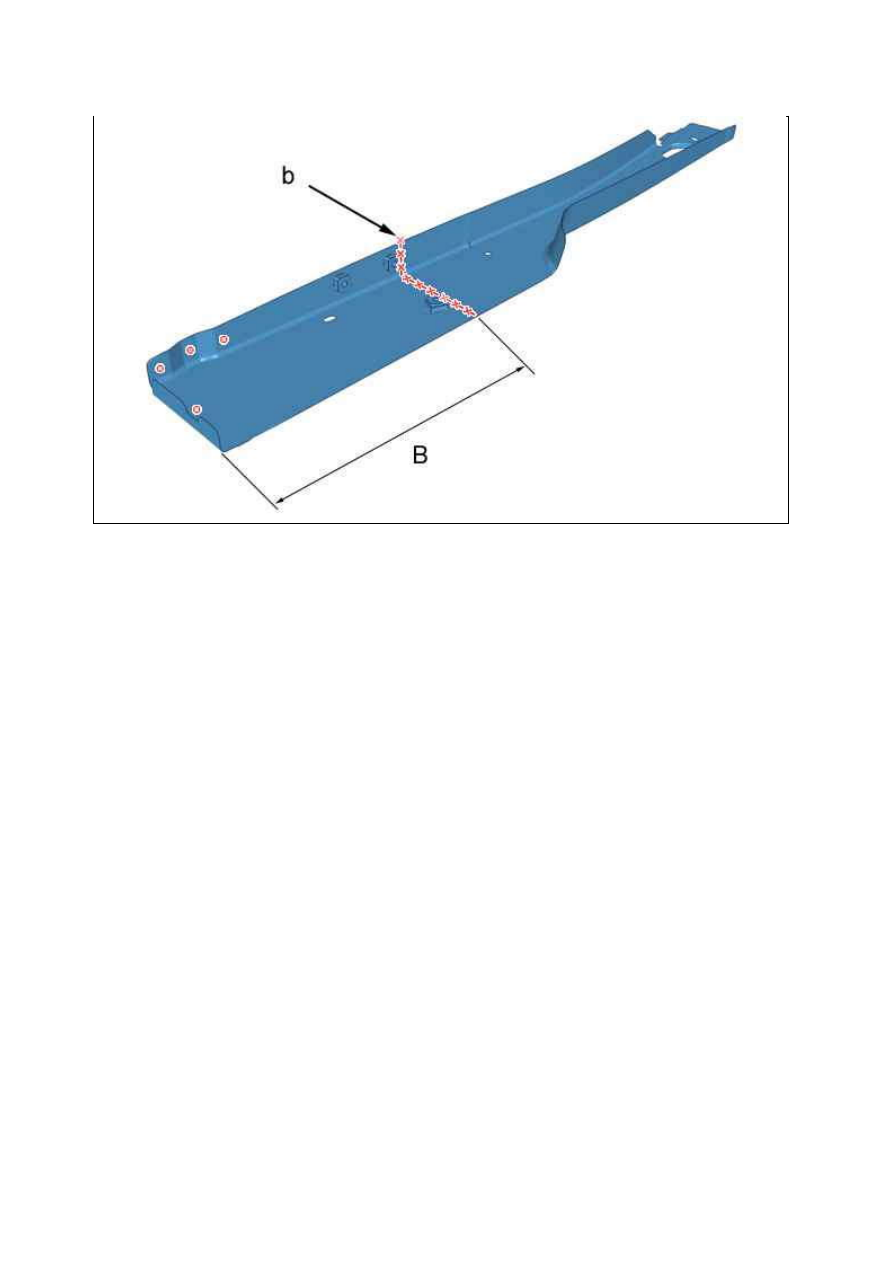

Рисунок : C4AM08MD

"B" = 270 мм .
Разметить, затем вырезать ( в "b").
Разметить, затем просверлить отверстия Ø 8 мм для последующей сварки методом «точка­пробка».
Подготовить места стыка и защитить их сварочной грунтовкой "C7".

ПРИМ ЕЧАНИЕ :  Размер  "B"  дан  для  справок.  Размер  может  меняться  в  различных  случаях  замены
передней части лонжерона в сборе. Нанести на внутренние поверхности свариваемых элементов сварочную
грунтовку.

7. Вырезание

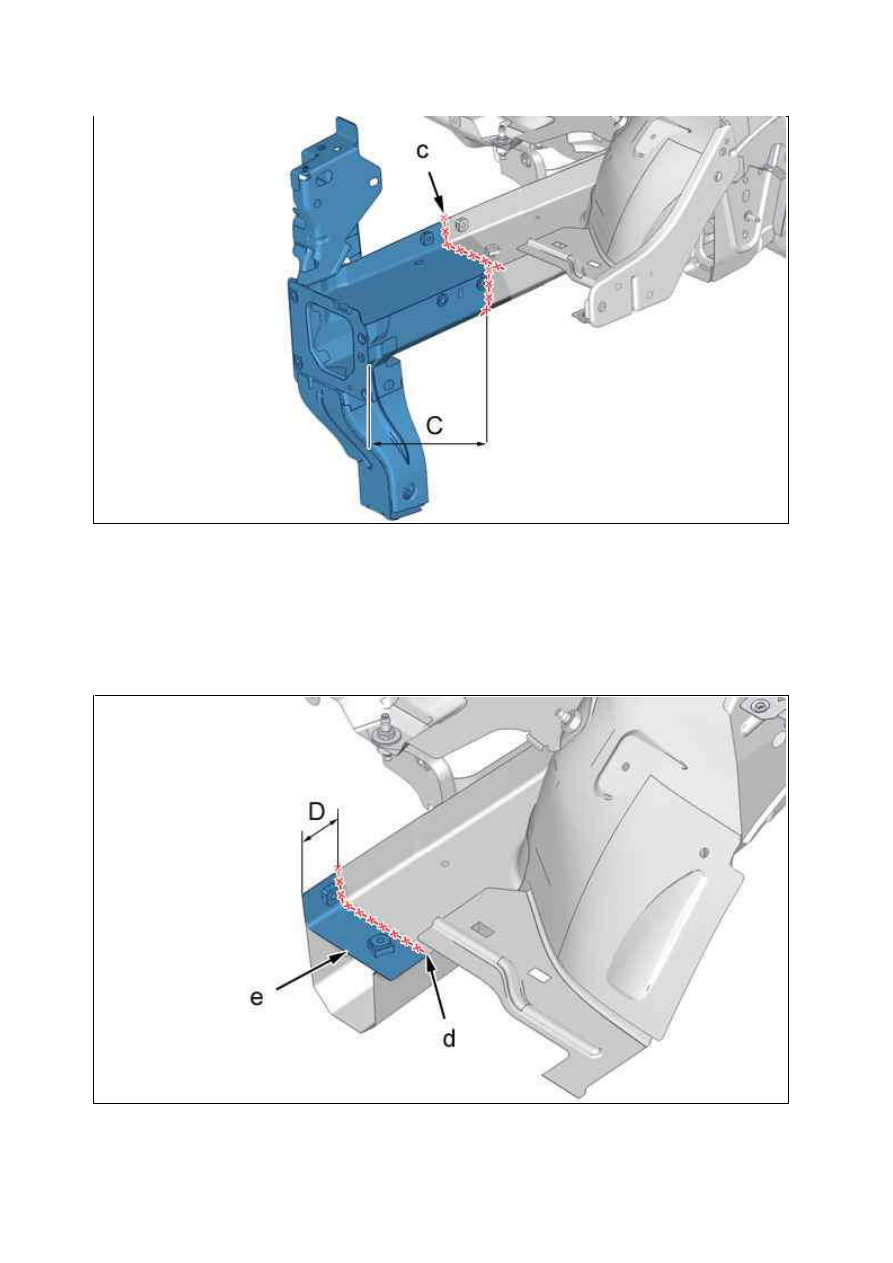

Рисунок : C4AM08ND

"C" = 230 мм .
Разметить, затем вырезать ( в "c").
Снимите : Передний лонжерон (Передняя часть ).

ПРИМ ЕЧАНИЕ :  Размер  "C"  дан  для  справок.  Размер  может  меняться  в  различных  случаях  замены
передней части лонжерона в сборе.

"D" = 40 мм .
Разметить, затем вырезать ( в "d").

Рисунок : C4AM08PD

Рисунок : C4AM08QD
