Peugeot Partner (B9). Руководство - часть 251

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

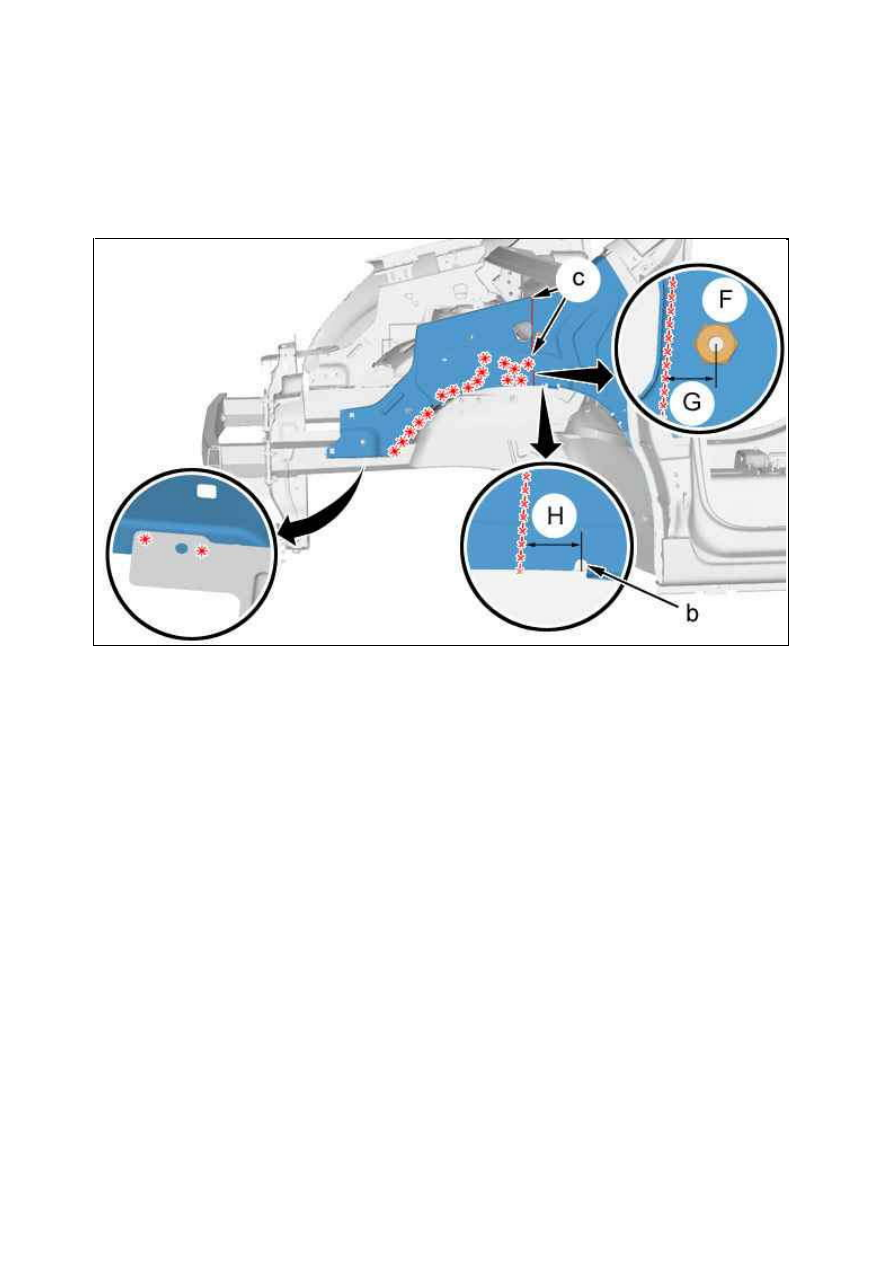

7. Резка элемента на кузове

"G" = 17 ± 2 mm.
"H" = 34 ± 2 mm.

ПРИМ ЕЧАНИЕ : Использовать середину выреза "b" в качестве ориентира.

Разметить линию разреза (в "c") в соответствии с размерами "G" и "H" и выполнить разрез с помощью резака
"Fein".
Срезать по точкам .
Снимите обивку переднего крыла.
Удалить гайку "F" на остающейся на кузове части панели.

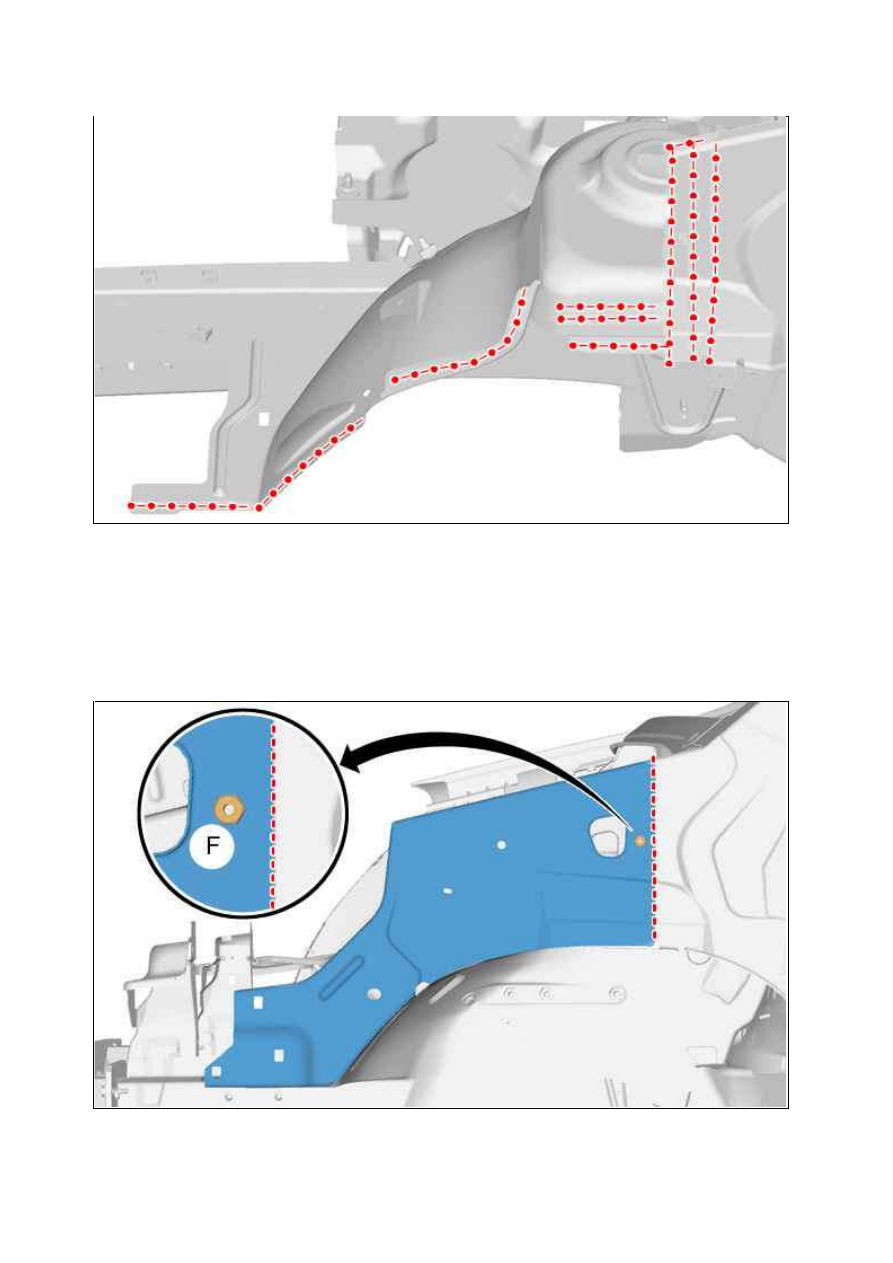

8. Очистка и подготовка кузова

Рисунок : C4AM0P8D

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

9. Подгонка

Расположить : Обивку переднего крыла.

Рисунок : C4AM0P9D

Рисунок : C4AM0PAD

Установить элементы, обеспечивающие подгонку.
Отрегулировать резку (При необходимости).
Удерживать элемент на месте.

ПРИМ ЕЧАНИЕ : Отрегулируйте : Обивку переднего крыла ; С помощью гайки ; Соединить сваркой "F".

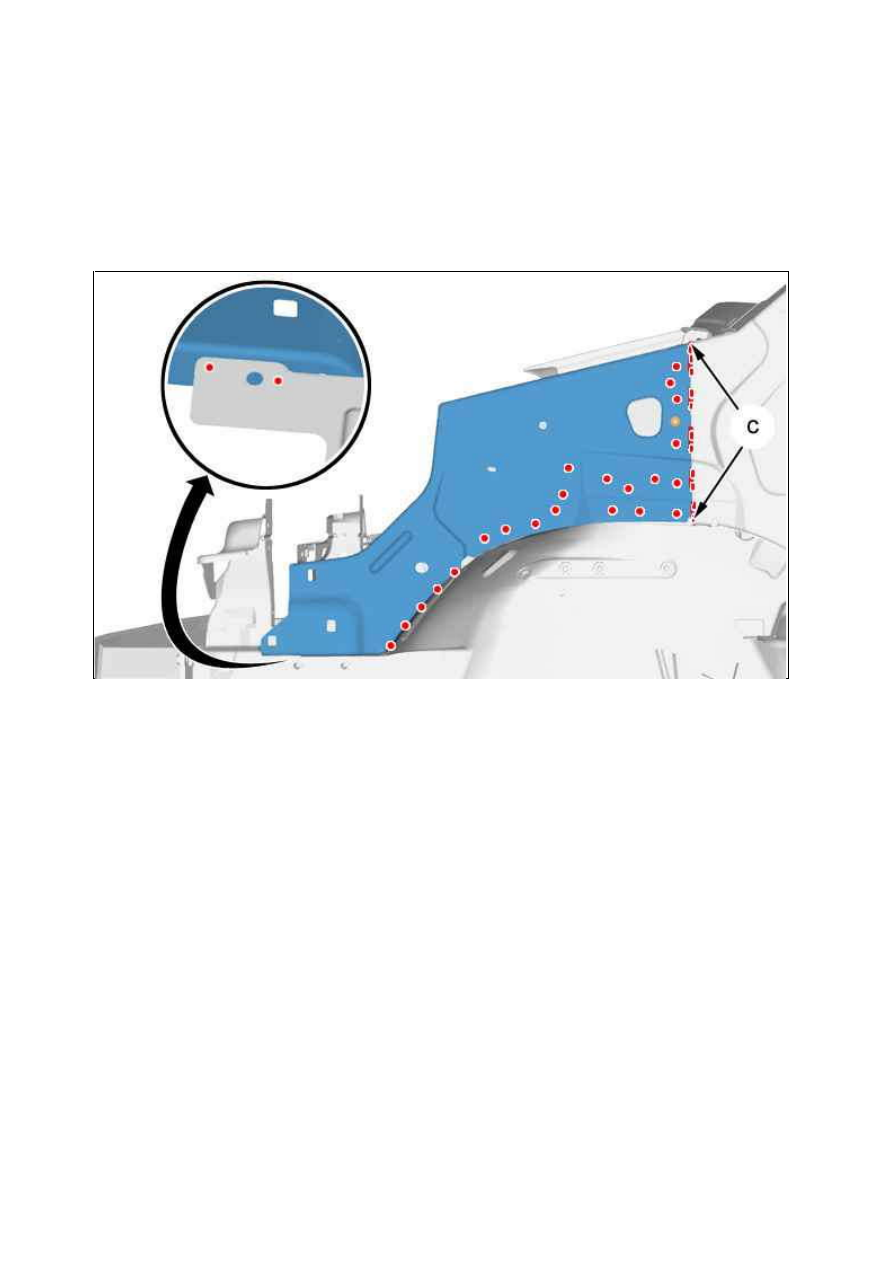

10. Сварка

Сварить сваркой MAG по линии разреза ( в "c").
Зашлифовать швы, выполненные сваркой MAG.
Приварить точками сварки.

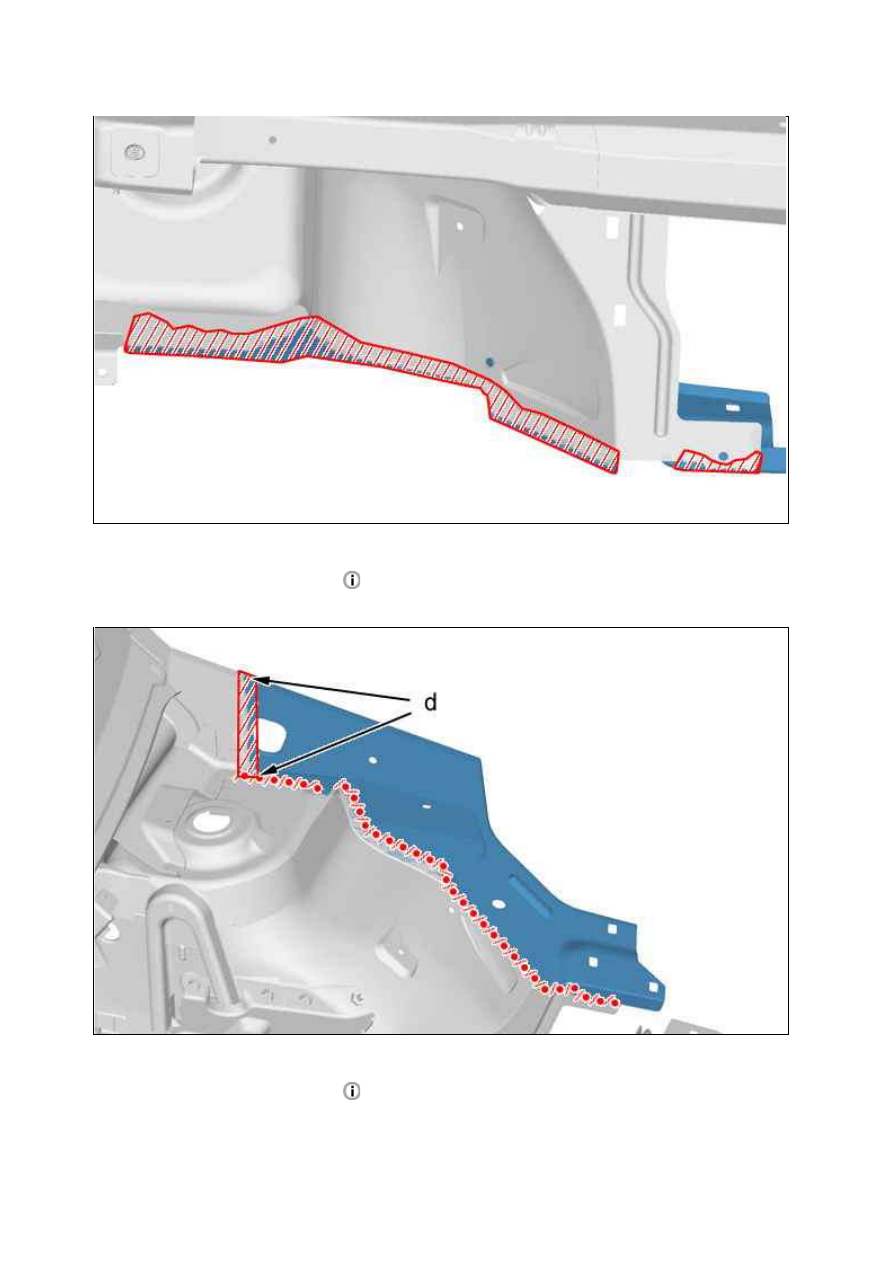

11. Герметичность ­ защита

Рисунок : C4AM0PBD

Нанести слой фосфатной грунтовки на зачищенные зоны.

Нанести антигравийное покрытие

( индекс "C4").

Нанести слой фосфатной грунтовки на зачищенные зоны.

Нанести антигравийное покрытие

( индекс "C4") ( в "d").

Нанести герметик ( индекс "A1").
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

Рисунок : C4AM0PCD

Рисунок : C4AM0PDD
