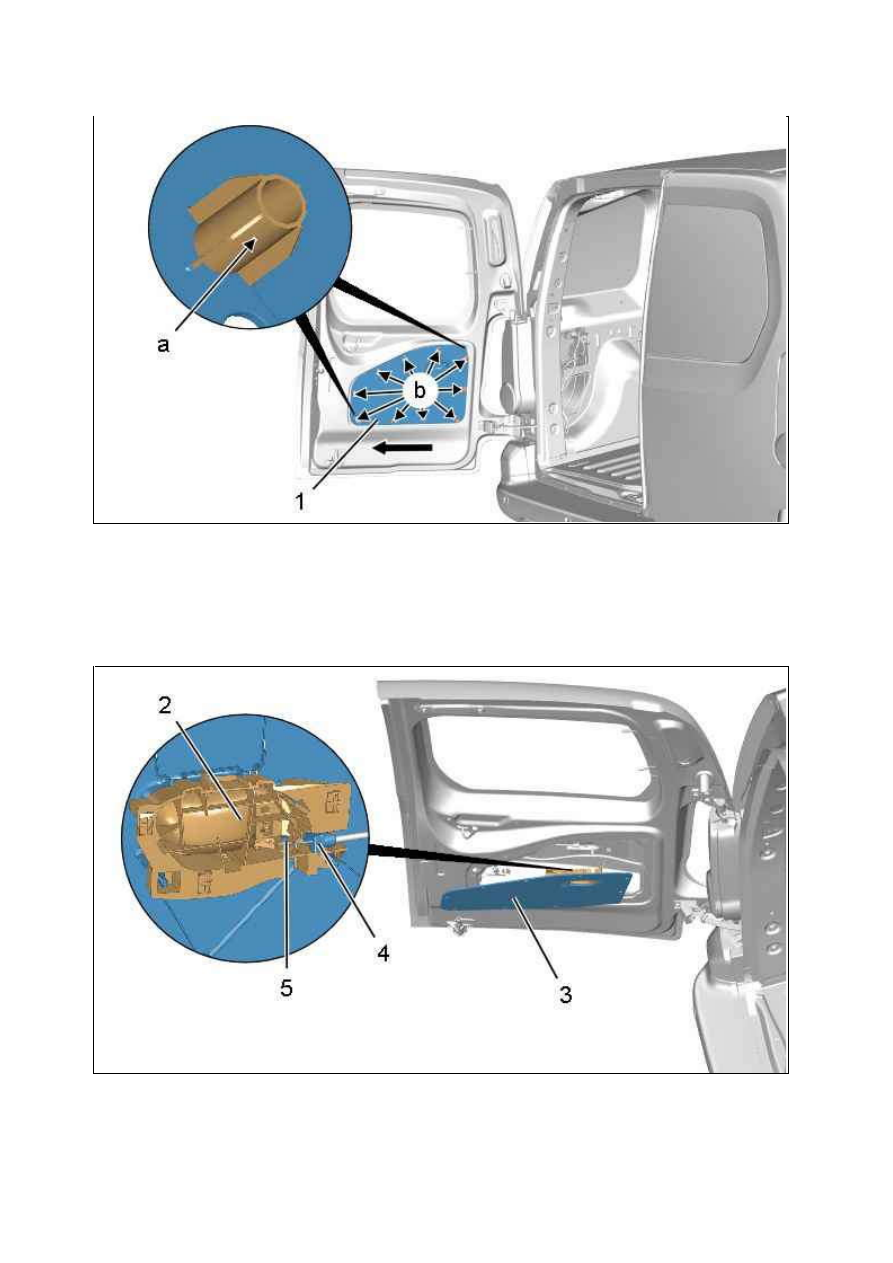

Открепите крепления ( в "b") ; С помощью приспособления [1].
Отделите :



Панель двери в сборе с внутренней ручкой открытия (1) ( в "a")



Панель двери в сборе с внутренней ручкой открытия (1) (в соответствии со стрелкой )

Отделите :



Крепление оболочки троса привода (4)



Конец троса управления (5)

Рисунок : C4BM0ZRD

Рисунок : C4BM0ZSD

18.01.2012



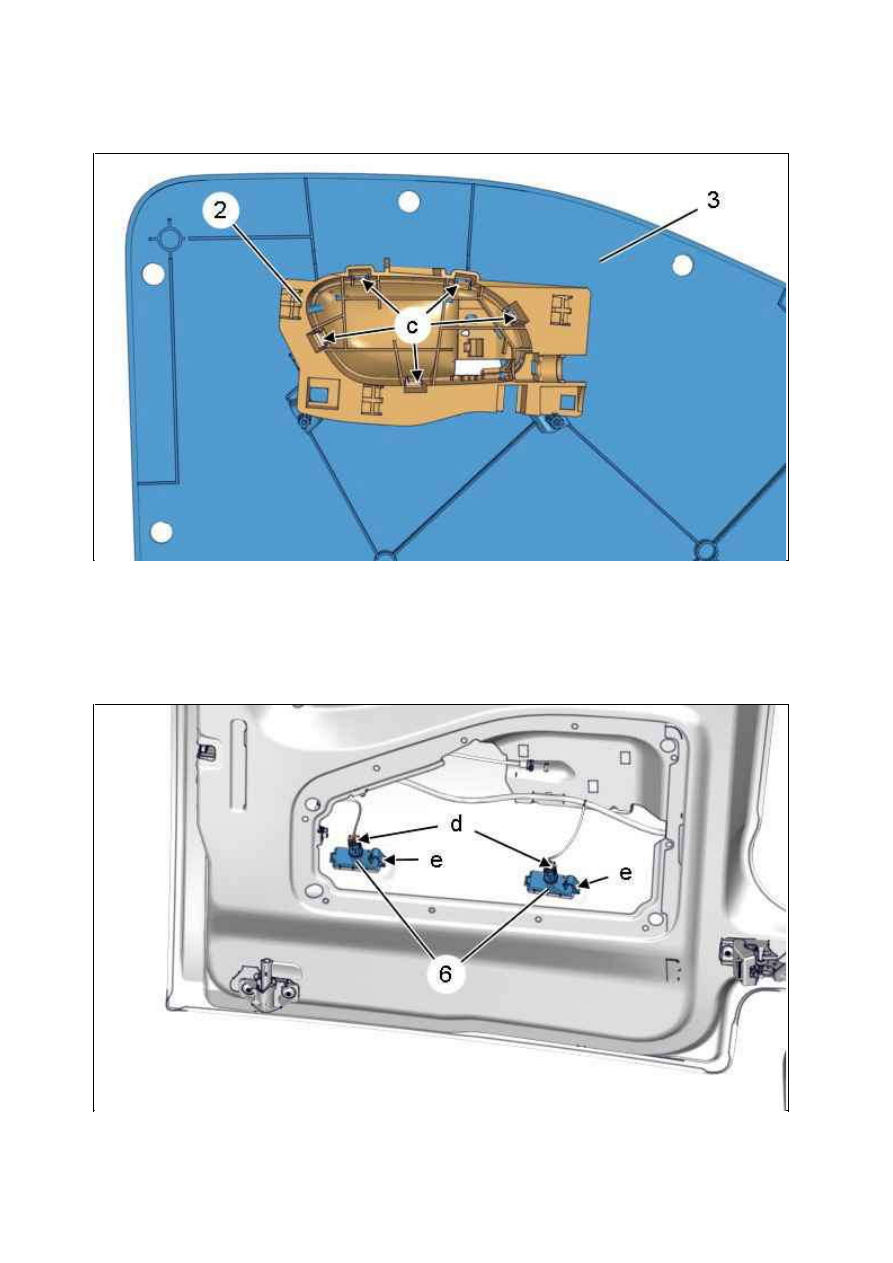

Панель двери внутренняя ручка открытия (2) в сборе с панелью двери (3)

Отсоединить : Ручка открывания изнутри салона (2) ( в "c") ; При помощи тонкой отвертки.
Снимите :



Ручка открывания изнутри салона (2)



Панель двери (3)

Отсоединить : Лампы подсветки номерного знака (6) ( в "d").

Рисунок : C4BM0ZTD

Рисунок : C4BM0ZUD

18.01.2012

Отсоединить лампы подсветки номерного знака (6) ( в "e") ; С помощью приспособления [1].
Снимите лампы подсветки номерного знака (6) (Снаружи двери).

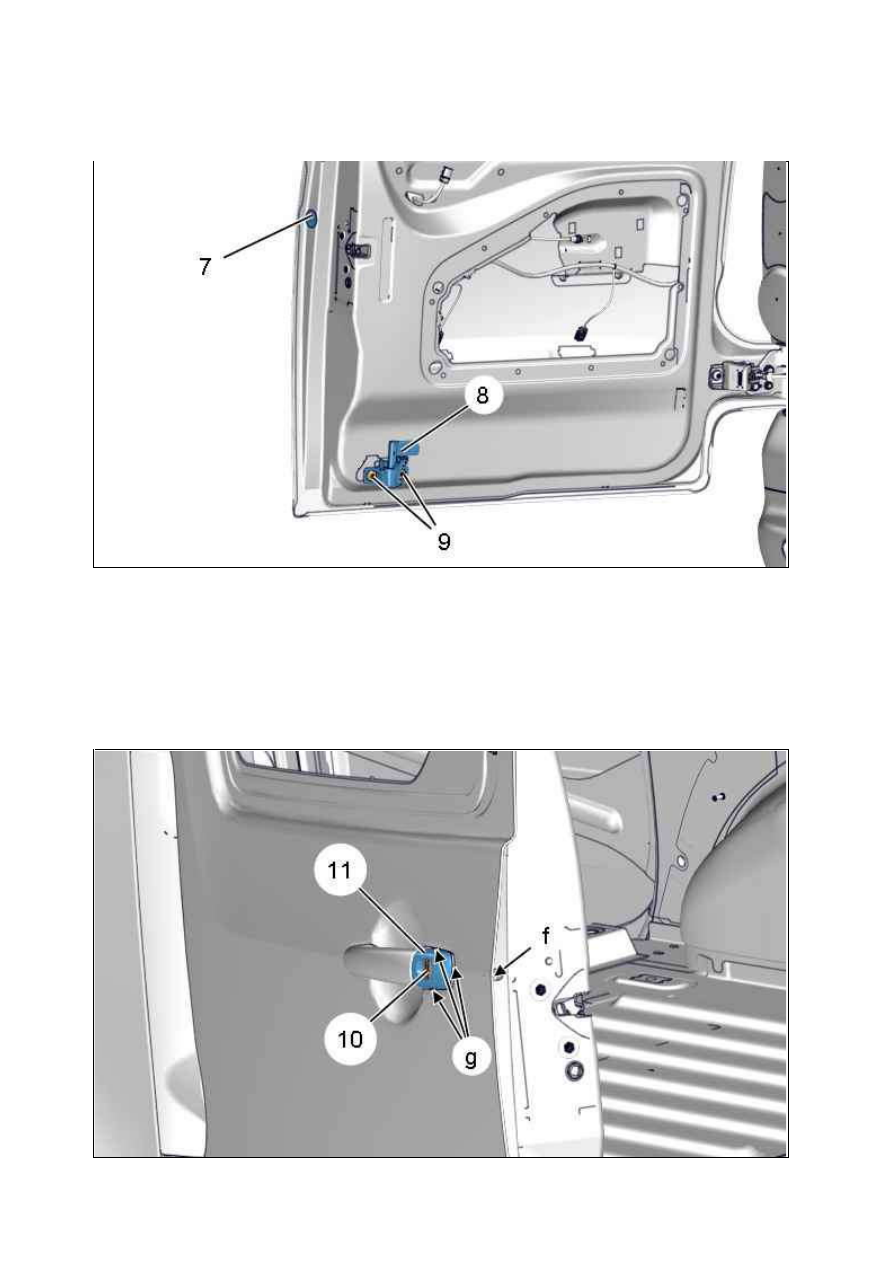

ПРИМ ЕЧАНИЕ : Не забыть заменить клейкую накладку (7).

Снимите :



Наклейку (7)



болтов (9)



Нижний замок (8)

Рисунок : C4BM0ZVD

18.01.2012

Ослабить болт ( в "f") (не снимая его).
Отсоединить декоративную накладку (11) ( в "g") ; С помощью приспособления [1].
Снять декоративную накладку (11).
Освободить и снять замок двери (10).

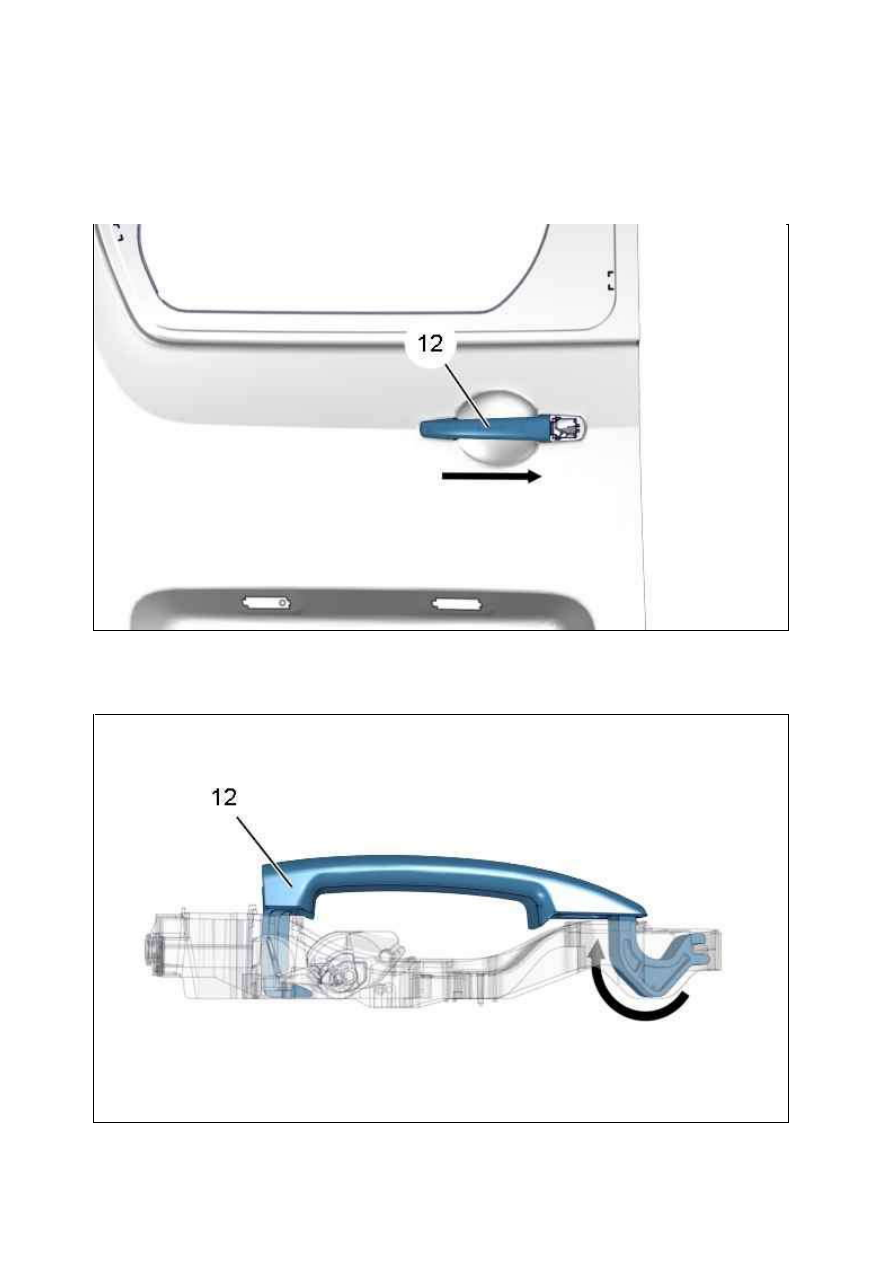

Освободите наружную рукоятку (12) (в соответствии со стрелкой ).

Освободите наружную рукоятку (12) (в соответствии со стрелкой ).

Рисунок : C4BM0ZWD

Рисунок : C4BM0ZXD

Рисунок : C4BM0ZYD
