Peugeot Partner (B9). Руководство - часть 210

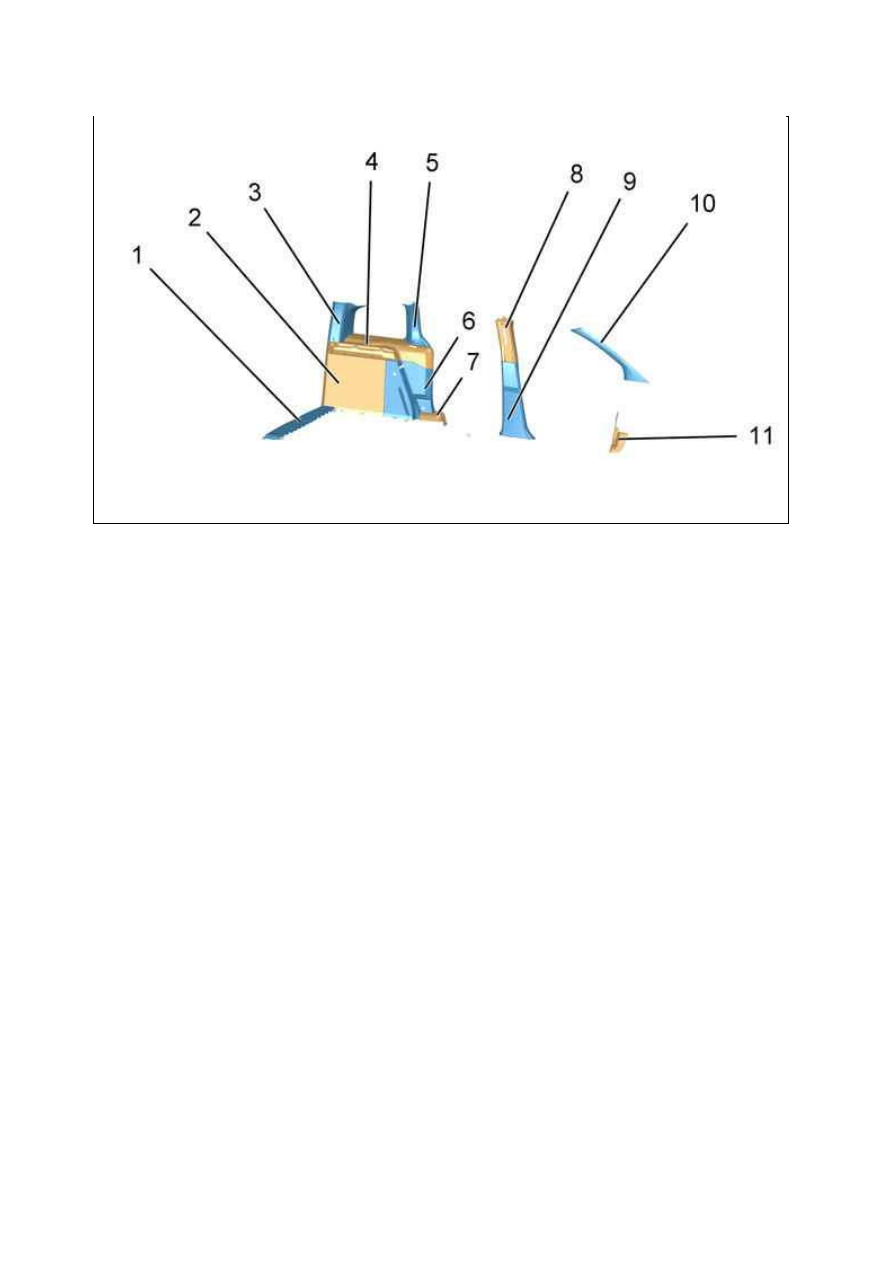

(1) Облицовка порога багажника.
(2) Боковую отделку багажника .
(3) Отделка стойки (Задний ).
(4) Опора полки.
(5) Верхняя панель отделки задней стойки .
(6) Накладка задней колесной арки.
(7) Защитная отделка жгута проводов двери.
(8) Верхняя облицовка центральной стойки .
(9) Нижняя облицовка центральной стойки .
(10) Облицовка стоек ветрового стекла.
(11) Панель отделки передней стойки.

4. Снятие

Снимите :



Передний ремень безопасности  (частично)



Задний ремень безопасности  (частично)



Заднюю полку



Уплотнение двери  (спереди) (Частично )



Уплотнение двери  (задняя) (Частично )



Уплотнитель проема багажника (Частично )

Рисунок : C5GM0WHD

18.01.2012

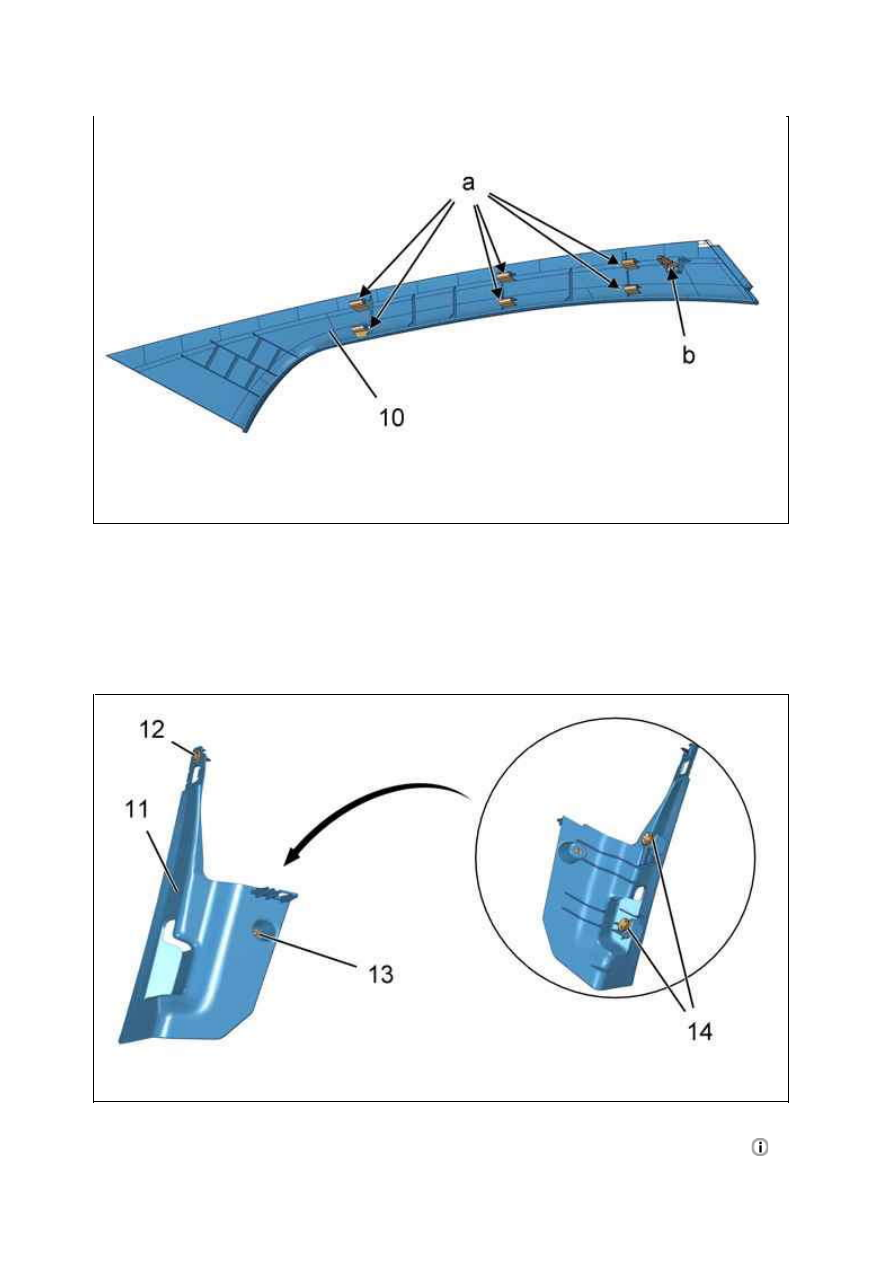

Отсоедините отделку стойки ветрового стекла (10) ( в "a" ) ; С помощью приспособления [1].
Отделите :



Установочный штырь ( в "b" )



Верхнюю часть отделки потолка

Снимите облицовку стойки проема ( 10).

ПРИМ ЕЧАНИЕ :

Предварительно снять боковины и нижнюю накладку приборной панели

.

Рисунок : C5GM0WJD

Рисунок : C5GM0WKD

18.01.2012

Снимите :



Болт (12)



Гайку (13)



Отсоедините фиксаторы (14) ; С помощью приспособления [1]



Отделить отделку (11) ручки открытия капота



Снимите : Нижнюю отделку передней стойки (11)

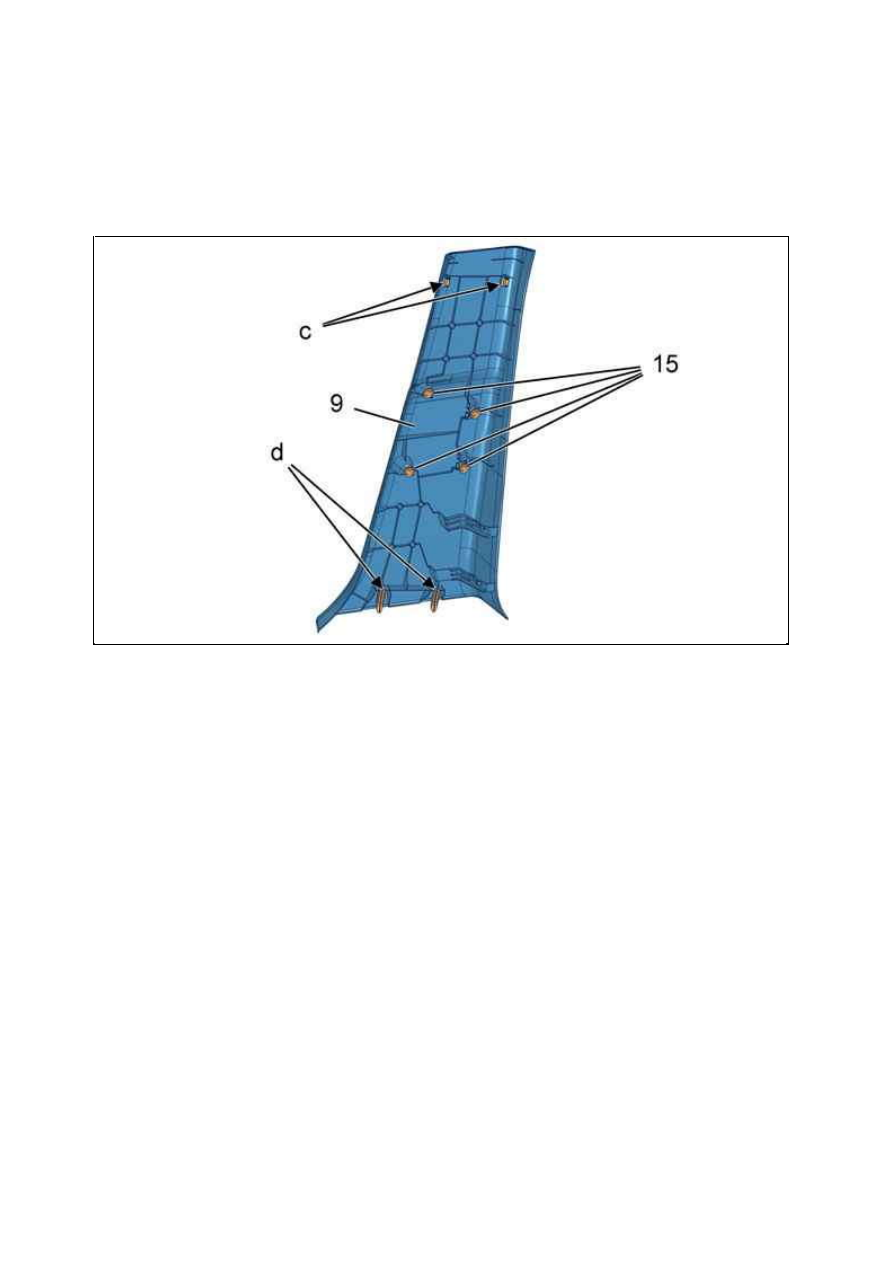

Отсоедините в следующем порядке ; С помощью приспособления [1] :



выступы ( в "c" )



фиксаторов (15)

Отделить выступы от их гнезд ( в "d" ).
Снять панель отделки (9).

Рисунок : C5GM0WLD

18.01.2012

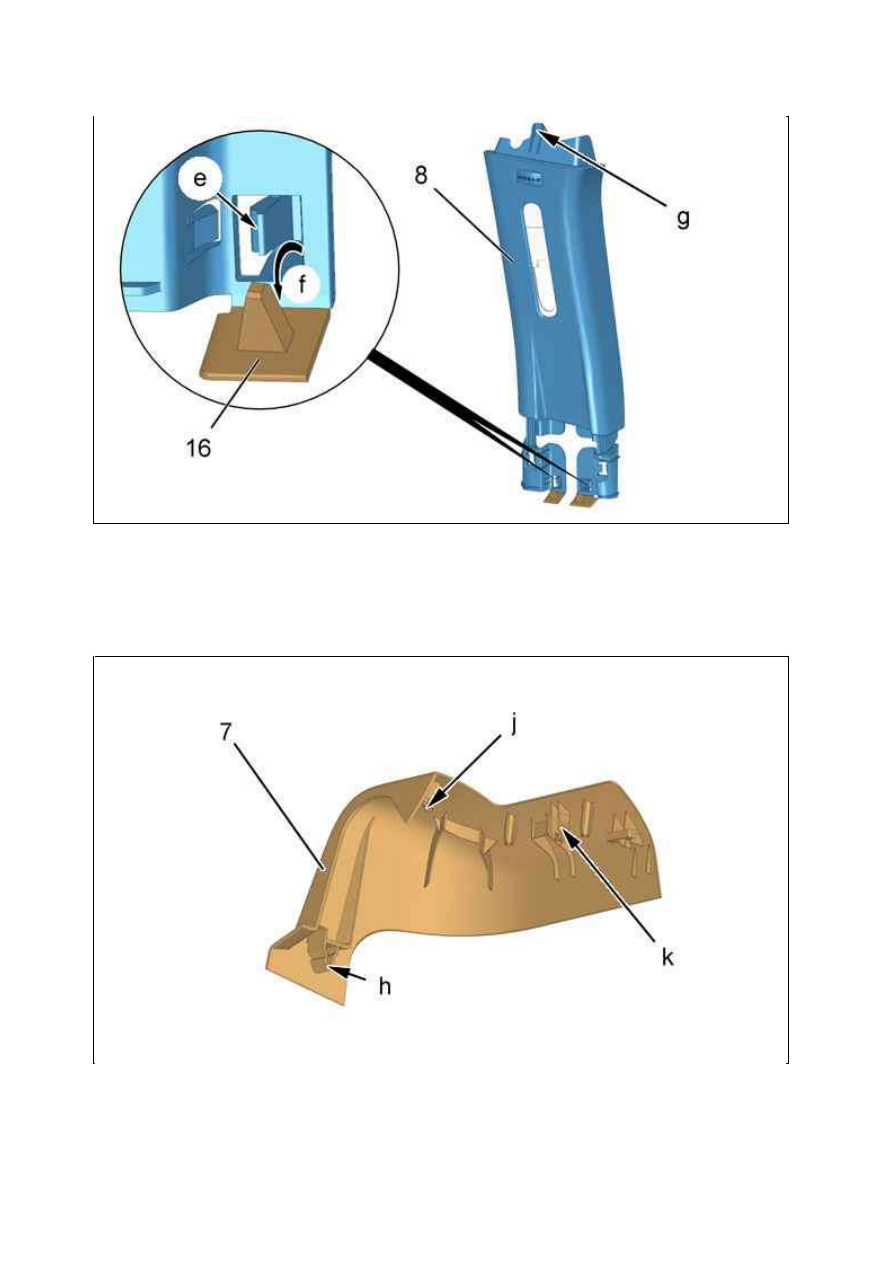

Открыть крышку замка (16) (Как показано стрелкой ( в "f" )) (с каждой стороны).
Разблокировать : Крепление ( в "e" ) (с каждой стороны).
Отделить нижнюю часть отделки (8), затем направляющие ( в "g" ).
Снять панель отделки (8).

Последовательно отсоединить ( в "h", "j", "k" ) ; С помощью приспособления [1].
Снимите : Отделку жгута проводов двери (7).

Рисунок : C5GM0WMD

Рисунок : C5GM0WND
