ПРИМ ЕЧАНИЕ : Следующую операцию должны выполнять 2 механика.

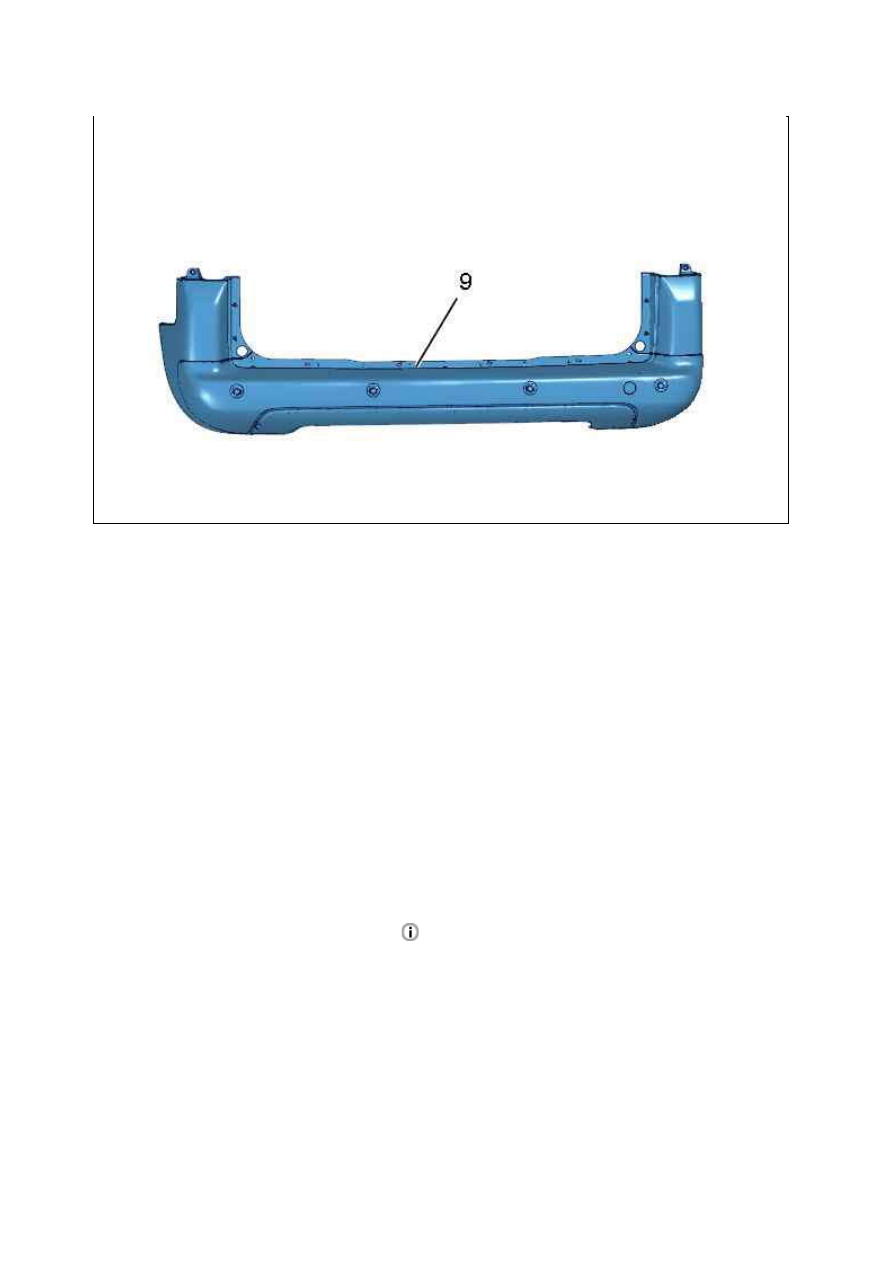

Снимите задний бампер (9).

2. У становка

2.1. Автомобиль с откидными дверьми багажного отделения

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



болтов (1) моментом 0,85 ± 0,15 дН.м



болтов (2), (3) моментом 0,25 ± 0,05 дН.м

2.2. Автомобиль с дверью багажного отделения

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



болтов (5), (7) моментом 0,85 ± 0,15 дН.м



болтов (6), (8) моментом 0,25 ± 0,05 дН.м

2.3. Общие операции

У становить задний грязезащитный щиток

.

Проверьте функционирование различного оборудования.

Рисунок : C5JM0FAD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ЗАДНИЙ ДАТЧИК  ПОМ ОЩИ ПРИ ПАРК ОВК Е

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ПРИМ ЕЧАНИЕ : Для выполнения данной операции не требуется снимать задний бампер.

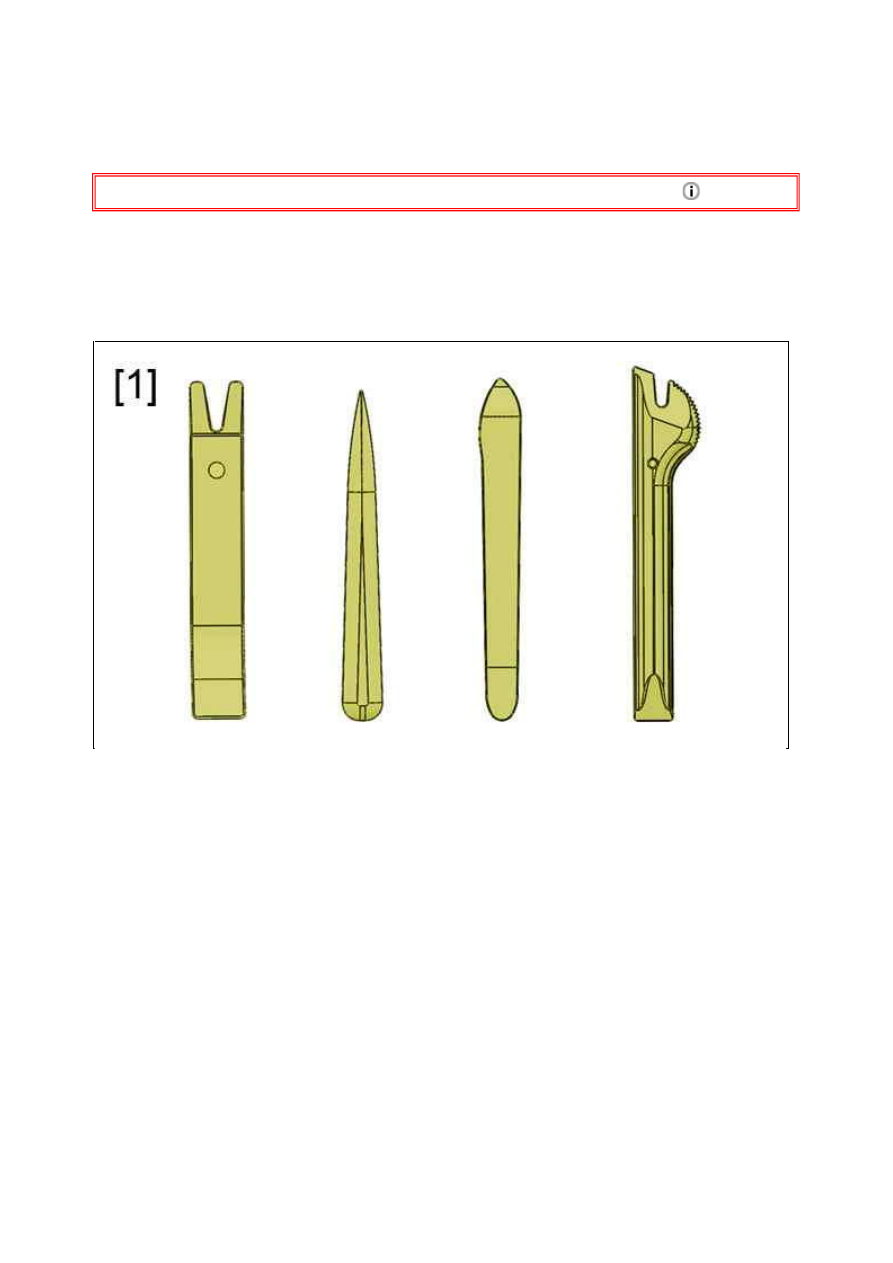

1. Рекомендуемое оборудование

2. Снятие

ПРИМ ЕЧАНИЕ :  При  выполнении  следующих  операций  действуйте  аналогичным  образом  для  всех  4
датчиков препятствия.

Рисунок : E5AP30WD

18.01.2012

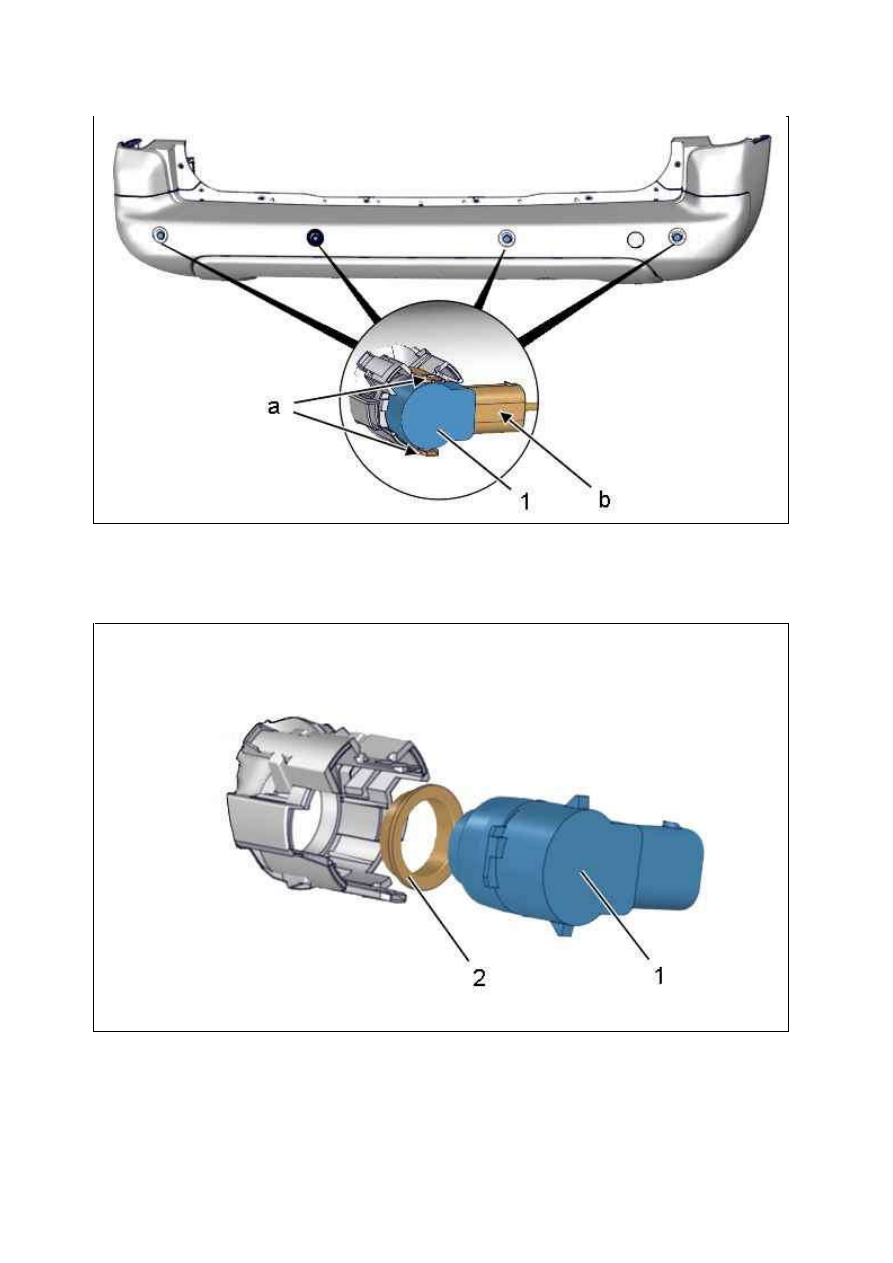

Отсоедините разъем ( в "b").
Отсоединить : Датчик (1) ( в "a") ; С помощью приспособления [1].

Отделите и уберите : Датчик (1) со стопорным кольцом (2).

3. У становка

Рисунок : C5JM0FBD

Рисунок : C5JM0FCD

18.01.2012

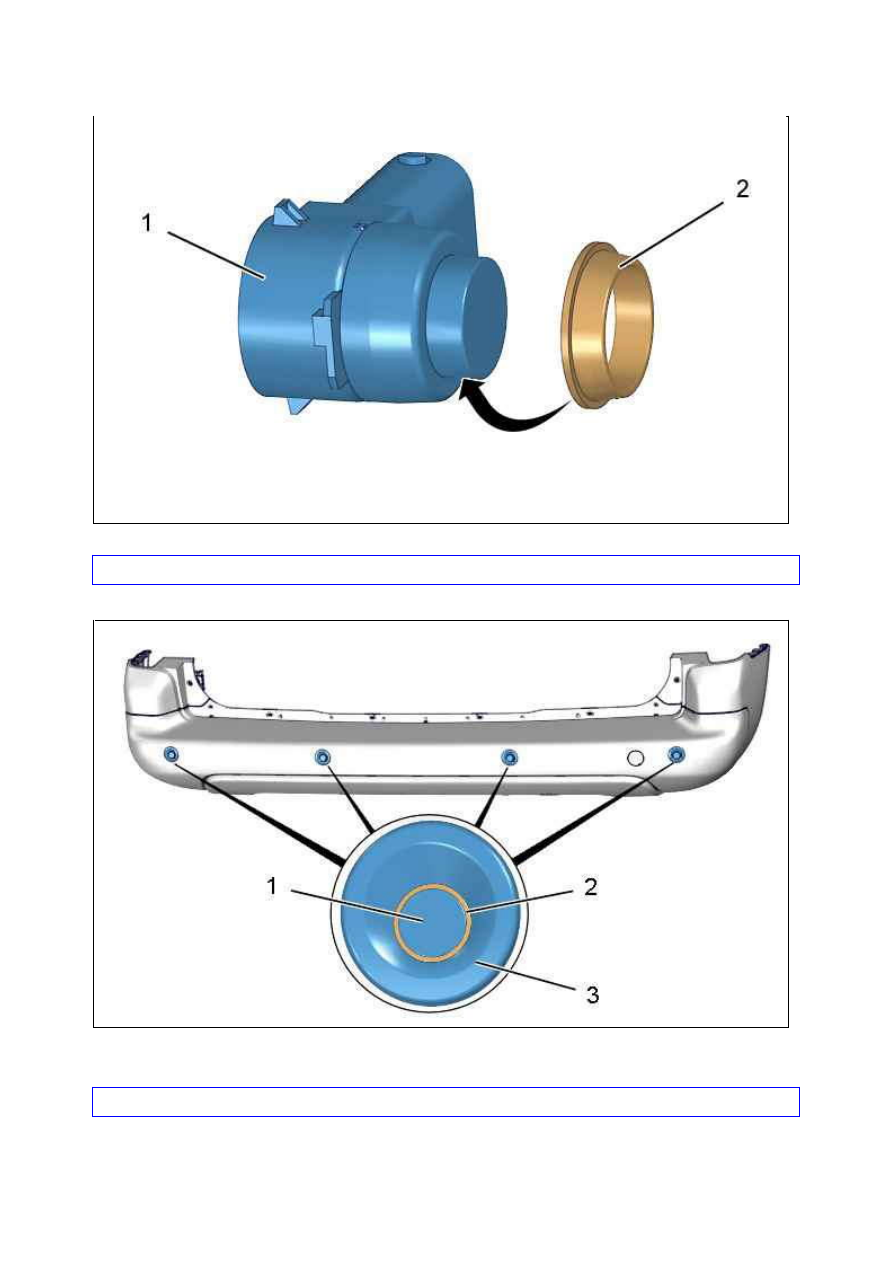

ВНИМ АНИЕ : Проверить наличие стопорных колец (2) на датчиках (1).

Установить на место датчик (1).

ВНИМ АНИЕ : Проверить, чтобы кольцо (2) было правильно помещено на датчике препятствия (3).

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование различного оборудования.

Рисунок : D4AM03DD

Рисунок : C5JM0FDD

18.01.2012
