Peugeot Partner (B9). Руководство - часть 187

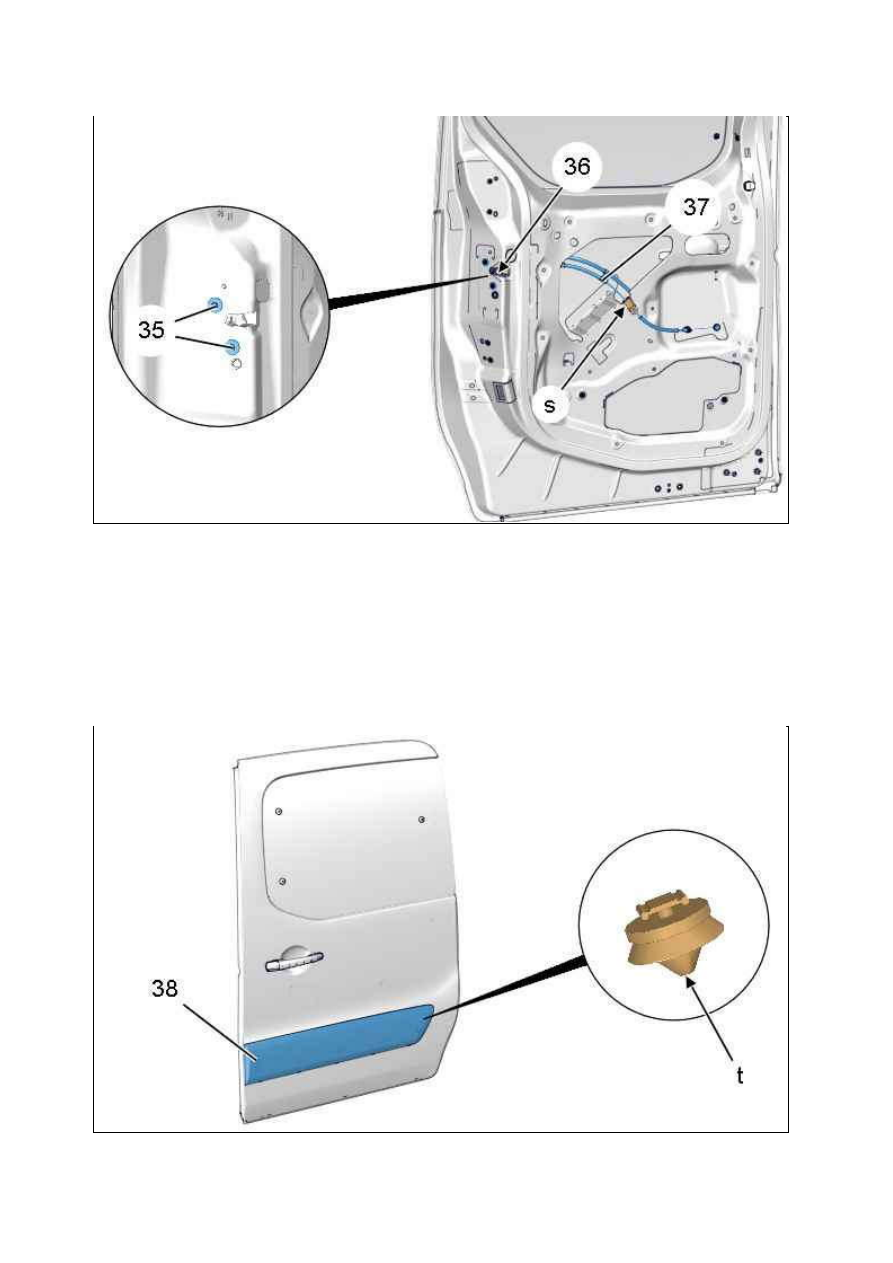

Отвернуть болты (35).
Отделите :



Трос (37) ( в "s")



Замок (36) через внутренний вырез двери

Снять замок (36).

3.15. Защита двери

Рисунок : C4CM27BD

Рисунок : C4CM27CD

18.01.2012

Отсоедините фиксаторы ( в "t") ; С помощью приспособления [1].
Снимите : Защиту двери (38).

3.16. У плотнители

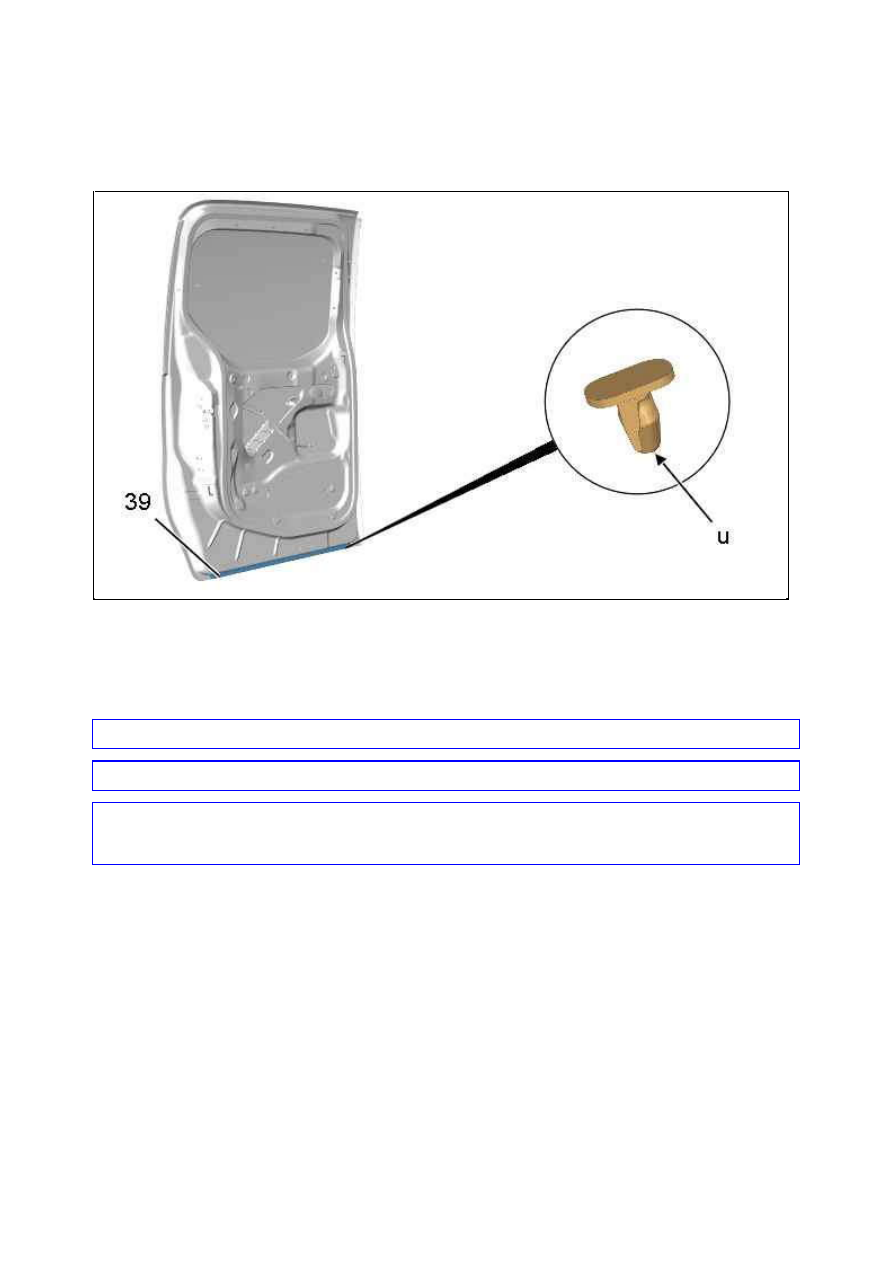

Отсоедините фиксаторы ( в "u") ; С помощью приспособления [1].
Снимите : Прокладку (39).

4. Сборка

ВНИМ АНИЕ : Систематически заменять : Дефектные фиксаторы.

ВНИМ АНИЕ : Проверить работу всех механизмов перед установкой листа уплотнителя двери.

ВНИМ АНИЕ :  Установите  новые  уплотнения  без  складок  и  разрывов  ;  Необходима  полная  чистота
опорной  поверхности  на  панели  двери ;  Провести  роликом  по  предварительно  наклеенному  листу ;  Эти
рекомендации необходимы, чтобы избежать возможного проникновения воды, пыли или шума.

Установка производится выполнением операций по снятию в обратном порядке.
Затяните :



болтов (5), (6) моментом 0,25 ± 0,05 дН.м



болтов (8), (26) моментом 0,8 ± 0,2 дН.м



болтов (10), (12), (16), (17) моментом 2 ± 0,3 дН.м



болтов (28), (33) моментом 0,5 ± 0,1 дН.м



Болт (35) моментом 1 ± 0,2 дН.м



гаек (13) моментом 2 ± 0,3 дН.м

Проверьте функционирование различного оборудования.

Рисунок : C4CM27DD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : СТЕК ЛО ОТК ИДНОЙ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

Оборудование для работы со стеклами.

2. Рекомендованные компоненты

К омпоненты ветрого стекла

.

3. Снятие

Снимите электромотор заднего стеклоочистителя

 (в зависимости от комплектации).

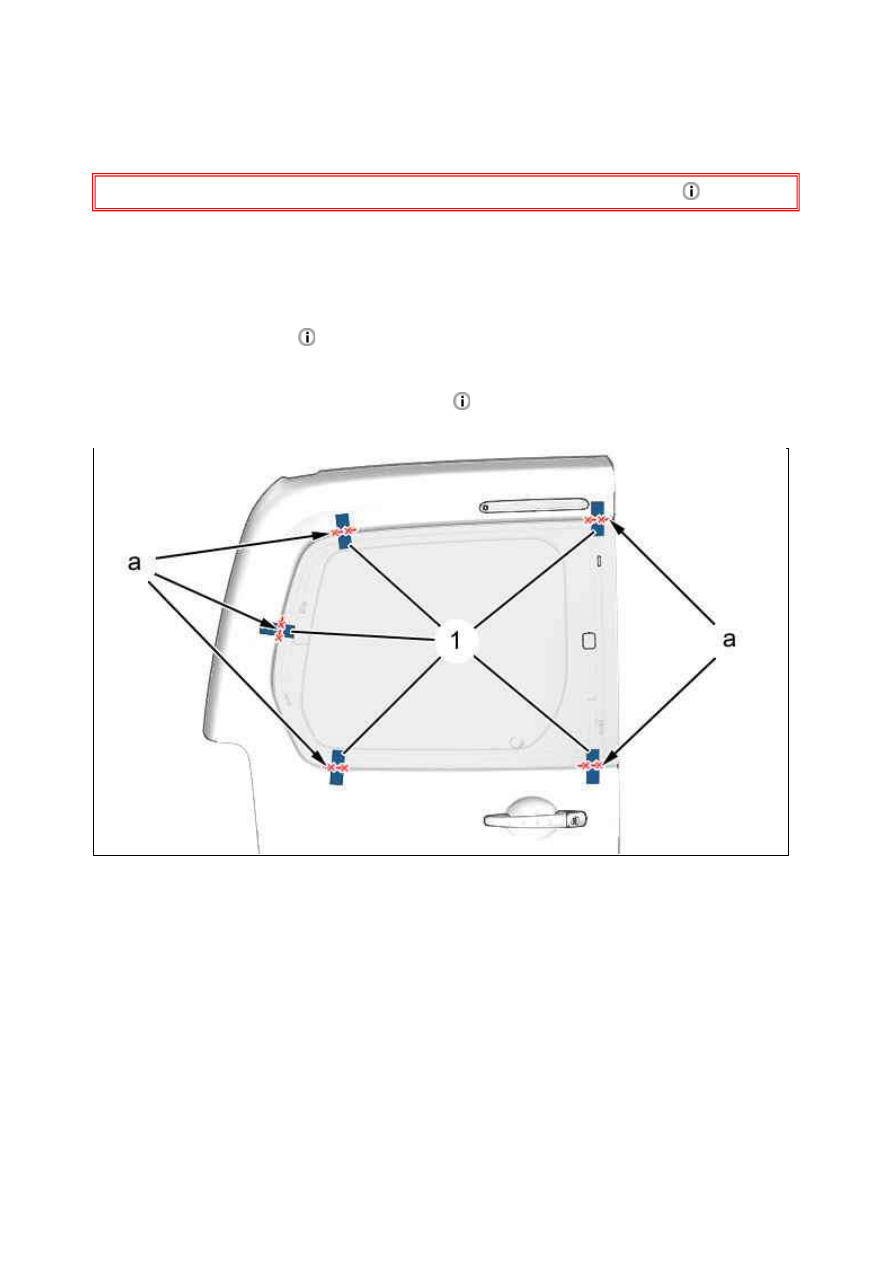

ПРИМ ЕЧАНИЕ : В случае повторного использования стекла задней двери расположить отрезки клейкой
ленты (1), как показано на рисунке и разрезать их ( в "a").

Отсоединить : 2 разъема оттаивания (Стекло задней двери).

Рисунок : C4BM0XRD

18.01.2012

ВНИМ АНИЕ : Защитить : Заднюю дверь ; С помощью клейкой ленты .

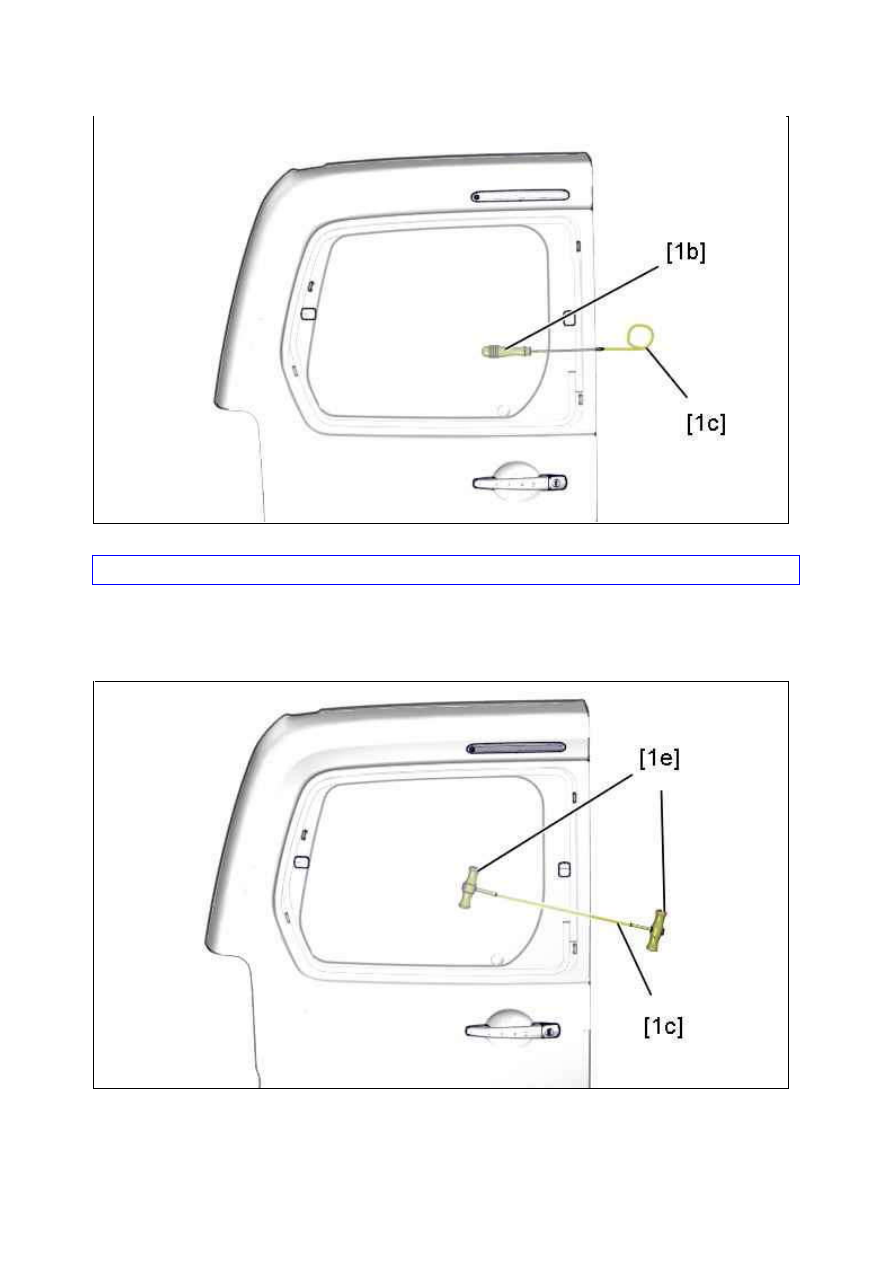

Пропустить шило [1b] через клейкое уплотнение изнутри наружу.
Прикрепить режущую струну [1c] на шиле [1b].
Пропустите режущую струну [1c] внутрь автомобиля.

Установить с каждойц стороны режущую струну [1c] с ручками [1e].
Пропустить режущую струну [1c], как показано на рисунке.
Оставьте достаточную длину, чтобы позволить закрепить ручки [1e].

Рисунок : C4BM0XSD

Рисунок : C4BM0XTD

18.01.2012
