Peugeot Partner (B9). Руководство - часть 184

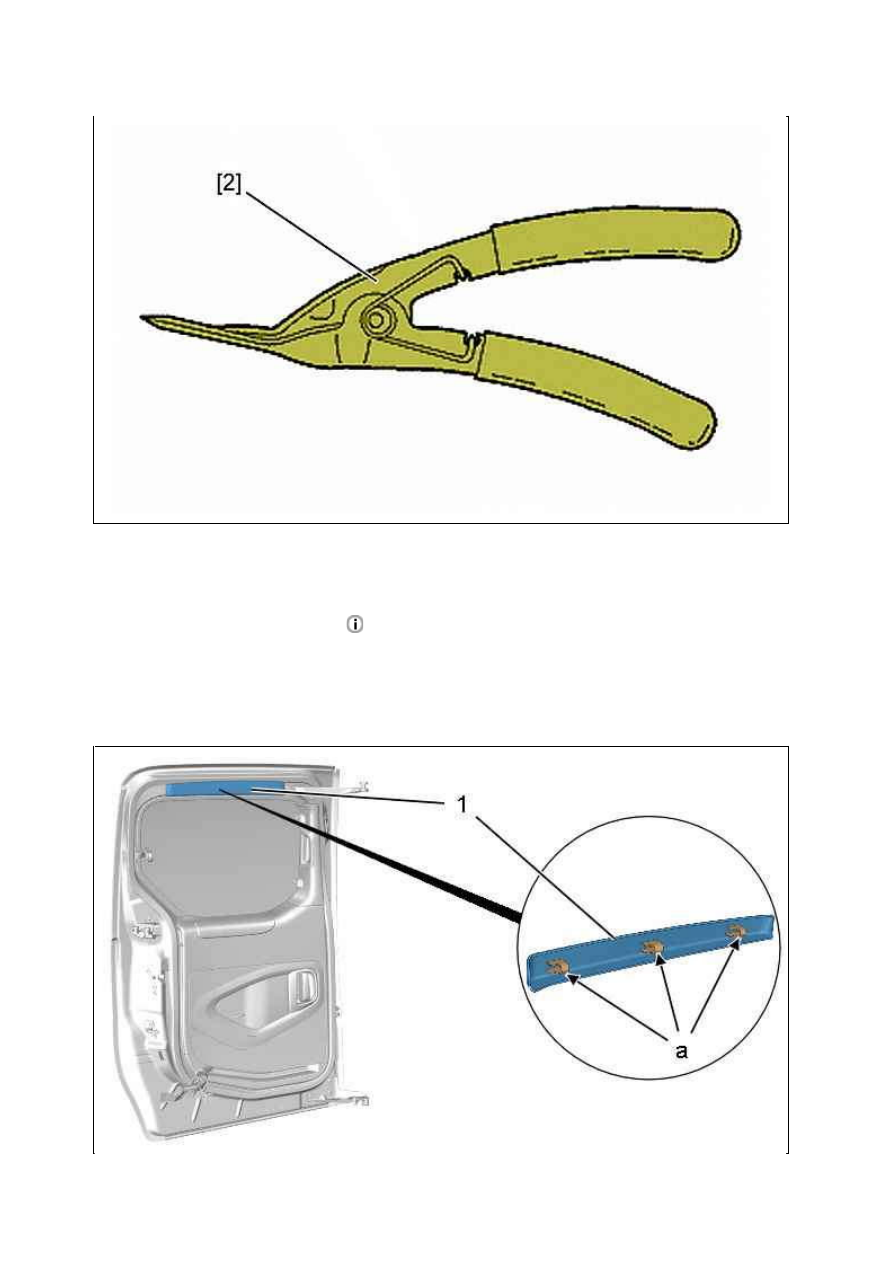

[2] Съемник для пластмассовых штырей (­).1311.

2. Предварительные операции

Снимите боковую сдвижную дверь

.

3. Разборка

3.1. Верхняя накладка двери

Рисунок : E5AP363D

18.01.2012

Отсоединить : Декоративный элемент (1) ( в "a") ; С помощью приспособления [1].
Снимите : Декоративный элемент (1).

3.2. Накладка стойки двери

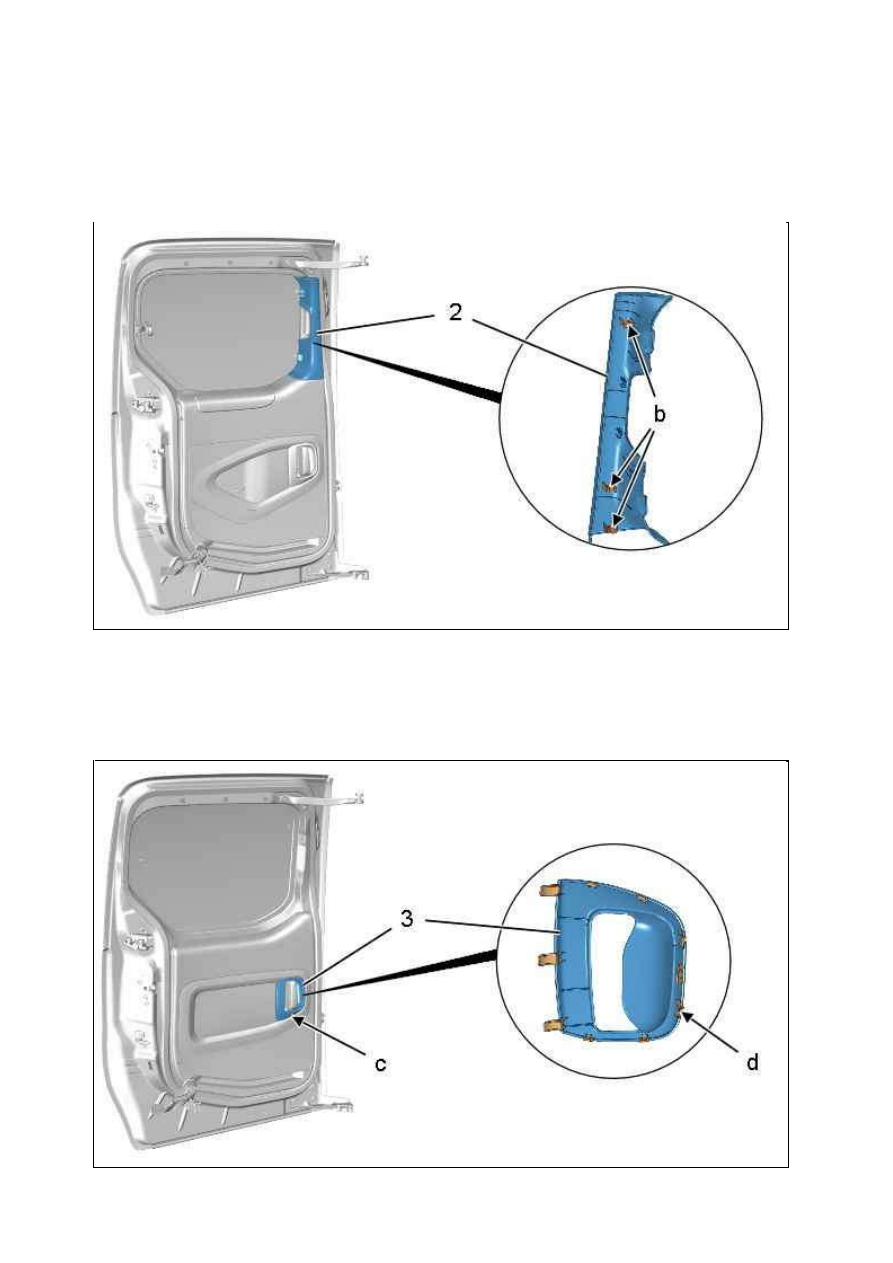

Отсоединить : Накладку стойки двери (2) ( в "b") ; С помощью приспособления [1].
Снимите : Накладку стойки двери (2).

3.3. Отделка панели двери

Рисунок : C4CM26SD

Рисунок : C4CM26TD

18.01.2012

Отсоединить : Декоративный элемент (3) ( в "c") ; С помощью приспособления [1].

ПРИМ ЕЧАНИЕ : Продолжить данную операцию на всех фиксаторах ( в "d") ; С помощью приспособления
[1] по периметру накладки (3), чтобы отсоединить накладку (3).

Снимите : Декоративный элемент (3).

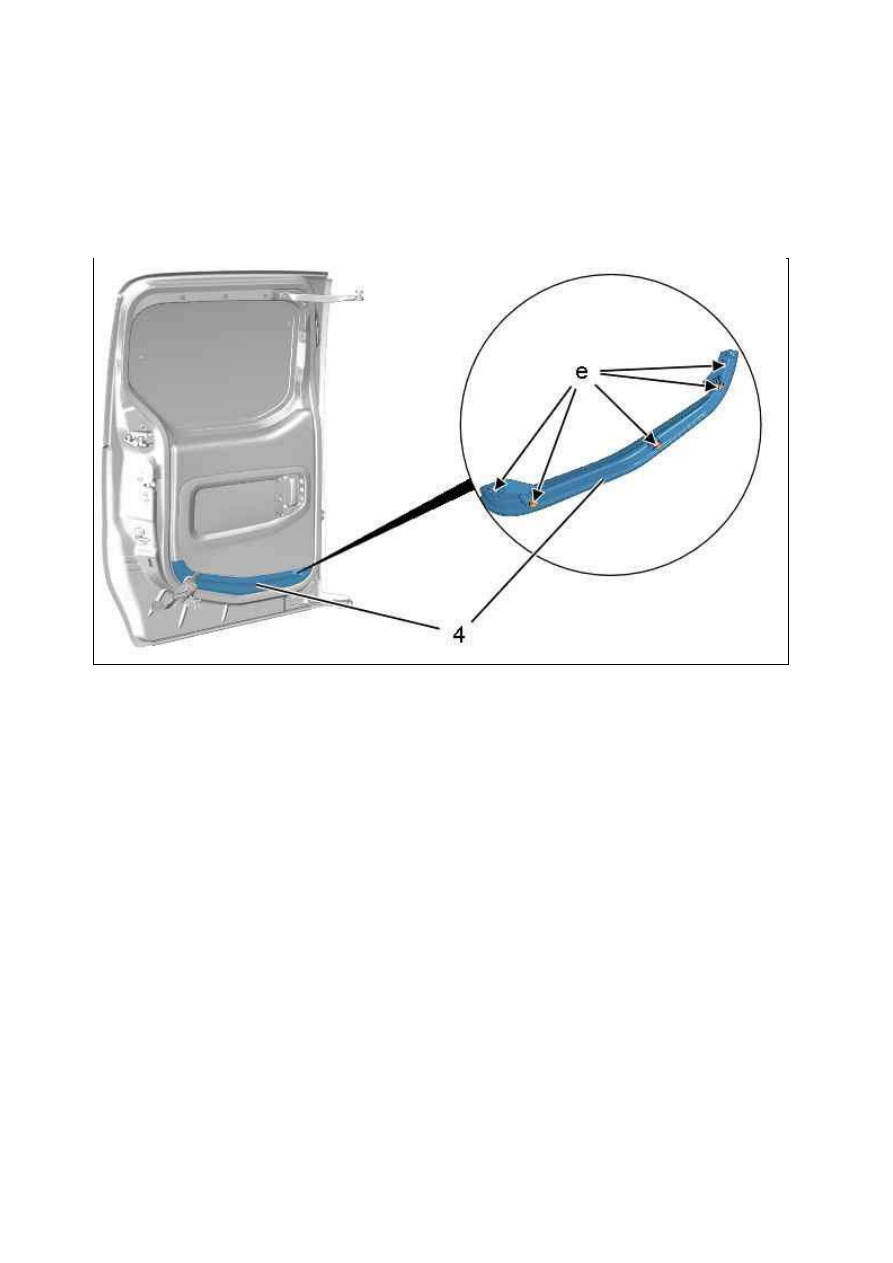

Отсоединить : Нижняя обшивка (Панель двери(4)) ( в "e") ; С помощью приспособления [2].
Снимите : Нижняя обшивка (Панель двери(4)).

Рисунок : C4CM26UD

Рисунок : C4CM26VD

18.01.2012

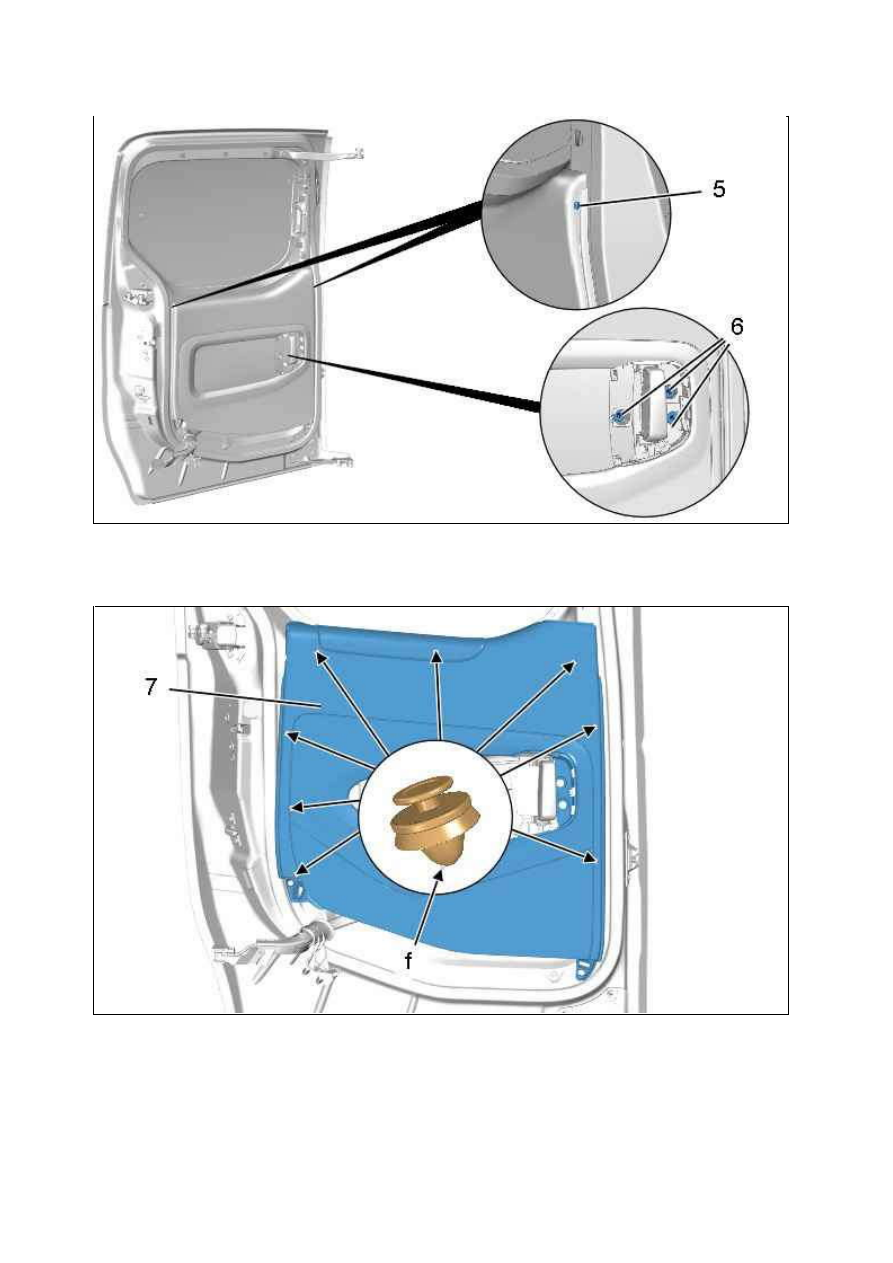

Отвернуть болты (5), (6).

Отсоединить : Панель отделки двери (7) ( в "f") ; С помощью приспособления [2].
Снять панель отделки двери (7).

3.4. Опора накладки стойки двери

Рисунок : C4CM26WD

Рисунок : C4CM26XD

18.01.2012
