каретки .
Установить : Зазор сдвижной двери ( болта (4) ).
Затянуть болты (4) моментом 2 дН.м .

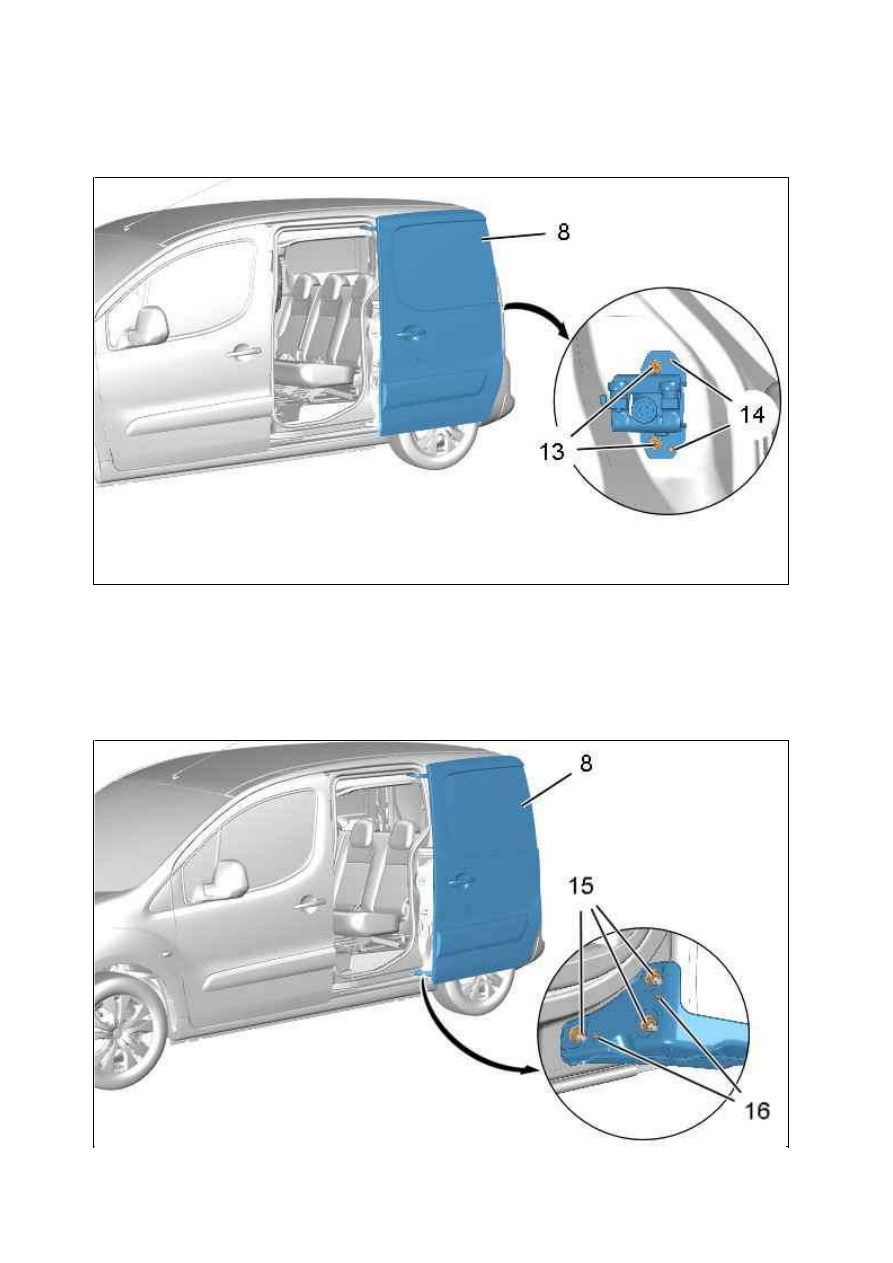

ПРИМ ЕЧАНИЕ : Для дополнительной регулировки зазоров боковой сдвижной двери (8) ; Можно извлечь
установочные штифты (14) ; С помощью выколотки.

Установить : Зазор сдвижной двери ( болта (13) ).
Затянуть болты (13) моментом 2 дН.м .

Рисунок : C4CM2A3D

Рисунок : C4CM2A4D

18.01.2012

ПРИМ ЕЧАНИЕ : Для дополнительной регулировки зазоров боковой сдвижной двери (8) ; Можно извлечь
установочные штифты (16) ; С помощью выколотки.

Установить : Зазор сдвижной двери ( гайки (15)).
Затянуть гаек моментом от (15) до 2 дН.м.

5.2. Направляющие/центрирующие устройства сдвижной двери

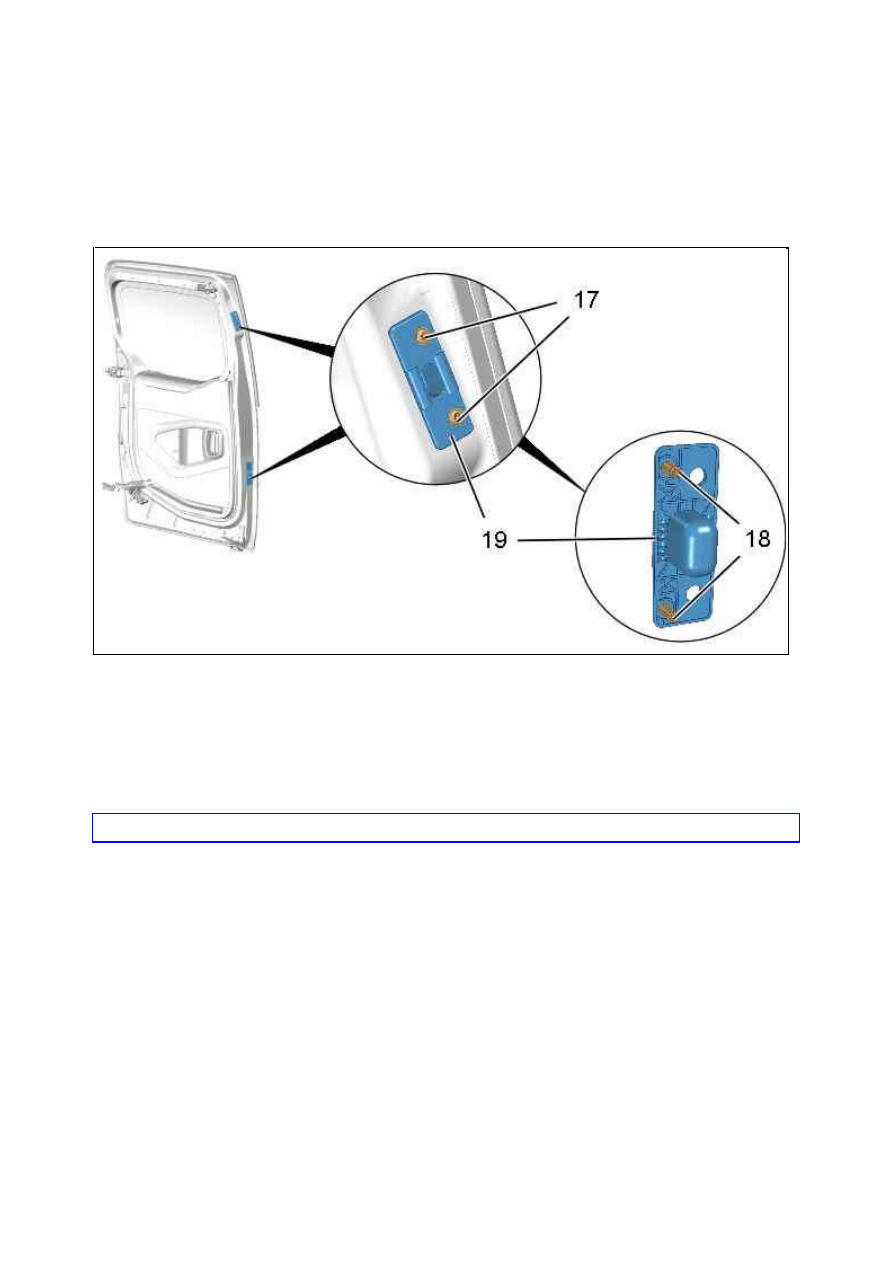

ПРИМ ЕЧАНИЕ :  Для  дополнительной  регулировки  зазоров  боковой  сдвижной  двери  (8)  ;  Можно
сошлифовать или извлечь центровочные штифты (18).

Снимите :



болтов (17)



центрующих элементов (Боковая сдвижная дверь (19))

ВНИМ АНИЕ : Выполните антикоррозийную обработку в зоне направляющих штырей .

При необходимости можно воздействовать на установочные штифты (18) ; Чтобы отрегулировать отбойник
сдвижной двери.
Установить : Зазор сдвижной двери ( болта (17) ).
Затянуть болты (17) моментом 2 дН.м .

Рисунок : C4CM2A5D

18.01.2012

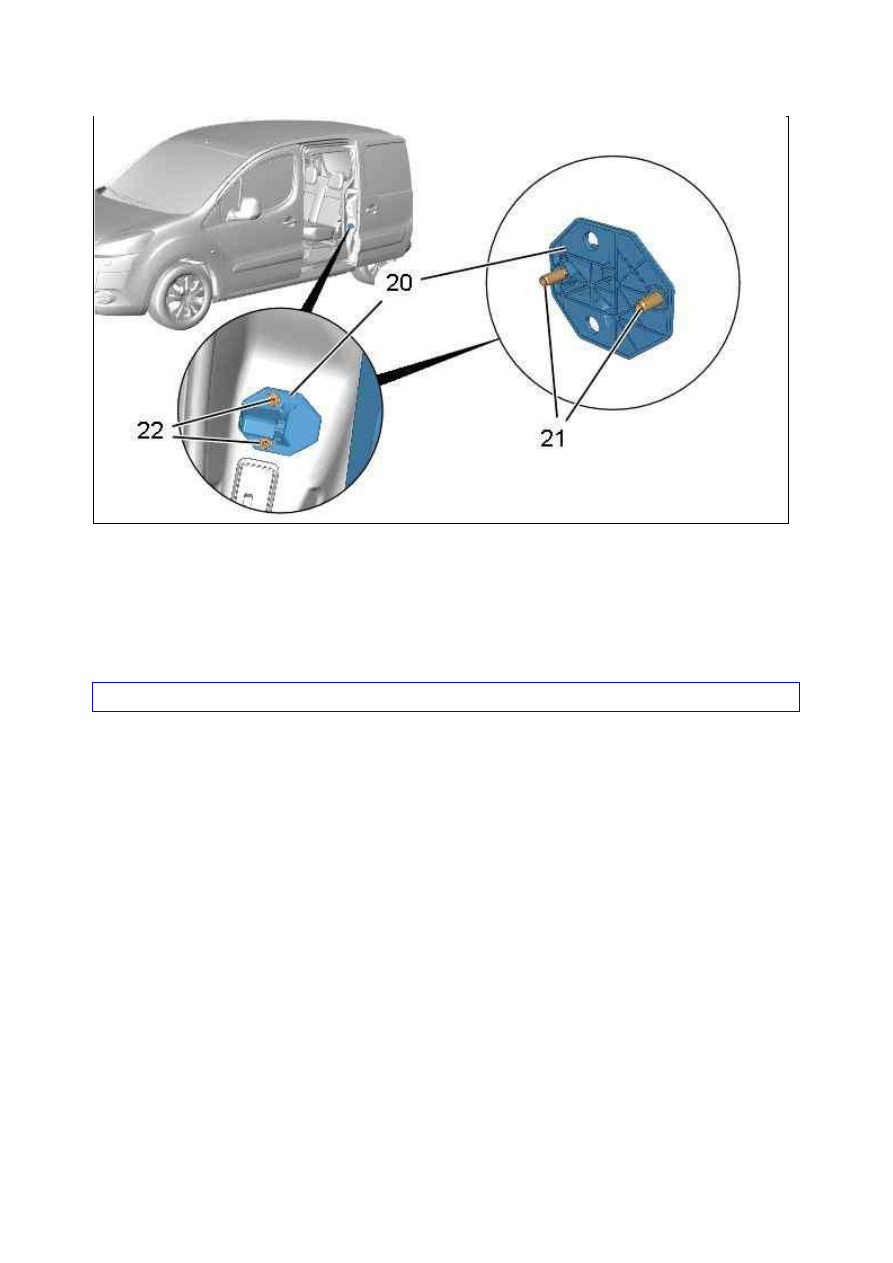

ПРИМ ЕЧАНИЕ :  Для  дополнительной  регулировки  зазоров  боковой  сдвижной  двери  (8)  ;  Можно
сошлифовать или извлечь центровочные штифты (21).

Снимите :



болтов (22)



Отбойник сдвижной двери (20)

ВНИМ АНИЕ : Выполните антикоррозийную обработку в зоне направляющих штырей .

При необходимости можно воздействовать на установочные штифты (21) ; Чтобы отрегулировать отбойник
сдвижной двери.
Установить : Зазор сдвижной двери ( болта (22) ).
Затянуть болты (22) моментом 2 дН.м .

5.3. Центрирующие устройства сдвижной двери

Рисунок : C4CM2A6D

18.01.2012

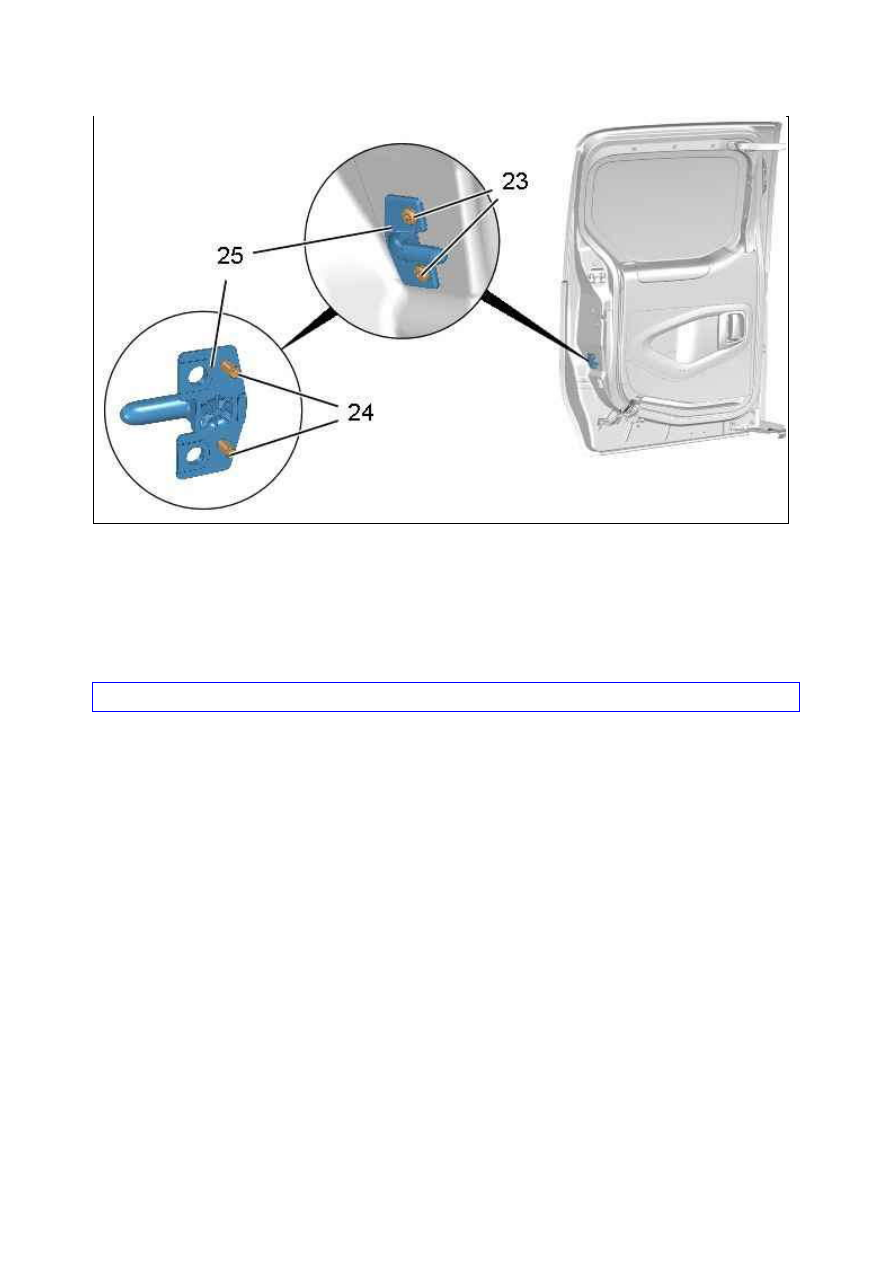

ПРИМ ЕЧАНИЕ :  Для  дополнительной  регулировки  зазоров  боковой  сдвижной  двери  (8)  ;  Можно
сошлифовать или извлечь центровочные штифты (24).

Снимите :



болтов (23)



Отбойник сдвижной двери (25)

ВНИМ АНИЕ : Выполните антикоррозийную обработку в зоне направляющих штырей .

При необходимости можно воздействовать на установочные штифты (24).
Установить : Зазор сдвижной двери ( болта (23) ).
Затянуть болты (23) моментом 2 дН.м .

Рисунок : C4CM2A7D
