Нанести структурный клей с индексом "B8" по контуру передней двери .

7. Оправка

ВНИМ АНИЕ :  Использовать  в  обязательном  порядке  приспособление G.1130 при  проведении  операции
завальцовки в зоне "a" наружной панели передней двери (2) с горизонтальным ребром жёсткости двери (1).

Установите : Наружную панель передней двери (2).

Рисунок : C4CM1CVD

Рисунок : C4CM1CWD

18.01.2012

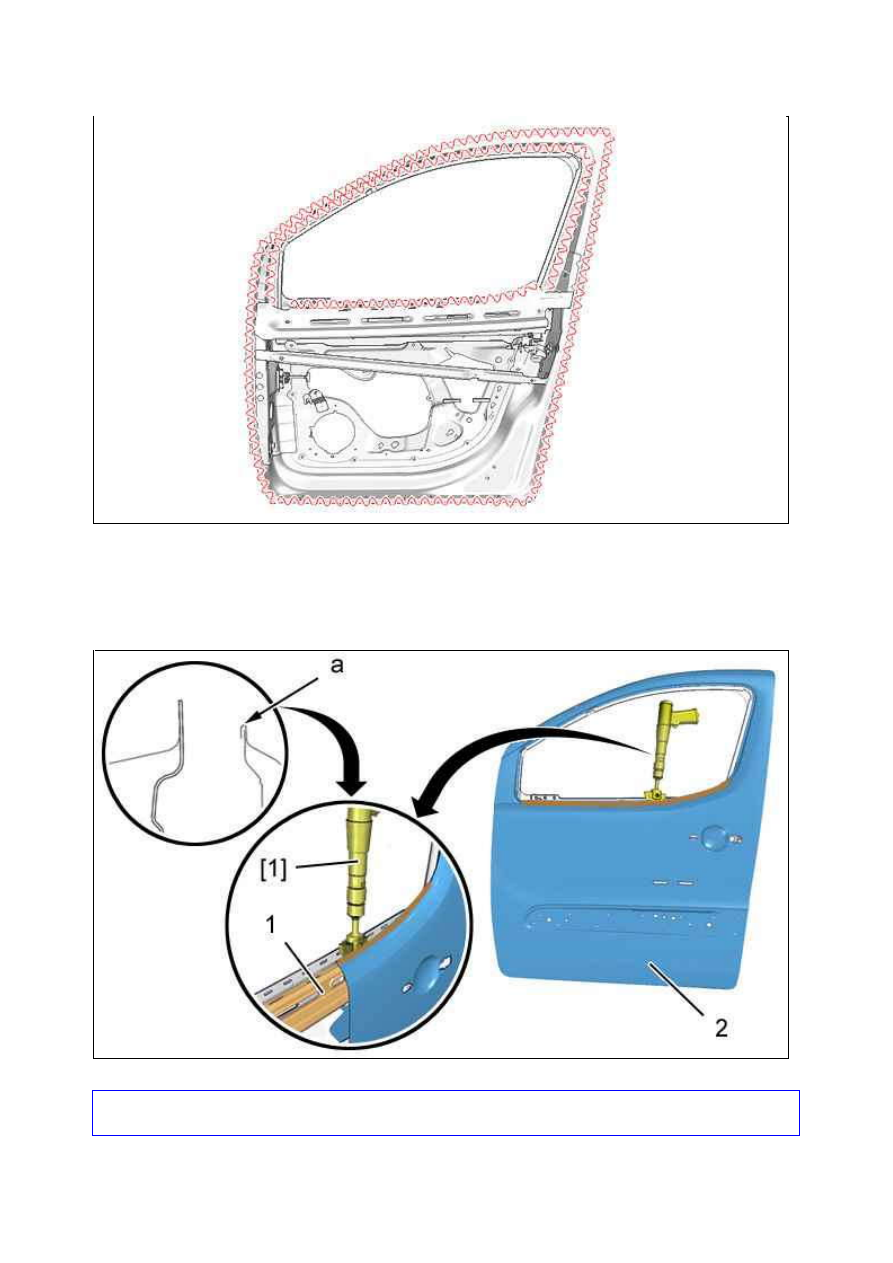

Завальцевать наружную панель передней двери ; С помощью приспособления [1].

8. Герметичность

Нанести слой фосфатной грунтовки на зачищенную зону.
Нанести герметизирующую мастику типа « A1 ».
Установите : Амортизирующую пластину (в "b").

9. Защита

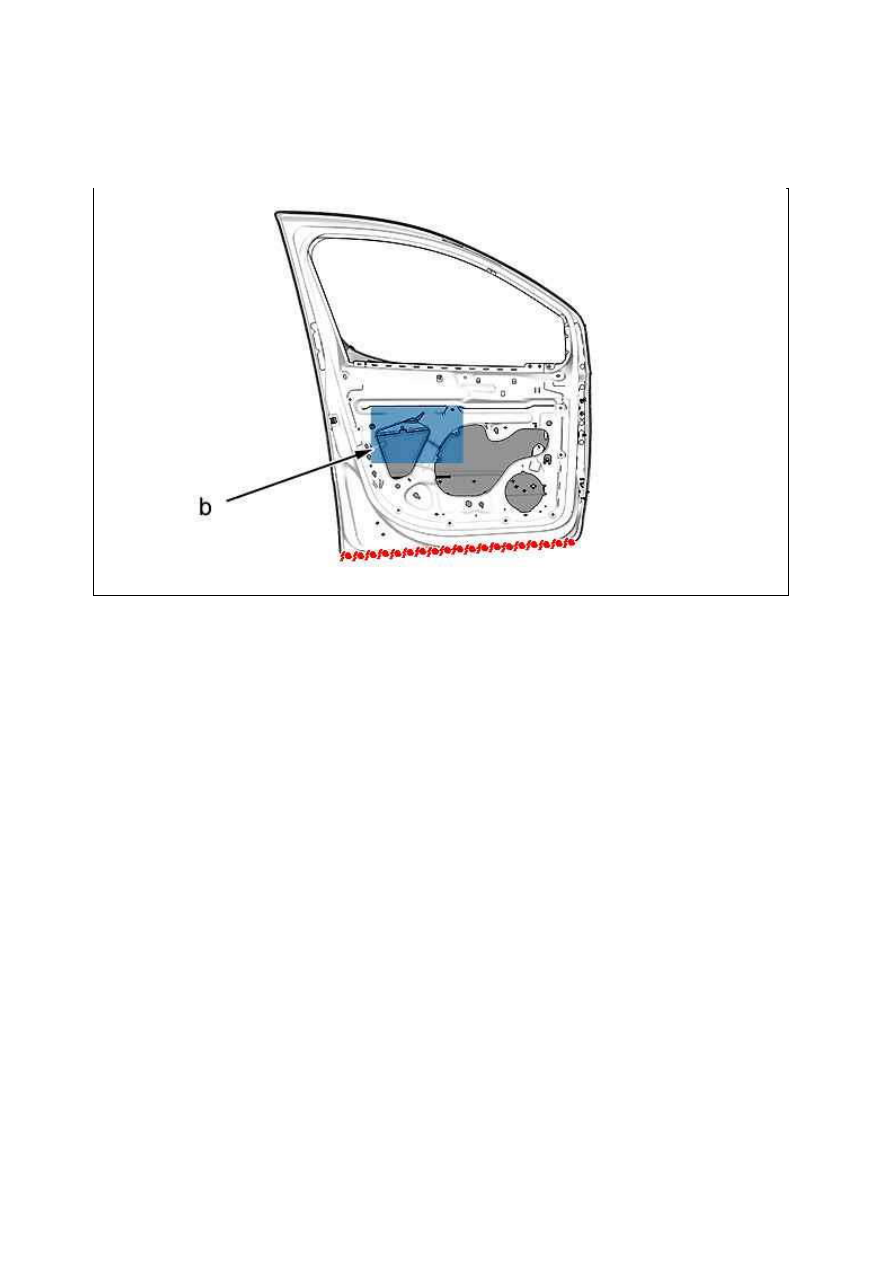

Окраска, затем распыливание в полости состава с индексом С5 в зоне ремонта.

10. Повторная инициализация

Выполнить дополнительные операции.
Подсоедините обратно аккумуляторную батарею.

Рисунок : C4CM1CXD

18.01.2012

РАЗБОРК А ­ СБОРК А : ПЕРЕДНЯЯ ДВЕРЬ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Оборудование

2. Предварительные операции

Снять переднюю дверь

.

3. Разборка

3.1. Панель передней двери

инструмент

Артикул  Обозначение

Рисунок : E5AG02MT

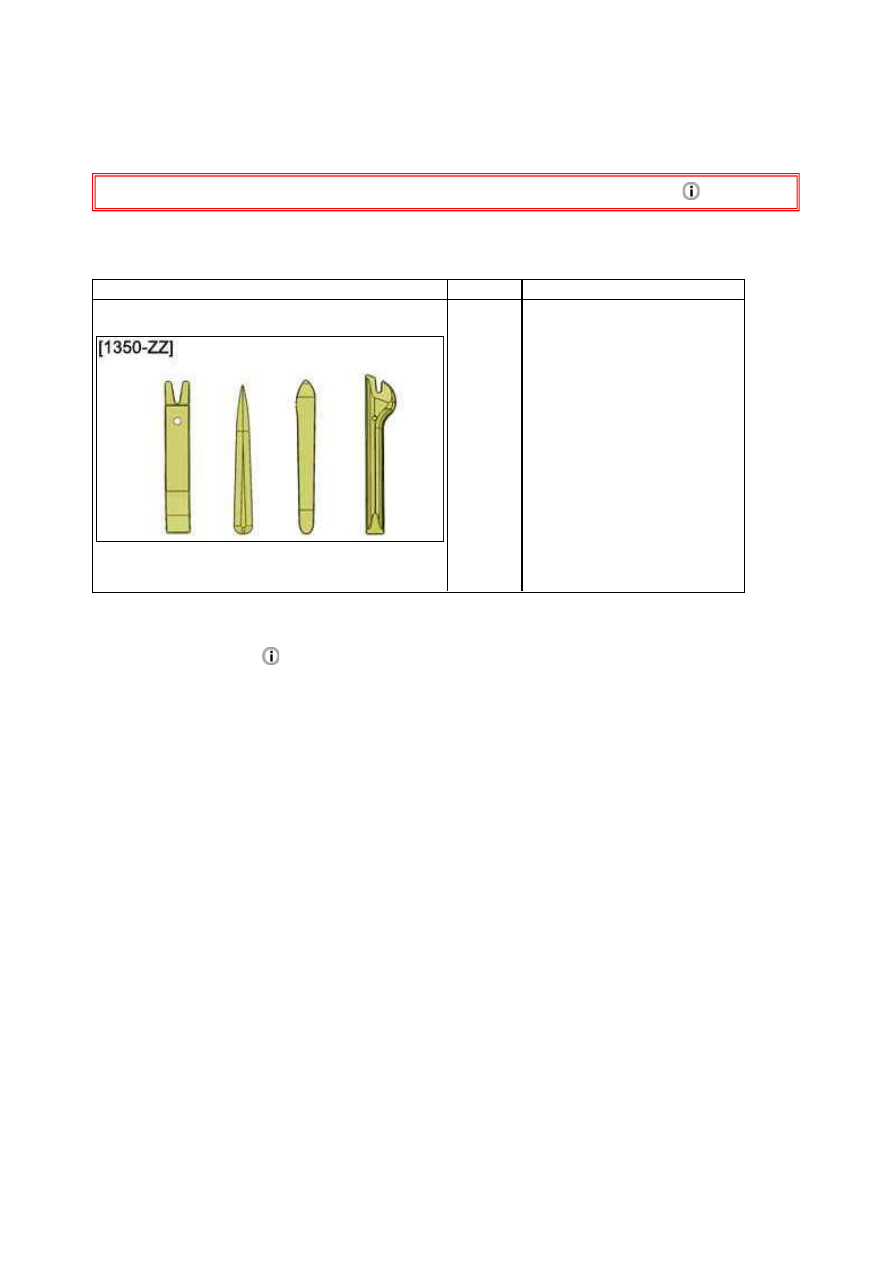

[1350­ZZ]   Инструмент для снятия обшивки

18.01.2012

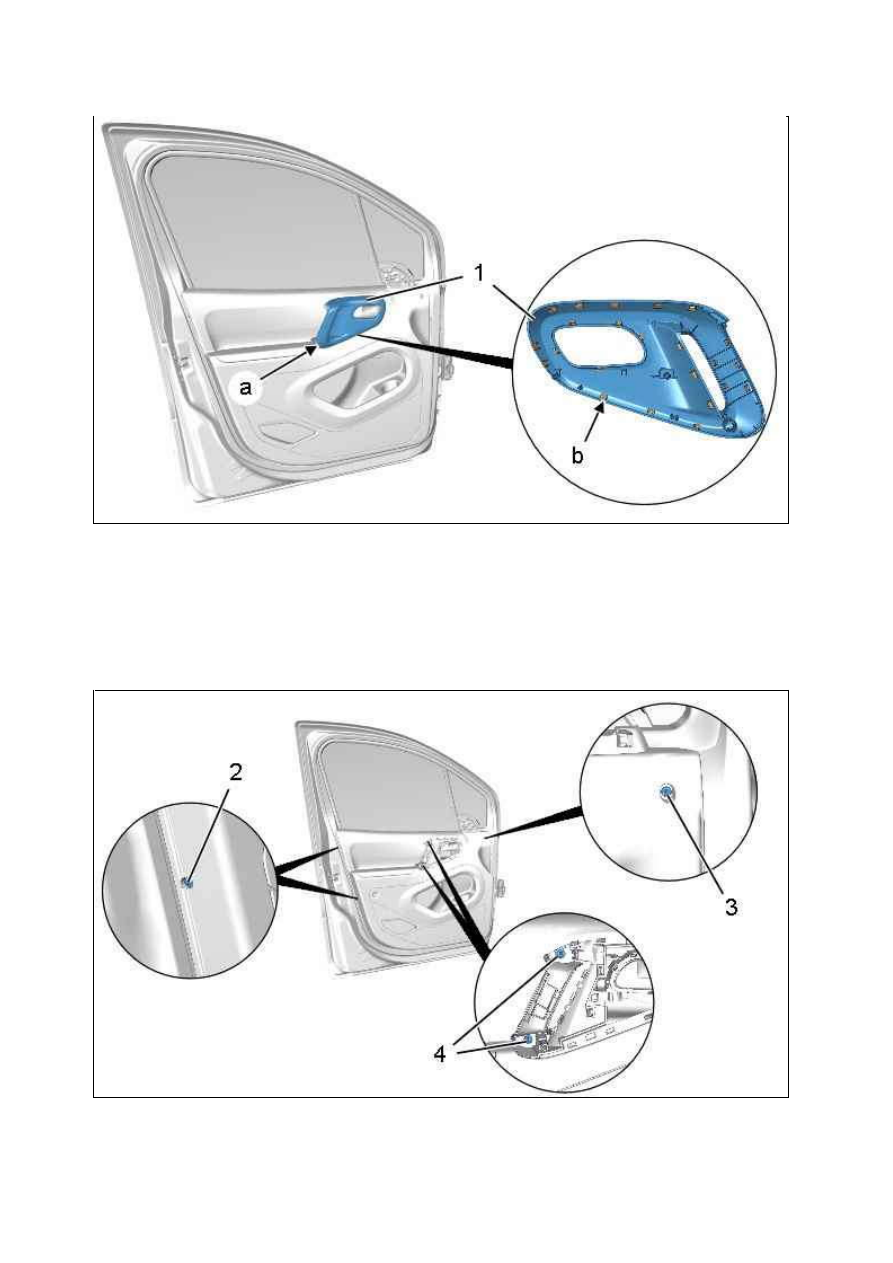

Отсоединить декоративную накладку (1) ( в "a") ; С помощью приспособления [1350­ZZ].

ПРИМ ЕЧАНИЕ : Продолжить данную операцию на всех фиксаторах (в "b") ; С помощью приспособления
[1350­ZZ] по периметру накладки (1), чтобы отсоединить накладку (1).

Снять декоративную накладку (1).

Отвернуть болты (2), (3), (4).

Рисунок : C4CM21ED

Рисунок : C4CM21FD
