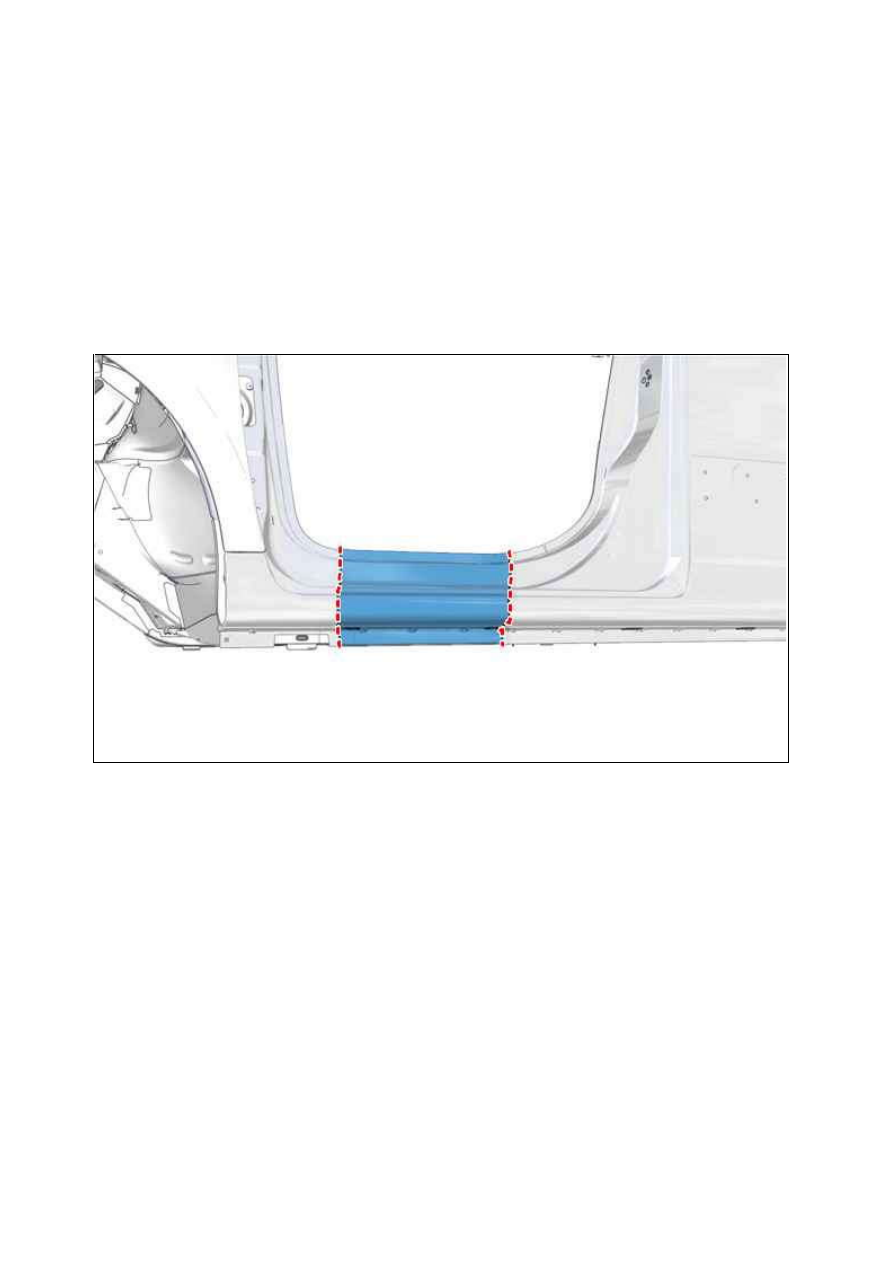

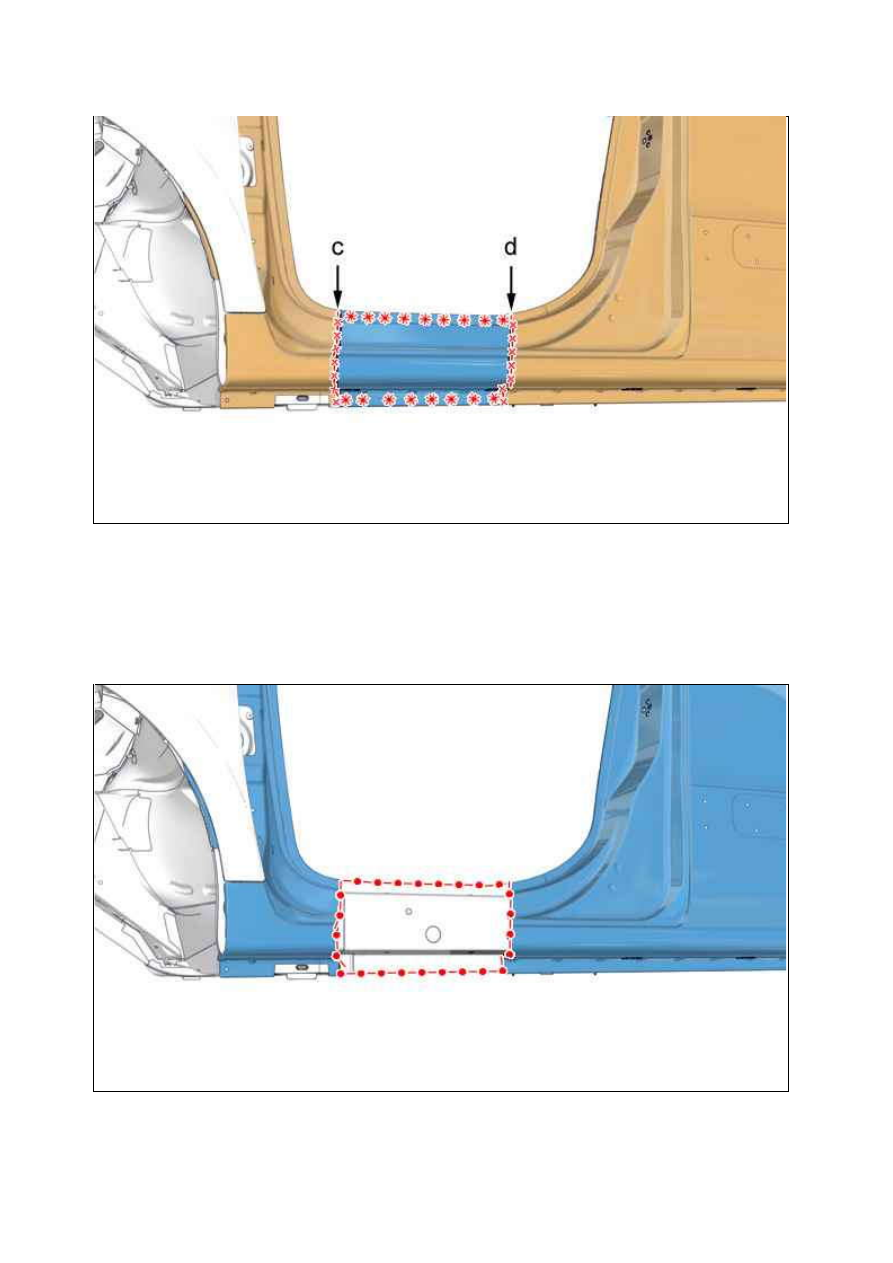

Нанести линию разреза и затем вырезать с помощью пилы ( в "c", "d").
Срезать по точкам .
Снять наружную панель лонжерона  (низ кузова).

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой .

Рисунок : C4CM1SVD

Рисунок : C4CM1SWD

18.01.2012

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

9. Подгонка

Расположить : Наружный лонжерон (низ кузова).
Проверьте подгонку.

ПРИМ ЕЧАНИЕ : Уточнить линии разреза (при необходимости).

Удерживать элемент на месте.

10. Сварка

Последовательно выполнить сварку MAG.
Зашлифовать швы, выполненные сваркой MAG.

Рисунок : C4CM1SXD

18.01.2012

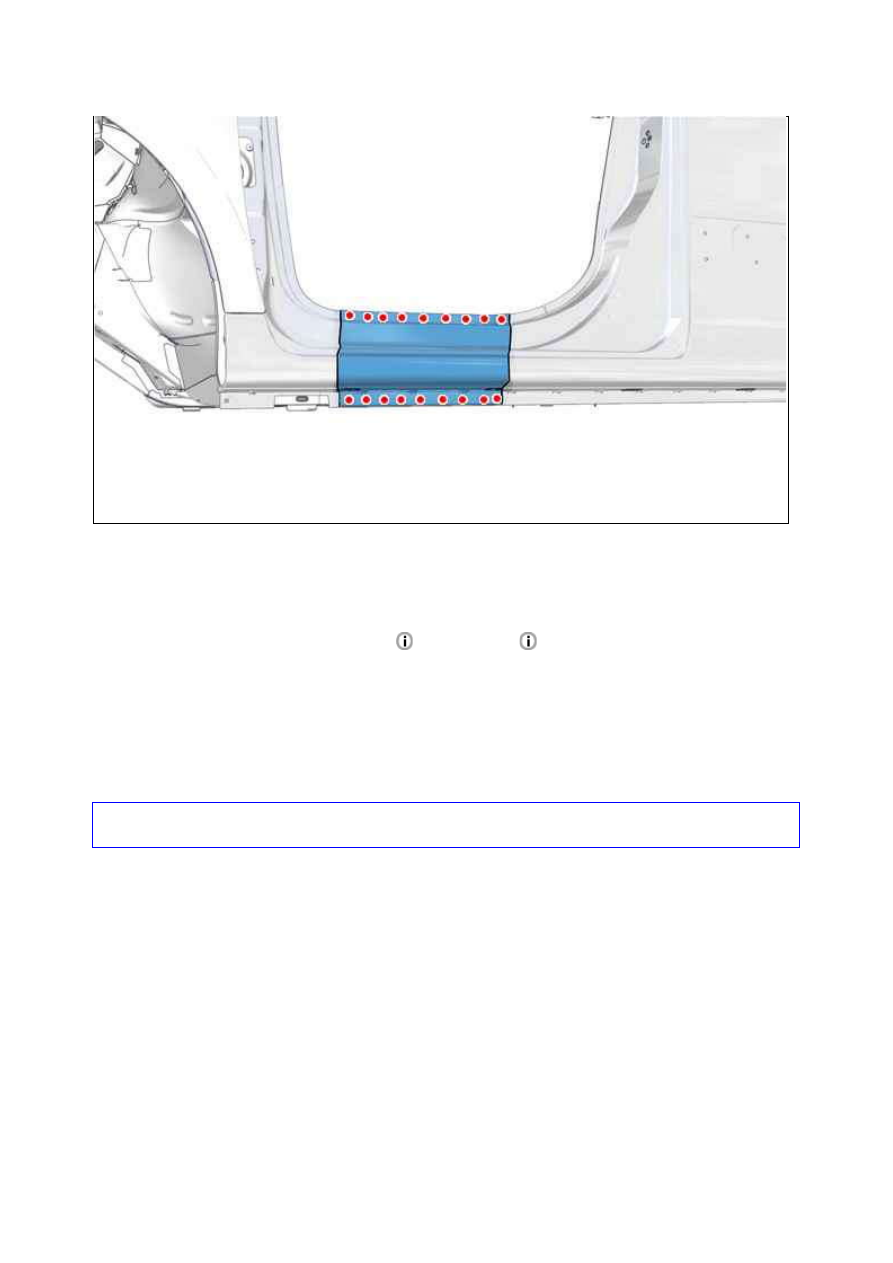

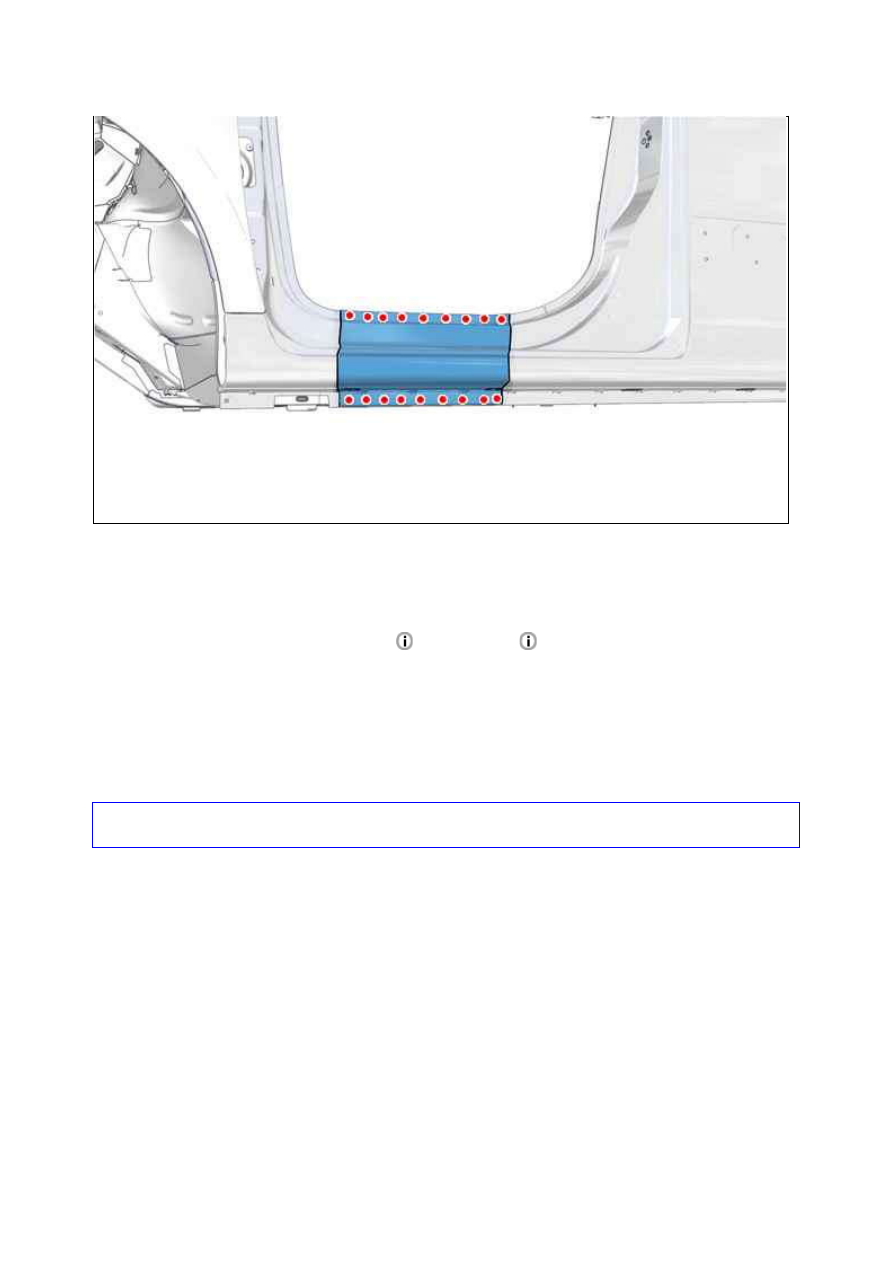

Приварить точками сварки.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.

Нанесите слой антигравийного покрытия

(

индекс "C4"

 ).

Окраска, затем распыливание в полости состава с индексом С5 в зоне ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C4CM1SYD

18.01.2012

ЗАМ ЕНА : У СИЛИТЕЛЬ ЛОНЖЕРОНА  (ЧАСТИЧНО)

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

На этом элементе используются следующие типы сварных швов электродуговой сварки.
Сварка в среде инертных газов по методу MIG с медно­алюминиевым электродом.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости

2. Рекомендуемое оборудование

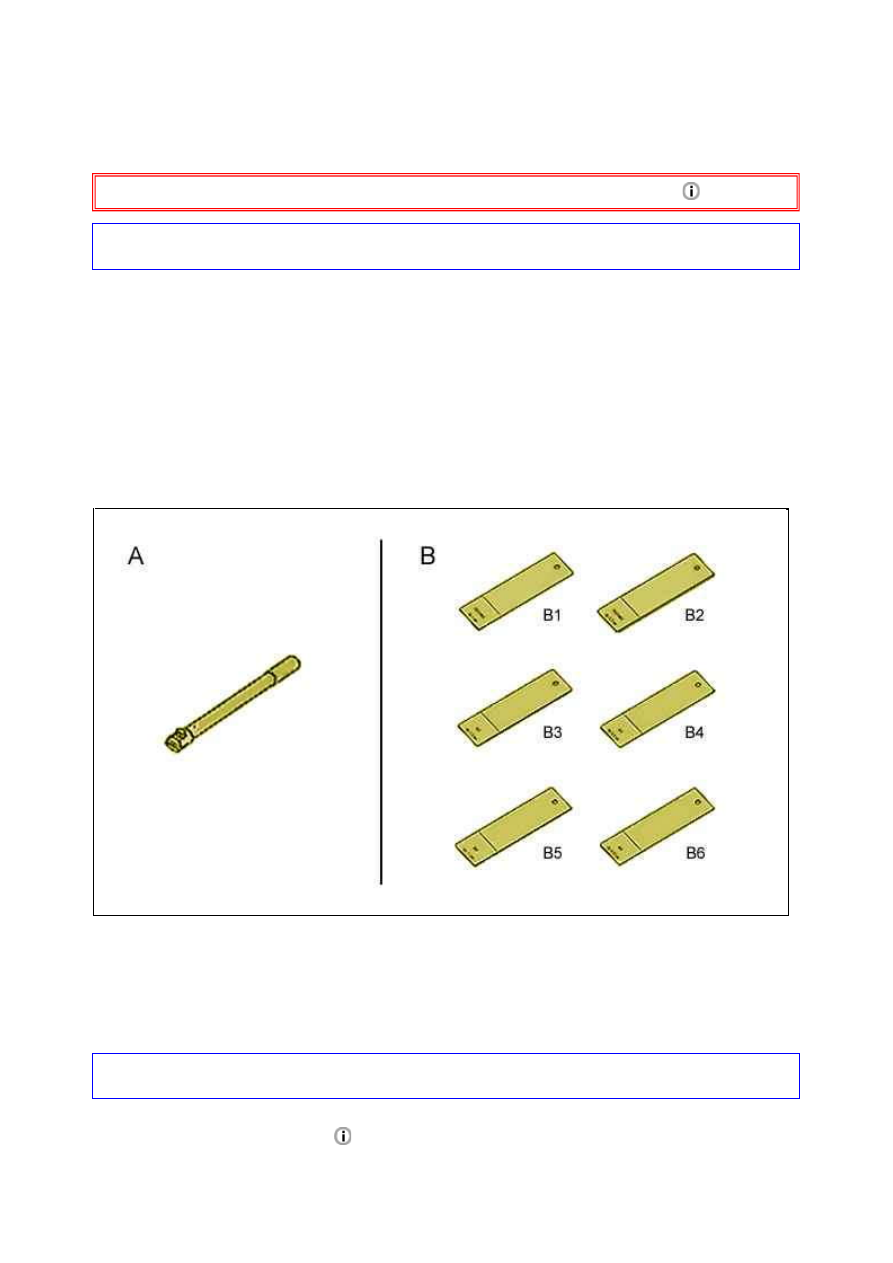

"A" Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
"B" Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Замените :

Боковая панель салона

(Полностью или частично).

Рисунок : E5AP35MD
