Peugeot Partner (B9). Руководство - часть 117

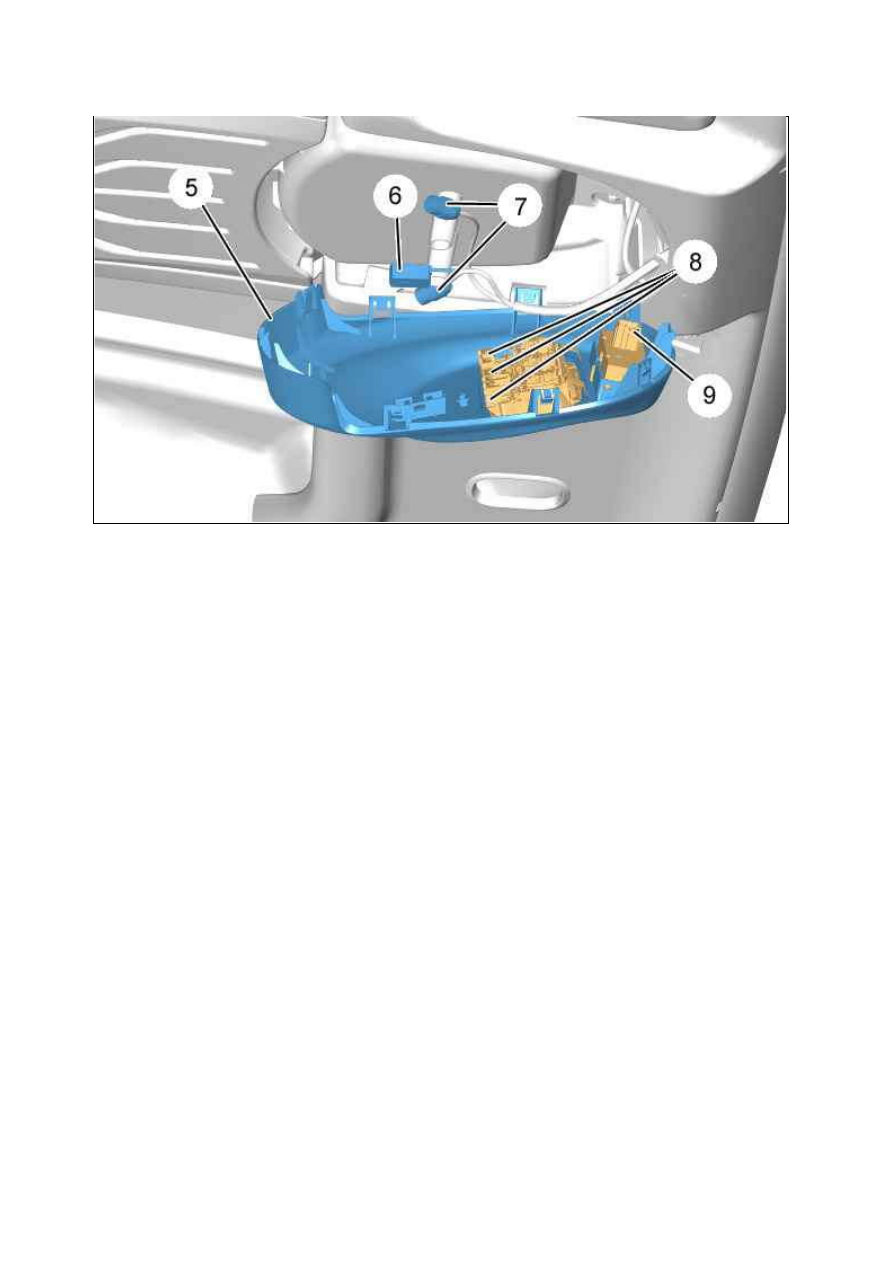

Отсоединить :



Консоль (5) ; С помощью приспособления [1]



Микрофон (6)



Датчики (7)

Отсоединить :



разъема (8) (в зависимости от комплектации)



Разъем дисплея (9) (в зависимости от комплектации)

Снять консоль (5).

Рисунок : C5GM0WCD

18.01.2012

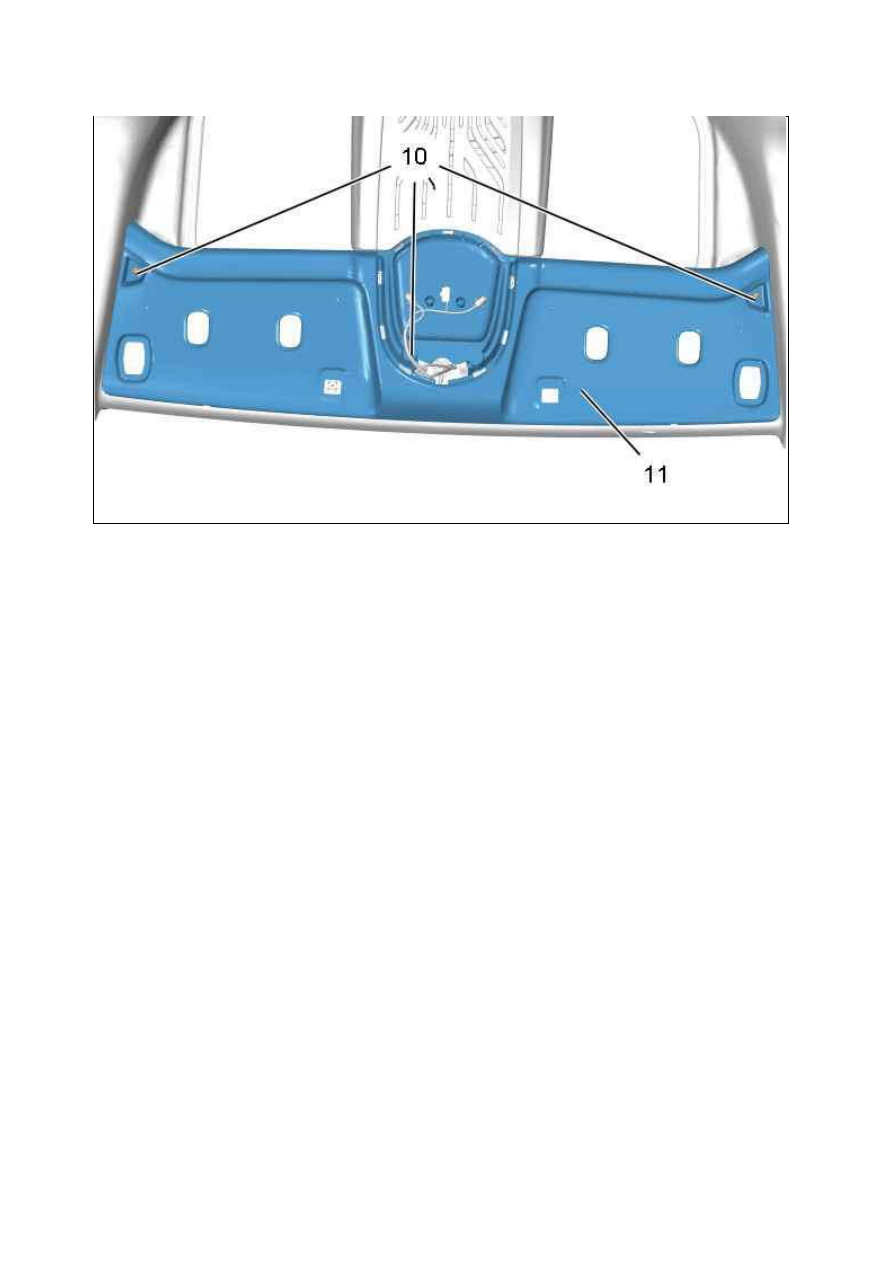

Снимите :



болтов (10)



Боковая опора спинки сиденья (11)

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование различного оборудования.

Рисунок : C5GM0WDD

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ОТДЕЛК А ПОТОЛК А

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Инструмент для снятия обшивки (­).1350­ZZ.

Рисунок : E5AP30WD

18.01.2012

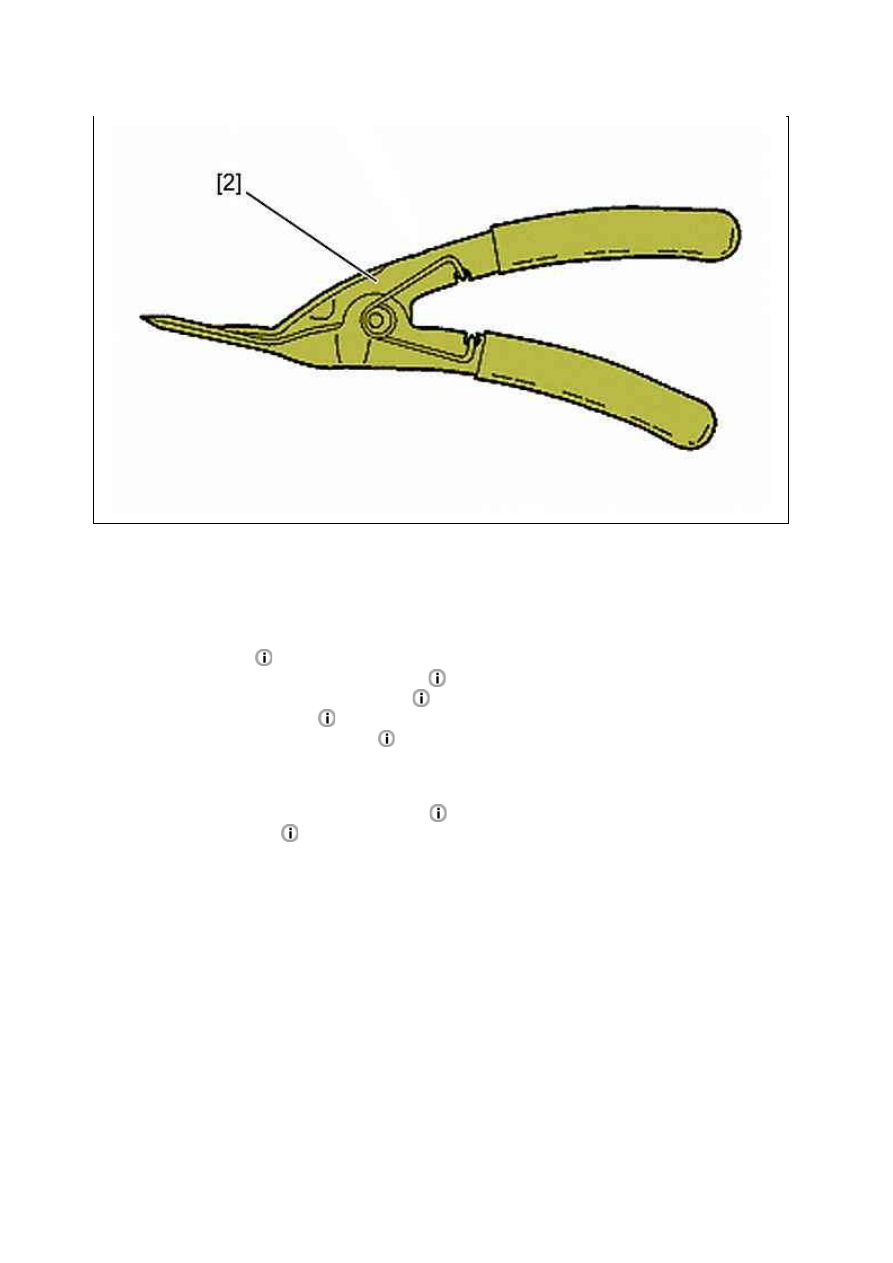

[2] Съемник для пластмассовых штырей (­).1311.

2. Предварительные операции

Отсоединить аккумуляторную батарею .
Снимите :



Верхнюю полку

 (в зависимости от комплектации)



Обивку стоек проёмов ветрового стекла



Верхнюю обивку центральной стойки



Накладки задней стойки



Верхние накладки задней стойки



Заднюю полку

Частично снимите :



У плотнение проема крышки багажника

(Верхняя часть)



У плотнения дверей

(Верхняя часть)

3. Снятие

Рисунок : E5AP363D
