Peugeot Partner (B9). Руководство - часть 110

ЗАМ ЕНА : ПОПЕРЕЧИНЫ И ДУ ГИ К РЫШ И

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Обозначение сталей с высоким пределом упругости, используемое в этом документе.
HLE : Сталь с высоким пределом упругости.

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем.

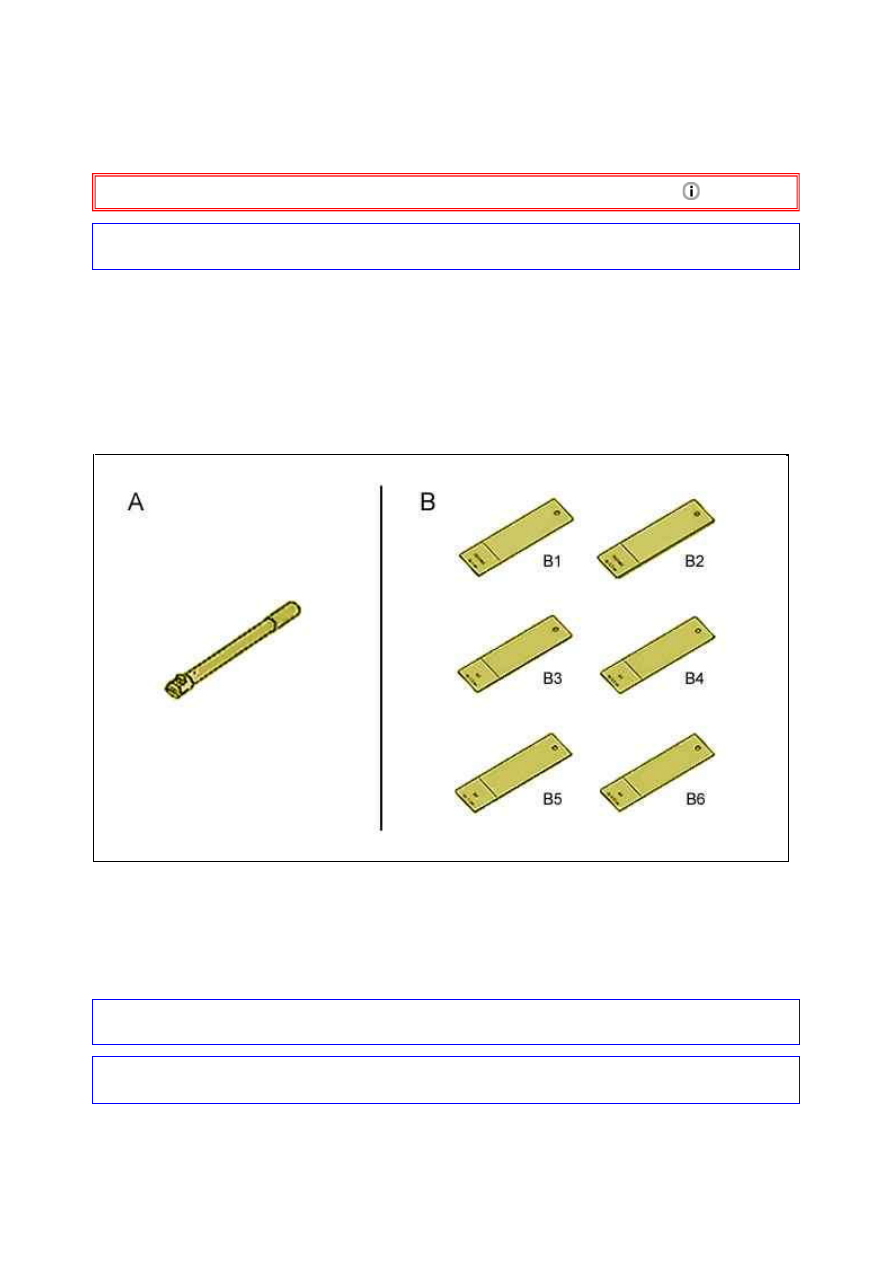

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ : Подождите как минимум 15 минут, прежде чем выполнять любые работы (Разряд резерва
энергии компьютера системы подушки безопасности).

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.

ПРИМ ЕЧАНИЕ :  При  замене  задней  поперечины  крыши  на  автомобиле  с  поднимающейся  дверью

Рисунок : E5AP35MD

18.01.2012

багажного отделения необходимо также заменить усилители шарниров.

Замените крышу

.

ПРИМ ЕЧАНИЕ : Поперечины и дуги можно заменять независимо друг от друга.

4. Локализация : Поперечины крыши

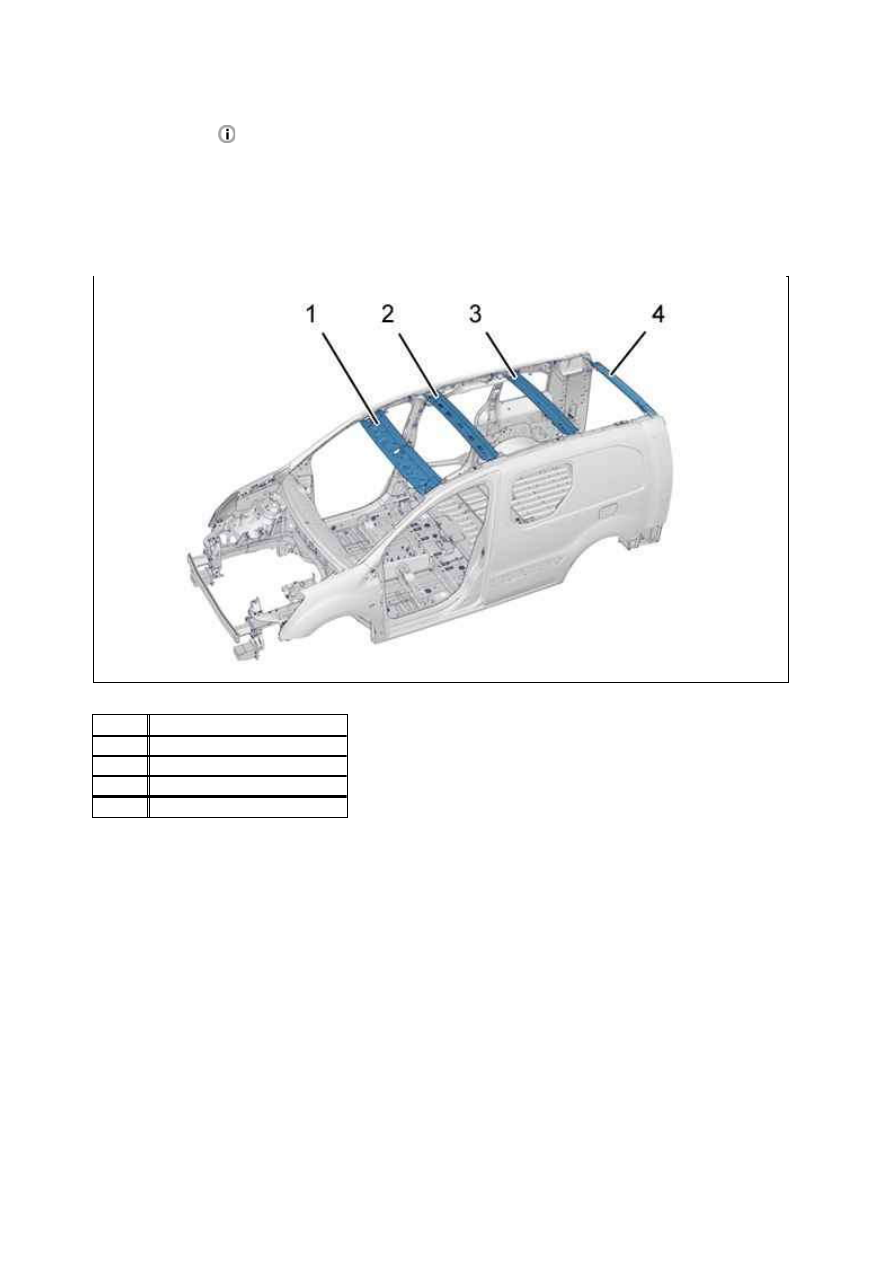

5. Идентификация : Поперечины крыши

Рисунок : C4EM0A1D

М етка  Обозначение
(1)

Передняя поперечина крыши

(2)

Центральная арка крыши

(3)

Задняя дуга крыши

(4)

Задняя поперечина крыши

18.01.2012

6. Идентификация деталей, примыкающих к запчасти

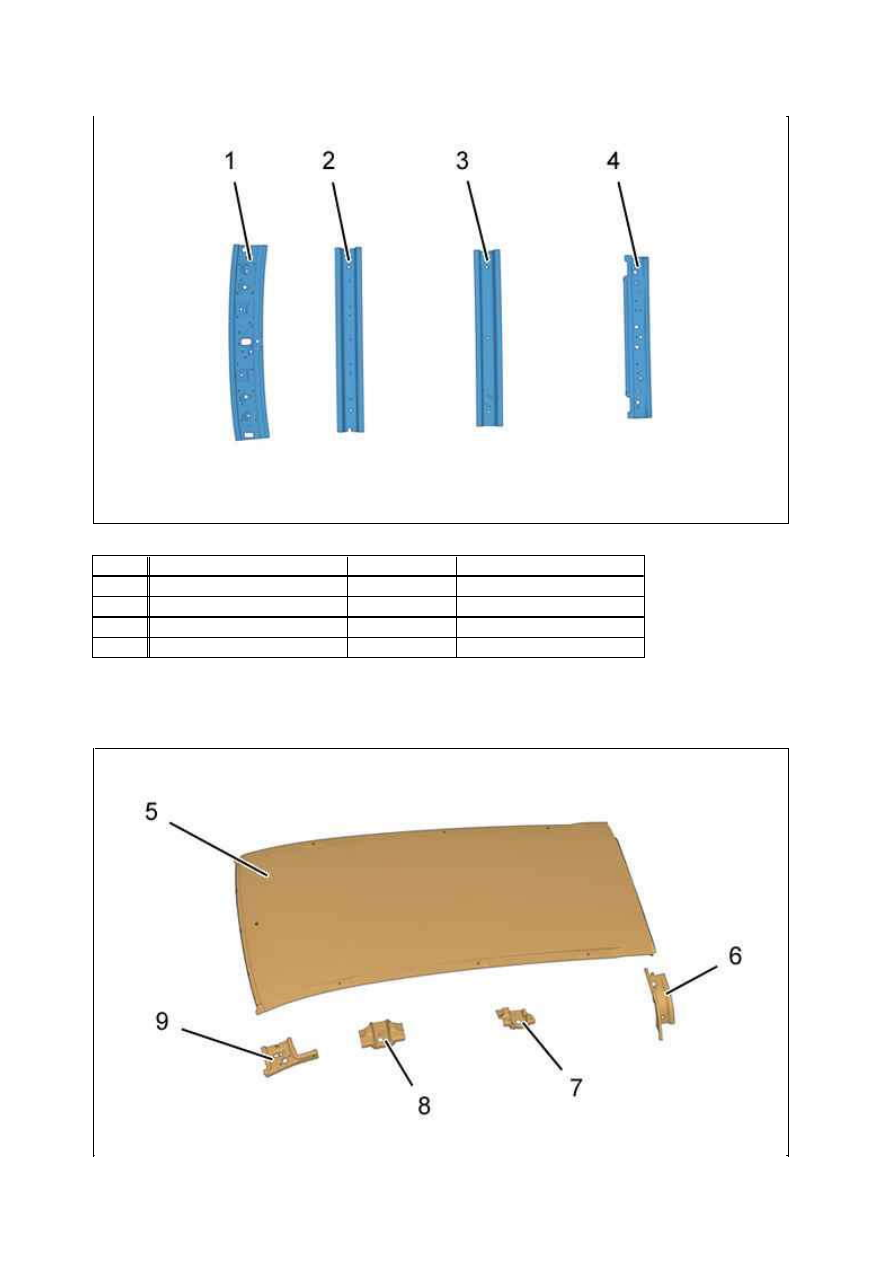

Рисунок : C4DM08TD

М етка  Обозначение

Толщина (мм)   Характер/классификация

1

Передняя поперечина крыши  0,97

Мягкая сталь

2

Центральная арка крыши

1,47

HLE (* )

3

Задняя дуга крыши

1,47

HLE (* )

4

Задняя поперечина крыши

0,77

Мягкая сталь

18.01.2012

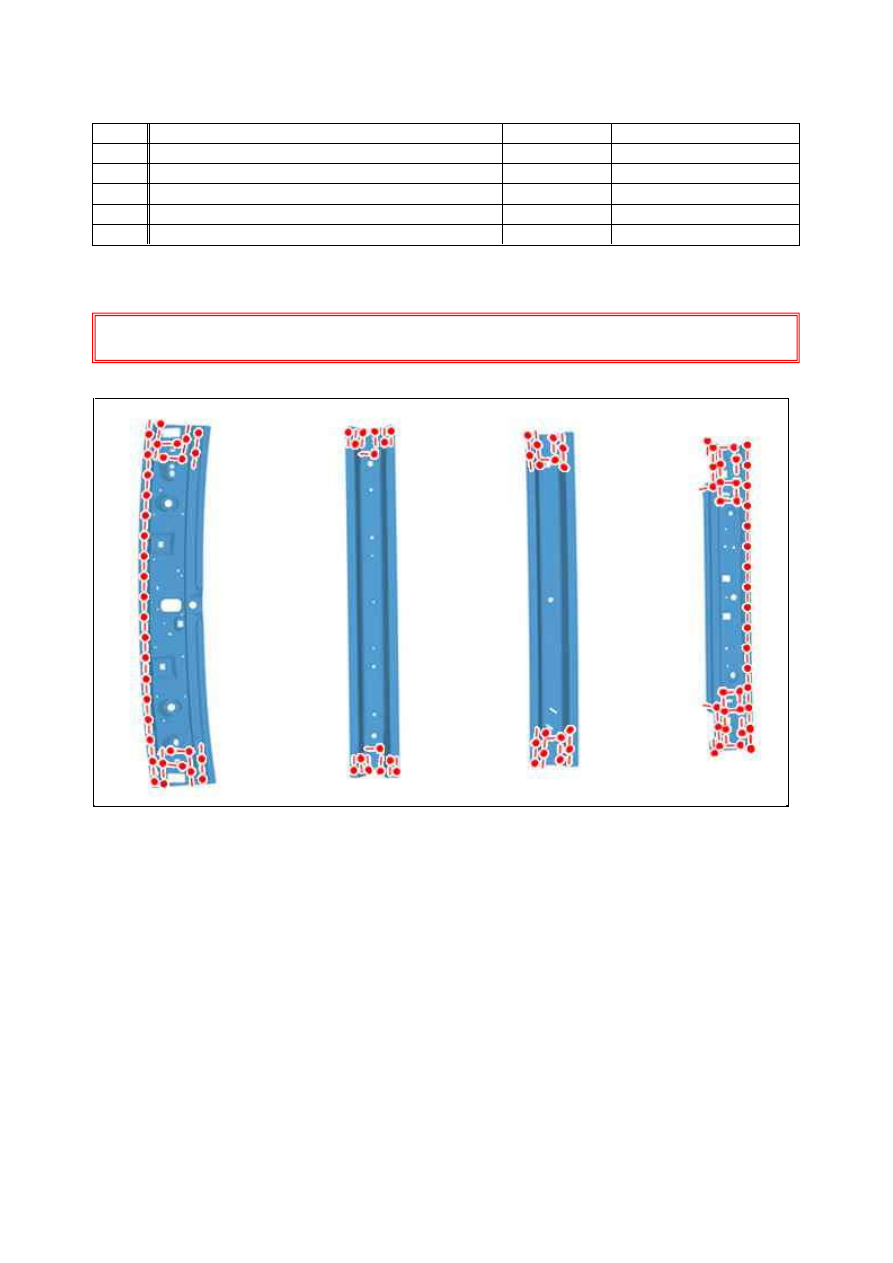

7. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

8. Резка элемента на кузове

Рисунок : C4DM08UD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(5)

Крыша

0,67

Мягкая сталь

(6)

Верхняя накладка стойки двери багажного отделения  1,47

HLE (* )

(7)

Верхняя накладка задней стойки

1,47

HLE (* )

(8)

Верхняя накладка центральной стойки

1,47

HLE (* )

(9)

Наружная накладка передней поперечины крыши

1,47

HLE (* )

Рисунок : C4DM08VD

18.01.2012
