Peugeot Partner (B9). Руководство - часть 98

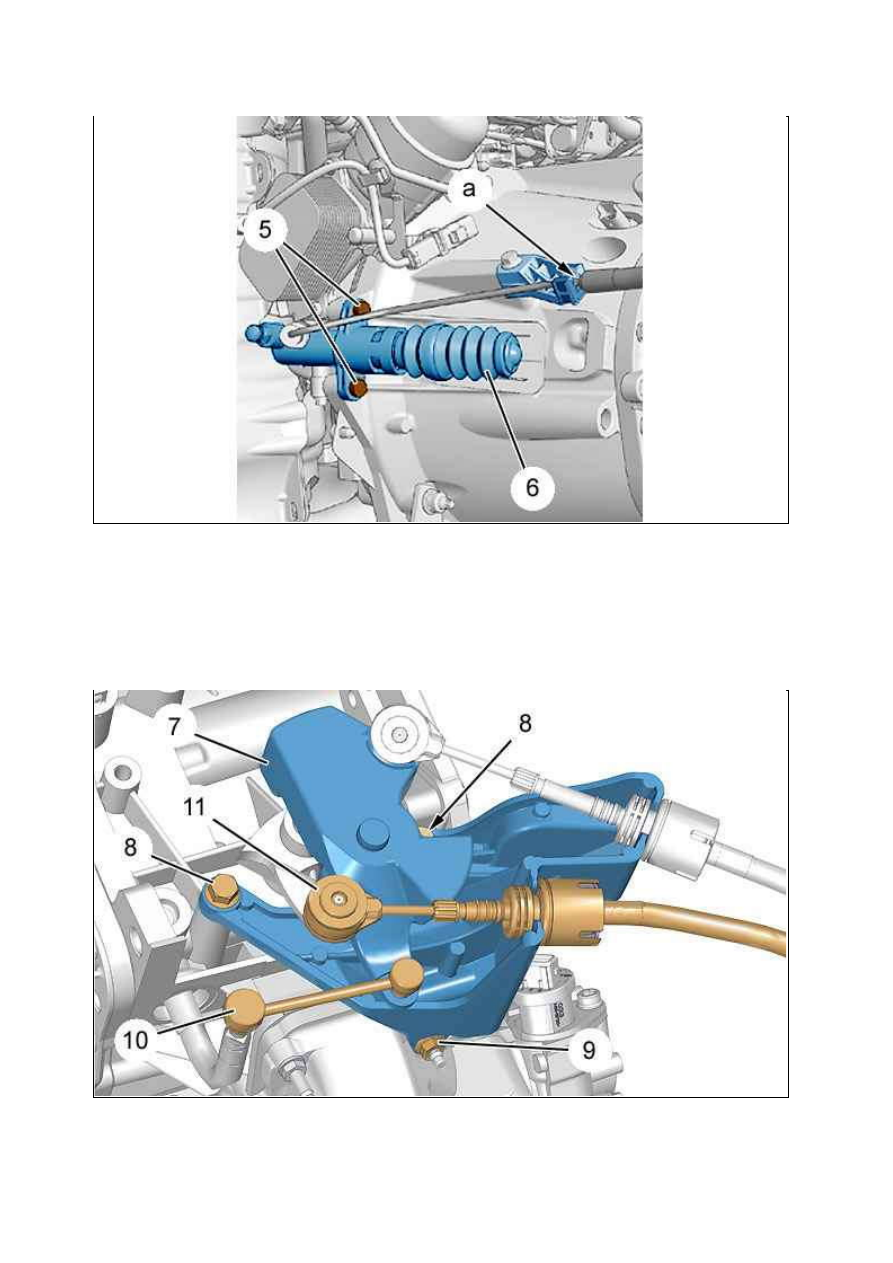

Отсоединить : Гидравлическую трубку сцепления ( в "a").
Отвернуть болты (5).
Отодвинуть : Рабочий цилиндр гидропривода сцепления (6).
Снимите ­ Отодвинуть : Кабель "массы" коробки передач.
Отсоединить : Разъем контактора заднего хода.
Отсоедините : Ш ланг усилителя тормозов .

Отсоединить шарниры (10), (11) ; При помощи приспособлений [4], [5].
Снимите :

Рисунок : B2CM0TYD

Рисунок : B2CM0TZD



болтов (8)



Гайку (9)

Отодвинуть : Кронштейн тросов переключения передач (7).
Снимите :



К аталитический нейтрализатор



Сажевый фильтр

 (в зависимости от комплектации)

Снять штангу стабилизатора .

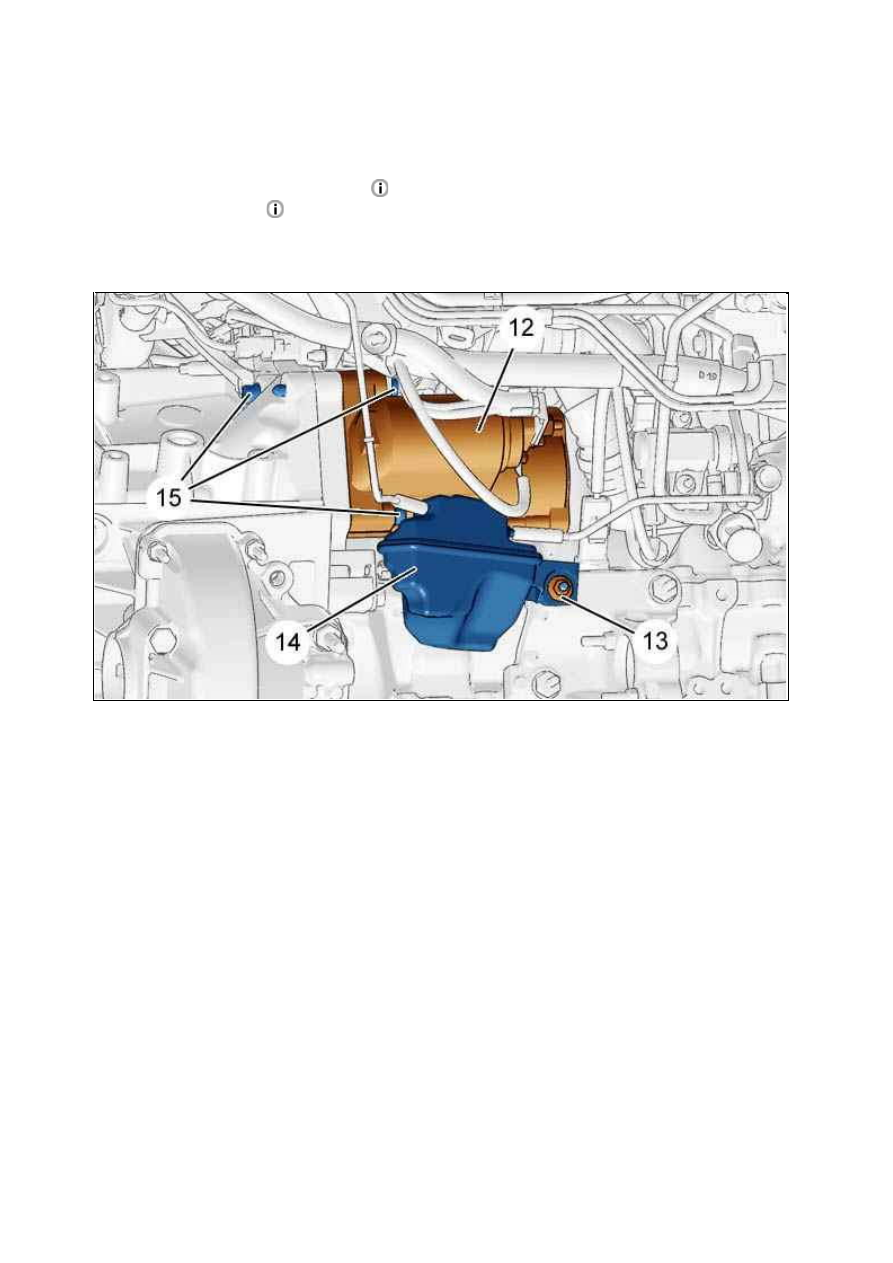

Снимите :



Гайку (13) (в зависимости от версии)



Вакуумный бачок (14) (в зависимости от версии)



болтов (15)

Отодвинуть ; Закрепить стартер (12), не отключая его.

2.1. Версия : Германия ­ Великобритания

Рисунок : B1BM16ED

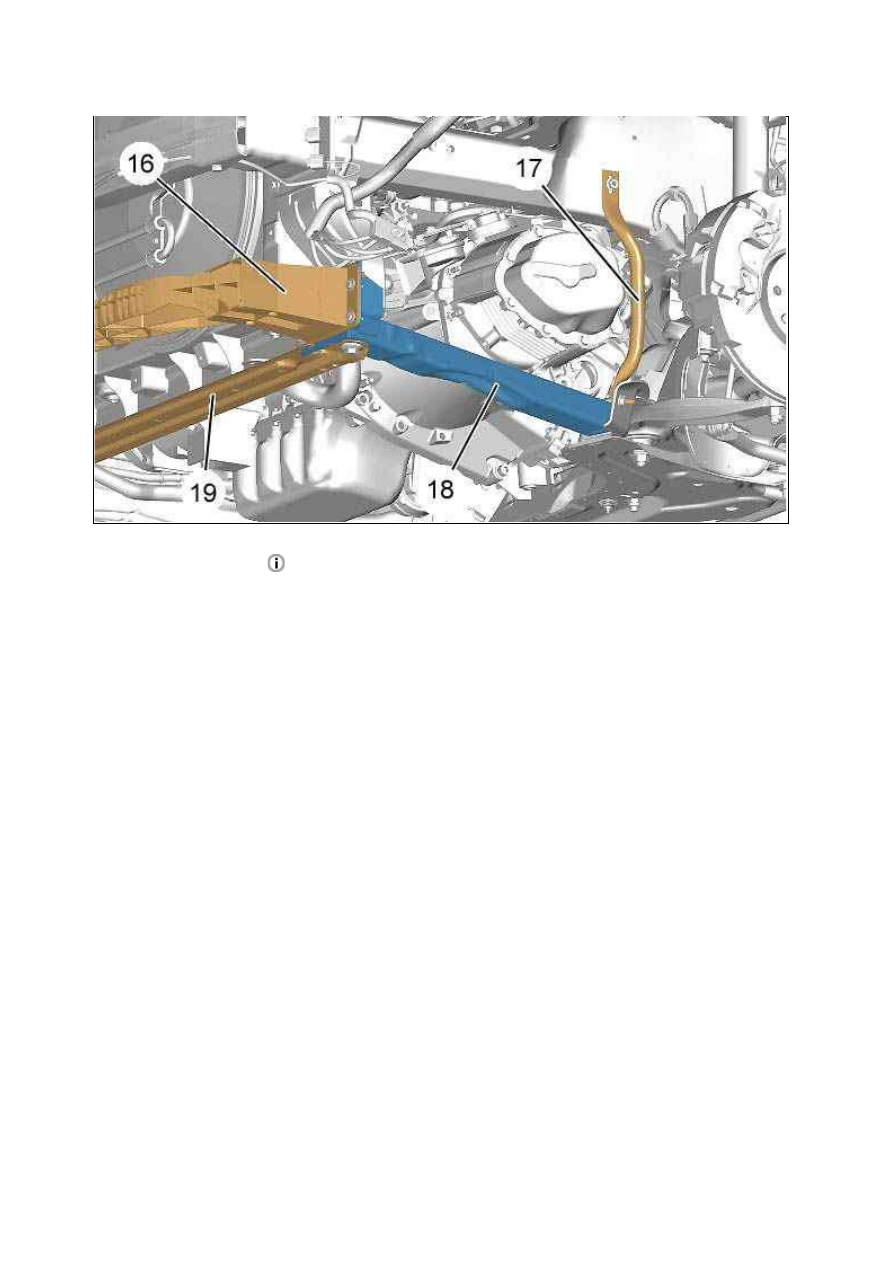

Снимите :



Нижнюю поперечину (19)



Поглотитель удара (16), в случае наезда на пешехода



Удлинитель подрамника (18)



Тягу (17) (в зависимости от типа двигателя)

2.2. Снятие (продолжение)

Ослабьте : Нижние болты соединительной муфты двигатель/коробка передач (Не снимать).
Поддерживать :



Коробку передач ; С помощью подъемного крана сервисной станции



Двигатель ; С помощью цехового домкрата

Рисунок : B2CM0U0D

Снять передний бампер

.

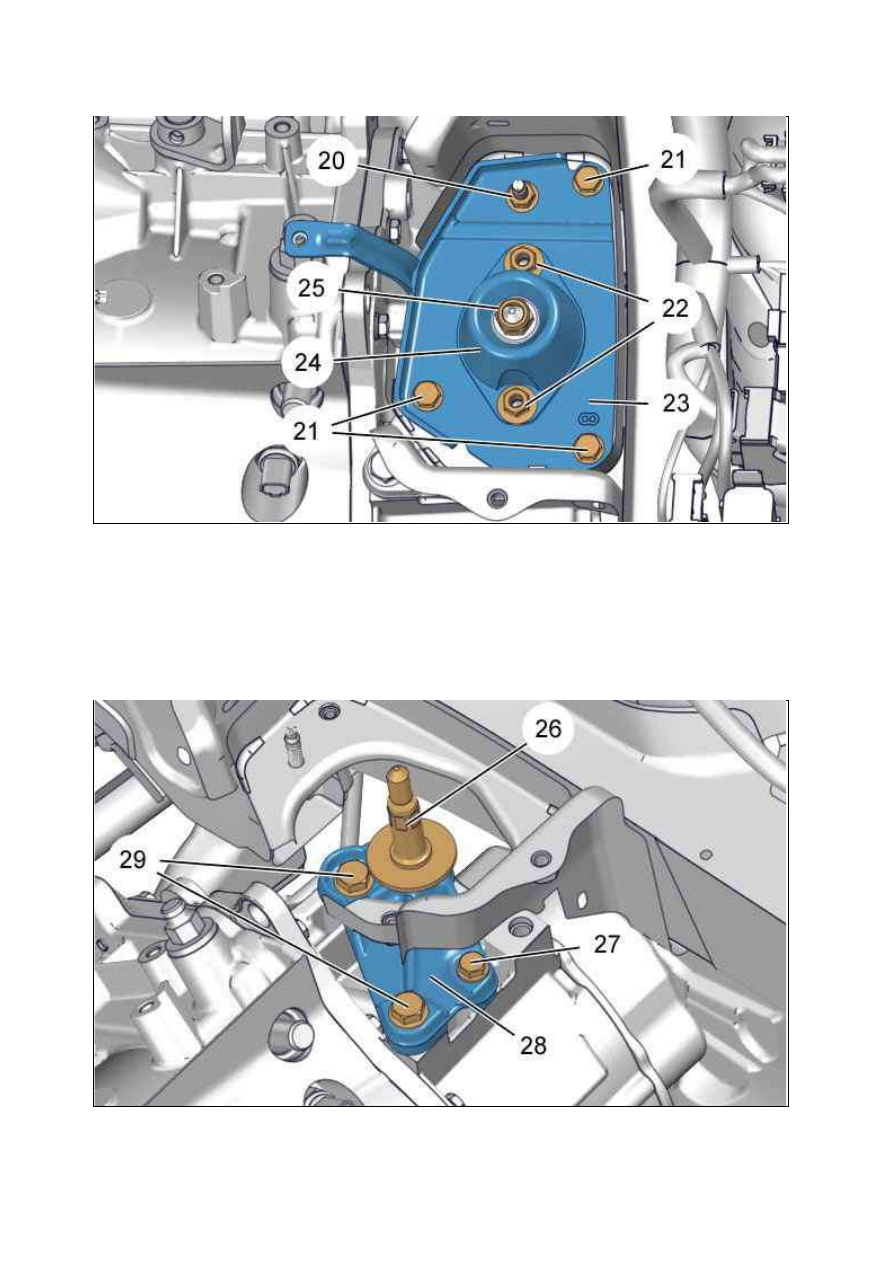

Снимите :



Гайку оси упругой опоры (25)



Гайки эластичной прокладки (22)



Эластичная прокладка (24)



Болты крепления платы (20), (21)



Пластина (23)

Снимите :

Рисунок : B1BM16FD

Рисунок : B1BM16GD
