Peugeot Partner (B9). Руководство - часть 73

ВНИМ АНИЕ : Предусмотрите вытекание тормозной жидкости .Использовать ветошь.

Отсоединить фиксатор (16) (Не снимать).
Отсоедините гидравлическую трубку (17) (в "f").
Снимите :



2 болты (18)



Рабочий цилиндр гидропривода сцепления (19)

6.2. У становка

ВНИМ АНИЕ : Соблюдайте требуемые моменты затяжки.

ВНИМ АНИЕ : При присоединении пошевелить гидравлическую трубку (17) по ее оси и не использовать
ее в качестве рычага, чтобы не повредить ее.

Слегка смазать соединение тяги исполнительного цилиндра сцепления (19) и вилки сцепления ; С
использованием смазки G12.
Установите :



Рабочий цилиндр гидропривода сцепления (19)



2 болты (18) (Новые винты)

Зажать фиксатор (16).
Присоединить трубку гидравлической системы (17) (в "f").

Проверить расположение тяги исполнительного цилиндра сцепления (19) в вилке сцепления.

7. У становка вместе с гидроцилиндром

7.1. Снятие

ВНИМ АНИЕ : При соединении и разъединении перемещать гидравлическую трубку только вдоль ее оси и
не прикладывать усилие в качестве рычага, чтобы не поломать трубку.

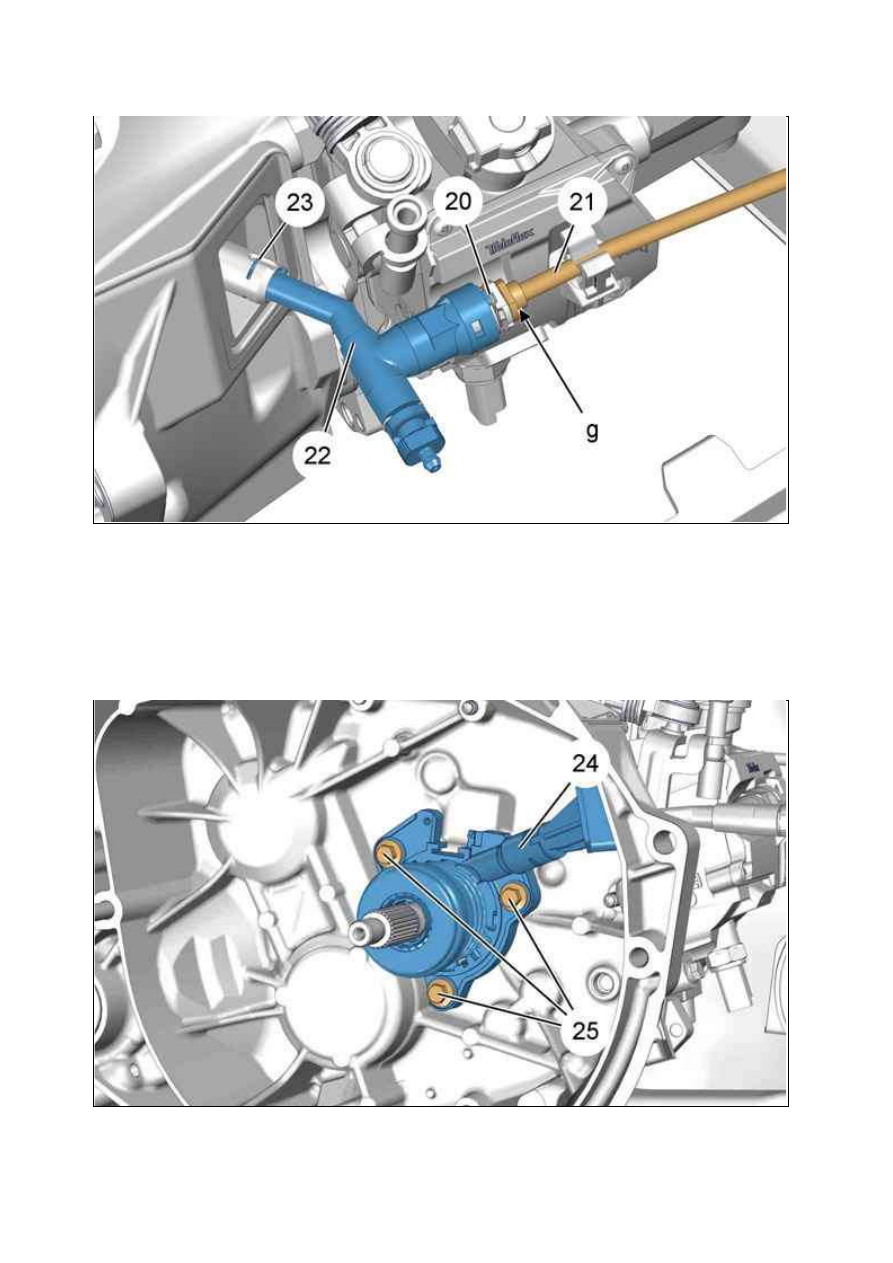

Рисунок : B2BG00XD

Отсоединить фиксатор (20) (Не снимать).
Отсоедините гидравлическую трубку (21) (в "g").
Снимите :



Фиксатор (23)



Ш туцер прокачки (22)



Коробку передач

Снимите :

Рисунок : B2BG00ZD

Рисунок : B2BG010D



болты (25)



Гидравлический привод выжимного подшипника (24)

7.2. У становка

ВНИМ АНИЕ : Соблюдайте требуемые моменты затяжки.

ВНИМ АНИЕ : При присоединении пошевелить гидравлическую трубку (21) по ее оси и не использовать
ее в качестве рычага, чтобы не повредить ее.

Установите :



Гидравлический привод выжимного подшипника (24)



болты (25)



Коробку передач



Ш туцер прокачки (22)



Фиксатор (23)

Зажать фиксатор (20).
Присоединить трубку гидравлической системы (21) (в "g").

8. Гидравлическая трубка сцепления

ВНИМ АНИЕ : При соединении и разъединении перемещать гидравлическую трубку (10) только вдоль ее
оси и не прикладывать усилие в качестве рычага, чтобы не поломать трубку.

ПРИМ ЕЧАНИЕ :  Сущствует  2  системы  соединения  трубки  гидропривда  (10)  с  исполнительным
цилиндром сцепления (11).

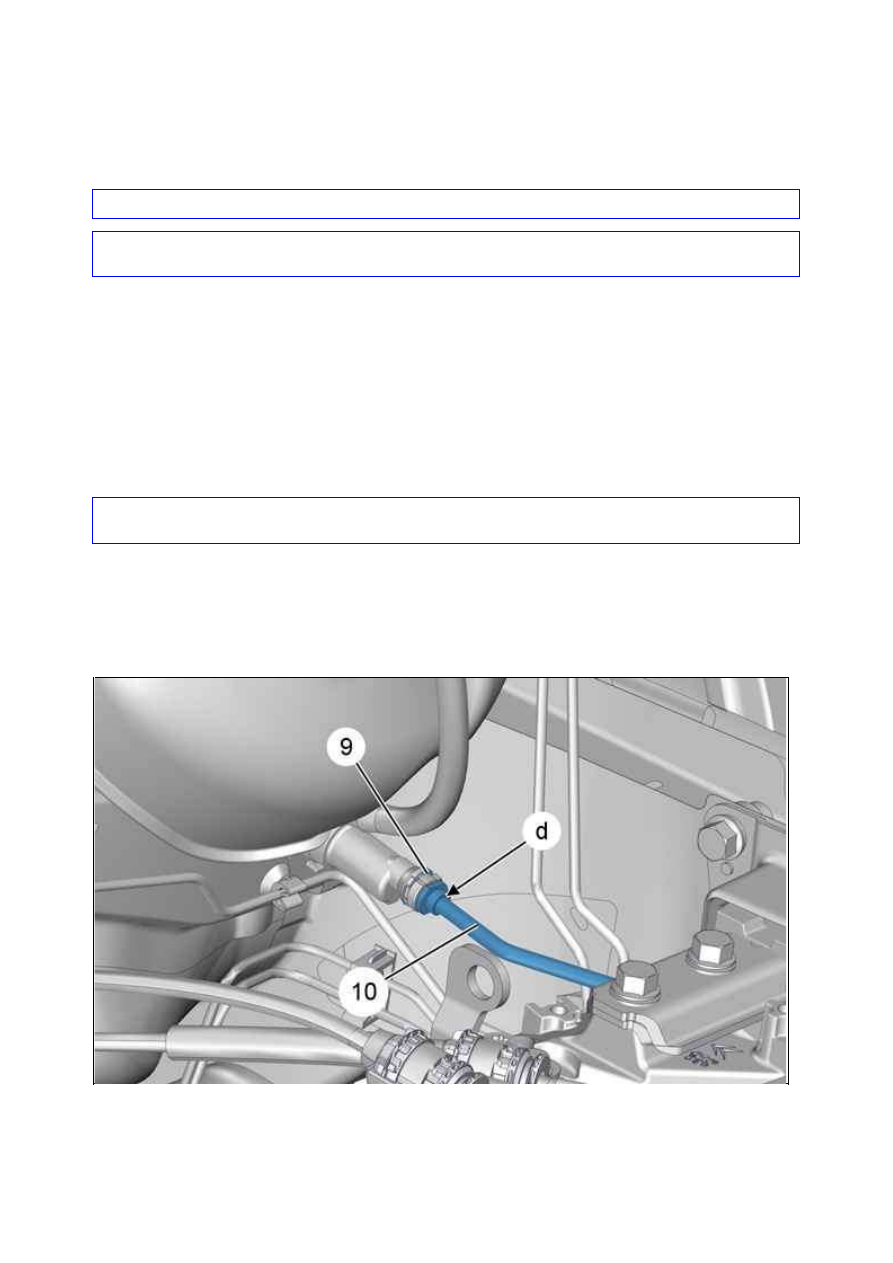

8.1. Снятие : Со стороны главного цилиндра привода сцепления

Отсоединить фиксатор (9) (Не снимать).
Отсоедините гидравлическую трубку (10) (в "d").

Рисунок : B2BG011D

8.2. Снятие : Со стороны исполнительного цилиндра привода сцепления (Система
прокачки с двойным фиксатором)

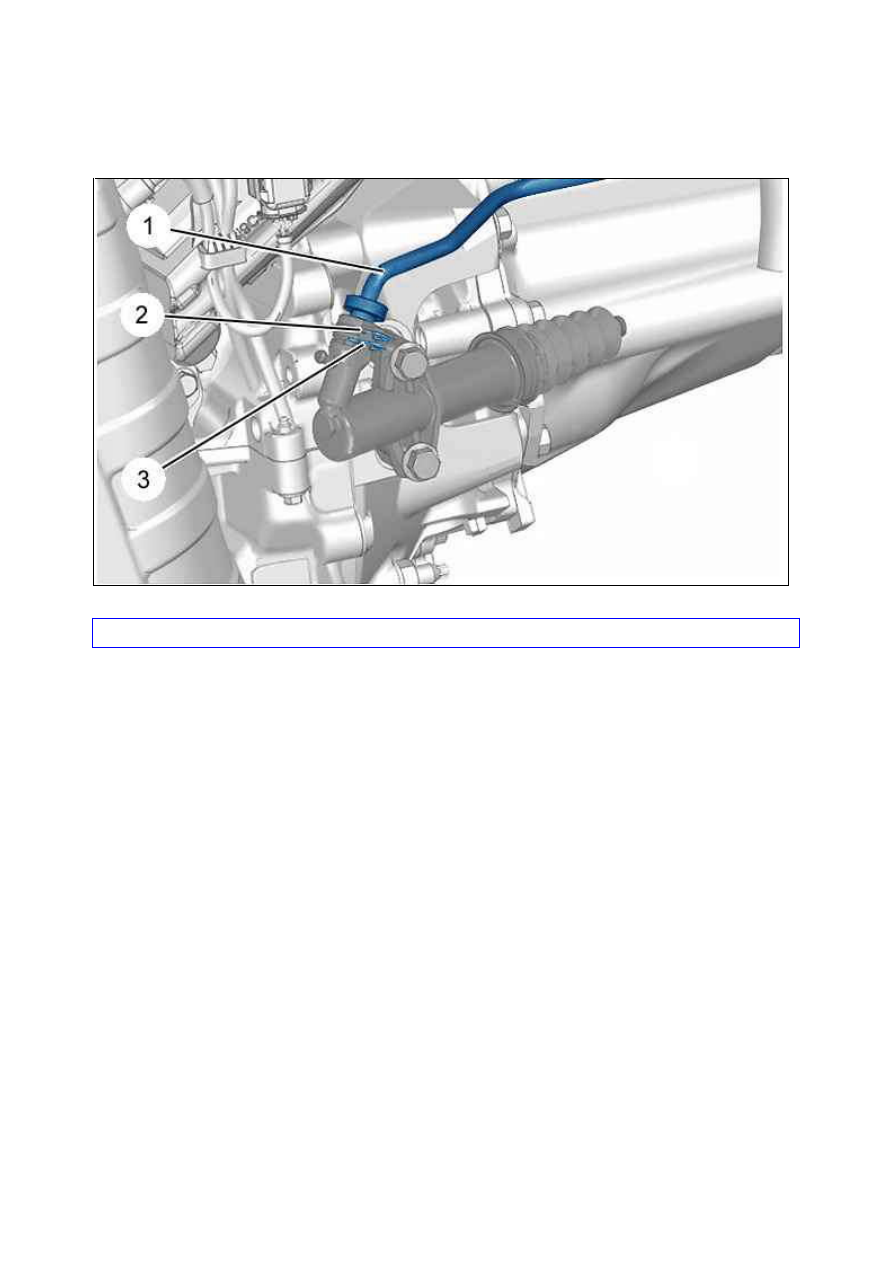

ВНИМ АНИЕ : Предусмотрите вытекание тормозной жидкости. Использовать ветошь.

Отсоедините фиксаторы (2), (3) (Не снимать).
Отсоедините гидравлическую трубку (1).

8.3. Снятие : Со стороны исполнительного цилиндра привода сцепления (Система
прокачки с винтом)

Рисунок : B2BG012D
