Peugeot Partner (B9). Руководство - часть 57

ПРОВЕРК А : К ОНТУ Р РЕЦИРК У ЛЯЦИИ ОТРАБОТАВШ ИХ ГАЗОВ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. К лапан рециркуляции отработавших газов с электроприводом (EGR)

(1) Клапан рециркуляции отработавших газов с электроприводом .

ПРИМ ЕЧАНИЕ : Компьютер управления двигателем управляет электроклапаном EGR.

Выберите следующие переключения в диагностическом приборе :



Меню : система впрыска



Проверка приводов



Электрический клапан системы EGR

Проверить наличие щелчка срабатывания электроклапана EGR.

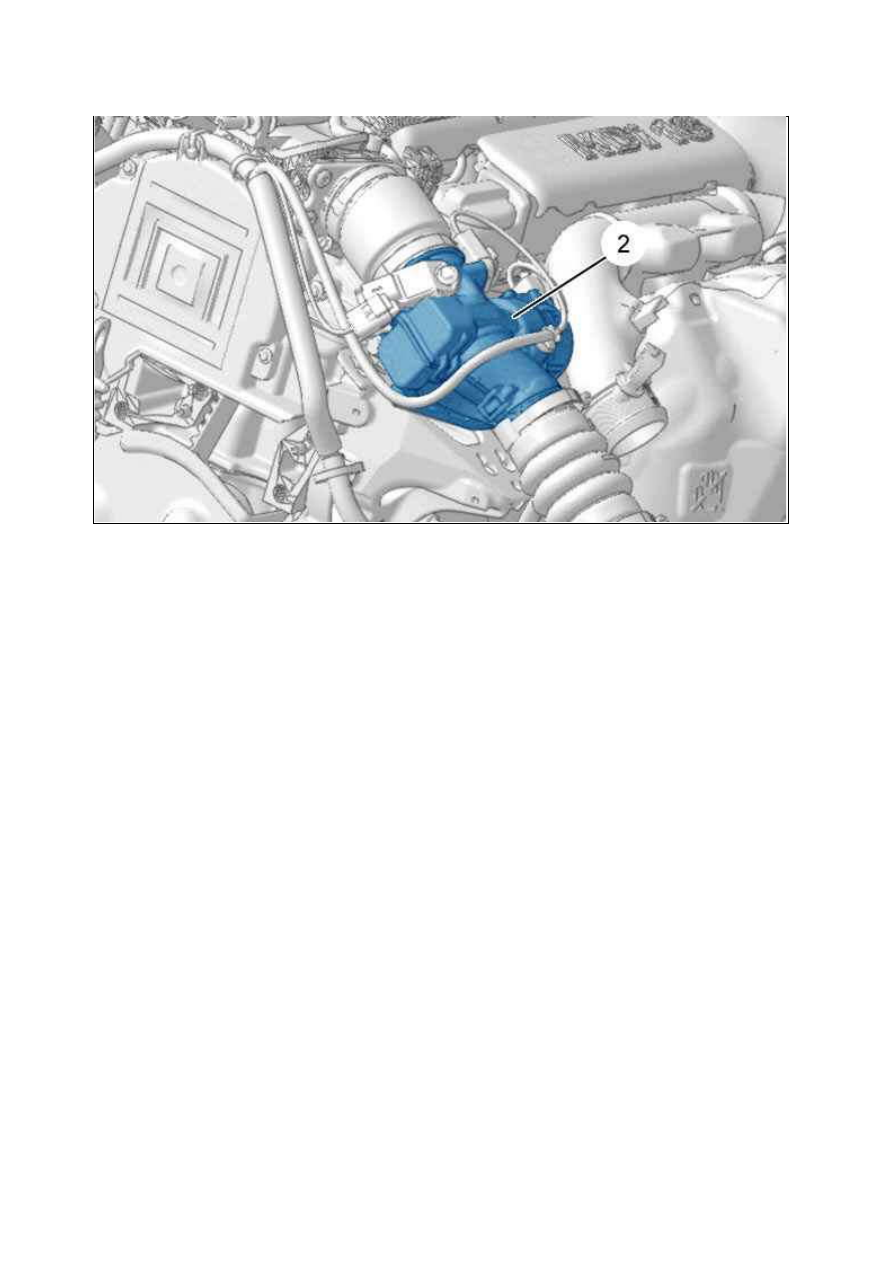

2. Блок дроссельной заслонки (Автомобиль, не оснащенный фильтром твердых
частиц)

Рисунок : B1KP01YD

(2) Блок дроссельной заслонки .
Выберите следующие переключения в диагностическом приборе :



Меню : система впрыска



Проверка приводов



Электромагнитный клапан дроссельной заслонки EGR

Проверить наличие заметного на слух стука в блоке дроссельной заслонки .

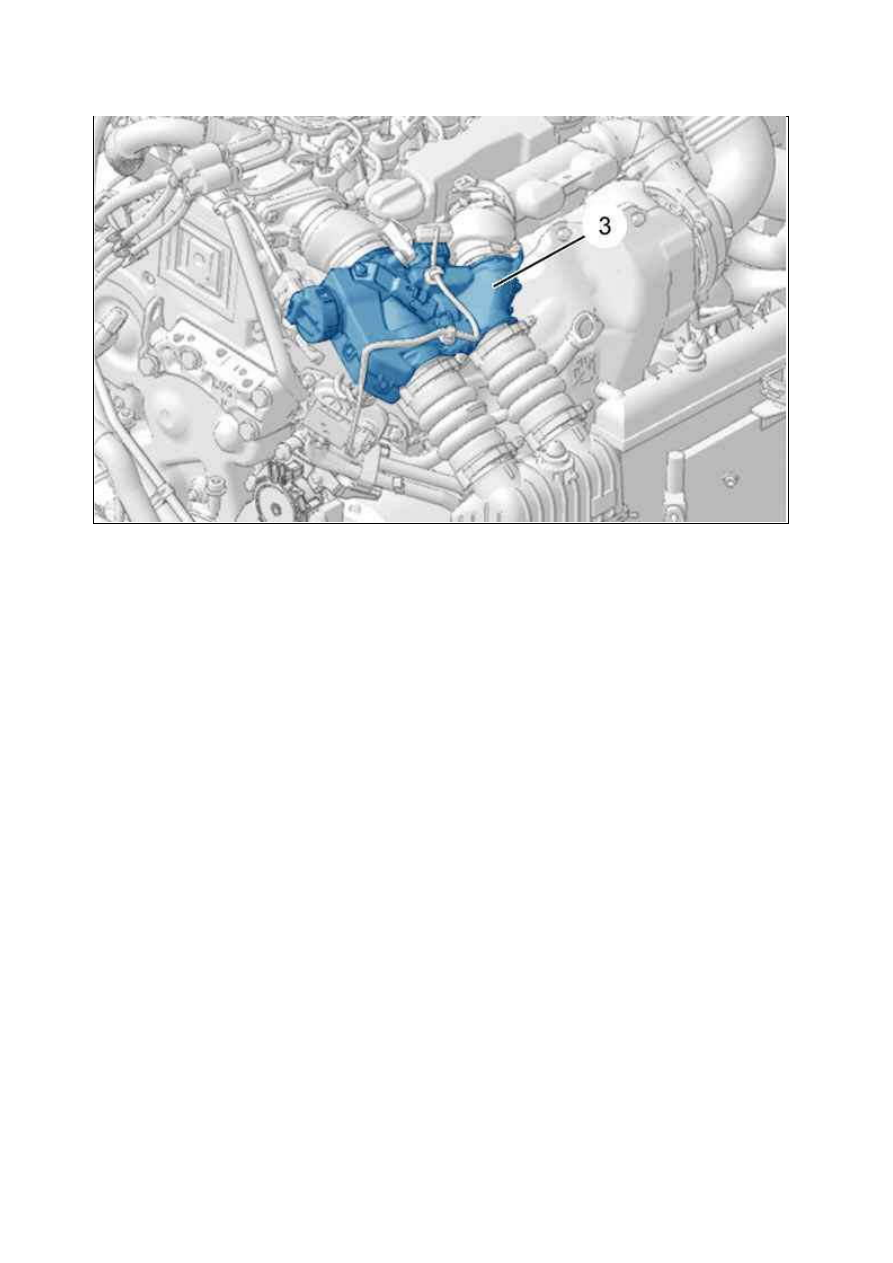

3. Двойной блок дроссельной заслонки (Автомобиль, оснащенный фильтром
твердых частиц)

Рисунок : B1KP01ZD

(3) Двойной блок дроссельной заслонки .
Выберите следующие переключения в диагностическом приборе :



Меню : система впрыска



Проверка приводов



Электромагнитный клапан дроссельной заслонки EGR



Электромагнитный клапан перепускной дроссельной заслонки

Проверьте хорошо слышимое щелканье двойного блока дроссельной заслонки .

Рисунок : B1KP020D

СНЯТИЕ ­ У СТАНОВК А : ЭЛЕК ТРИЧЕСК ИЙ К ЛАПАН СИСТЕМ Ы EGR /

ТЕПЛООБМ ЕННИК  РЕЦИРК У ЛЯЦИИ ОТРАБОТАВШ ИХ ГАЗОВ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Зажим для снятия хомутов типа CLIC (­).0172­Z.

2. Снятие

Снять декоративную крышку двигателя .
Отсоединить аккумуляторную батарею .
Снимите :



Верхняя интегрированная система впуска воздуха



Топливный фильтр (/)



Опору топливного фильтра

2.1. Версия без теплообменника системы EGR

Рисунок : E5AP308D
