Peugeot Partner (B9). Руководство - часть 7

8. К онтур турбонаддува

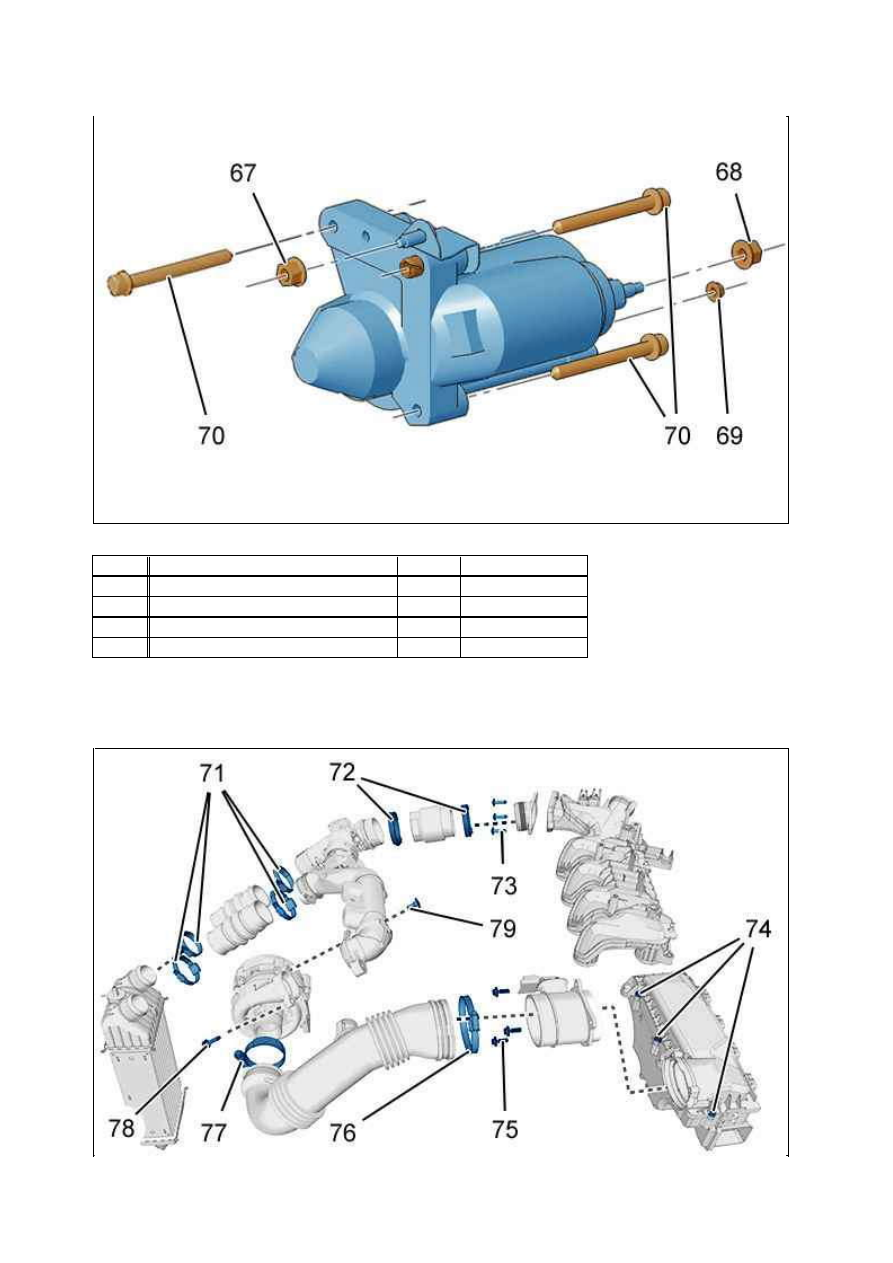

Рисунок : D1BP01AD

М етка  Обозначение

Этап

М омент затяжки

(67)

гайка ­ Лапка стартера

Затяжка  1 дН.м

(68)

гайка ­ Кабель питания стартера

Затяжка  1 дН.м

(69)

гайка ­ Кабель возбуждения стартера  Затяжка  0,5 дН.м

(70)

болта ­ Стартер

Затяжка  2 дН.м

9. К онтур рециркуляции отработавших газов

10. Система охлаждения двигателя

Рисунок : B1BB0HGD

М етка  Обозначение

Этап

М омент затяжки

(71)

хомутов ­ Теплообменник

Затяжка  0.3 дН.м

(72)

хомутов ­ Дозатор воздуха

Затяжка  0.3 дН.м

(73)

болта ­ Муфта трубопровода впуска воздуха

Затяжка  0,8 дН.м

(74)

болта ­ Крышка воздухоочистителя

Затяжка  0.5 дН.м

(75)

болта ­ Расходомер воздуха

Затяжка  0.3 дН.м

(76)

хомутов ­ Теплообменник

Затяжка  0.3 дН.м

(77)

хомутов ­ Теплообменник

Затяжка  0,3 дН.м

(78)

болта ­ Глушитель шума турбокомпрессора

Затяжка  0.6 дН.м

(79)

Специальный болт­ Глушитель шума турбокомпрессора  Затяжка  0.4 дН.м

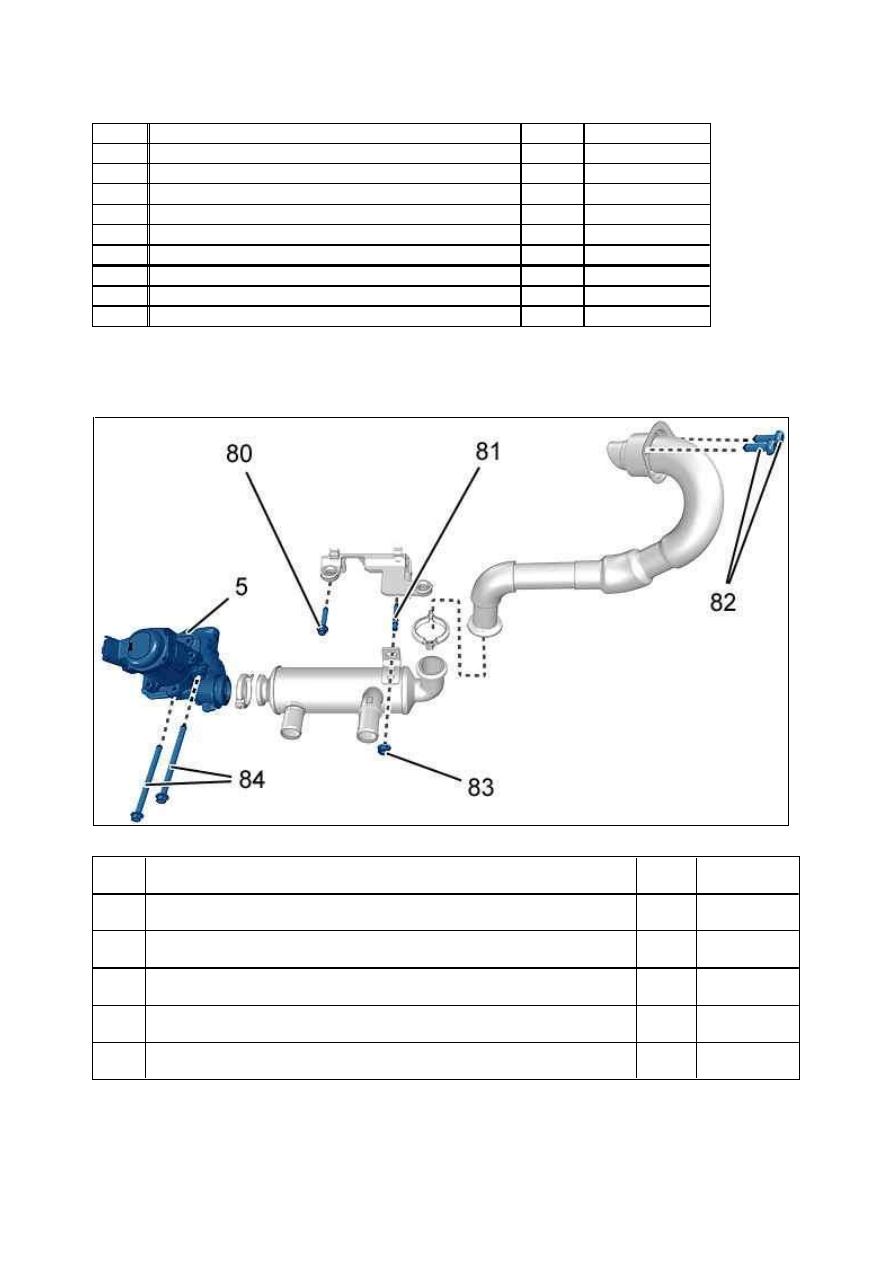

Рисунок : B1BB0HHD

М етка  Обозначение

Этап

М омент
затяжки

(80)

болта ­ Опора корпуса воздухоочистителя

Затяжка  0.7 дН.м

(81)

Ш пилька ­ Опора корпуса воздухоочистителя

Затяжка  0.5 дН.м

(82)

болта ­ Трубка рециркуляции отработавших газов (EGR)

Затяжка  0,6 дН.м

(83)

гайка ­ Теплообменни системы рециркуляции отработавших газов (В
зависимости от комплектации)

Затяжка  1 дН.м

(84)

болта ­ Электроклапан системы рециркуляции отработавших газов (EGR)
(В зависимости от комплектации)

Затяжка  1 дН.м

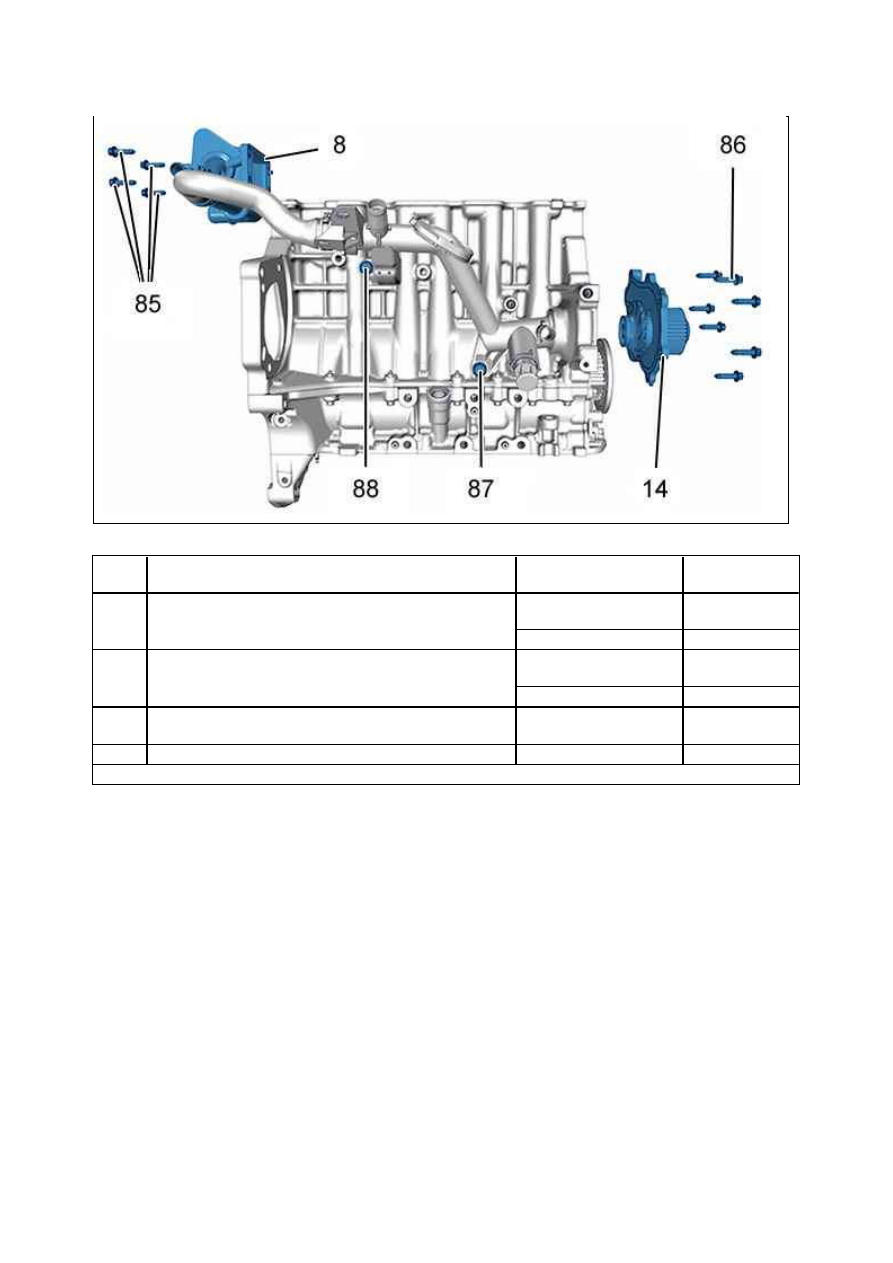

Рисунок : B1BB0P8D

М етка  Обозначение

Этап

М омент
затяжки

(85)

Крепление выпускного блока охлаждающей жидкости

Предварительная
затяжка

0,3 дН.м

Затяжка

0,7 дН.м

(86)

Болты крепления насоса охлаждающей жидкости (* )

Предварительная
затяжка

0,4 дН.м

Затяжка

0,9 дН.м

(87)

Болты крепления входного коллектора охлаждающей
жидкости

Затяжка

1,8 дН.м

(88)

Болты крепления трубки для охлаждающей жидкости

Затяжка

1.8 дН.м

(* ) Соблюдать правильный порядок затяжки резьбовых соединений

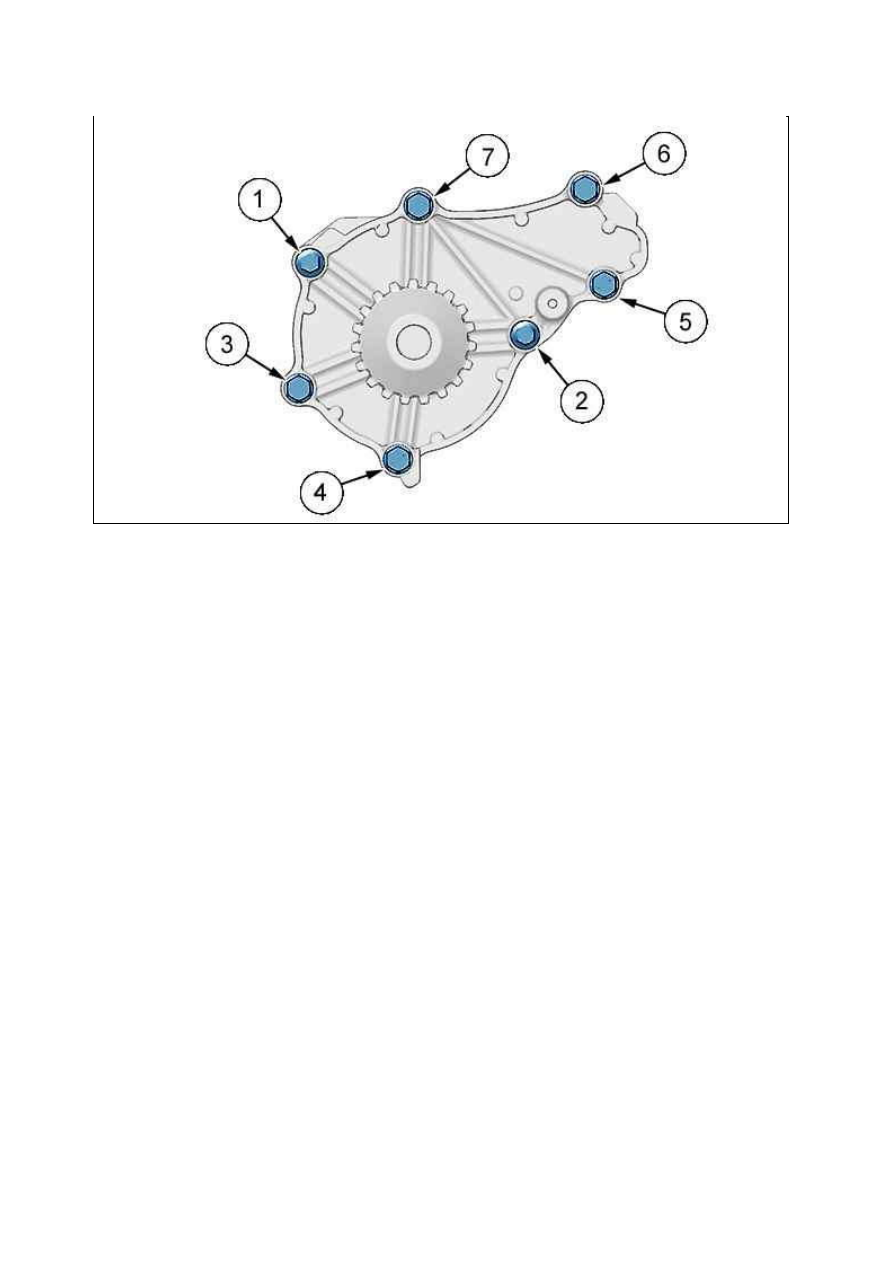

Порядок затяжки болтов крепления (86) насоса охлаждающей жидкости .

Рисунок : B1BPS6QD
