8

В случае неисправности

325

3008-2_ru_Chap08_en cas-de-panne_ed01-2016

Лампы с колбами желтого цвета (используются
в фонарях указателей поворотов и боковых
повторителях) следует заменять лампами с
аналогичными техническими параметрами и
колбами того же цвета.

При обратной установке тщательно
закройте защитный кожух, чтобы
обеспечить герметичность светового
прибора.

Замена ламп в фарах ближнего

света

(на моделях с галогенными

фарами)

F

  Снимите защитный кожух, потянув

язычок фиксатора.

F

  Потяните разъем и отсоедините его.

F

  Потяните лампу и извлеките ее.

F

  Замените лампу.

Установка на место осуществляется в
обратной последовательности.

Замена ламп в фарах дальнего

света

(на моделях с галогенными

фарами)

F

  Снимите защитный кожух, потянув

язычок фиксатора.

F

  Поверните держатель лампы на

четверть оборота и извлеките его.

F

  Извлеките лампу и замените ее.

Установка на место осуществляется в
обратной последовательности.

В случае неисправности

326

3008-2_ru_Chap08_en cas-de-panne_ed01-2016

Замена ламп в

противотуманных фарах

(на моделях с галогенными

фарами)

F

  Установите плоскую отвертку в

отверстие декоративной накладки.

F

  Потяните на себя накладку, чтобы снять

ее с переднего бампера.

F

  При помощи отвертки Torx, снимите два

фиксирующих винта модуля.

F

  Извлеките модуль из гнезда.

F

  Отсоедините электроразъем от

держателя лампы.

F

  Поверните держатель на четверть

оборота и извлеките его.

F

  Замените держатель с лампой.

Установка на место осуществляется в
обратной последовательности.

Для замены ламп такого типа можно
обратиться в сервисную сеть PEUGEOT
или в специализированный техцентр.

8

В случае неисправности

327

3008-2_ru_Chap08_en cas-de-panne_ed01-2016

Замена боковых фонарей

(LED-светодиоды)

Замену фонарей, работающих на
светодиодах следует осуществлять
в сервисной сети PEUGEOT или в
специализированном техцентре.

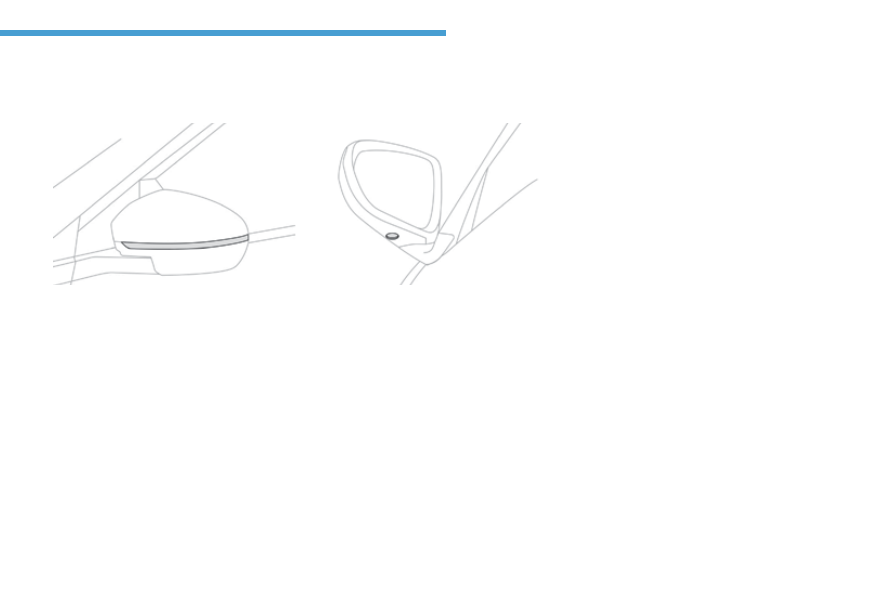

Замена боковых повторителей

указателей поворотов (LED-светодиоды)

Замену фонарей, работающих на
светодиодах следует осуществлять
в сервисной сети PEUGEOT или в
специализированном техцентре.

В случае неисправности

328

3008-2_ru_Chap08_en cas-de-panne_ed01-2016

Указатели поворотов

(на крыльях)

F

  Откройте крышку багажника и

открепите заглушку с соответствующей
строны.

F

  Ослабьте гайку крепления фонаря при

помощи трубчатого ключа на 10 мм.

F

  Чтобы гайка не упала за обивку крыла,

подложите туда тряпку.

F

  Отверните рукой и снимите гайку

крепления фонаря.

F

  Освободите фонарь от удерживающего

фиксатора и одновременно слегка
отводите его назад.

Задние фонари

1.



Стоп-сигналы (LED).

2.



Стояночные / дневные ходовые огни

(LED).

3.



Указатели поворотов (WY16W желтые).

4.



Фонари заднего хода (W16W).

5.



Противотуманный фонарь (P21W).

LED: светодиоды.

F

  Действуя с наружной стороны, осторожно извлеките

фонарь, потянув его назад, затем вверх.

F

  Отсоедините от фонаря разъем электрожгута.

F

  Поверните на четверть оборота держатель лампы и

извлеките его при помощи универсального пинцета.

F

  Извлеките и замените лампу.

Установку фонаря производите в обратной
последовательности.
