Opel Zafira Tourer (2015 год). Руководство - часть 58

234

Вождение и управление автомобилем

При запуске двигателя символы в

обоих наружных зеркалах заднего

вида загорятся на короткое время,

указывая на исправность системы.
Включить или отключить систему

можно в меню Настройки инфор‐

мационного дисплея,

см. Сохранение индивидуальных

настроек 3 147.
При отключении системы на экран

информационного центра води‐

теля (DIC) выдается соответствую‐

щее сообщение.

Зоны обнаружения

Датчики системы охватывают зону

примерно 3 метра по обе стороны

автомобиля. Эта зона начинается у

наружного зеркала заднего вида и

уходит назад примерно на 3 метра.

Высота зоны обнаружения состав‐

ляет примерно от 0,5 метра до

2 метров от земли.
Система отключается, если авто‐

мобиль буксирует прицеп.
Система предупреждения о пре‐

пятствиях в боковых мертвых зо‐

нах игнорирует неподвижные пре‐

пятствия, такие как ограждения,

столбы, бордюры, стены и балки.

Система также не обнаруживает

другие припаркованные автомо‐

били и автомобили, движущиеся во

встречном направлении.

Неисправности

Даже в обычных условиях система

может иногда не выдавать свое‐

временные предупреждения. В ус‐

ловиях повышенной влажности это

может происходить чаще.
Система предупреждения о пре‐

пятствиях в боковых мертвых зо‐

нах не будет работать, если левый

или правый угол заднего бампера

залеплен грязью, снегом или

инеем, а также во время сильного

дождя. Инструкции по очистке

3

 306.

В случае выхода системы из строя

или возникновения временного

сбоя в ее работе на дисплей ин‐

формационного центра водителя

(DIC) выводится сообщение. Если

неисправность не пропадает, обра‐

титесь за помощью на станцию тех‐

обслуживания.

Камера заднего вида

Камера заднего вида облегчает

управление автомобилем при дви‐

жении задним ходом, отображая на

дисплее участок за автомобилем.
Передаваемое камерой изображе‐

ние отображается на цветном ин‐

формационном дисплее.

9 Предупреждение

Камера заднего вида не заме‐

няет зрение водителя. Обра‐

тите внимание, что препят‐

ствия, находящиеся вне поля

зрения камеры и датчиков сис‐

темы упреждающей помощи

при парковке, например, под

бампером или днищем автомо‐

биля, отображаться не будут.
Не двигайтесь задним ходом,

глядя только на информацион‐

ный дисплей. Прежде чем на‐

чать движение задним ходом,

необходимо осмотреть про‐

странство за автомобилем и во‐

круг него.

Вождение и управление автомобилем

235

Включение

Камера заднего вида включается

автоматически при включении пе‐

редачи заднего хода.

Порядок работы

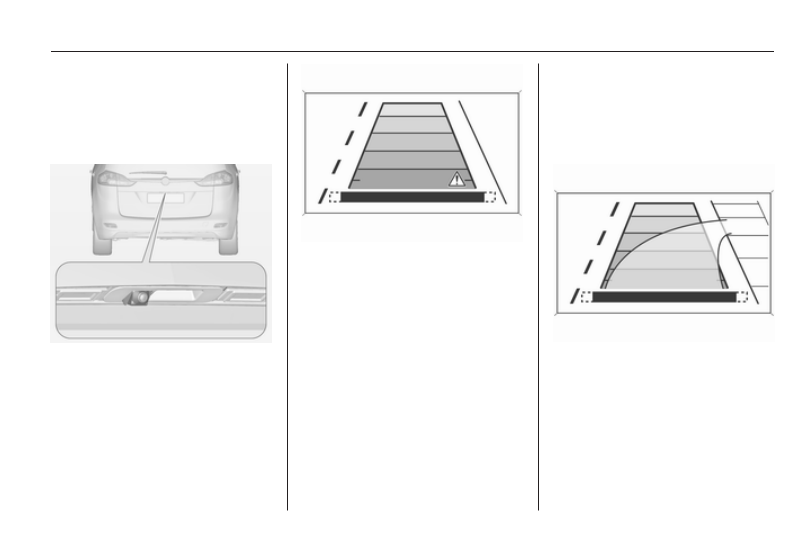

Камера установлена на крон‐

штейне подвески выпускной трубы

и имеет угол обзора 130°.

Высокое расположение камеры

позволяет видеть на дисплее зад‐

ний бампер, что помогает води‐

телю сориентироваться в про‐

странстве.
Камера имеет ограниченный об‐

зор. Изображение на экране не поз‐

воляет получить представления о

реальной дистанции до препят‐

ствия.

Направляющие линии

На передаваемое камерой изобра‐

жение проецируются динамиче‐

ские направляющие линии с интер‐

валом 1 м, позволяющие опреде‐

лить расстояние до препятствия.

Отображается траектория движе‐

ния автомобиля в соответствии с

углом установки рулевого колеса.
Эту функцию можно отключить в

меню Настройки на информацион‐

ном дисплее. Сохранение индиви‐

дуальных настроек автомобиля

3

 147.

236

Вождение и управление автомобилем

Предупреждающие знаки

Предупреждающие знаки отобра‐

жаются в виде треугольников 9,

накладываемых поверх изображе‐

ния, и указывают на препятствия,

обнаруженные задними датчиками

системы упреждающей помощи

при парковке.

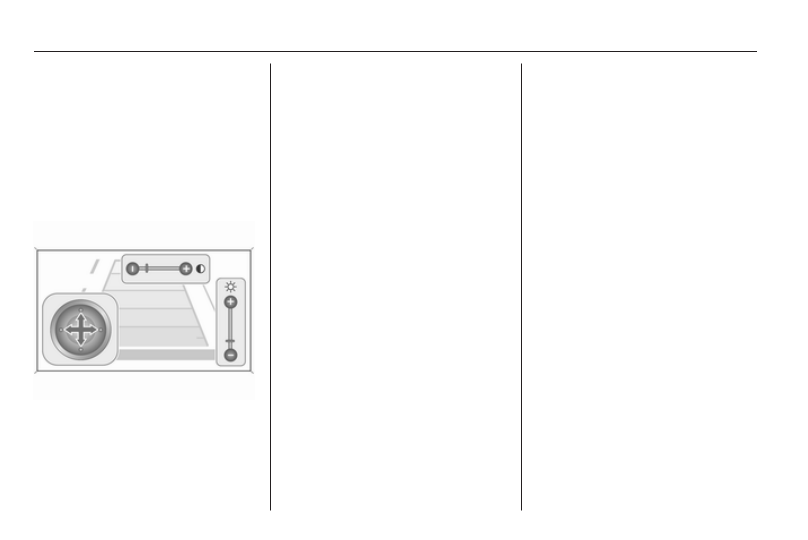

Настройки дисплея

Яркость можно регулировать кноп‐

ками со стрелками вверх/вниз на

многофункциональной ручке.
Контрастность регулируется кноп‐

ками со стрелками влево/вправо на

многофункциональной ручке.

Выключение

Камера отключается при достиже‐

нии определенной скорости движе‐

ния передним ходом, а также если

передача заднего хода не исполь‐

зуется в течение примерно

10 секунд.
Активацию и отключение камеры

заднего вида можно настроить в

меню Настройки информацион‐

ного дисплея. Сохранение индиви‐

дуальных настроек 3 147.

Неисправности

Сообщения о неисправностях вы‐

водятся в верхней строке инфор‐

мационного дисплея вместе со зна‐

ком 9.
Камера заднего вида не может

функционировать должным об‐

разом в следующих условиях:

■ пространство вокруг автомобиля

плохо освещено,

■ в объектив камеры попадает сол‐

нечный свет или свет фар дру‐

гого автомобиля,

■ объектив камеры обледенел, за‐

бился снегом или грязью. Очи‐

стите объектив, промойте его во‐

дой и вытрите мягкой тканью,

■ задняя дверь багажного отделе‐

ния закрыта неполностью,

■ задняя часть автомобиля повре‐

ждена в аварии,

■ наблюдаются резкие перепады

температуры.

Помощник по дорожным

знакам

Порядок работы

Система обнаружения дорожных

знаков предназначена для обнару‐

жения определенных дорожных

знаков при помощи камеры, распо‐

ложенной в передней части авто‐

мобиля, и отображения информа‐

ции о них на информационном

центре водителя.

Вождение и управление автомобилем

237

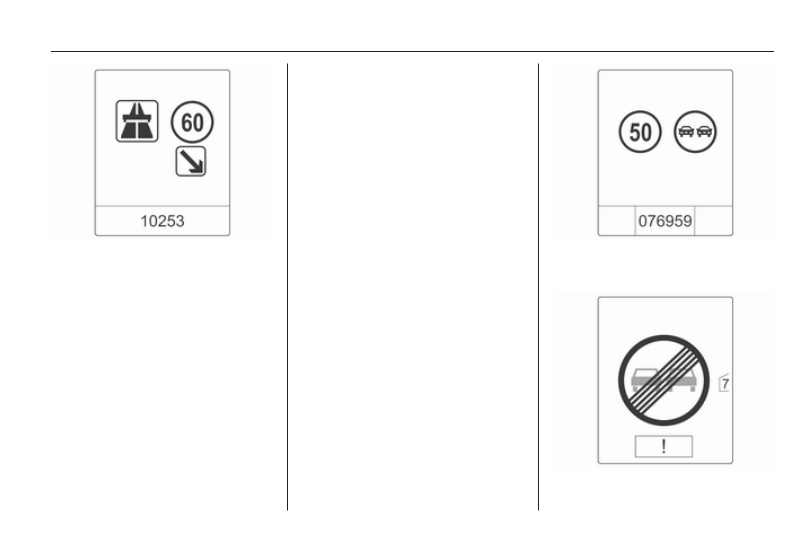

Система позволяет обнаруживать

следующие дорожные знаки:
Ограничительные и запрещающие

знаки

■ ограничение скорости
■ обгон запрещен
■ окончание действия ограниче‐

ний скорости

■ окончание действия запрета на

обгон

Дорожные знаки

начало и окончание:

■ скоростная автомагистраль
■ федеральные автомагистрали
■ улицы с пешеходным движением

Знаки дополнительной информа‐

ции

■ знаки дополнительной информа‐

ции к дорожным знакам

■ ограничение езды с прицепом
■ мокрая дорога
■ скользкая дорога
■ направление поворота

Знаки ограничения скорости дви‐

жения отображаются на дисплее

информационного центра води‐

теля до тех пор, пока система не

обнаружит другой знак ограниче‐

ния скорости, знак конца зоны ог‐

раничения скорости или не истечет

заданный интервал времени.

На дисплее могут отображаться

несколько знаков.
