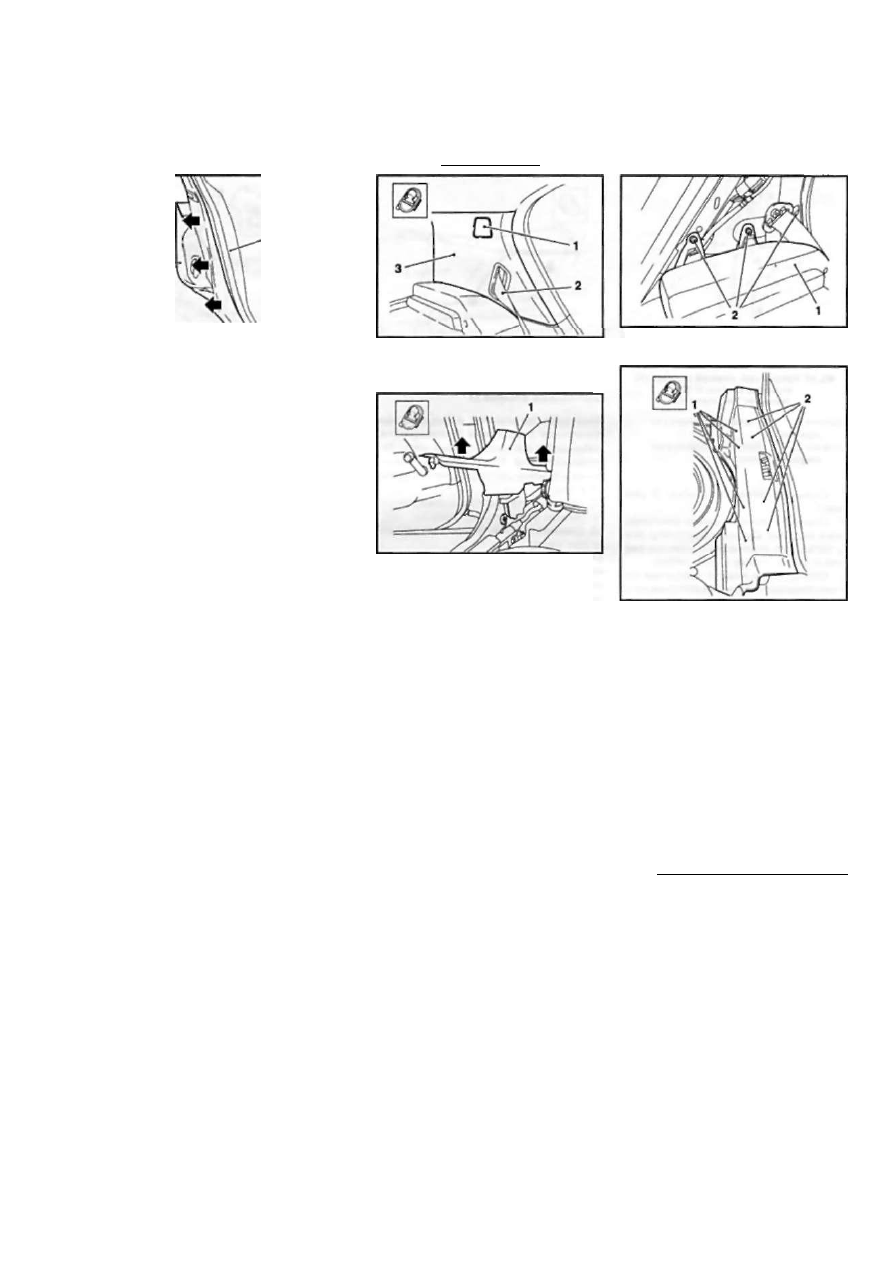

37.1 Уплотнитель (1) двери

2 Стыки уплотнителя
3 Внутренняя кроша

38.14 Снятие накладки (1) центральной

консоли при помощи пластмассового

клина (2)

37 Снятие и установка

уплотнителя двери

1 Откройте дверь и снимите уплотни­

тель с рамы двери (см. сопр. иллюст­

рацию).

2 При установке уплотнителя насади­
те его на ребро дверной рамы и плотно
прижимайте его, постепенно продвига­

ясь по всему периметру дверного про­
ема. При этом следите за тем, чтобы

внутренняя кромка (см. иллюстрацию

37.1) располагалась над внутренней от­
делкой. Замечание: При наличии по­
вреждений нанесите специальный рези­
новый клей в местах стыка уплотнения
и сожмите концы уплотнителя.

38 Снятие и установка

центральной консоли

М о д е л и Astra

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).

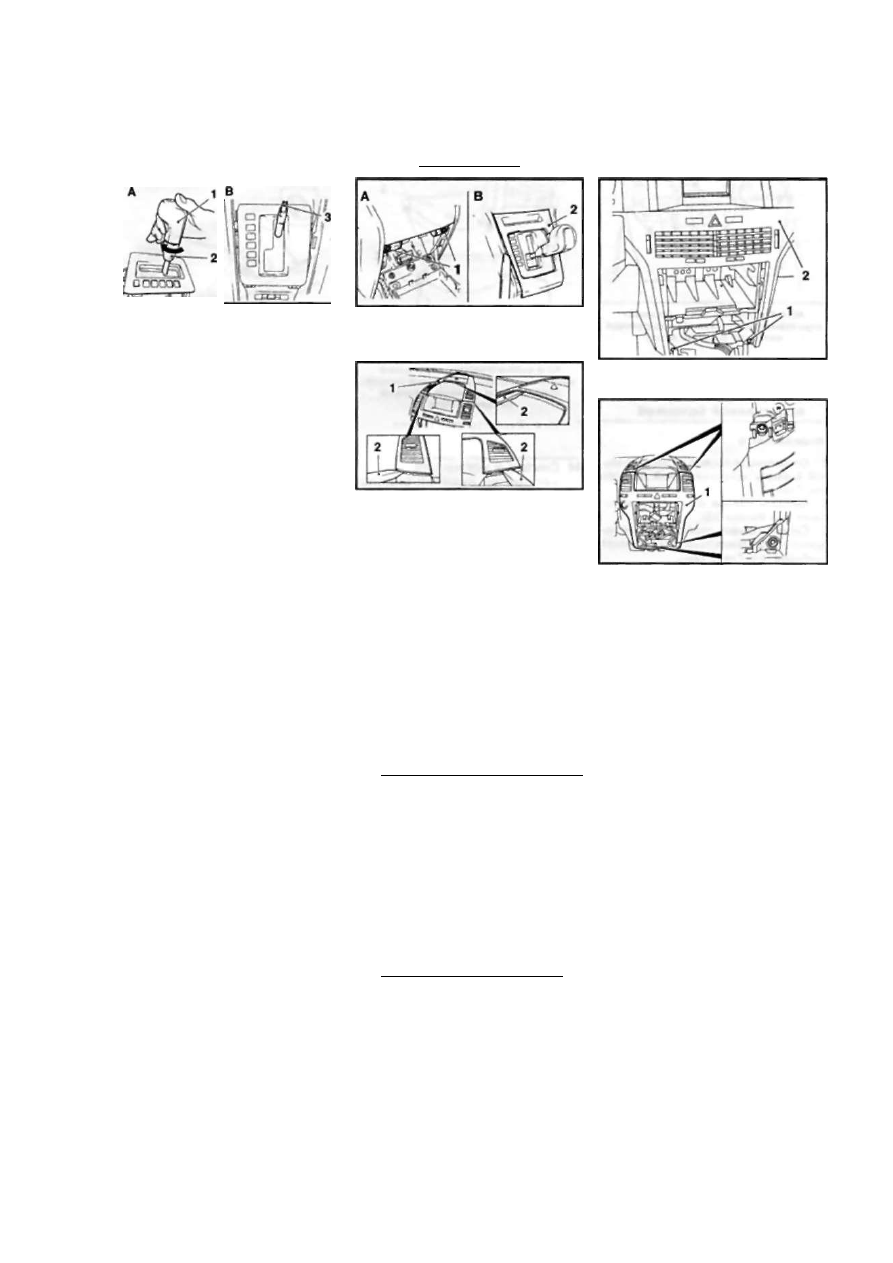

2 Отделите вещевой ящик централь­
ной консоли 8 8 точках и извлеките его

(см. сопр. иллюстрацию).

3 Сдвиньте оба передних сиденья до

предела вперед и выверните 2 винта
крепления (см. иллюстрацию 38.2)

центральной консоли.
4 Отпустите с задней стороны консо-

38.2 Снятие вещевого ящика (1)

центральной консоли

2 Задние крепежные винты централь­

ной консоли

38.16 Крепежные винты (указаны

стрелками) и разъемы (1) электропро­

водки центральной консоли

ли центральную гайку крепления ее к

полу.
5 Извлеките лоток передней пепель­

ницы (см. Главу «Органы управления и

приемы эксплуатации», Раздел 17).

6 Снимите крышку диагностического

разъема центральной консоли.

7 Снимите крышку основания рычага

селектора (АТ)/переключения передач

(РКПП) (см. Раздел 39).
8 Подденьте пластмассовым клином и

снимите пыльник с рычага стояночного

тормоза. Сдвиньте оба передних сиде­

нья до предела назад.
9 Выверните 2 крепежных винта по

бокам консоли в передней ее части (см.

сопр. иллюстрацию) и 1 винт под ры­

чагом стояночного тормоза.

10 Выверните 2 крепежных винта в ниж­

ней части консольной секции панели

приборов над посадочным гнездом пе­

редней пепельницы, осторожно потяни­

те центральную консоль и снимите ее.

11 Установка производится в порядке,

обратном порядку снятия. Обратите вни­

мание, чтобы при установке передняя

часть консоли попала в направляющие.

М о д е л и Zafira

12 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).

13 Взведите рычаг стояночного тормо­

за.

38.9 Передние крепежные винты (1 и 2)

центральной консоли

39.5 Снятие крышки (3) основания

рычага переключения передач (модели

с РКПП)

/ Крепежные винты

2 Пыльник рычага переключения

передач

14 Осторожно при помощи пластмассо­

вого клина отожмите 2 фиксатора (см.

солр. иллюстрацию) и отделите пере­

днюю накладку центральной консоли из

направляющей.

15 Аналогично снимите заднюю наклад­

ку с торца центральной консоли. Отсо­

едините 3 разъема электропроводки с

обратной стороны накладки.

16 Выверните по 2 крепежных винта

сзади и спереди центральной консоли

и рассоедините 2 разъема электропро­

водки (см. сопр. иллюстрацию). Сни­

мите центральную консоль с днища ав­

томобиля.

17 Установка производится в обратном

порядке.

39 Снятие и установка

крышки основания рычага

переключения передач/

селектора

М о д е л и Astra

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).

2 При соответствующей комплектации

извлеките переднюю пепельницу из цен­

тральной консоли (см. Главу «Органы
управления и приемы эксплуатации»,

Раздел 17).

3 На моделях, необорудованных пе­
пельницей, снимите крышку вещевого
ящика перед рычагом переключения пе-

Г л а в а 11  К у з о в

281

39.12 Снятие рукоятки (1) рычага

селектора

2 Фиксирующая втулка

3 Приводная штанга блокировки рычага

селектора

редач/селектора. Вытяните ящик вверх,
подцепив его двумя пальцами за отвер­
стия в днище, и рассоедините разъем
электропроводки с обратной стороны

12-вольтной розетки.

4 Возьмитесь сзади за крышку под
рычагом стояночного тормоза, сильно
потяните ее вверх и отделите от цент­
ральной консоли.
5 На

 моделях с РКПП подденьте пла­

стмассовым клином пыльник рычага и
отделите его от крышки основания, за­
верните его наверх

 (см. сопр. иллюс­

трацию).
6 Выверните 2 крепежных винта

 (см.

иллюстрацию 39.5) и отделите крыш­

ку основания рычага переключения пе­
редач от центральной консоли.

7 На

 моделях с РКПП рассоедините

разьемы электропроводки с обратной
стороны крышки. Снимите крышку с
центральной консоли, при этом продень­
те пыльник рычага переключения пере­

дач вместе с рамкой через отверстие в

крышке.
8 На

 моделях с AT отсоедините и сни­

мите выключатель с обратной стороны
крышки.

9 Установка производится в обратном

порядке.

Модели Zafira

10 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).

11 На

 моделях, оборудованных РКПП.

при помощи пластмассового клина от­

делите пыльник рычага переключения

передач от ниши и заверните его наверх.

12 На

 моделях, оборудованных AT,

снимите рукоятку рычага селектора

 (см.

сопр. иллюстрацию), для чего отожми­
те фиксирующую втулку и поверните ее
на угол примерно 30' по часовой стрел­
ке. Нажмите кнопку снятия блокировки
на рукоятке и снимите рукоятку. Вни­
мание: Следите за тем, чтобы при сня­
той рукоятке приводная штанга блоки­

ровки рычага селектора не была вдав­
лена внутрь рычага!

13 Извлеките лоток пепельницы (см.

Главу -Органы управления и приемы эк­

сплуатации», Раздел 17).

14 При помощи пластмассового клина

39.15 Винты (1) крепления крышки (2)

ниши рычага переключения передач/

селектора (модели Zafira)

41.7 Снятие верхней накладки (1)

консольной секции при помощи

пластмассового клина (2)

отожмите 2 фиксатора и извлеките кор­
пус пепельницы из консоли.

15 Выверните 2 крепежных винта (см.

сопр. иллюстрацию), при помощи пла­
стмассового клина отделите крышку ос­

нования рычага от консоли. Вытяните
крышку назад и осторожно рассоедини­
те разъем электропроводки.

16 Установка производится в порядке,

обратном порядку снятия.  З а м е ч а н и е :
Рукоятка рычага селектора надевается

при нажатой кнопке блокировки.

40 Снятие и установка

пепельницы

Процедура снятия/установки лотка пе­
пельницы приведена в Главе -Органы

управления и приемы эксплуатации»,

Раздел 17. При необходимости снятия
корпуса задней пепельницы предвари­

тельно снимите вещевой ящик централь­

ной консоли (см. Раздел 38), отожмите

фиксаторы и извлеките корпус пепель­

ницы.

41 Снятие и установка

накладки консольной

секции панели приборов

М о д е л и Astra

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).
2 Снимите информационно-развлека­

тельную систему (см. Главу 12).

3 Снимите панель управления функци­
онированием HVAC (см. Главу 3).
4 Выверните 2 крепежных винта и от­

делите накладку от панели приборов

(см. солр. иллюстрацию). Рассоеди-

41.4 Винты (1) крепления накладки

консольной секции панели приборов

41.11 Винты крепления нижней

накладки (1) консольной секции панели

приборов

ните разъем электропроводки с обрат­
ной стороны накладки и отделите ее от

панели выключателей.
5 Установка производится в обратном
порядке.

М о д е л и Zafira

6 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи
(см. Главу 5).

7 Осторожно при помощи пластмассо­
вого клина отделите верхнюю накладку
консольной секции панели приборов
(см.  с о л р . иллюстрацию).
8 При соответствующей комплектации

рассоедините разъем электропроводки

датчика солнечных лучей с обратной

стороны накладки - датчик расположен

в крышке громкоговорителя.  З а м е ч а ­
н и е : Крышка громкоговорителя установ­

лена в верхнюю накладку, сам громко­

говоритель закреплен на панели прибо­

ров.

9 Демонтируйте информационно-раз­

влекательную систему (см. Главу 12).

10 Снимите панель управления функци­

онированием систем HVAC (см. Главу 3).

11 Выверните 4 крепежных винта (см.

сопр. иллюстрацию) и извлеките ниж­

нюю накладку с воздушными дефлекто­
рами из панели приборов. Рассоедини­
те разъем электропроводки с обратной
стороны накладки.

12 Установка производится в обратном

порядке.

2 8 2

Часть В:  О б о р у д о в а н и е  с а л о н а

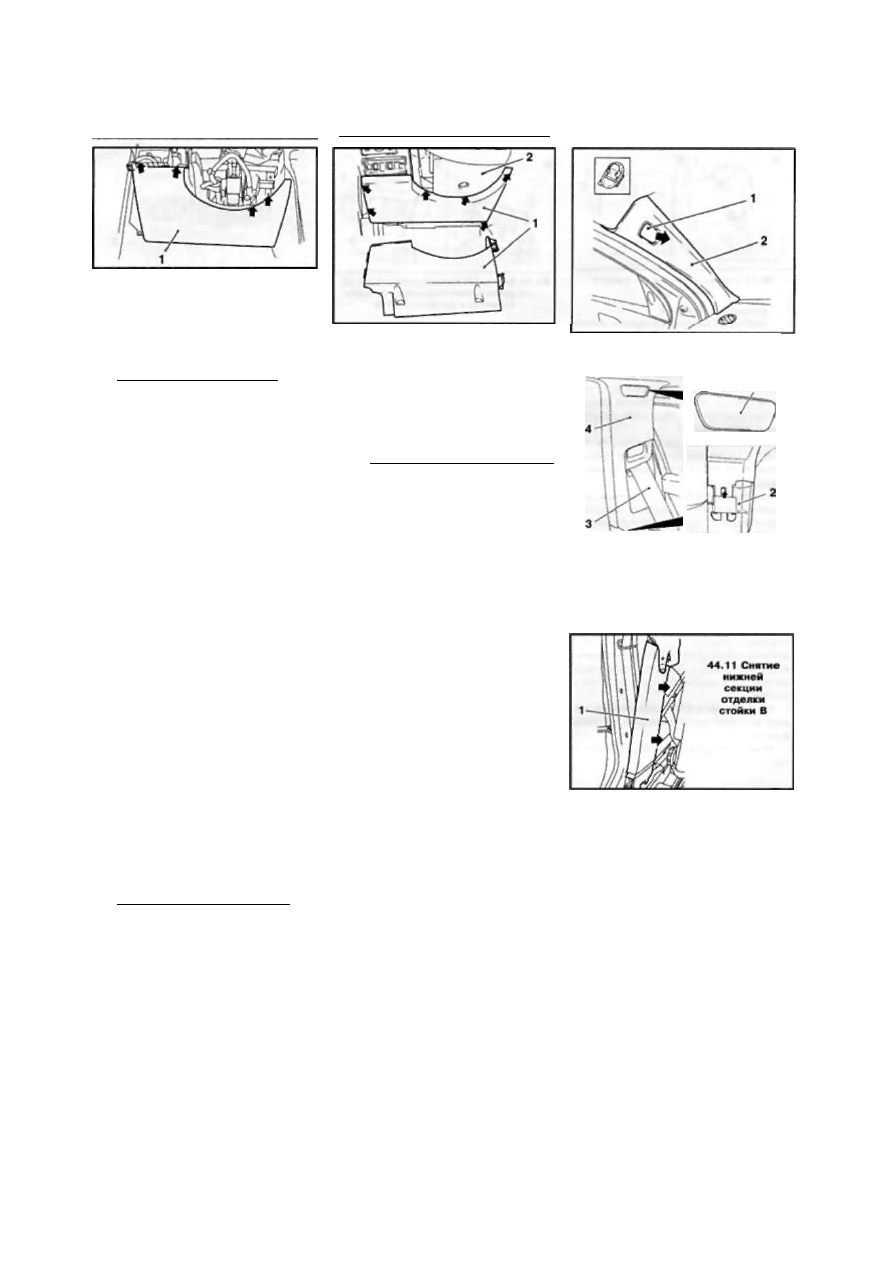

42.4 Крепежные винты (указаны

стрелками) облицовки (1) под рулевой

колонкой (модели Astra)

4 2  С н я т и е и  у с т а н о в к а  с е к ц и и

о т д е л к и  п а н е л и  п р и б о р о в
п о д  р у л е в о й  к о л о н к о й

М о д е л и Astra

1 Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи

(см. Главу 5).
2 Снимите нижний кожух рулевой ко­

лонки (см. Раздел 33).

3 Снимите панель переключателей на­

ружного освещения/подсветки панелей

приборов (см. Главу 12).

4 Выверните 4 крепежных винта в вер­

хней части отделочной панели

 (см.

сопр. иллюстрацию) и, потянув за вер­

хний край, снимите панель с нижних дер­

жателей.

5 Установка производится в обратном

порядке.

М о д е л и Zafira

6 Откройте переднюю дверь. При по­

мощи пластмассового клина отожмите 2

фиксатора и снимите левую боковую

секцию отделки с панели приборов.
7 Снимите левую нижнюю декоратив­

ную крышку панели приборов (см. Раз­

дел 34).

8 Выверните 6 крепежных винтов

 (см.

сопр. иллюстрацию), немного отожми­

те в сторону нижний кожух рулевой ко­

лонки и снимите отделочную панель.
9 Установка производится в обратном

порядке.

4 3  С н я т и е и  у с т а н о в к а

б о к о в о й  д е к о р а т и в н о й
п а н е л и  ц е н т р а л ь н о й

к о н с о л и  ( м о д е л и  Z a f i r a )

1 Снимите крышку основания рычага

переключения передач/селектора АТ(см.
Раздел 39). Замечание: Рукоятку рычага

при этом снимать не надо.
2 Снимите левую нижнюю декоратив­

ную крышку панели приборов (см. Раз­

дел 34).

3 При помощи пластмассового клина

отожмите 3 фиксатора и снимите боко­

вую декоративную панель центральной

консоли из ножного колодца.

4 Установка производится в обратном

порядке.

42.8 Винты (указаны стрелками)

крепления секции (1)  о т д е л к и панели

приборов под рулевой колонкой

(модели Zafira)

2 Нижний кожух рулевой колонки

4 4  С н я т и е и  у с т а н о в к а

э л е м е н т о в  о т д е л к и  с а л о н а
-  м о д е л и  Х э т ч б э к

Внимание: При выполнении работ вбли­

зи элементов системы дополнительной

безопасности (SP.S) соблюдайте осто­

рожность и выполняйте соответствую­

щие меры безопасности (см. Главу

«Органы управления и приемы эксплуа­

тации", Разделы 13 и 16)!

Внимание: При подключении аккумуля­

торной батареи никто не должен нахо­

диться в салоне автомобиля!

О т д е л к а  с т о й к и А

1 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).
2 Отверткой подденьте сервисную

крышку на отделке передней стойки

 (см.

сопр. иллюстрацию) и аккуратно от­

делите ее. постепенно продвигая отвер­

тку вдоль периметра крышки.
3 Введите пластмассовый клин под

отделку стойки А и отожмите фиксатор,

снимите отделку со стойки, потянув ее

по направлению вверх.

4 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

Верхняя секция  о т д е л к и стойки В

5 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).
6 Отсоедините крепление соответству­

ющего ремня безопасности с передне­

го сиденья (см. Главу 48).

7 При помощи отвертки подденьте

сервисную крышку верхней секции от­

делки стойки В

 (см. сопр. иллюстра­

цию) и аккуратно отделите ее, постепен­

но продвигая отвертку вдоль периметра

крышки.
8 Введите пластмассовый клин под

отделку стойки В и отожмите 6 фикса­

торов, затем разъедините верхнюю и

нижнюю секции отделки

 (см. иллюст­

рацию 44.7). Вытяните ремень безопас-

44.2 Снятие сервисной крышки (1)

о т д е л к и (2) стойки А

1

44.7 Снятие верхней секции  о т д е л к и

(4) средней стойки

/ Сервисная крышка

2 Соединение верхней и нижней

секций отделки

3 Ремень безопасности

ности из устройства для регулировки

высоты положения верхнего анкера и

снимите верхнюю секцию отделки со

стойки.
9 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки. Затяни­

те винт крепления ремня безопасности

с требуемым усилием (см. Специфика­

ции), предварительно смазав его резьбу

фиксирующим компаундом. Проверьте,

чтобы лямка ремня не была перекручен­

ной и свободно сматывалась барабаном.

Проверьте исправность функционирова­

ния ремня (см. Главу «Органы управле­

ния и приемы эксплуатации»).

Нижняя секция  о т д е л к и  с т о й к и В

10 Снимите внутреннюю отделку поро­

гов (см. ниже).

Г л а в а 11  К у з о в

283

44.15 Снятие

нижней секции

(1)  о т д е л к и

стойки С с

боковины (2)

кузова

11 Введите пластмассовый клин под

отделку стойки В и отожмите 4 фикса­
тора, затем разъедините верхнюю и ниж­
нюю секции отделки и снимите нижнюю
секцию со стойки

 (см. сопр. иллюст­

рацию).

12 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

О б л и ц о в к а  с т о й к и С

13 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).

14 Снимите заднее сиденье вместе со

спинкой (см. Раздел 49),

15 Снимите нижнюю отделку, отжав фик­

саторы боковины

 (см. сопр. иллюст­

рацию).

16 Отсоедините крепление соответству­

ющего ремня безопасности от бокови­
ны.

17 При помощи отвертки подденьте

сервисную крышку верхней секции от­

делки стойки С

 (см. сопр. иллюстра­

цию) и аккуратно отделите ее, постепен­

но продвигая отвертку вдоль периметра
крышки. Введите пластмассовый клин
под отделку стойки С и отожмите 5 фик­
саторов.

18 Вытяните ремень безопасности из

направляющей и снимите отделку стой­
ки.

19 Установка производится в порядке,

обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки. Затяни­
те винт крепления ремня безопасности

с требуемым усилием, предварительно
смазав его резьбу фиксирующим ком­

паундом. Проверьте, чтобы лямка ремня
не была перекрученной и свободно сма­

тывалась барабаном. Проверьте функци­

онирование ремня (см. Главу «Органы
управления и приемы эксплуатации»).

Боковая  о т д е л к а багажного
о т д е л е н и я

20 Снимите заднее сиденье вместе со
спинкой (см. Главу 49).
21 Снимите отделку стойки С (см. выше)
и отделку задка (см. ниже).
22 Выверните 3 верхних винта крепле­
ния отделки

 (см. сопр. иллюстрацию),

а затем рассоедините разъем электро­
проводки.
23 При помощи пластмассового клина

44.17  О т д е л к а (3) стойки С

Сервисная крышка

Ремень безопасности

44.22 Винты (2) крепления  о т д е л к и (1)

багажного  о т д е л е н и я

44.26 Снятие внутренней  о т д е л к и (1)

порогов

отожмите 3 фиксатора, отделите отдел­
ку от рамы двери задка и извлеките ее
из багажного отделения.
24 Установка производится в порядке,
обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

Внутренняя  о т д е л к а порогов

25 Откройте передние и задние двери
и снимите уплотнители с дверных про­
емов (см. Раздел 37).
26 При помощи пластмассового клина
отожмите 5 фиксаторов и отделите от­

делку порогов от дверных проемов

 (см.

сопр. иллюстрацию) и вытяните ее
вверх.
27 Установка производится в порядке,
обратном порядку снятия. Перед уста­
новкой проверьте состояние фиксаторов
и правильность их сопряжения с отдел­
кой порогов, при необходимости заме­
ните. Внимание: Проверьте прокладку
электропроводки - провода, проложен­
ные вдоль дверного проема, не должны
пережиматься! Следите, чтобы внутрен­
няя кромка уплотнителя оказалась по­
верх отделки.

О т д е л к а порога  з а д к а

28 Откройте дверь задка.

29 На

 моделях Astra GTC снимите

крышку пола багажного отделения, извле­
ките шаровую опору тягово-сцепного ус­

тройства, откиньте вперед спинку задне­

го сиденья и извлеките багажный ящик.
30 При помощи пластмассового клина

отожмите 4 фиксатора задней кромки, а

44.30 Фиксаторы (1 и 2)  о т д е л к и

порога задка

затем еще 4 фиксатора со стороны ба­
гажного отделения и снимите отделку
рамы дверного проема задка

 (см. сопр.

иллюстрацию). Замечание: На моде­
лях Astra GTC со стороны багажного от­

деления отделка закреплена тремя фик­

саторами.
31 Установка производится в порядке,
обратном порядку снятия, при этом сле­

дите, чтобы внутренняя кромка уплотни­

теля оказалась поверх отделки.

45 Снятие и установка

элементов отделки салона

- модели Универсал

Замечание: На данных моделях отдел­
ка стойки А, стойки В и внутренняя от­

делка порогов снимаются также как на

моделях Хэтчбэк (см. Раздел 44).

Внимание: На моделях, оборудованных

головными подушками безопасности,
соблюдайте соответствующие меры бе­
зопасности (см. Главу «Органы управ­
ления и приемы эксплуатации», Разделы

13 и 16)!

См. также предупреждения в начале Раз­

дела 44.

Верхняя  с е к ц и я  о т д е л к а  с т о й к и С

1 Отсоедините провода и заизолируй-

те клеммы батареи (см. Главу 5).
2 Снимите заднюю потолочную наклад­
ку (см. ниже).
