Opel Astra h. Рулевое управление

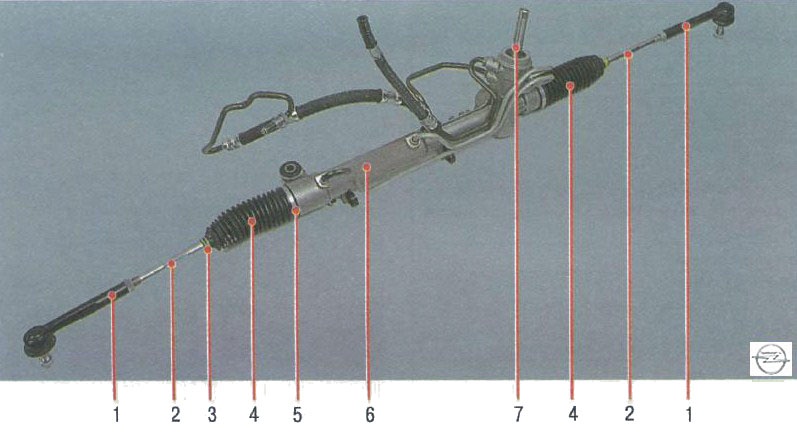

Рис. 8.1. Рулевой механизм с электрогидроусилителем: 1 – наконечник рулевой тяги; 2 – рулевая тяга; 3,5 – хомуты чехла; 4 – защитный чехол; 6 – картер рулевого мезанизма; 7 – вал рулевого механизма.

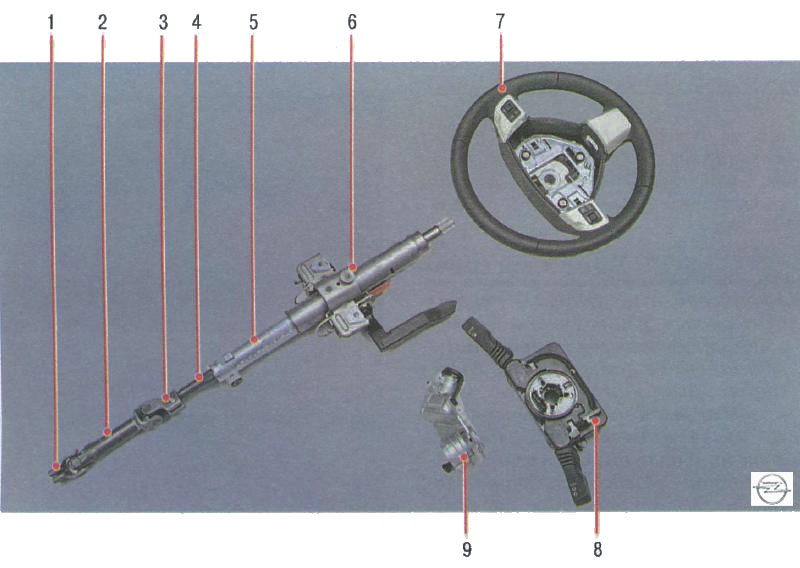

Рис. 8.2. Рулевая колонка: 1 – карданный шарнир промежуточного вала; 2 – промежуточный вал; 3 – карданный шарнир рулевого вала; 4 – вал рулевой колонки; 5 – корпус рулевой колонки; 6 – механизм регулировки положения рулевой колонки; 7 – рулевое колесо; 8 – подрулевые переключатели; 9 – выключатель (замок) зажигания.

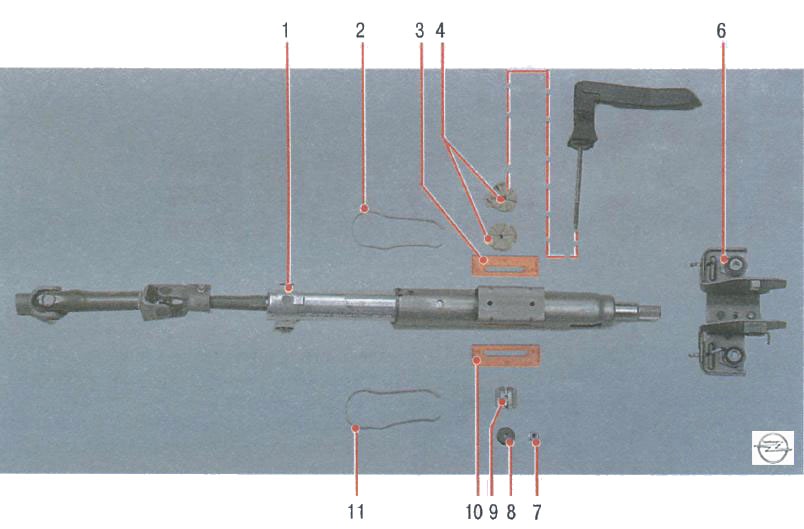

Рис. 8.3. Механизм регулировки положения рулевой колонки.
На автомобили Opel Astra устанавливают рулевое управление с рулевым
механизмом типа шестерня-рейка, оснащенным электрогидравлическим
усилителем, и травмобезопасной рулевой колонкой, регулируемой по углу
наклона.
