Опель Астра. Замена блока управления ABS (ESP MK60)

ВНИМАНИЕ

Важно соблюдать инструкции по работе с гидравлическим модулятором иблоком управления антиблокировочной системы тормозов.

Снятие

Снимите гидравлический модулятор с блоком управления антиблокировочной системы тормозов.

Присоедините тягу крепления к гидравлическому модулятору.

Отверните 2 заглушки от гидравлического модулятора.

Установите удерживающую тягу (рис. 6.30).

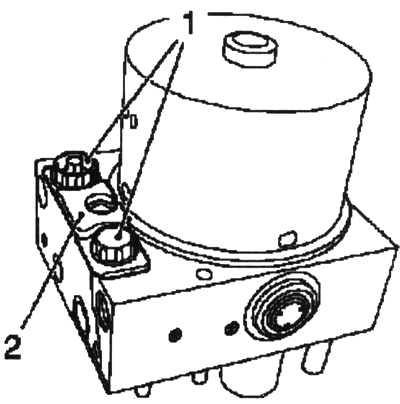

Рис. 6.30. Снятие гидравлического модулятора:

1 — заглушки; 2 — удерживающая тяга

Заверните 2 заглушки в гидравлический модулятор.

Отсоедините блок управления антиблокировочной системы тормозов от гидравлического модулятора, отвернув 2 болта крепления (рис. 6.31).

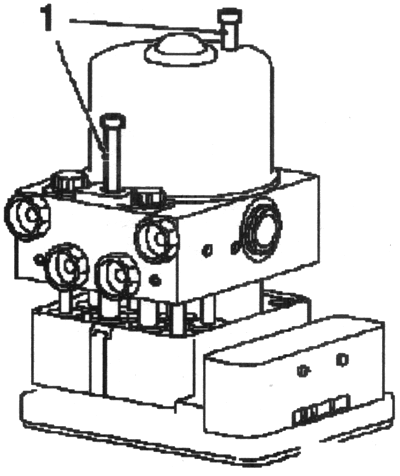

Рис. 6.31. Крепление блока управления:

1 — болты

ВНИМАНИЕ

Снимите блок управления антиблокировочной системы тормозов с гидравлического модулятора, не наклоняя его.

Отсоедините блок управления антиблокировочной системы тормозов от гидравлического модулятора.

Установка

Присоедините адаптер электродвигателя насоса к блоку управления антиблокировочной системы тормозов Установите адаптер в направляющую (рис. 6.32).

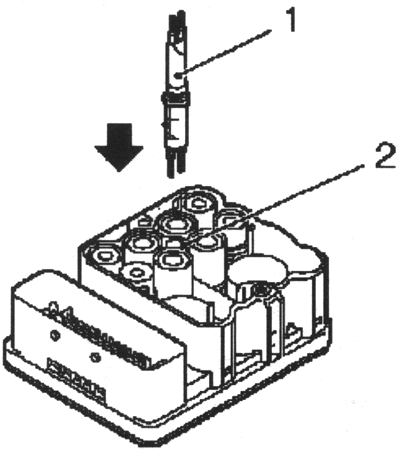

Рис. 6.32. Установка адаптера:

1 — адаптер; 2 — направляющая

ПРИМЕЧАНИЕ

Усилие сборки может достигать 130 Н.

Присоедините новый блок управления антиблокировочной системы тормозов к гидравлическому модулятору и затяните моментом 5,5 Нм.

Установите блок управления антиблокировочной системы тормозов на гидравлический модулятор аккуратно, не наклоняя его.

Отсоедините удерживающую тягу от гидравлического модулятора автомобиля Opel Astra.

Отверните 2 заглушки гидравлического модулятора.

Снимите удерживающую тягу.

Заверните 2 заглушки гидравлического модулятора.

Установите гидравлический модулятор с блоком управления антиблокировочной системы тормозов.

При замене блока управления антиблокировочной системы тормозов, после установки выполните программирование с помощью программы ТЕСН2.
