Опель Астра. Замена картера коробки передач (коробка передач F13)
Снятие
Снимите коробку передач автомобиля Опель Астра. Присоедините коробку передач к специальным приспособлениям КМ 6115 и КМ-113–2 (рис. 3.51).

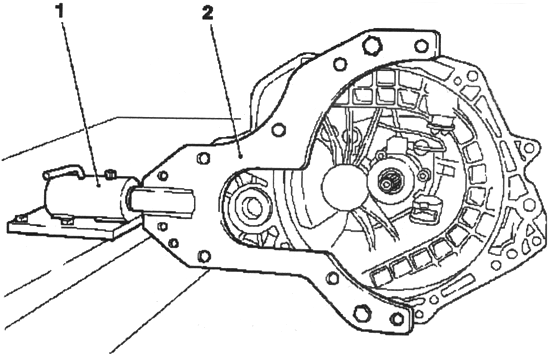

Рис. 3.51. Присоединение картера к специальным приспособлениям: 1,2- специальные приспособления

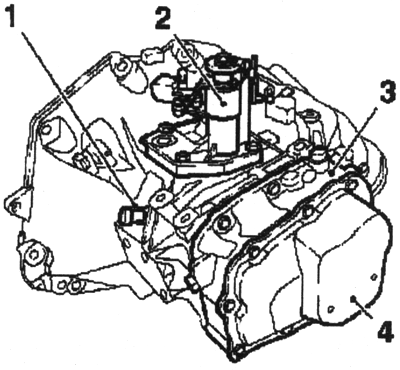

Рис. 3.52. Снятие крышек с коробки передач: 1 — выключатель света заднего хода; 2, 3,4 — крышки
Снимите левый кронштейн демпфирующего блока двигателя автомобиля Opel Astra, отвернув 3 болта крепления. Установите коробку передач в нейтральное положение. Снимите крышку коробки передач. Отверните выключатель света заднего хода. Снимите заднюю крышку (рис. 3.53). Отсоедините прокладку крышки.

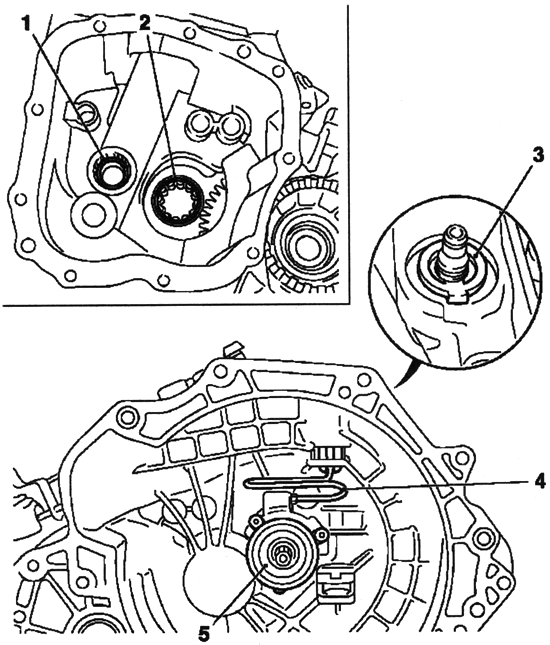

Рис. 3.53. Снятие компонентов коробки передач: 1 — подшипник приводного вала; 2 — подшипник главного вала; 3 — втулка крепления нагнетательного трубопровода; 4 — нагнетательный трубопровод; 5 — рабочий цилиндр сцепления
ПРИМЕЧАНИЕ В случае необходимости, ослабьте крепление крышки легкими ударами резинового молотка. ПРИМЕЧАНИЕ Слейте трансмиссионное масло. Отсоедините специальное приспособление КМ 6155. Снимите дифференциал. Снимите рабочий цилиндр сцепления. Снимите нагнетательный трубопровод и втулку крепления нагнетательного трубопровода. Снимите подшипник главного и приводного вала из картера коробки передач. Снимите 2 уплотнительных кольца вала колеса. Снимите картер коробки передач с помощью специального приспособления КМ 6115.
Установка
Присоедините новый картер коробки передач к специальному приспособлению КМ 6115. Установите подшипники главного и приводного вала. Установите дифференциал. Установите нагнетательный трубопровод и втулку крепления нагнетательного трубопровода. Установите рабочий цилиндр сцепления. Присоедините специальное приспособление КМ 6155 к коробке передач. Установите заднюю крышку. ПРИМЕЧАНИЕ Обратите внимание на магнит. ПРИМЕЧАНИЕ Обратите внимание на сходство болтов. Присоедините заднюю крышку. Установите ее с новой прокладкой на картер коробки передач. Затяните 4 болта М7 моментом 15 Н-м. Затяните 5 болтов М8 моментом 20 Н-м. Установите крышку коробки передач. Установите выключатель фонарей заднего хода. Затяните выключатель фонарей заднего хода моментом 20 Н-м. ПРИМЕЧАНИЕ Используйте новое уплотнительное кольцо. Установите 2 уплотнительных кольца вала колеса. Установите левый демпфирующий блок двигателя Затяните 3 болта крепления моментом 55 Н-м.
