Vehicle Settings

The vehicle settings allow the user to change the settings for lights, wipers, locking, keys, and other vehicle settings.

Some menu items shown below may not be equipped on your vehicle.

Menu item

Explanation

Rear Door Alert

Displays the available rear Door Alert options.

Alert and Horn

When selected, the alert is displayed and the horn sounds.

Alert Only

When selected, only the alert is displayed.

Off

When selected, no alert or horn will be active.

Lighting

Displays available lighting features of the vehicle.

Welcome Light

Allows user to turn the welcome light on or off.

Auto Room Lamp

Allows user to turn the auto room lamp feature on or off.

Light Sensitivity

Allows user to change when the lights illuminate based on the brightness outside the vehicle.

Light Off Delay

Allows user to change the duration of time that the automatic headlights stay on after the vehicle is shut off.

Turn indicator

Displays available turn indicator options.

3 Flash Pass

Allows user to turn the 3 flash pass on or off.

Locking

Displays available locking options.

I-Key Door Lock

Allows user to turn I-key door lock on or off. When turned on, the request switch on the door is activated.

Selective Unlock

Allows user to turn selective unlock on or off. When turned on, only the driver’s door is unlocked after the
door unlock operation. When the door handle request switch on the driver’s or front passenger’s side door is
pushed to be unlocked, only the corresponding door is unlocked first. All the doors can be unlocked if the
door unlock operation is performed again within 1 minute. When this item is turned off, all the doors will be
unlocked after the door unlock operation is performed once.

Answer Back. Horn

Allows user to turn answer back horn on or off.

Instruments and controls

2-27

Menu item

Explanation

Auto Unlock

Displays available options for the auto door unlock.

Off

Doors will have to be manually unlocked.

IGN Off

Doors will unlock when the ignition is placed in the OFF position.

Shift P

Doors will unlock when the vehicle is shifted into P (Park).

Wipers

Displays available wiper options.

Speed Dependent

Allows user to turn the speed dependent feature on or off. For additional information, see “Wiper and washer
switch” (P. 2-40).

Headlamp On

Displays available headlamp on options.

Off

Headlights do not activate automatically when the wipers are activated.

Wiper Low & High

Headlights activate when the wiper stalk is set to either low or high mode.

Wiper INT, Low & High

Headlights activate when the wiper stalk is set to intermittent, low, or high mode.

Alerts

The alarm menu allows the user to set specific alarms for various items on the vehicle.

Some menu items shown below may not be equipped on your vehicle.

Menu item

Explanation

Timer Alert

Allows user to set the timer alert alarm.

Navigation

Allows user to turn the navigation alarm on or off.

Phone

Allows user to turn the phone alarm on or off.

Mail

Allows user to turn the mail alarm on or off.

2-28

Instruments and controls

Maintenance

The maintenance menu allows the user to set reminders for various vehicle maintenance items.

Some menu items shown below may not be equipped on your vehicle.

WARNING

The tire replacement indicator is not a substitute for regular tire checks, including tire pressure checks. For additional informa-
tion, see “Changing wheels and tires” (P. 8-40). Many factors including tire inflation, alignment, driving habits and road conditions
affect tire wear and when tires should be replaced. Setting the tire replacement indicator for a certain driving distance does not
mean your tires will last that long. Use the tire replacement indicator as a guide only and always perform regular tire checks.
Failure to perform regular tire checks, including tire pressure checks could result in tire failure. Serious vehicle damage could
occur and may lead to a collision, which could result in serious personal injury or death.

Menu item

Explanation

Maintenance

Allows user to cycle through various maintenance items and set reminders to perform maintenance at
specific intervals.

Oil and Filter

Allows user to set an oil and filter reminder at a specific interval or reset the current one.

Air Filter

Allows user to set an air filter reminder at a specific interval or reset the current one.

Tire

Allows user to set a tire reminder at a specific interval or reset the current one.

Brake Pad

Allows user to set a brake pad reminder at a specific interval or reset the current one.

Brake Fluid

Allows user to set a brake fluid reminder at a specific interval or reset the current one.

Battery

Allows user to set a battery reminder at a specific interval or reset the current one.

Transmission Fluid

Allows user to set a transmission fluid reminder at a specific interval or reset the current one.

Engine Coolant

Allows user to set an engine coolant reminder at a specific interval or reset the current one.

Spark Plug

Allows user to set a spark plug reminder at a specific interval or reset the current one.

Other

Allows user to set a reminder, other than for the maintenance items listed above, at a specific interval or
reset the current one.

Instruments and controls

2-29

Unit

The unit menu allows the user to change the units shown in the vehicle information display.

Menu item

Explanation

Mileage

Displays available mileage display units.

Pressure

Displays available pressure display units.

Temperature

Displays available temperature display units.

Language

The language menu allows the user to change the languages displayed in the vehicle information display.

Menu item

Explanation

Language

Displays available language options for the vehicle information display.

Factory Reset

The factory reset menu allows the user to restore the vehicle information display settings to factory status.

Menu item

Explanation

Factory Reset

Allows user to reset the vehicle information display settings to the original factory settings. Once selected,
the user can confirm or deny the reset.

2-30

Instruments and controls

VEHICLE INFORMATION DISPLAY
WARNINGS AND INDICATORS

The following messages may appear in
your vehicle information display.

Key Battery Low

This indicator appears when the Intelligent
Key battery is running out of power.

If this indicator appears, replace the bat-
tery with a new one. For additional infor-
mation, see “Battery replacement” (P. 8-25).

Key ID Incorrect

This warning appears when the ignition
switch is placed from the OFF position and
the Intelligent Key is not recognized by the
system. You cannot start the engine with
an unregistered key.

For additional information, see “NISSAN In-
telligent Key®” (P. 3-2).

Key System Error: See
Owner’s Manual

After the ignition switch is placed in the ON
position, this warning appears for a period
of time and then turns off.

The Key System Error message warns of a
malfunction with the Intelligent Key sys-
tem. If the warning appears while the en-
gine is stopped, it may be impossible to
start the engine.

If the warning appears while the engine is
running, you can drive the vehicle. However,
in these cases, have the system checked. It
is recommended that you visit a NISSAN
dealer for this service.

No Key Detected

This warning appears when the Intelligent
Key is left outside the vehicle with the igni-
tion switch in the ON position. Make sure
the Intelligent Key is inside the vehicle.

For additional information, see “NISSAN In-
telligent Key®” (P. 3-2).

Battery Voltage Low Charge battery

This warning appears when the battery is
low and needs to be charged.

Brightness indicator

This indicator appears when the vehicle
information display screen brightness is
being adjusted.

Door Open

This warning appears when a door has
been opened.

Loose Fuel Cap

This warning appears when the fuel-filler
cap is not tightened correctly after the ve-
hicle has been refueled. For additional in-
formation, see “Fuel-filler door” (P. 3-21).

Headlight System Error: See Owner’s
Manual

This warning appears when the LED head-
lights are not functioning properly.

If this warning appears, have your system
checked. It is recommended that you visit a
NISSAN dealer for this service.

Low Fuel

This warning appears when the fuel level in
the fuel tank is getting low. Refuel as soon
as it is convenient, preferably before the
fuel gauge reaches 0 (Empty).

There will be

a small reserve of fuel in the tank when
the fuel gauge needle reaches 0 (Empty).

Instruments and controls

2-31

Low Tire Pressure Error —
Info

This warning appears when the low tire
pressure warning light in the meter illumi-
nates and low tire pressure is detected.
Press the ENTER button for information
about the low tire pressure. For additional
information, see “Low tire pressure warning
light” (P. 2-16) and “Tire Pressure Monitoring
System (TPMS)” (P. 5-5).

Low Washer Fluid

This warning appears when the windshield-
washer fluid is at a low level. Add windshield-
washer fluid as necessary. For additional
information, see “Windshield-washer fluid”
(P. 8-14).

Maintenance indicators

When engine oil service is due, one or more
of these icons will appear automatically to
remind you. For additional information, see
“Engine oil” (P. 8-7).

These will also appear when the user-set
reminders are met. For additional informa-
tion, see

“Vehicle

information

display”

(P. 2-20).

Power turned off to save the battery

This warning appears after the ignition
switch is automatically turned off to save
the battery.

Power will turn off to save the battery

This message appears in the vehicle infor-
mation display after a period of time if the
ignition switch is in the ACC or the ON po-
sition and if the vehicle is in P (Park). For
additional information, see “Push-button
ignition switch positions” (P. 5-14).

Push brake and start
switch to drive

This indicator appears when the shift lever
is in the P (Park) position.

This indicator means that the engine will
start by pushing the ignition switch with
the brake pedal depressed. You can start
the engine from any position of the ignition
switch.

Range XX miles

This warning appears to indicate the ap-
proximate distance remaining before the
fuel reaches 0 (Empty).

Check Rear Seat For All Articles

When the system is enabled, this message
appears when the vehicle comes to a com-
plete stop, the vehicle is transitioned from
the D (Drive) position to P (Park) position,
and the driver exits the vehicle. This mes-
sage alerts the driver, after a period of time,
to check for items in the rear seat after the
audible alert has been provided.

NOTE:

This system is disabled until a driver en-
ables it using the vehicle information
display. For additional information, see
“How to use the vehicle information dis-
play” (P. 2-21).

For additional information, see “Rear Door
Alert” (P. 2-60).

Rear Door Alert is activated

When the system is enabled, this message
appears when the Rear Door Alert system
is active and can remind the driver to check
the back seat.
• Using the steering wheel switch, a driver

can select “Dismiss Message” to clear the
display for a period of time. If no selection
is made, this message automatically
turns off after a period of time.

2-32

Instruments and controls

• Using the steering wheel switch, a driver

can select “Disable Alert” to disable the
horn alert for the remainder of the cur-
rent trip.

WARNING

Selecting “Dismiss Message” during a
stop within a trip temporarily dis-
misses the message for that stop with-
out turning the system off. Alerts can
be provided for other stops during the
trip. Selecting “Disable Alert” turns off
the Rear Door Alert system for the re-
mainder of a trip and no audible alert
will be provided.

NOTE:

This system is disabled until a driver en-
ables it using the vehicle information
display. For additional information, “How
to use the vehicle information display”
(P. 2-21).

For additional information, “Rear Door Alert”
(P. 2-60).

Release Parking Brake

This warning appears in the message area
of the vehicle information display when the
parking brake is set and the vehicle is
driven. Press the brake pedal to release the
parking brake.

Reminder: Turn OFF
Headlights

This warning appears when the headlights
are left in the ON position when exiting the
vehicle. Place the headlight switch in the
OFF or AUTO position. For additional infor-
mation, see “Headlight and turn signal
switch” (P. 2-41).

Remote Engine Start Mode

This warning appears in the vehicle infor-
mation display when the vehicle has been
started using the remote start function. To
start the vehicle, apply the brake and place
the ignition switch in the ON position.

Rear seat belt warning

• This warning includes display of the seat

belts for rear positions only. Rear seat
belts that are unfastened will appear red.

• If any rear seat belts are unfastened

when the ignition switch is pushed to the
ON position, this warning will display for
about one minute, or until dismissed.

• When a rear seat belt is changed from fas-

tened to unfastened, this warning will dis-
play for over one minute, or until dismissed.

• If the vehicle is driven above 9 mph

(15 km/h) during or after the status
change, this warning will display and the
chime will sound for over one minute.
During this time, the warning and chime
cannot be dismissed unless the rear seat
belt is fastened again.

NOTE:

Opening and closing a rear door while
stopped will reset this warning, similar to
pushing the ignition switch to ON again.

NOTE:

In vehicles with only 2 seats in the rear
row, only 2 seats will be displayed.

Instruments and controls

2-33

Shift to Park

This warning appears when the ignition
switch is in the ACC or OFF position and the
shift lever is not in the P (Park) position. Also,
a chime sounds when the ignition switch is
in the ACC or OFF position.

If this warning appears, move the shift lever
to the P (Park) position and start the engine.

Shipping Mode On Push Storage Fuse

This warning may appear if the extended
storage switch is not pushed in. When this
warning appears, push in the extended
storage switch to turn off the warning. For
additional information, see “Extended stor-
age switch” (P. 2-64).

Tire Pressure Low - Add Air

This warning appears when the low tire
pressure warning light in the meter illumi-
nates and low tire pressure is detected. The
warning appears each time the ignition
switch is placed in the ON position as long
as the low tire pressure warning light re-
mains illuminated. If this warning appears,
stop the vehicle and adjust the tire pres-
sures of all four tires to the recommended

COLD tire pressure shown on the Tire and
Loading Information label. For additional
information, see “Low tire pressure warning
light” (P. 2-16) and “Tire Pressure Monitoring
System (TPMS)” (P. 5-5).

TPMS Error: See Owner’s Manual

This warning appears when there is an er-
ror with your TPMS. If this warning appears,
have the system checked. It is recom-
mended that you visit a NISSAN dealer for
this service.

When parked apply parking
brake

This message appears when a malfunc-
tion occurs in the electric shift control sys-
tem below 3 mph (5 km/h).

Have the system checked. It is recom-
mended that you visit a NISSAN dealer for
this service.

4WD Error: See Owner’s
Manual

This warning appears when the 4-wheel
drive system is not functioning properly
while the engine is running.

4WD shift indicators

These indicators show which 4WD mode is
selected. For additional information, see
“Using 4–wheel drive (4WD)” (P. 5-108).

4WD MODE SHIFTING

This message appears when the vehicle is
shifting into 4WD. For additional information,
see “Using 4–wheel drive (4WD)” (P. 5-108).

AT (Automatic
Transmission) CHECK

If the service warning appears while the
engine is running, or while driving, it may
indicate that the AT is not functioning prop-
erly and may need servicing. Have the sys-
tem checked, and if necessary, repaired
promptly. It is recommended that you visit
a NISSAN dealer for this service.

AT (Automatic Transmission) Error:
See Owner’s Manual

If this message appears while the engine is
running, or while driving, it may indicate that
the AT is not functioning properly and may
need servicing. Have the system checked,
and if necessary, repaired promptly. It is rec-
ommended that you visit a NISSAN dealer for
this service.

2-34

Instruments and controls

Service AT

This transmission has a high fluid tem-
perature protection mode. If the fluid tem-
perature becomes too high (for example,
climbing steep grades in high tempera-
tures with heavy loads, such as when
towing a trailer), engine power and, under
some conditions, vehicle speed will be de-
creased

automatically

to

reduce

the

chance of transmission damage. Vehicle
speed can be controlled with the accelera-
tor pedal, but the engine and vehicle speed
may be reduced.

WARNING

When the high fluid temperature pro-
tection mode operation occurs, vehicle
speed may be gradually reduced. The
reduced speed may be lower than
other traffic, which could increase the
chance of a collision. Be especially
careful when driving. If necessary, pull
to the side of the road at a safe place
and allow the transmission to return to
normal operation; or have it repaired if
necessary.

Blind Spot Warning (BSW)
indicator

This indicator appears when the BSW sys-
tem is engaged.

For additional information, see “Blind Spot
Warning (BSW)” (P. 5-32).

Cruise control indicator

This indicator shows the cruise control sys-
tem status.

For additional information, see “Cruise con-
trol” (P. 5-50).

Currently unavailable

This message may appear when the Intel-
ligent Cruise Control (ICC) system is en-
gaged. Under the following conditions, the
ICC system is automatically cancelled:
• When the VDC operates.
• When a wheel slips.
• When the VDC system is turned off.

The above system cannot be used in some
situations (VDC operates, wheel slips, and
VDC system is off).

Driver Attention Alert —
Malfunction

This warning appears when the Intelligent
Driver Alertness (I-DA) system is not func-
tioning properly. For additional information,
see

“Intelligent

Driver

Alertness

(I-DA)”

(P. 5-104).

Driver Attention Alert —
Take a Break?

This alert appears when the system has
detected that the driver may be displaying
fatigue or a lack of attention.

Forward Driving Aids Temporarily
Disabled Front Sensor Blocked See
Owner’s Manual

This message appears when the front
radar sensor may be obstructed due to:
• mud, dirt, snow, ice, etc.
• inclement weather (rain, fog, snow, etc.)

All forward driving aids are temporarily dis-
abled until the system detects that the
front radar sensor is no longer obstructed.
For additional information, see:
• Automatic Emergency Braking (AEB) with

Pedestrian Detection (P. 5-80)

• Intelligent Cruise Control (ICC) (P. 5-52)
• Intelligent Forward Collision Warning

(I-FCW) (P. 5-91)

Instruments and controls

2-35

Idling Stop System

This indicator shows the Idling Stop Sys-
tem status.

For addition information, see “Idling Stop
System” (P. 5-127).

Intelligent Cruise Control
(ICC) indicators

These

indicators

show

the

Intelligent

Cruise Control (ICC) system status. The sta-
tus is shown by color. For additional infor-
mation, see “Intelligent Cruise Control (ICC)”
(P. 5-52).

Automatic Emergency
Braking (AEB) with
Pedestrian Detection
emergency warning
indicator

This indicator appears along, with an au-
dible warning, when the system detects
the possibility of a forward collision.

For additional information, see “Automatic
Emergency Braking (AEB) with Pedestrian
Detection” (P. 5-80).

Lane Departure Warning
(LDW) indicator

This indicator appears when the LDW sys-
tem is engaged.

For additional information, see “Lane De-
parture Warning (LDW)” (P. 5-27).

Malfunction

This warning appears when one or more of
the following systems (if so equipped) is
not functioning properly:
• Blind Spot Warning (BSW)
• Intelligent Cruise Control (ICC)
• Lane Departure Warning (LDW)
• Rear Cross Traffic Alert (RCTA)
• Traffic Sign Recognition (TSR)

If one or more of these warning appears,
have the system checked. It is recom-
mended that you visit a NISSAN dealer for
this service.

Not Available High Camera Temp

This message appears when the camera
detects an interior temperature of more
than approximately 104°F (40°C).

For additional information, see “Lane De-
parture Warning (LDW)” (P. 5-27).

Parking Sensor

This indicator appears when the sensor is
activated. For additional information, see
“Rear Sonar System (RSS)” (P. 5-123).

Parking Sensor Error: See
Owner’s Manual

This warning appears when there is an er-
ror with the system. For additional informa-
tion, see “Rear Sonar System (RSS)” (P. 5-123).

Rear Automatic Braking
(RAB) system indicator

This indicator appears to indicate the sta-
tus of the Rear Automatic Braking (RAB)
system. For additional information, see
“Rear Automatic Braking (RAB)” (P. 5-75).

System fault See Owner’s Manual

This warning appears if there is a malfunc-
tion in one of the following systems:
• Automatic Emergency Braking (AEB) with

Pedestrian Detection

• Intelligent Forward Collision Warning (I-FCW)
• Rear Automatic Braking (RAB)

2-36

Instruments and controls

For additional information, see “Automatic
Emergency Braking (AEB) with Pedestrian
Detection” (P. 5-80), “Intelligent Forward Col-
lision Warning (I-FCW)” (P. 5-91) and “Rear
Automatic Braking (RAB)” (P. 5-75).

Speed Limit Sign indicator

This message may appear when the Traffic
Sign Recognition system is engaged.

For additional information, see “Traffic Sign
Recognition (TSR)” (P. 5-24).

Unavailable: Side Radar Obstruction

This message appears when the Blind
Spot Warning (BSW) or Rear Cross Traffic
Alert (RCTA) systems become unavailable
because a radar blockage is detected. For
additional information, see “Blind Spot
Warning (BSW)” (P. 5-32) and “Rear Cross
Traffic Alert (RCTA)” (P. 5-42).

Vehicle ahead detection
indicator

This indicator appears when the Auto-
matic Emergency Braking (AEB) system is
engaged and has detected a vehicle.

For additional information, see “Automatic
Emergency Braking (AEB) with Pedestrian
Detection” (P. 5-80).

Your vehicle may have two types of security
systems:
• Vehicle security system (if so equipped)
• NISSAN Vehicle Immobilizer System

VEHICLE SECURITY SYSTEM (if so
equipped)

The vehicle security system provides visual
and audible alarm signals if someone opens
the doors when the system is armed. It is not,
however, a motion detection-type system
that activates when a vehicle is moved or
when a vibration occurs.

The system helps deter vehicle theft but
cannot prevent it, nor can it prevent the
theft of interior or exterior vehicle compo-
nents in all situations. Always secure your
vehicle even if parking for a brief period.
Never leave your keys in the vehicle, and
always lock the vehicle when unattended.
Be aware of your surroundings, and park in
secure, well-lit areas whenever possible.

Many devices offering additional protec-
tion, such as component locks, identifica-
tion markers, and tracking systems, are
available at auto supply stores and spe-
cialty shops. A NISSAN dealer may also offer
such equipment. Check with your insur-
ance company to see if you may be eligible
for discounts for various theft protection
features.

How to arm the vehicle security
system

1. Close all windows.

(The system can be

armed even if the windows are open.)

2. Remove the Intelligent Key from the

vehicle.

3. Close all doors. Lock all doors. The doors

can be locked with the power door lock
switch (if the door is opened, locked and
then closed) or with the key fob.

LIC3766

SECURITY SYSTEMS

Instruments and controls

2-37

Key fob operation:

• Press the

button on the key fob. All

doors lock. The hazard lights flash twice
and the horn beeps once to indicate all
doors are locked.

• When the

button is pressed with all

doors locked, the hazard lights flash twice
and the horn beeps once as a reminder
that the doors are already locked.

The horn may or may not beep.

4. Confirm that the

indicator light

comes on. The

indicator light

stays on for about 30 seconds. The ve-
hicle security system is now pre-armed.
After about 30 seconds the vehicle se-
curity system automatically shifts into
the armed phase. The

indicator

light begins to flash once every 3 sec-
onds. If, during the 30-second pre-arm
time period, the driver's door is unlocked
by the key fob or the ignition switch is
placed in ACC or ON position, the system
will not arm.

•

If the indicator light fails to glow for a
period of time, unlock the door once
and lock it again.

•

Even when the driver and/or passen-
gers are in the vehicle, the system will
arm with all doors closed and locked
with the ignition switch placed in the
OFF position.

Vehicle security system activation

The vehicle security system will give the
following alarm:
• The headlights blink and the horn sounds

intermittently.

• The alarm automatically turns off after a

period of time. However, the alarm reacti-
vates if the vehicle is tampered with
again. The alarm can be shut off by un-
locking the driver's door by pressing the

button on the key fob.

The alarm is activated by:
• Opening a door without using the key fob

(even if the door is unlocked by using the
inside lock knob or the power door lock
switch).

How to stop an activated alarm

The alarm stops only by pressing the
button on the key fob.

NISSAN VEHICLE IMMOBILIZER
SYSTEM

The NISSAN Vehicle Immobilizer System
will not allow the engine to start without
the use of a registered key.

If the engine fails to start using a registered
key (for example, when interference is
caused by another registered key, an auto-
mated toll road device or automatic pay-
ment device on the key ring), restart the
engine using the following procedures:

1. Leave the ignition switch placed in the ON

position for approximately 5 seconds.

2. Place the ignition switch in the OFF or

LOCK position and wait approximately
10 seconds.

3. Repeat steps 1 and 2.

4. Restart the engine while holding the de-

vice (which may have caused the inter-
ference) separate from the registered
key.

If the no start condition re-occurs, NISSAN
recommends placing the registered key on
a separate key ring to avoid interference
from other devices.

2-38

Instruments and controls

FCC Notice:

For USA:

This device complies with Part 15 of the
FCC Rules. Operation is subject to the fol-
lowing two conditions: (1) This device
may not cause harmful interference, and
(2) this device must accept any interfer-
ence received, including interference
that may cause undesired operation.

NOTE:

Changes or modifications not expressly
approved by the party responsible for
compliance could void the user's author-
ity to operate the equipment.

For Canada:

This

device

contains

licence-exempt

transmitter(s)/receiver(s) that comply
with Innovation, Science and Economic
Development Canada’s licence-exempt
RSS(s). Operation is subject to the fol-
lowing two conditions: (1) This device
may not cause interference. (2) This de-
vice must accept any interference, in-
cluding interference that may cause un-
desired operation of the device.

Security indicator light

This light blinks when the ignition switch is
placed in the LOCK position.

This function indicates the NISSAN Vehicle
Immobilizer System is operational.

If the NISSAN Vehicle Immobilizer System is
malfunctioning, the light will remain on
while the ignition switch is placed in the ON
position.

If the light still remains on and/or the
engine will not start, seek service for the
NISSAN Vehicle Immobilizer System as
soon as possible. Please bring all regis-
tered keys that you have. It is recom-
mended that you visit a NISSAN dealer
for this service.

LIC0474

Instruments and controls

2-39

SWITCH OPERATION

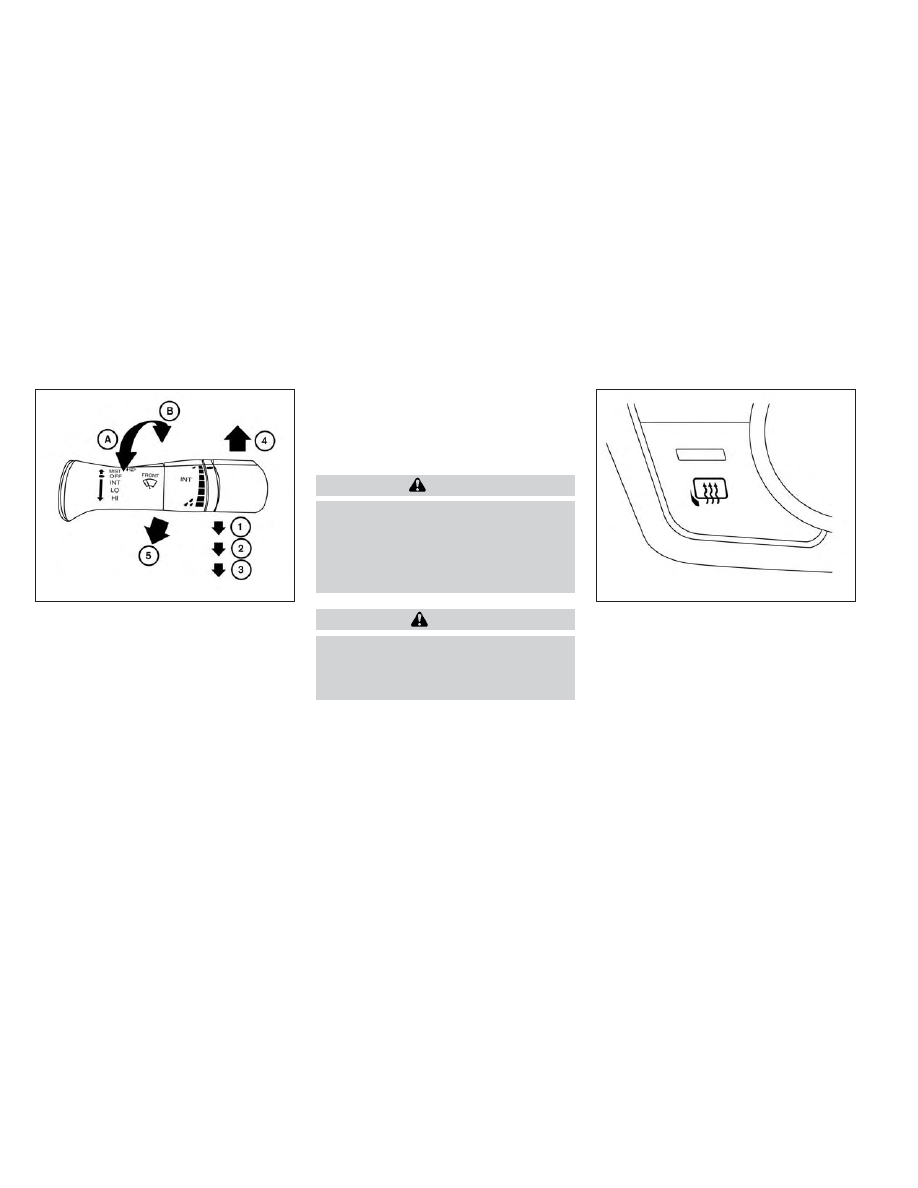

The windshield wiper and washer operates
when the ignition switch is in the ON posi-
tion.

Push the lever down to operate the wiper
at the following speed:

䊊

1

Intermittent (INT) — intermittent opera-
tion can be adjusted by turning the
knob toward

O

A

(slower) or

O

B

(faster)

䊊

2

Low (LO) — continuous low speed
operation

䊊

3

High (HI) — continuous high speed
operation

Push the lever up

O

4

to have one sweep

operation (MIST) of the wiper.

Pull the lever toward you

O

5

to operate the

washer. The wiper will also operate several
times.

WARNING

In freezing temperatures the washer
solution may freeze on the windshield
and obscure your vision which may
lead to an accident. Warm the wind-
shield with the defroster before you
wash the windshield.

CAUTION

•

Do not operate the washer continu-
ously for more than 30 seconds.

•

Do not operate the washer if the res-
ervoir tank is empty.

To defrost the outside mirrors, start the
engine and push the outside mirror de-
froster switch on. The indicator light on the
switch will illuminate. Push the switch
again to turn the defroster off.

The defroster automatically turns off after
approximately 15 minutes.

LIC2789

LIC4876

WIPER AND WASHER SWITCH

OUTSIDE MIRROR DEFROSTER
SWITCH (if so equipped)

2-40

Instruments and controls

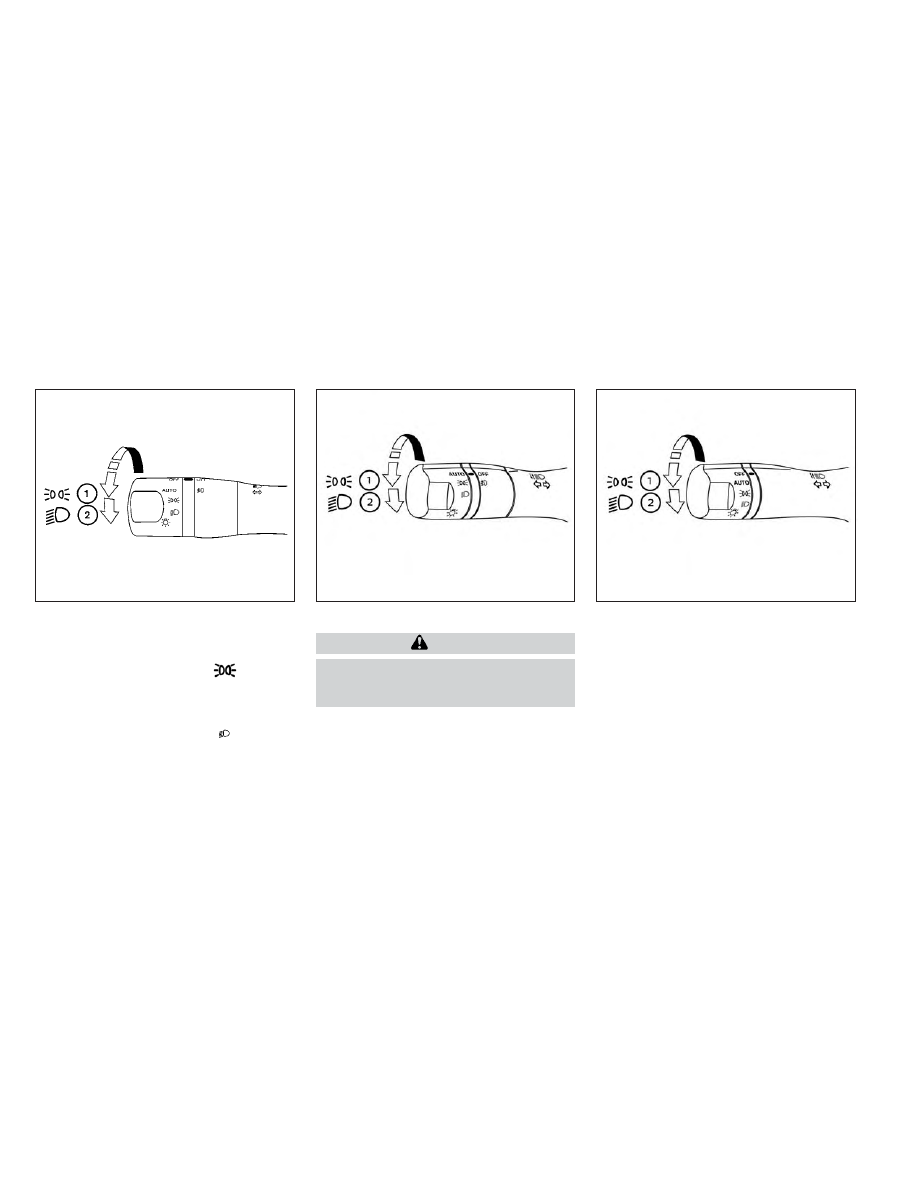

HEADLIGHT CONTROL SWITCH

Lighting

䊊

1

Rotate the switch to the

position,

and the front parking, tail, license plate,
and instrument panel lights will come
on.

䊊

2

Rotate the switch to the

position,

and the headlights will come on and all
the other lights remain on.

CAUTION

Use the headlights with the engine run-
ning to avoid discharging the vehicle
battery.

WIC1435

Type A (if so equipped)

LIC4849

Type B (if so equipped)

LIC4850

Type C (if so equipped)

HEADLIGHT AND TURN SIGNAL
SWITCH

Instruments and controls

2-41

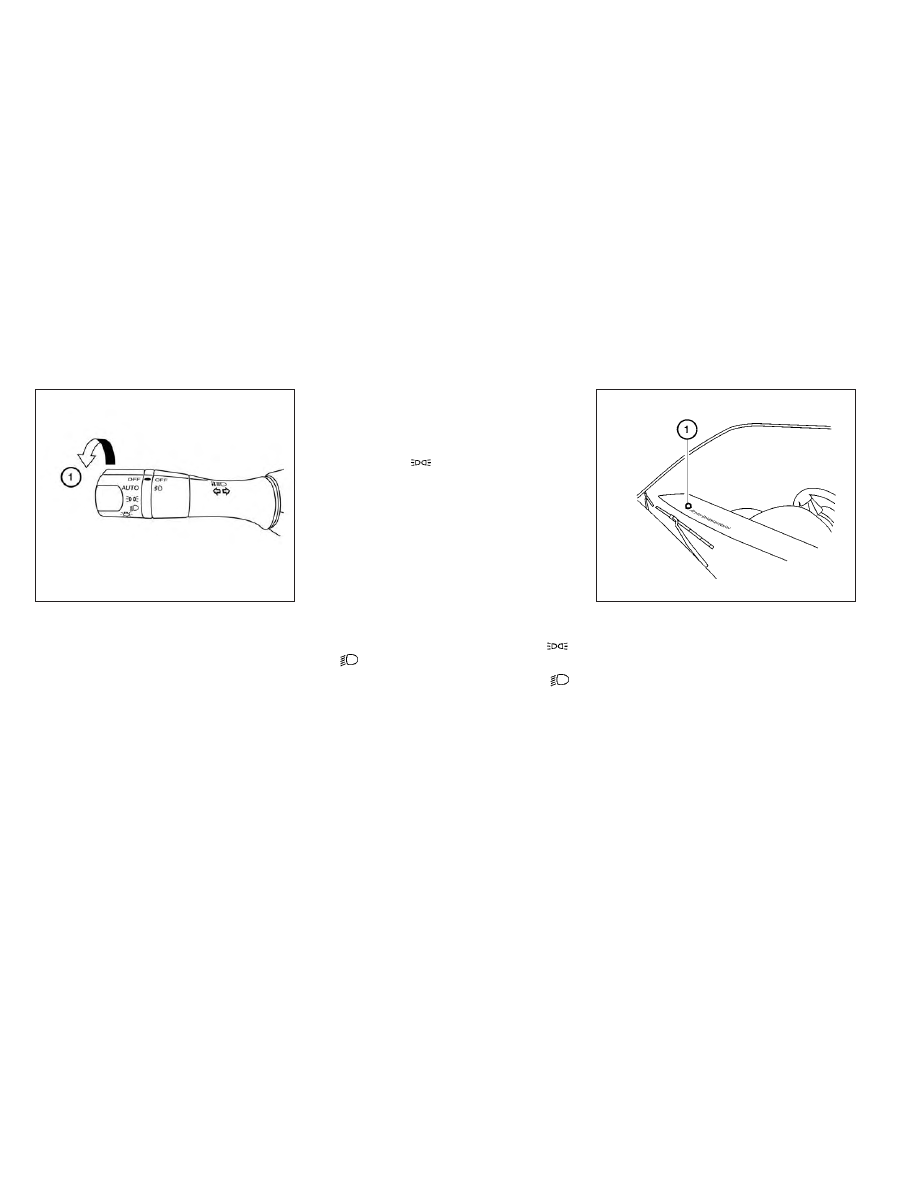

Autolight system

The autolight system allows the headlights
to be set so they turn on and off automati-
cally. The autolight system can:
• Turn on the headlights, front parking, tail,

license plate and instrument panel lights
automatically when it is dark.

• Turn off all the lights when it is light.
• Keep all the lights on for a period of time

after you place the ignition switch in the
OFF position and all doors are closed.

To turn on the autolight system:

1.

For USA:

Turn the headlight switch to the

AUTO position

O

1

.

For CAN:

Turn the headlight switch to the

AUTO

O

1

or

position.

2. Place the ignition switch in the ON

position.

3. The

autolight

system

automatically

turns the headlights on and off.

Initially, if the ignition switch is placed in the
OFF position and a door is opened and left
open, the headlights remain on for a period
of time. If another door is opened while the
headlights are on, then the timer is reset.

To turn the autolight system off:

For USA:

Turn the switch to the OFF,

,

or

position.

For CAN:

Turn the switch to the

position.

The headlights will turn on automatically at
twilight (if so equipped) or in rainy weather
(when the windshield wiper is operated
continuously).

If the ignition switch is pushed to the OFF
position and one of the doors is opened
and this condition is continued, the head-
lights remain on for 5 minutes.

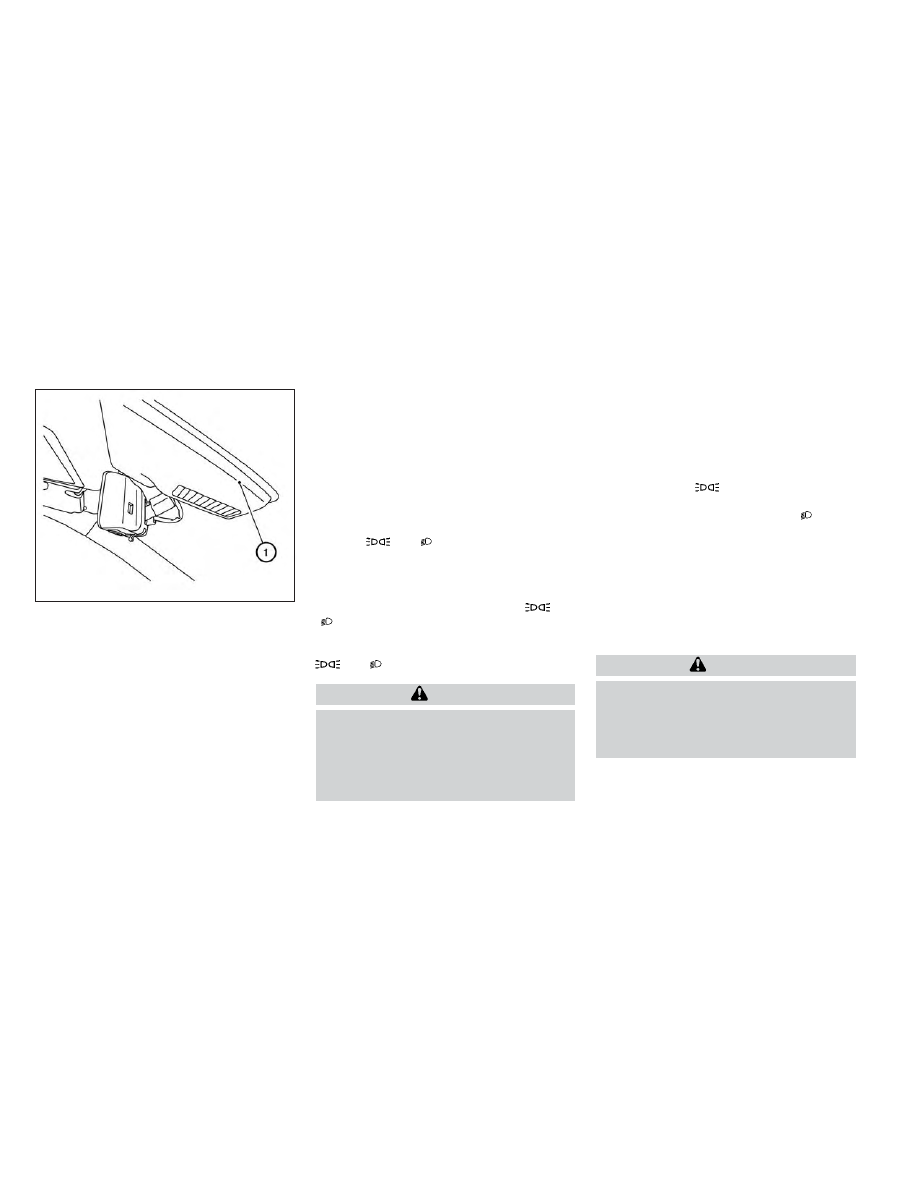

Be sure you do not put anything on top
of the autolight sensor

O

1

located in the

top side of the instrument panel. The au-
tolight sensor controls the autolight; if it
is covered, the autolight sensor reacts
as if it is dark out and the headlights will
illuminate. If this occurs while parked
with the engine off and the switch in the
ON position, your vehicle's battery could
become discharged.

LIC3474

LIC0835

2-42

Instruments and controls

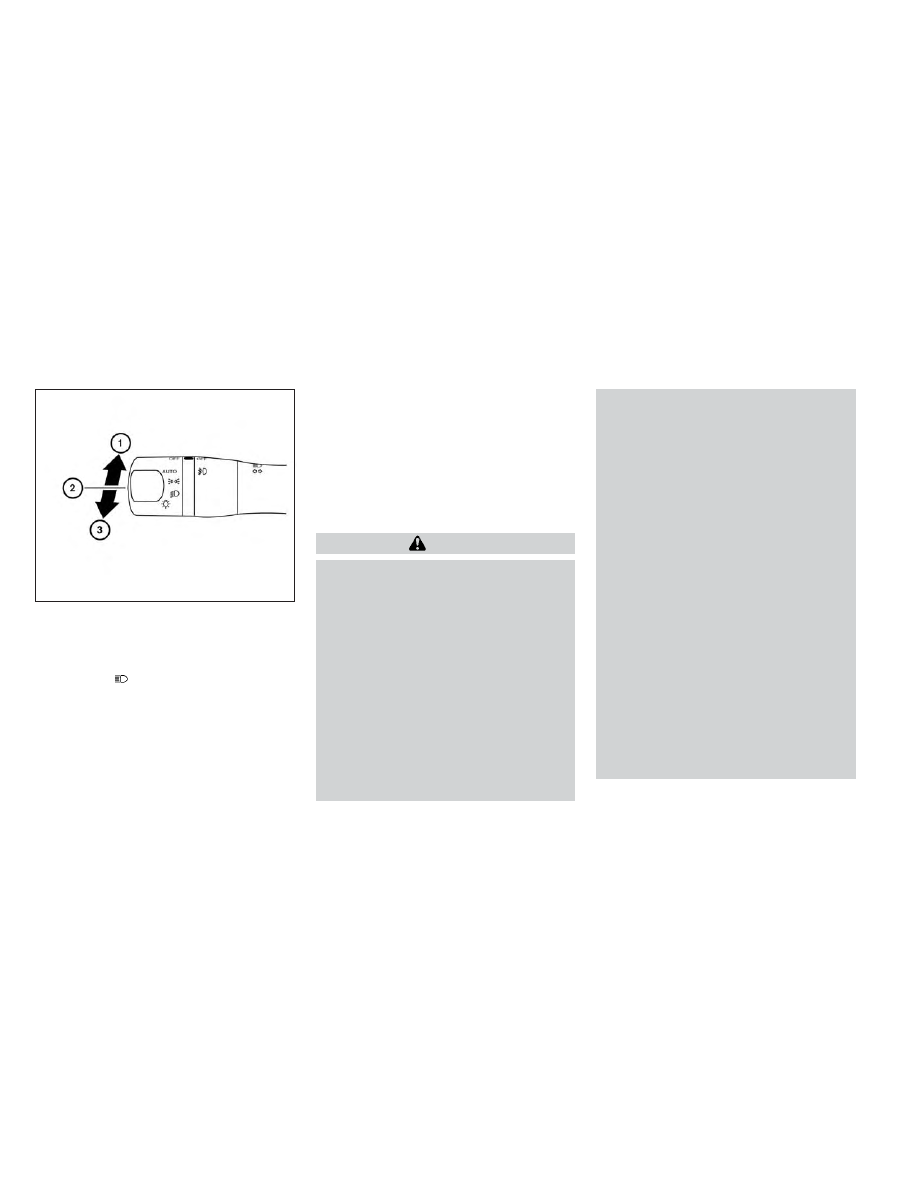

Headlight beam select

䊊

1

To select the high beam function, en-
gage the headlights, and push the lever
forward. The high beam lights come on
and the

light illuminates. For addi-

tional information, see “Headlight con-
trol switch” (P. 2-41).

䊊

2

Pull the lever back to return to the low
beam.

䊊

3

Pulling and releasing the lever flashes
the headlight high beams on and off;
the headlights need not be on for this
function.

High Beam Assist (if so equipped)

The High Beam Assist system will operate
when the vehicle is driven at speeds of ap-
proximately 25 mph (40 km/h) and above.
If an oncoming vehicle or leading vehicle
appears in front of your vehicle when the
headlight high beam is on, the headlight
will be switched to the low beam automati-
cally.

WARNING

•

The High Beam Assist system is a
convenience but it is not a substitute
for safe driving operation. The driver
should remain alert at all times,
ensure safe driving practices and
switch the high beams and low beam
manually when necessary.

•

The high beam or low beam may not
switch automatically under the fol-
lowing conditions. Switch the high
beam and low beam manually.

–

During bad weather (rain, fog, snow,
wind, etc.).

–

When a light source similar to a
headlight or tail light is in the vi-
cinity of the vehicle.

–

When the headlights of the on-
coming vehicle or the leading
vehicle are turned off, when the
color of the light is affected due to
foreign materials on the lights, or
when the light beam is out of
position.

–

When there is a sudden, continu-
ous change in brightness.

–

When driving on a road that
passes over rolling hills or a road
that has level differences.

–

When driving on a road with many
curves.

–

When a sign or mirror-like surface
is reflecting intense light towards
the front of the vehicle.

–

When the container, etc., being
towed by a leading vehicle is re-
flecting intense light.

–

When a headlight on your vehicle
is damaged or dirty.

–

When the vehicle is leaning at an
angle due to a punctured tire,
being towed, etc.

LIC3192

Instruments and controls

2-43

•

The timing of switching the low beam
and high beam may change under the
following situations:

–

The brightness of the headlights
of the oncoming vehicle or leading
vehicle.

–

The movement and direction of
the oncoming vehicle and the
leading vehicle.

–

When only one light on the on-
coming vehicle or the leading ve-
hicle is illuminated.

–

When the oncoming vehicle or the
leading vehicle is a two-wheeled
vehicle.

–

Road conditions (incline, curve,
the road surface, etc.).

–

The number of passengers and
the amount of luggage.

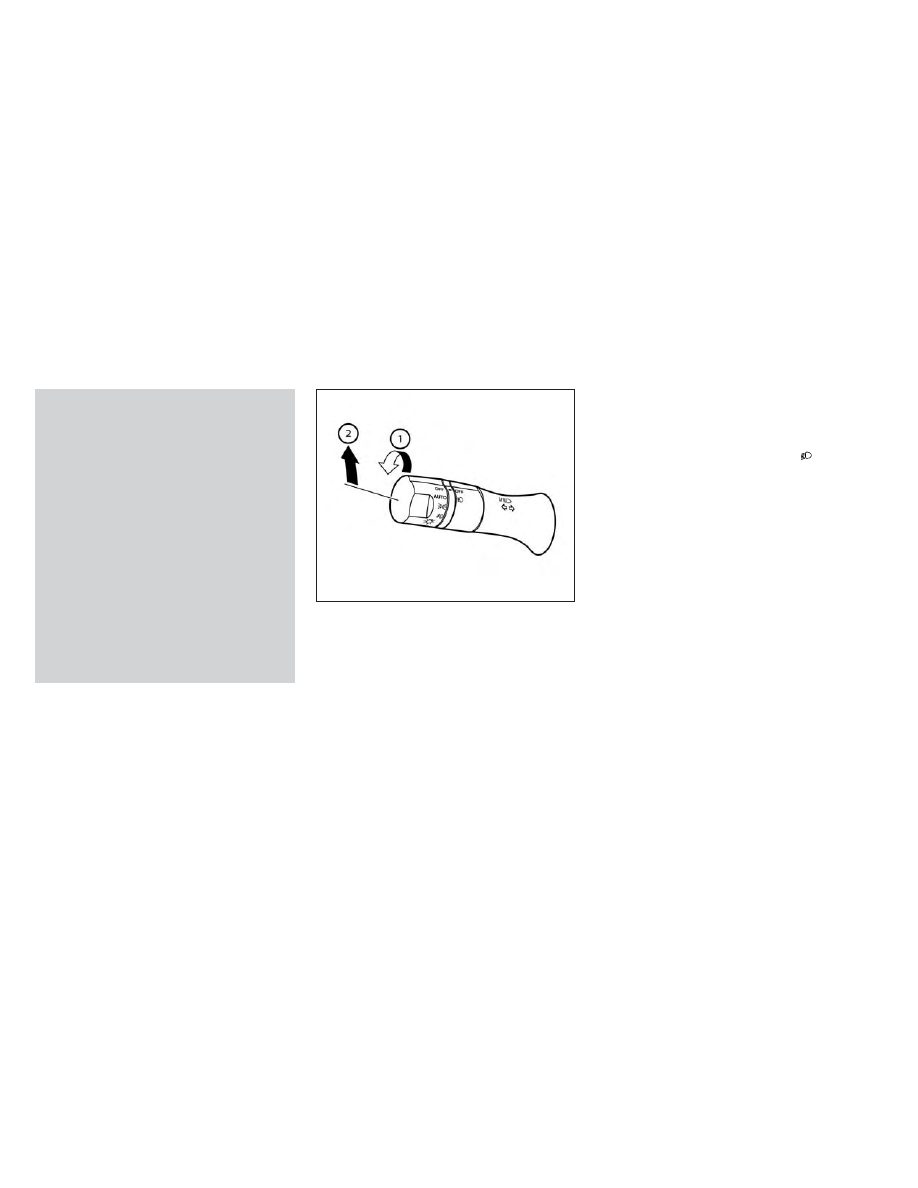

High Beam Assist operation

To activate the High Beam Assist system,
turn the headlight switch to the AUTO po-
sition

O

1

and push the lever forward

O

2

(high beam position). The High Beam Assist
indicator light in the meter will illuminate
while the headlights are turned on.

If the High Beam Assist indicator light does
not illuminate in the above condition, it may
indicate that the system is not functioning
properly. Have the system checked, it is
recommended that you visit a NISSAN
dealer for this service.

When the vehicle speed lowers to less than
approximately 16 mph (25 km/h), the head-
light uses the low beam.

To turn off the High Beam Assist system,
turn the headlight switch to the

posi-

tion or select the low beam position by
placing the lever in the neutral position.

LIC4846

2-44

Instruments and controls

Ambient image sensor maintenance

The ambient image sensor

O

1

for the High

Beam Assist system is located in front of
the inside mirror. To maintain the proper
operation of the high beam assist system
and prevent a system malfunction, be sure
to observe the following:
• Always keep the windshield clean.
• Do not attach a sticker (including trans-

parent material) or install an accessory
near the ambient image sensor.

• Do not strike or damage the areas around

the ambient image sensor. Do not touch
the sensor lens that is located on the am-
bient image sensor.

If the ambient image sensor is damaged
due to an accident, it is recommended that
you visit a NISSAN dealer.

Battery saver system

The battery saver system automatically
turns off the following lights after a period
of time when the ignition switch is placed in
the OFF position and the doors are closed:
• Headlights, when the headlight switch is

in the

or

position

• Interior lights, when left in the ON position

(if so equipped)

After the headlights automatically turn off
with the headlight switch in the

or

position, the headlights will illuminate

again if the headlight switch is moved to
the OFF position and then turned to the

or

position.

CAUTION

Even though the battery saver feature
automatically turns off the headlights
after a period of time, you should turn
the headlight switch to the OFF posi-
tion when the engine is not running to
avoid discharging the vehicle battery.

DAYTIME RUNNING LIGHTS (DRL)
SYSTEM (Type A) (if so equipped)

The DRL system automatically illuminates
when the engine is started with the parking
brake released. The DRL system operates
with the headlight switch in the OFF posi-
tion or in the

position, or in AUTO

position when there is bright ambient light.
Turn the headlight switch to the

posi-

tion for full illumination when driving at
night.

If the parking brake is applied before the
engine is started, the DRL system does not
illuminate. The DRL system illuminates
when the parking brake is released. The
DRL system will remain on until the ignition
switch is placed in the OFF position.

WARNING

When the DRL system is active, tail lights
on your vehicle are not on. It is necessary
at dusk to turn on your headlights. Fail-
ure to do so could cause an accident in-
juring yourself and others.

LSD2712

Instruments and controls

2-45

LED DAYTIME RUNNING LIGHTS
(DRL) SYSTEM (Type B) (if so
equipped)

The LED DRL automatically illuminate at
100% intensity when the engine is started
and the parking brake released. The LED
DRL operate with the headlight switch in
the OFF position or in the

position,

or in AUTO position when there is bright
ambient light. When you turn the headlight
switch to the

position for full illumina-

tion, the LED lights switch from LED DRL to
the park function.

If the parking brake is applied before the
engine is started, the LED DRL do not illumi-
nate. The LED DRL illuminate when the
parking brake is released. The LED DRL will
remain on until the ignition switch is placed
in the OFF position.

It is necessary at dusk to turn the headlight
switch on for interior controls and switches
to illuminate, as those remain off while the
switch is in the OFF position.

WARNING

When the LED DRL system is active, tail
lights on your vehicle are not on. It is
necessary at dusk to turn on your head-
lights. Failure to do so could cause an
accident injuring yourself and others.

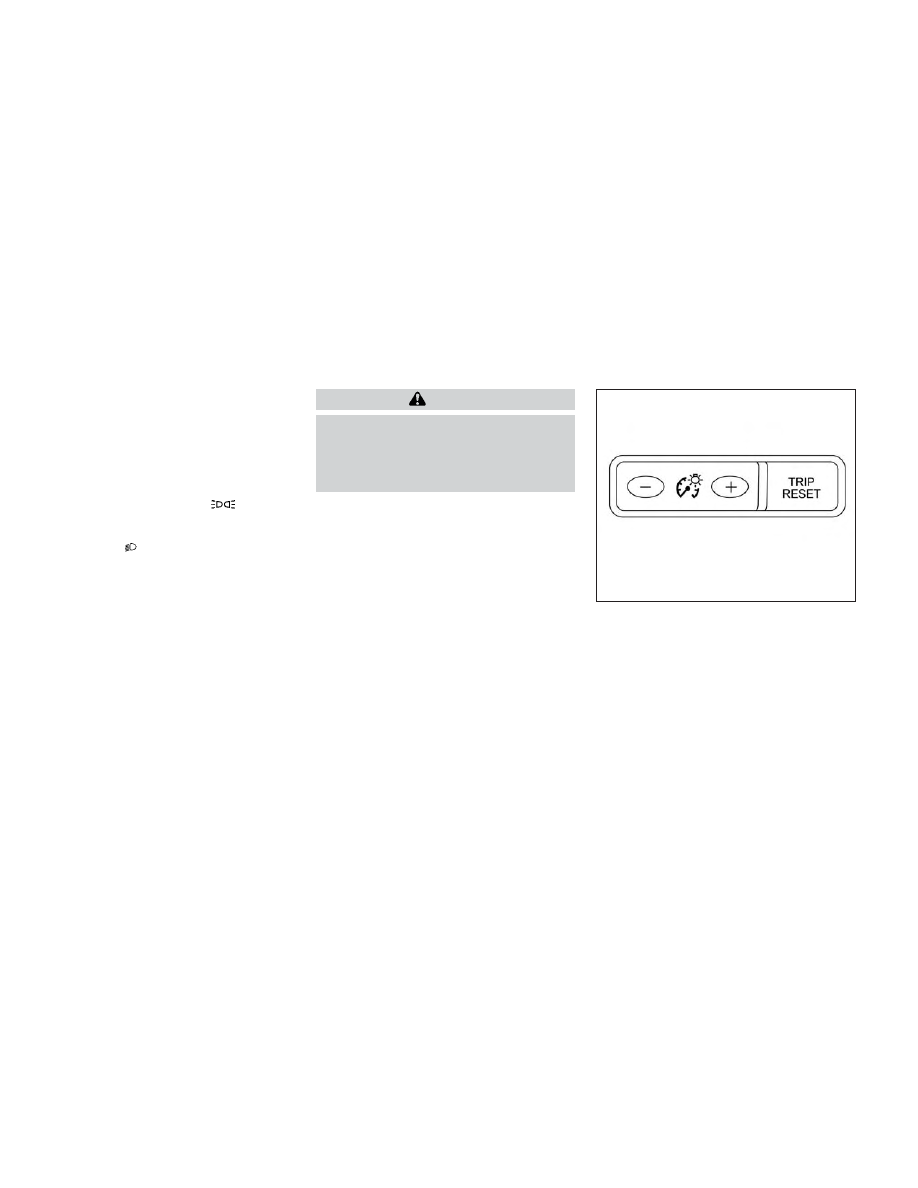

INSTRUMENT BRIGHTNESS
CONTROL

Press the “+” button to increase the bright-
ness of instrument panel lights.

Press the “-” button to decrease the bright-
ness of instrument panel lights.

LIC3176

2-46

Instruments and controls

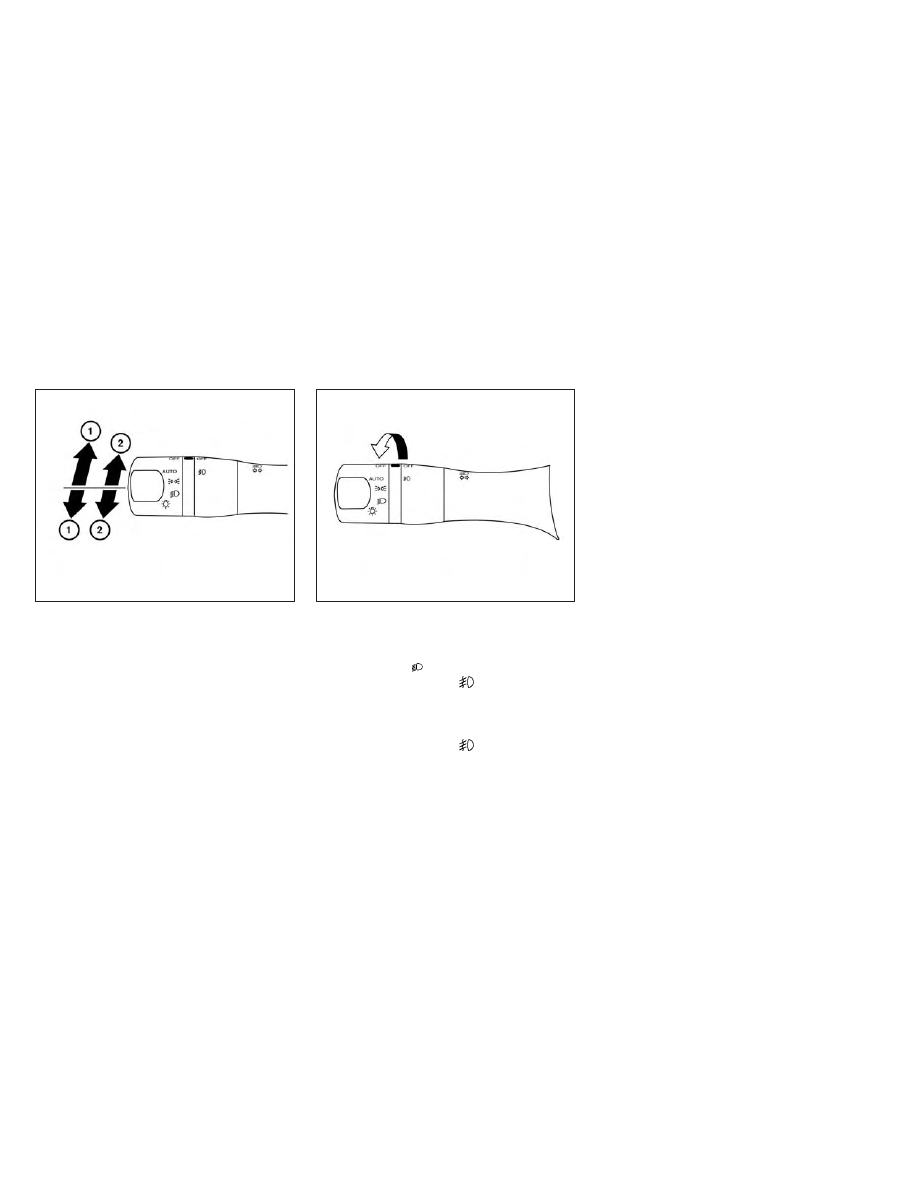

TURN SIGNAL SWITCH

Turn signal

䊊

1

Move the lever up or down to signal the
turning direction. When the turn is com-
pleted, the turn signal cancels auto-
matically.

Lane change signal

䊊

2

Move the lever up or down until the turn
signal begins to flash, but the lever
does not latch, to signal a lane change.
Hold the lever until the lane change is
complete.

FOG LIGHT SWITCH (if so
equipped)

To turn the fog lights on, turn the headlight
switch to the

position, then turn the

fog light switch to the

position.

To turn the fog lights on with the headlight
switch in the AUTO position (if so equipped),
the headlights must be on, then turn the
fog light switch to the

position.

To turn the fog lights off, turn the fog light
switch to the OFF position.

The headlights must be on and the low
beams selected for the fog lights to operate.
The fog lights automatically turn off when
the high beam headlights are selected.

LIC3252

LIC3256

Instruments and controls

2-47

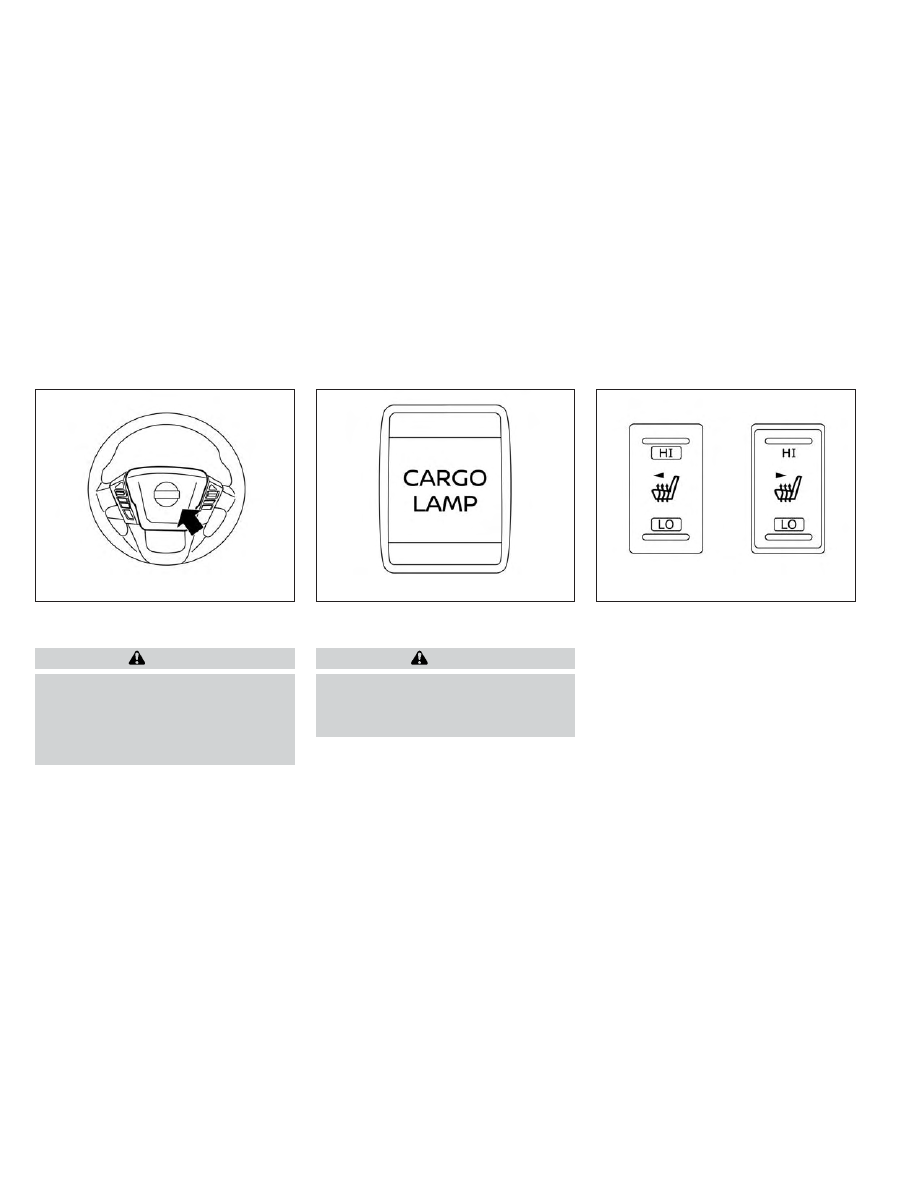

To sound the horn, push the area between
the horn icons on the steering wheel.

WARNING

Do not disassemble the horn. Doing so
could affect proper operation of the
supplemental front air bag system.
Tampering

with

the

supplemental

front air bag system may result in seri-
ous personal injury.

To turn on the cargo lamp, push the switch
down to the ON position.

CAUTION

Be sure to turn the light switch to the
OFF position when you leave the ve-
hicle for extended periods of time, oth-
erwise the battery will go dead.

The front seats are warmed by built-in
heaters.

1. Place the ignition switch in the ON

position.

2. Push the LO or HI position of the switch,

as desired, depending on the tempera-
ture. The indicator light in the switch will
illuminate.

The heater is controlled by a thermostat,
automatically turning the heater on and
off. The indicator light will remain on as
long as the switch is on.

LIC4829

LIC5102

LIC3762

HORN

CARGO LAMP SWITCH

HEATED SEAT SWITCHES (if so
equipped)

2-48

Instruments and controls

3. When the seat is warmed or before you

leave the vehicle, be sure to turn the
switch off.

WARNING

Do not use or allow occupants to use
the seat heater if you or the occupants
cannot monitor elevated seat tem-
peratures or have an inability to feel
pain in body parts that contact the
seat. Use of the seat heater by such
people could result in serious injury.

CAUTION

•

Do not use the seat heater for ex-
tended periods or when no one is
using the seat.

•

Do not put anything on the seat which
insulates heat, such as a blanket,
cushion, seat cover, etc. Otherwise, the
seat may become overheated.

•

Do not place anything hard or heavy
on the seat or pierce it with a pin or
similar object. This may result in
damage to the heater.

•

Any liquid spilled on the heated seat
should be removed immediately with
a dry cloth.

•

When cleaning the seat, never use
gasoline, benzine, thinner, or any
similar materials.

•

If any malfunctions are found or the
heated seat does not operate, turn
the switch off and have the system
checked. It is recommended that you
visit a NISSAN dealer for this service.

•

The battery could run down if the
seat heater is operated while the en-
gine is not running.

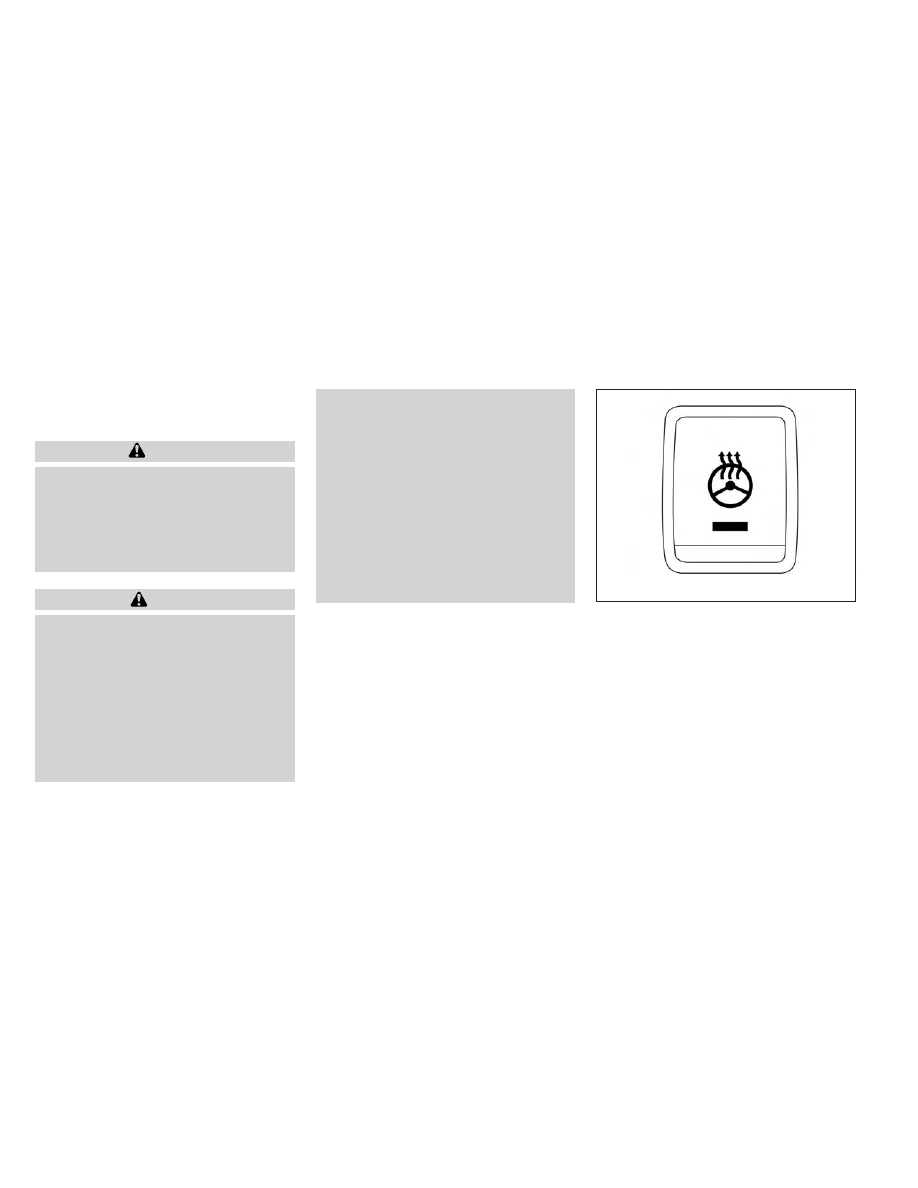

The heated steering wheel system is de-
signed to operate only when the surface
temperature of the steering wheel is below
68°F (20°C).

Push the heated steering wheel switch to
warm the steering wheel after the engine
starts. The indicator light will come on.

If the surface temperature of the steering
wheel is below 68°F (20°C), the system will
heat the steering wheel and cycle off and
on to maintain a temperature above 68°F
(20°C). The indicator light will remain on as
long as the system is on.

LIC4582

HEATED STEERING WHEEL SWITCH
(if so equipped)

Instruments and controls

2-49

Push the switch again to turn the heated
steering wheel system off manually. The
indicator light will go off. The switch will turn
off automatically 30 minutes after activa-
tion, once this happens the switch will need
to be pushed again to restart the cycle.

NOTE:

If the surface temperature of the steer-
ing wheel is above 68°F (20°C) when the
switch is turned on, the system will not
heat the steering wheel. This is not a
malfunction.

The vehicle should be driven with the VDC
system on for most driving conditions.

If the vehicle is stuck in mud or snow, the
VDC system reduces the engine output to
reduce wheel spin. The engine speed will
be reduced even if the accelerator is de-
pressed to the floor. If maximum engine
power is needed to free a stuck vehicle,
turn the VDC system off.

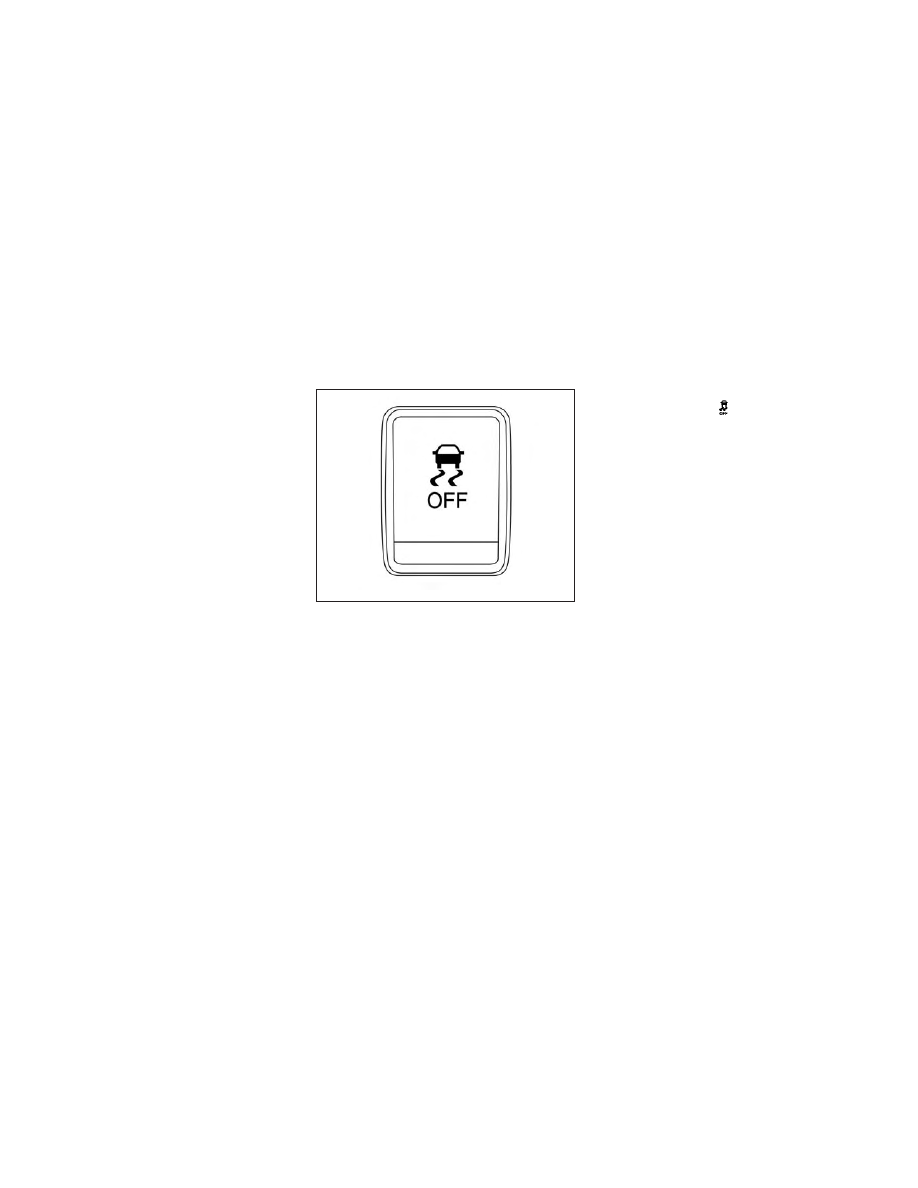

To turn off the VDC system, push the VDC
OFF switch. The

indicator light will

come on.

Push the VDC OFF switch again or restart
the engine to turn on the system. For addi-
tional information, see “Vehicle Dynamic
Control (VDC) system” (P. 5-119).

LIC3344

VEHICLE DYNAMIC CONTROL (VDC)
OFF SWITCH

2-50

Instruments and controls

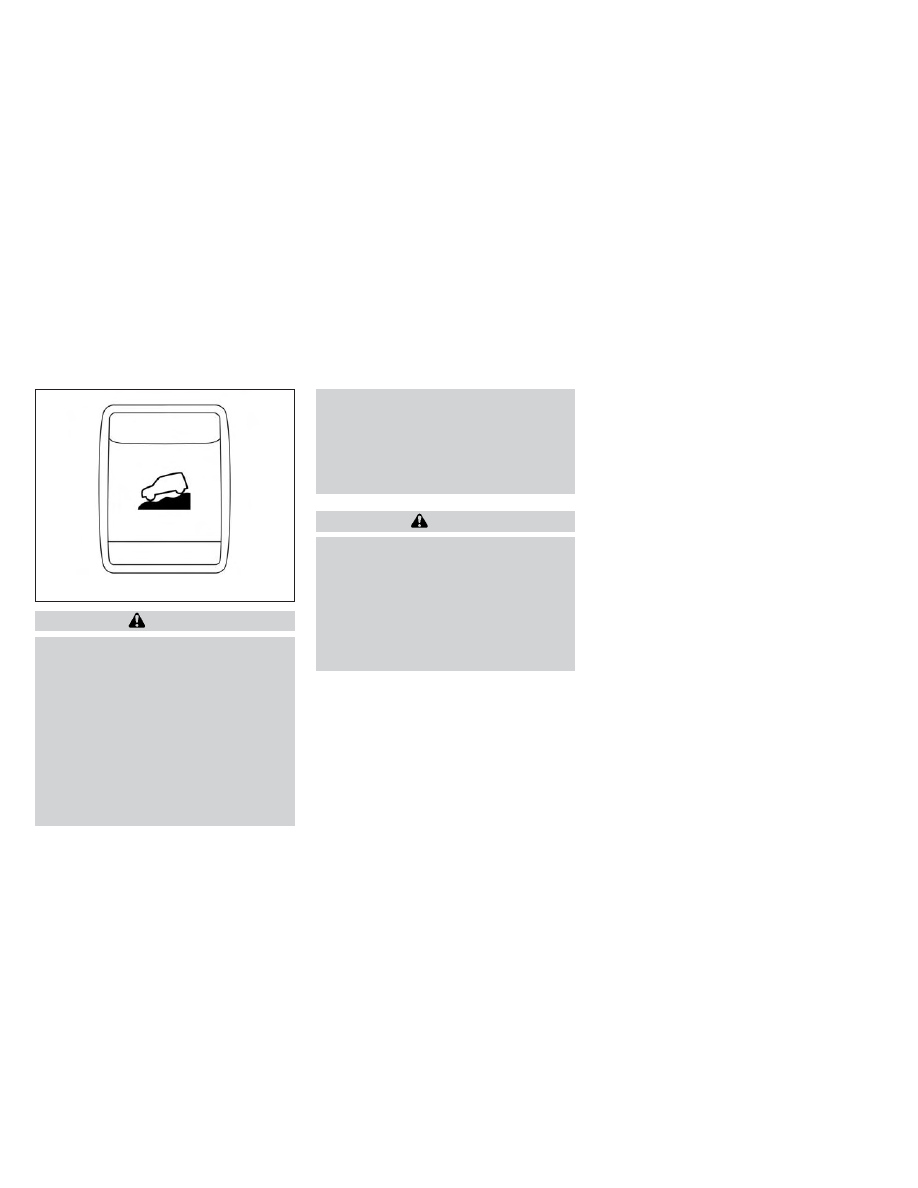

WARNING

•

Never rely solely on the hill descent
control system to control vehicle
speed when driving on steep down-
hill grades. Always drive carefully
when using the hill descent control
system and decelerate the vehicle
speed by depressing the brake pedal
if necessary. Be especially careful
when driving on frozen, muddy or ex-
tremely steep downhill roads. Failure
to control vehicle speed may result in
a loss of control of the vehicle and
possible serious injury or death.

•

The hill descent control may not con-
trol the vehicle speed on a hill under
all load or road conditions. Always be
prepared to depress the brake pedal
to control vehicle speed. Failure to do
so may result in a collision or serious
personal injury.

CAUTION

When the hill descent control system
operates continuously for a long time,
the temperature of the brake pads may
increase and the hill descent control
system may be temporarily disabled
(the indicator light will blink). If the indi-
cator light does not come on continu-
ously after blinking, stop using the
system.

The hill descent control system is designed
to reduce driver workload when going
down steep hills. The hill descent control
system helps to control vehicle speed so
the driver can concentrate on steering the
vehicle.

To activate the hill descent control system:
• The shift lever must be in forward or re-

verse gear,

• The 4WD switch must be in the 4L posi-

tion and the vehicle speed must be under
15 mph (25 km/h) or

• The 4WD switch must be in the 4H posi-

tion and the vehicle speed must be under
21 mph (35 km/h), and

• The hill descent control system switch

must be ON.

The hill descent control system ON indica-
tor light will come on when the system is
activated. Also, the stop/tail lights illumi-
nate while the hill descent control system
applies the brakes to control vehicle speed.

If the accelerator or brake pedal is de-
pressed while the hill descent control sys-
tem is on, the system will stop operating
temporarily. As soon as the accelerator or
brake pedal is released, the hill descent
control system begins to function again if
the hill descent control operating condi-
tions are fulfilled.

LIC5101

HILL DESCENT CONTROL SWITCH
(if so equipped)

Instruments and controls

2-51

The hill descent control system ON indica-
tor light blinks if the switch is on and all
conditions for system activation are not
met or if the system becomes disengaged
for any reason.

To turn off the hill descent control system,
push the switch to the OFF position.

For additional information, see “Hill descent
control system ON indicator light” (P. 2-16)
and “Hill descent control system” (P. 5-122).

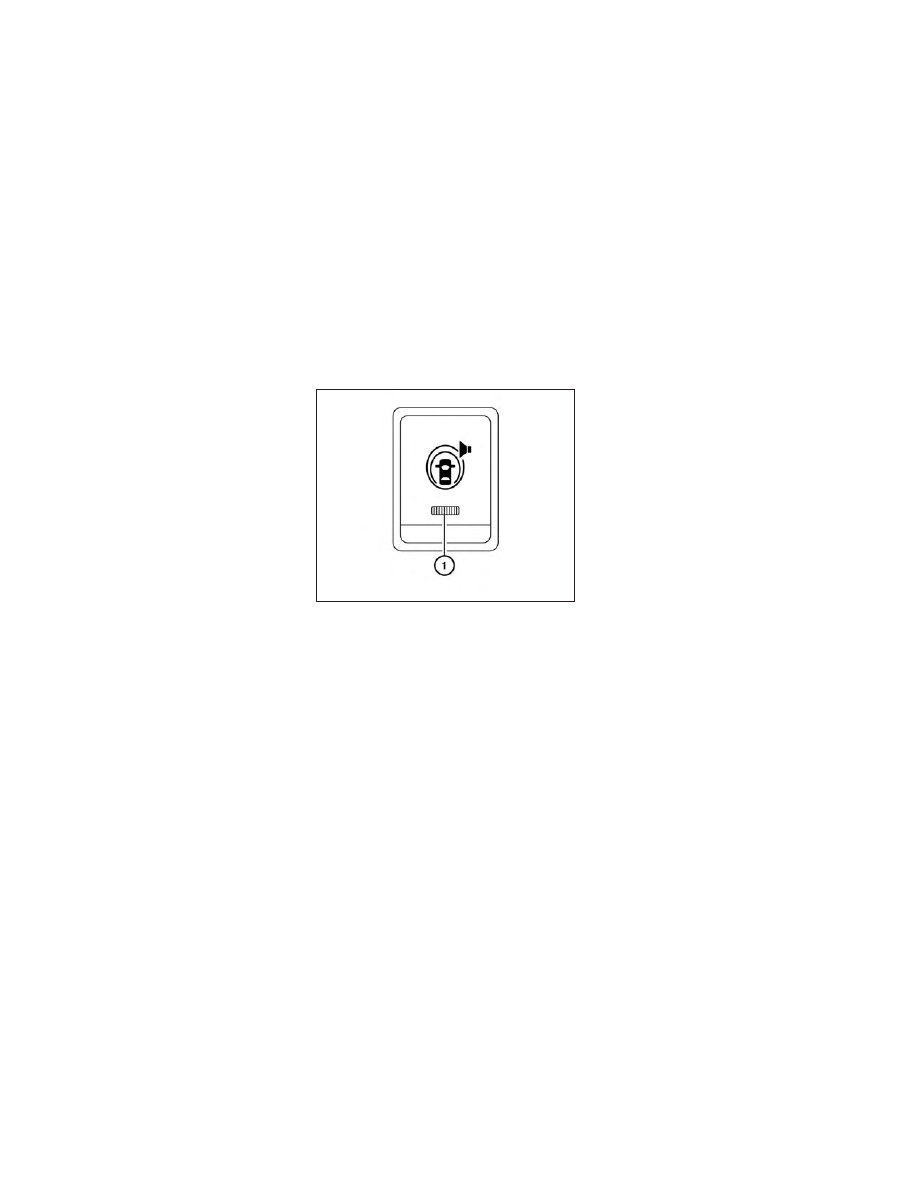

The warning systems switch is used to turn
on and off the following systems that are
activated using the Settings menu in the
vehicle information display:
• Blind Spot Warning (BSW) (if so equipped)
• Lane Departure Warning (LDW) (if so

equipped)

When the warning systems switch is
turned off, the indicator

O

1

on the switch is

off. The indicator will also be off if all of the
warning systems are deactivated using
the settings menu.

The BSW system will turn on the side indi-
cator lights, located by the outside mirrors,
if the radar sensors detect a vehicle in the
detection zone. If the turn signal is acti-
vated in the direction of the detected
vehicle, a chime sounds twice and the side
indicator light will flash.

The LDW system will sound a warning; the
steering wheel will vibrate; and the LDW
indicator (orange) will blink to alert the
driver of the vehicle is traveling close to
either the left or the right of a traveling lane
with detectable lane markers.

For additional information, see “Blind Spot
Warning (BSW)” (P. 5-32) and “Lane Depar-
ture Warning (LDW)” (P. 5-27).

LIC2225

WARNING SYSTEMS SWITCH (if so
equipped)

2-52

Instruments and controls

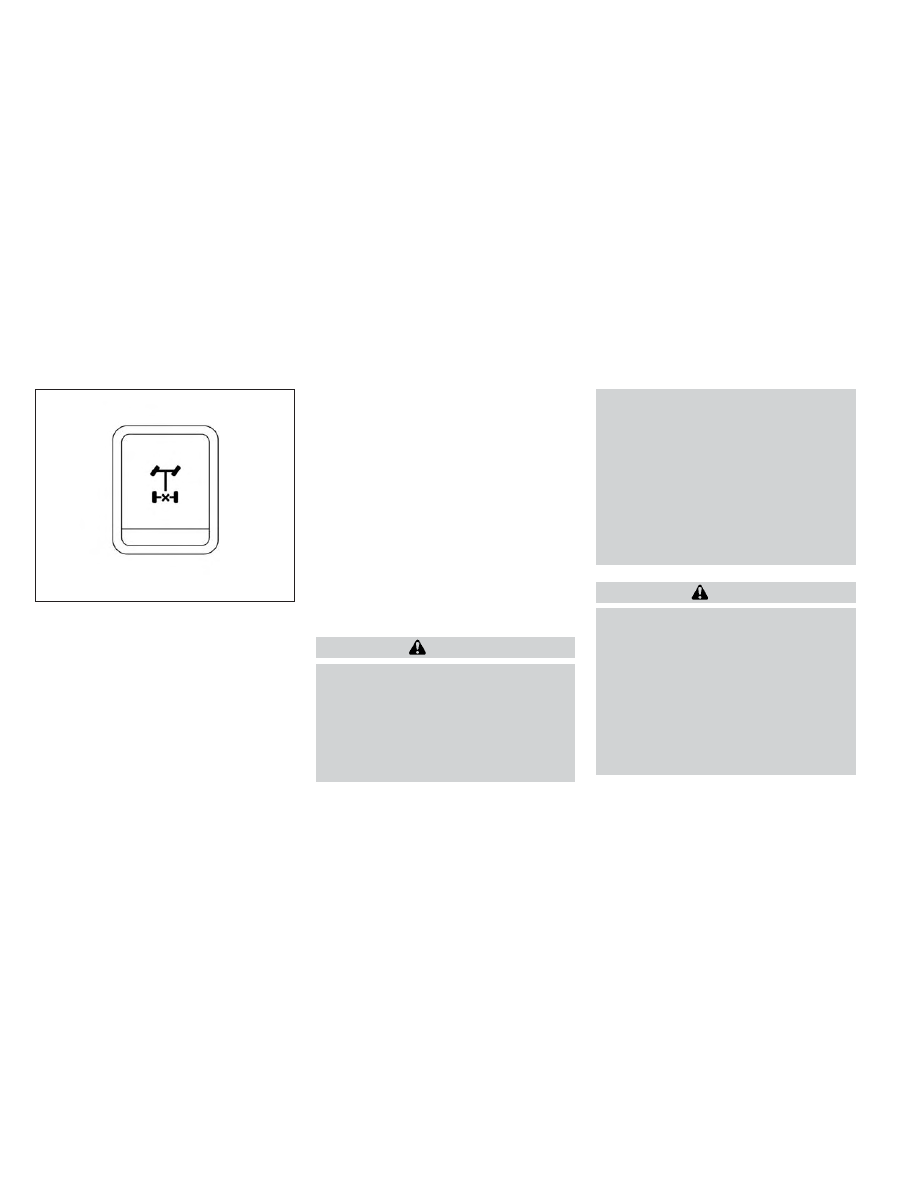

The E-Lock system can help provide added
traction if the vehicle is stuck or becoming
stuck.

To activate the E-Lock system:
• The 4WD switch must be in the 4LO posi-

tion (4-Wheel Drive vehicles),

• The vehicle must be stopped or moving

at 4 mph (7 km/h) or less, and

• The E-Lock system switch must be turned

on.

When the E-Lock switch is turned on, the
indicator light will flash until the system
engages. However, if all operation condi-
tions listed above are not met or the sys-
tem becomes disengaged, the indicator
light will continue to flash.

The Anti-lock Braking System (ABS) is dis-
abled and the ABS light illuminates when
the E-Lock system is on. Also, the Vehicle
Dynamic Control (VDC) system is disabled
and the VDC light illuminates when the
E-Lock system is on.

For additional information, see “Electronic
locking rear differential (E-Lock) system”
(P. 5-114) for further explanation and system
limitations.

WARNING

•

Never leave the E-Lock system on
when driving on paved or hard-
surfaced roads. Turning the vehicle
may result in the rear wheels slipping
and result in an accident and per-
sonal injury. After using the E-Lock
system to free the vehicle, turn the
system off.

•

Use the E-Lock system only when
freeing a stuck vehicle. Try the 4LO
position before using the E-Lock sys-
tem. Never use the E-Lock system on
a slippery road surface such as snow
or ice surface. Using the E-Lock
system when driving in these road
conditions may cause unexpected
movement of the vehicle during en-
gine braking, accelerating or turning,
which may result in an accident and
serious personal injury.

CAUTION

•

After using the E-Lock system, turn
the switch off to prevent possible
damage to driveline components from
extended use.

•

Do not drive over 12 mph (20 km/h)
when the system is engaged. Doing
so could result in possible damage to
the driveline.

•

Do not turn on the E-Lock system
while the tires are spinning. Doing so
could damage drivetrain components.

LIC4341

ELECTRONIC LOCKING REAR
DIFFERENTIAL (E-Lock) SYSTEM
SWITCH (if so equipped)

Instruments and controls

2-53

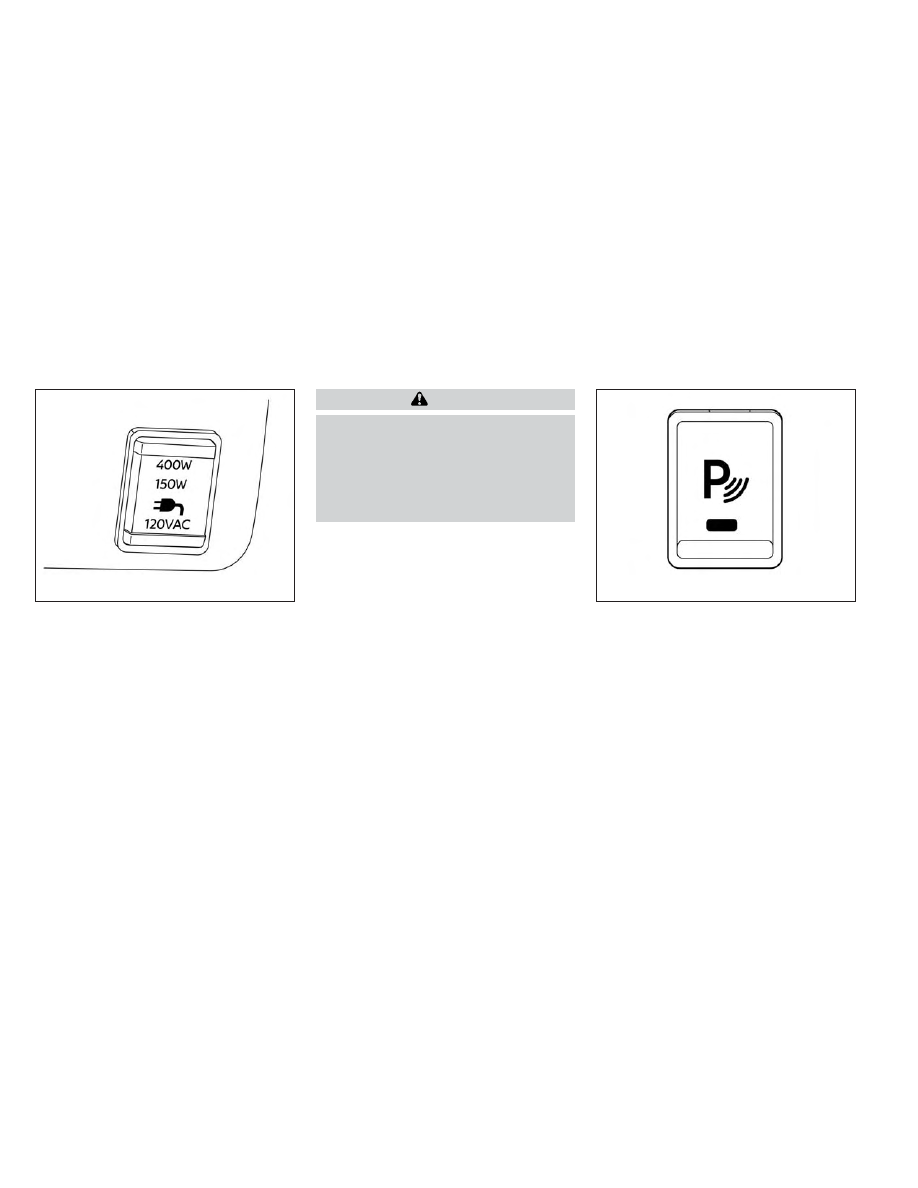

To use the outlets for devices that require
up to 120v power, the vehicle must be run-
ning and the power inverter switch must
be on.

When the vehicle is in the P (Park) position,
the 400W and the 150W will automatically
illuminate. When the vehicle is out of the P
(Park) position, only 150W will illuminate.

For additional information, see “120v out-
lets” (P. 2-62) regarding using devices that
require the power inverter switch to be
activated.

CAUTION

•

Use power outlets with the engine
running to avoid discharging the
vehicle battery.

•

Do not use double adapters or more
than one electrical accessory, doing
so could significantly drain the bat-
tery of your vehicle.

The Parking Aids system switch on the in-
strument panel allows the driver to turn
the following systems (if so equipped) on
and off. To turn the systems on and off, the
ignition switch must be in the ON position.
• Rear Sonar System (RSS) (if so equipped)
• Moving Object Detection (MOD) (if so

equipped)

• Rear Automatic Braking (RAB) (if so

equipped)

• Rear Cross Traffic Alert (RCTA) (if so

equipped)

LIC4847

LIC3596

POWER INVERTER SWITCH (if so
equipped)

PARKING AIDS SYSTEM SWITCH (if so
equipped)

2-54

Instruments and controls

The indicator light on the switch will illumi-
nate when the systems are turned on.

If the indicator light flashes when the RSS,
MOD, RAB, or RCTA systems are not turned
off, it may indicate a malfunction in one or
more of these systems (if so equipped).

The RSS, MOD, RAB, or RCTA systems will be
turned on automatically under the follow-
ing conditions:
• When the ignition switch is switched from

the OFF position to the ON position.

• When the shift lever is shifted into the R

(Reverse) position.

The automatic turning on function can be
turned on and off for these systems in the
vehicle information display. For additional
information, see “Settings” (P. 2-24).

For additional information, see “Rear Sonar
System (RSS)” (P. 5-123), ”Rear Automatic
Braking (RAB)” (P. 5-75), “Rear Cross Traffic
Alert (RCTA)” (P. 5-42), or “Moving Object De-
tection (MOD)” (P. 4-24).

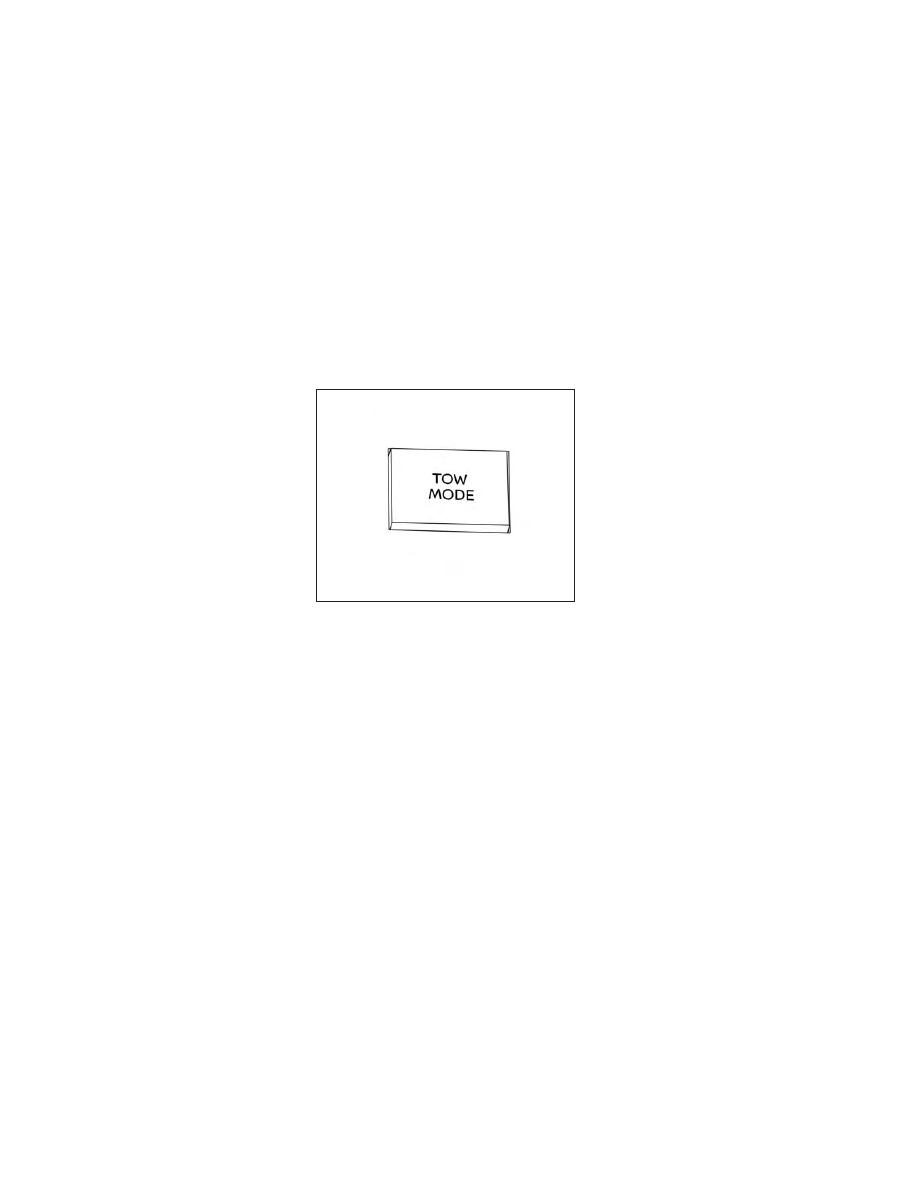

Tow mode should be used when pulling a
heavy trailer or hauling a heavy load. Driving
the vehicle in the tow mode with no trailer/
load or light trailer/light load will not cause
any damage. However, fuel economy may
be reduced, and the transmission/engine
driving characteristics may feel unusual.

Push the tow mode switch to activate tow
mode. The TOW mode ON indicator light
illuminates when tow mode is selected.
Push the tow mode switch again to turn
tow mode off.

Tow mode is automatically canceled when
the ignition switch is placed in the OFF
position.

For additional information, see “Towing a
trailer” (P. 10-26).

LIC4845

TOW MODE SWITCH (if so equipped)

Instruments and controls

2-55

EMERGENCY SUPPORT

NissanConnect® Services provide various
services to support dealing with emergen-
cies of the subscribed vehicle and the
driver.

For example, in case of an illness or serious
injury, you can seek support by pressing the
in-vehicle Emergency Call (SOS) button and
connecting to the NissanConnect® Services
Response Center. The NissanConnect® Ser-
vices Response Center can specify the loca-
tion of the vehicle via GPS, and the informa-
tion will be sent to the police or other
agencies as needed.

For information about other NissanConnect®
Services emergency support related ser-
vices, contact the NissanConnect® Cus-
tomer Support line at 1–855–426–6628 or
refer to the NissanConnect® Services web-
site www.nissanusa.com/connect (for U.S.)
or www.nissan.ca/nissanconnect (English) /
www.nissan.ca/nissanconnect/fr (French)
(for Canada).

WARNING

•

Please note that the Automatic Colli-
sion Notification service and Emer-
gency Call function cannot be used in
the following conditions:

–

Emergency functions and services
will not be available without a paid
subscription

to

NissanConnect®

Services.

–

The NissanConnect® Services net-
work system is disabled.

–

The vehicle moves outside the ser-
vice area where the TCU (Telematics
Control Unit) is connected to the
system.

–

The vehicle is outside the area
where the cellular network service
is receivable.

–

The vehicle is in a location with
poor signal reception such as tun-
nels, underground parking ga-
rages,

behind

buildings

or

in

mountainous areas.

–

The line is busy.

–

The TCU (Telematics Control Unit)
or other systems of your vehicle
are not working properly.

–

It may not be possible to make
an emergency call depending on
the severity of a collision and/or
emergency.

•

Park the vehicle in a safe location and
set the parking brake before operat-
ing the Emergency Call (SOS) button.

•

Only use this service in case of an
emergency. There may be a penalty
for inappropriate use of the service.

•

Radio waves could adversely affect
electric medical equipment. Indi-
viduals who use a pacemaker should
contact the device manufacturer re-
garding any possible effects before
using the system.

•

The TCU (Telematics Control Unit) an-
tenna is installed inside the upper
central part of the instrument panel.
An occupant should not get any
closer to the antenna than specified
by the pacemaker manufacturer. The
radio waves from the TCU antenna
may adversely affect the operation
of the pacemaker while using the
NissanConnect® Services.

EMERGENCY CALL (SOS) BUTTON
(if so equipped)

2-56

Instruments and controls

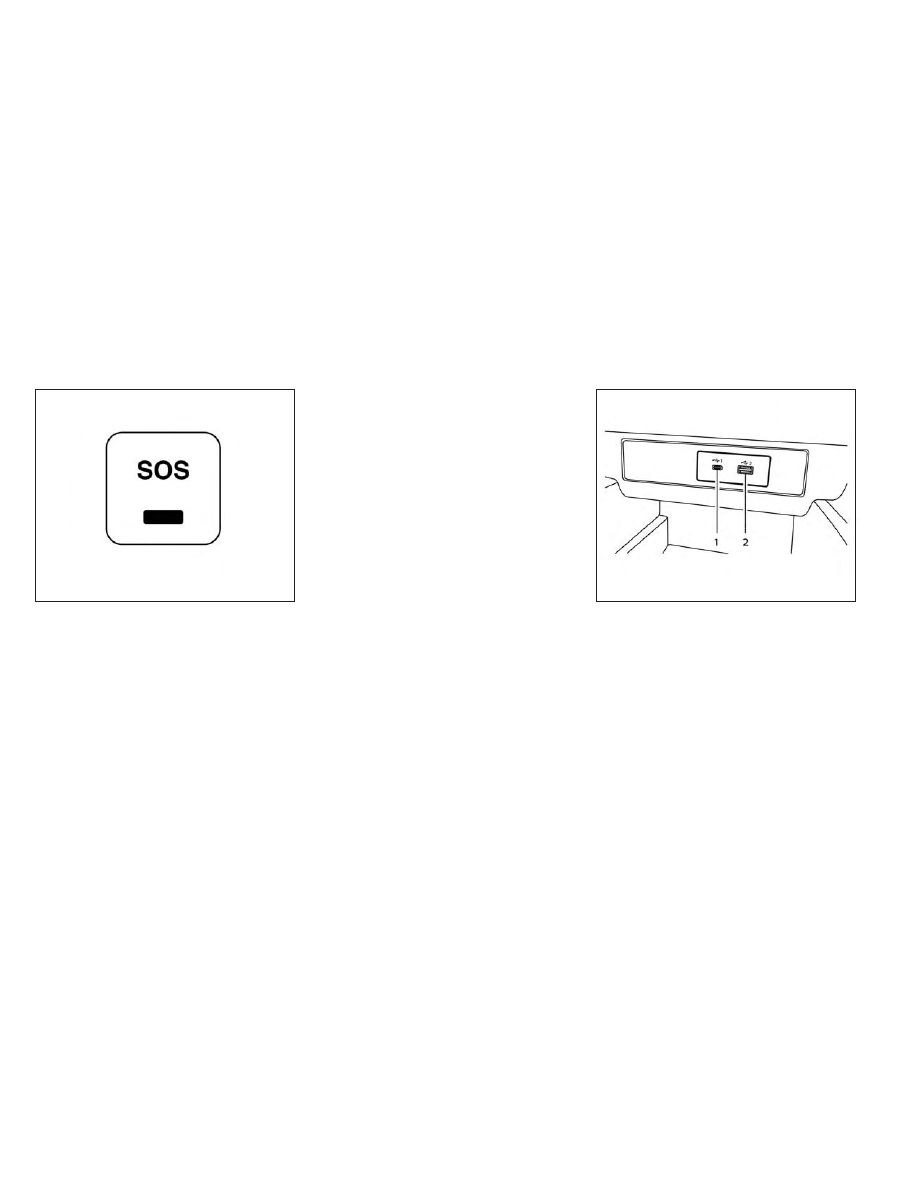

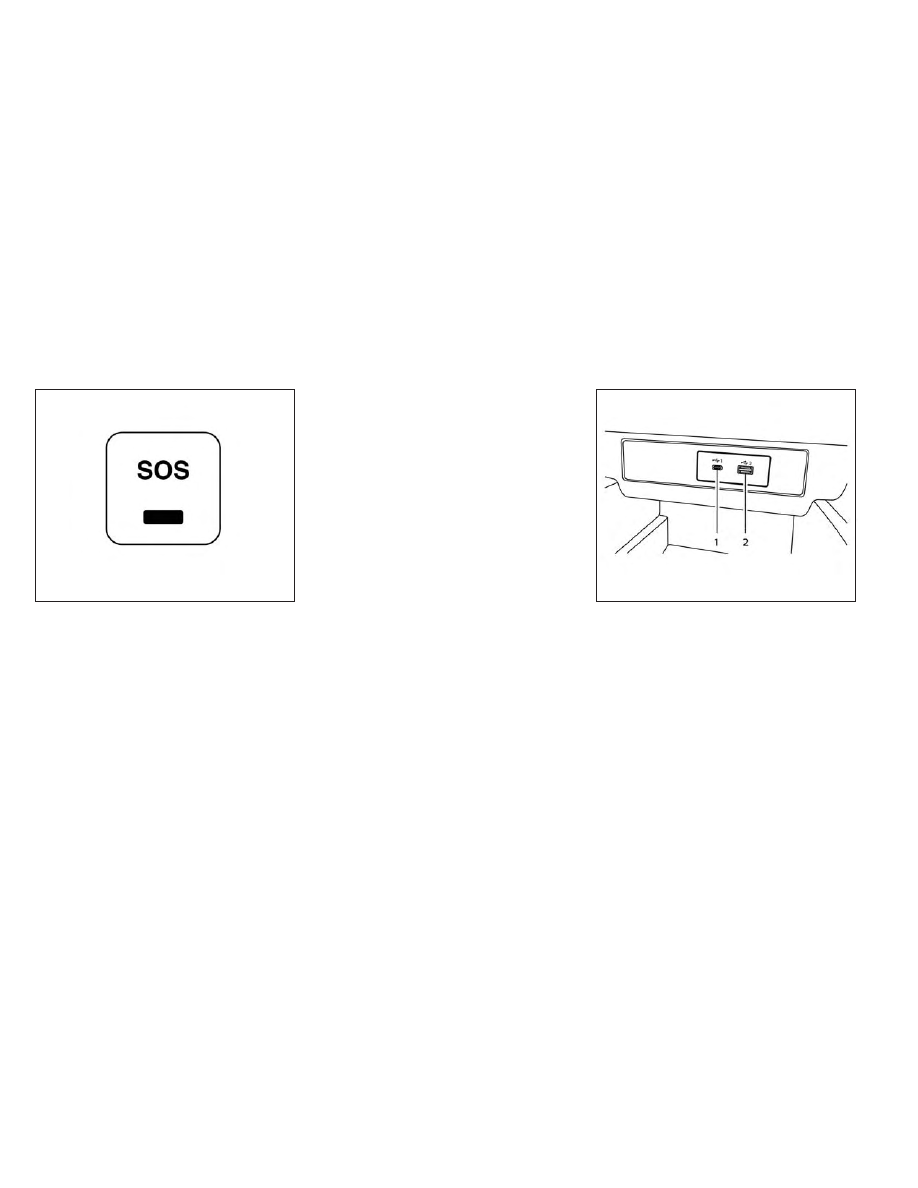

Making an emergency call

The Emergency Call (SOS) button is located
near the map light.

1. Press the Emergency Call (SOS) button

to make an emergency call.

2. When the line is connected, speak to the

Response Specialist.

If you want to cancel the emergency call,
press and hold the Emergency Call (SOS)
button for a few seconds.

NOTE:

•

After the Emergency Call (SOS) button
is pressed, it may take some time until
the system initiates connection, de-
pending on the technical environment
and whether the TCU (Telematics Con-
trol Unit) is being used by the other
services.

•

An indicator light on the Emergency
call (SOS) button shows the readiness
of the emergency support system. If
the indicator light is not illuminated,
pressing the Emergency Call (SOS)
button does not connect your ve-
hicle to the Response Specialist. The
indicator light blinks while connected
to the NissanConnect® Services Re-
sponse Center.

•

Even when the indicator light is illumi-
nated, connection to the NissanConnect®
Services Response Center may not be
possible. If this occurs in an emergency
situation, contact the authorities by other
means.

•

To avoid disconnecting the line, keep
the engine running during an emer-
gency call, if it is safe to do so.

1. Type-C USB

2. Type-A USB

There are USB charging ports located in 1st
row in the front media pocket below the
climate controls and in the rear seat area
on the back of the center console (if so
equipped). These ports will charge com-
patible devices.

LIC3376

LIC5045

1st row (if so equipped)

USB CHARGING PORTS (if so
equipped)

Instruments and controls

2-57

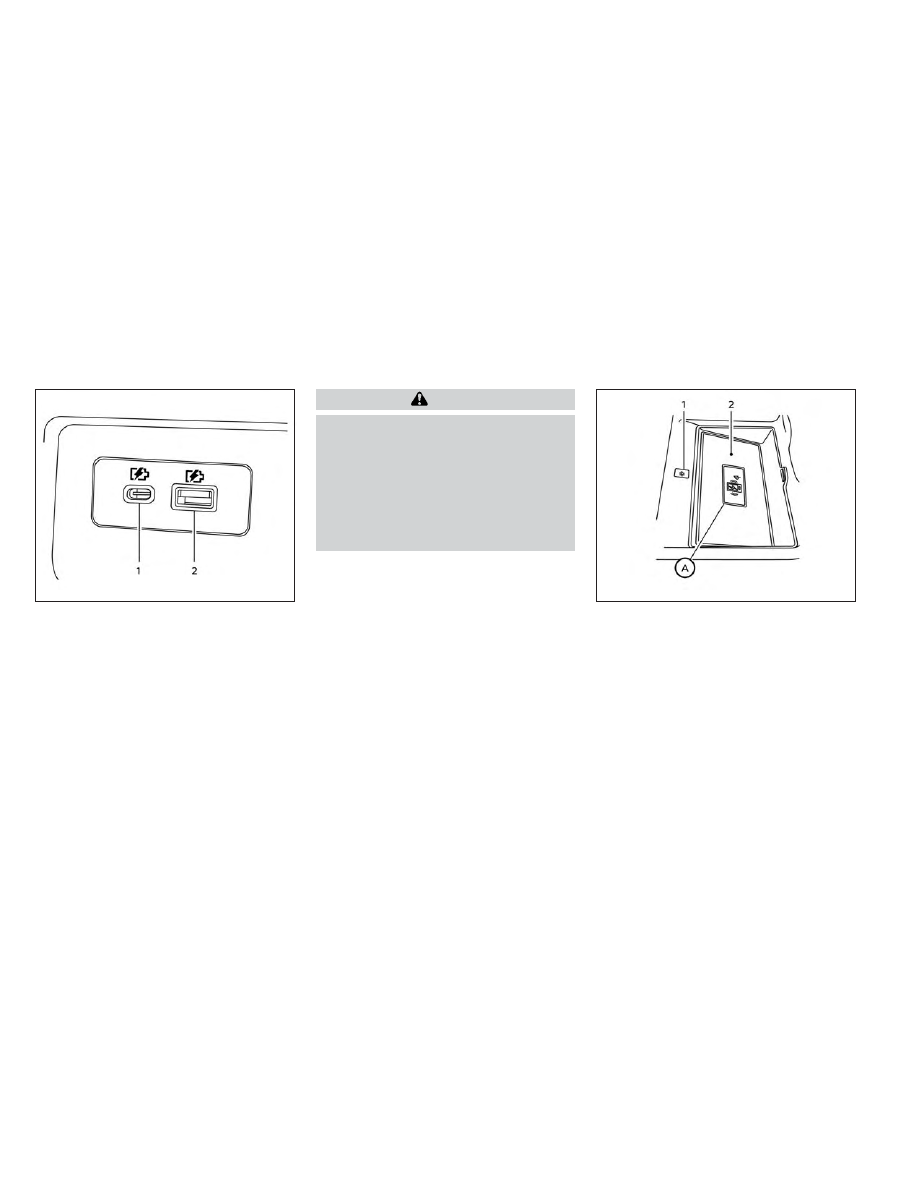

NOTE:
• Not all of the USB charging ports will

operate with the display screen. Only
the USB connection ports located un-
der the climate controls will allow op-
eration of USB devices through the au-
dio system.

• For best results, it is recommended to

use the manufacturer cables, which
are sold separately. A USB Type-A to
USB Type-C adapter (or vice versa) can
also be purchased separately; how-
ever, results may vary.

CAUTION

•

Do not force a USB device into the
connector. Inserting the USB device
tilted or up-side down into the con-
nector may damage the connector.
Make sure that the USB device is con-
nected correctly into the connector.

•

Do not use a reversible USB cable. Us-
ing the reversible USB cable may
damage the connector.

The wireless charger is located on the front
of the center console. Lay the smartphone
on the pad of the wireless charger. Charg-
ing will start automatically. The smart-
phone will be charged continuously while
the ignition switch is in the ON position.

NOTE:

The wireless charger requires the vehicle
doors to be closed before charging will
start. If the doors are opened, the charg-
ing function will not operate.

LIC5046

Rear (if so equipped)

LIC4958

1. Indicator

2. Charging pad

WIRELESS CHARGER (if so equipped)

2-58

Instruments and controls
