Nissan Juke (2019 год). Руководство - часть 28

8 - 14

Техническое обслуживание и операции, выполняемые владельцем

ЖИДКОСТЬ ГИДРОПРИВОДА
СЦЕПЛЕНИЯ (для некоторых
вариантов исполнения автомобиля)

Автомобили с левосторонним управлением

Автомобили с правосторонним управлением

Проверьте уровень жидкости в бачке. Если уровень тормозной
жидкости упадет ниже отметки MIN

c

, загорится сигнализа-

тор неисправности тормозной системы. Доведите уровень
жидкости до метки MAX

d

. (За информацией о рекомен-

дуемой жидкости обращайтесь к параграфу «Рекомендуемые
эксплуатационные материалы и заправочные емкости агрега-
тов и систем» в главе 9 «Техническая информация».)

Если вам приходится достаточно часто доливать жидкость,
обратитесь на сервисную станцию официального дилера
NISSAN для тщательной проверки герметичности системы
привода сцепления.



ОПАСНОСТЬ

•  Пользуйтесь только новой жидкостью, хранящейся в

герметично закрытой емкости. Применение ранее ис-
пользовавшейся жидкости, жидкости с низким уровнем
качества или загрязненной жидкости может привести к
выходу из строя гидропривода сцепления.

•  Протрите начисто крышку бачка для тормозной жидко-

сти, прежде чем отворачивать ее.

•  Рабочая жидкость гидропривода сцепления ядовита.

Она должна храниться в таре с соответствующей мар-
кировкой и в местах, недоступных для детей.

ВНИМАНИЕ

Избегайте попадания брызг жидкости на окрашенные по-
верхности кузова. Тормозная жидкость может повредить
лакокрасочное покрытие. Если это все же произошло, не-
медленно промойте поверхность большим количеством
воды.

Автомобиль с левосторонним управлением

Автомобиль с правосторонним управлением

Проверьте уровень жидкости в бачке. Если уровень тор-
мозной жидкости упадет ниже отметки MIN

c

, загорится

сигнализатор неисправности тормозной системы. Доведите
уровень тормозной жидкости до метки MAX

d

. (За инфор-

мацией о рекомендуемой тормозной жидкости обращайтесь
к параграфу «Рекомендуемые эксплуатационные материалы
и заправочные емкости агрегатов и систем» в главе 9 «Тех-
ническая информация».)

Если вам приходится достаточно часто доливать тормозную
жидкость, обратитесь на сервисную станцию официально-
го дилера NISSAN для тщательной проверки герметичности
тормозной системы и привода выключения сцепления.

8 - 15

Техническое обслуживание и операции, выполняемые владельцем

ВОЗДУХООЧИСТИТЕЛЬ

Снятие фильтра:

Двигатель HR16DE или MR16DDT: Потяните вверх патрубок

c

 и снимите его. Потяните за выступы

d

, затем потяните

вверх крышку

e

 и замените воздушный фильтр.

Двигатель K9K: Нажмите на выступы

c

, снимите крышку

d



и замените воздушный фильтр

e

.

Фильтрующий элемент из вощеной бумаги не подлежит
очистке и повторному использованию. Сухой бумажный эле-
мент воздушного фильтра можно очистить и использовать
повторно. Заменяйте фильтрующий элемент в соответствии
с периодичностью, установленной регламентом техническо-
го обслуживания, который содержится в отдельной Гаран-
тийной книжке.

При замене фильтра протрите изнутри влажной ветошью
корпус и крышку воздухоочистителя.

Бензиновый двигатель HR16DE или MR16DDT

Дизельный двигатель K9K



ОПАСНОСТЬ

Работа двигателя со снятым воздушным фильтром может
привести к сильному ожогу. Воздушный фильтр не только
очищает воздух, он также предотвращает выброс пламени
из камер сгорания двигателя. Если воздушный фильтр не
установлен на место, вы можете получить ожог. Запреща-
ется эксплуатировать автомобиль со снятым воздушным
фильтром. Соблюдайте меры предосторожности при рабо-
тающем двигателе и снятом воздушном фильтре.

ЖИДКОСТЬ ДЛЯ БЕССТУПЕНЧАТОЙ
ТРАНСМИССИИ (CVT) (для некоторых
вариантов исполнения автомобиля)

Для проверки или замены обратитесь на сервисную станцию
официального дилера NISSAN.

ВНИМАНИЕ

•  Используйте только оригинальную жидкость NISSAN

CVT Fluid NS-2. Запрещается смешивать эту жидкость с
жидкостями других типов.

•  Применение жидкости, отличной от оригинальной жид-

кости NISSAN CVT Fluid NS-2, приведет к серьезной неис-
правности трансмиссии CVT и дорогостоящему ремонту,
на который не распространяется гарантия производите-
ля.

8 - 16

Техническое обслуживание и операции, выполняемые владельцем

ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ

Замена

Если щетки стеклоочистителя изношены, замените их.

Прежде чем заменять щетки стеклоочистителя, необходимо
полностью поднять вверх рычаги стеклоочистителя, во из-
бежание повреждения капота или рычагов стеклоочистите-
ля. Чтобы поднять рычаг стеклоочистителя, см. параграф

1.  Поднимите рычаг стеклоочистителя, отведя его от ве-

трового стекла.

Следите за тем, чтобы форсунки стеклоомывателя A не
были засорены. В противном случае, работа стеклоомыва-
теля может быть нарушена. В случае засорения форсунки
необходимо прочистить ее иголкой или булавкой B. Будьте
осторожны, чтобы при прочистке не повредить форсунку.

ЛЕЗВИЯ ЩЕТОК СТЕКЛООЧИСТИТЕЛЯ

Очистка

Если ветровое стекло остается непрозрачным после вклю-
чения омывателя, или щетки стеклоочистителя при работе
дребезжат, то причиной этого может быть загрязнение ве-
трового стекла или самих щеток воскоподобными или дру-
гими веществами.

Промойте наружную поверхность ветрового стекла жидко-
стью для омывателя или нейтральным моющим средством.
Если ветровое стекло чистое, то при ополаскивании чистой
водой на нем не будут образовываться капли.

Протрите щетки стеклоочистителя тканью, смоченной в рас-
творе жидкости для омывателя или в нейтральном моющем
средстве. Сполосните щетки чистой водой. Если после этого
качество очистки ветрового стекла стеклоочистителем оста-
лось неудовлетворительным, замените щетки.

8 - 17

Техническое обслуживание и операции, выполняемые владельцем

ЖИДКОСТЬ СТЕКЛООМЫВАТЕЛЯ
ВЕТРОВОГО СТЕКЛА



ОПАСНОСТЬ

Незамерзающая жидкость ядовита, ее следует хранить в
промаркированной таре, недоступной для детей и домашних
животных.

Для проверки уровня жидкости закройте пальцем отверстие
в центре пробки заливной горловины

c

 и снимите ее вме-

сте с мерной трубкой из горловины.

Если в трубке нет жидкости, долейте ее.

Для лучшей очистки ветрового стекла рекомендуется добав-
лять в воду небольшое количество концентрированной жид-
кости омывателя. Зимой концентрация низкозамерзающий
жидкости должна соответствовать температуре окружающе-
го воздуха. При выборе концентрации омывающей жидкости
следуйте рекомендациям изготовителя.

2.  Нажмите и удерживайте фиксатор щетки A, а затем

сдвигайте щетку в направлении

c

 вдоль рычага сте-

клоочистителя.

3.  Снимите щетку стеклоочистителя.

4.  Наденьте новую щетку на рычаг стеклоочистителя до

щелчка.

ВНИМАНИЕ

•  После замены щеток верните рычаги стеклоочистителя

в исходное положение. В противном случае вы можете
поцарапать или повредить рычаги очистителя или капот
при открывании капота.

•  Использование изношенных щеток может привести к

потертостям ветрового стекла и ухудшению видимости.

ЛЕЗВИЕ ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
ЗАДНЕГО СТЕКЛА

Для проверки или замены обратитесь на сервисную станцию
официального дилера NISSAN.

8 - 18

Техническое обслуживание и операции, выполняемые владельцем

АККУМУЛЯТОРНАЯ БАТАРЕЯ

АККУМУЛЯТОРНАЯ БАТАРЕЯ АВТОМОБИЛЯ

•  Если автомобиль эксплуатируется в тяжелых условиях

или при высоких температурах, проверку уровня элек-
тролита следует проводить чаще.

•

Следите за тем, чтобы аккумуляторная батарея снаружи
была сухой и чистой. При появлении на полюсных на-
конечниках и клеммах следов коррозии, очистите их с
помощью водного раствора соды.

•  Следите за чистотой клемм проводов и периодически

проверяйте затяжку клемм.

•

Если автомобиль не будет эксплуатироваться в течение
30 дней или дольше, то следует отсоединить провод от
отрицательного вывода аккумуляторной батареи во из-
бежание ее разряда.

•

При необходимости замены или проверки аккумулятор-
ной батареи обратитесь на сервисную станцию офици-
ального дилера NISSAN.

Предупреждающая наклейка на аккумуляторной батарее





ОПАСНОСТЬ

c

Не курить

Не подносить близко открытое пламя

Не подносить близко искрящие предметы

Запрещается курить рядом с аккумуляторной батареей.
Запрещается приближаться к аккумуляторной батарее
с источником открытого пламени или с искрящимися
предметами.

d

Наденьте защитные очки

Будьте осторожны при обращении с аккумуляторной
батареей. Обязательно используйте защитные очки для
защиты глаз от воздействия электролита или от взрыва.

e

Хранить в местах, недоступных для детей

Не позволяйте детям прикасаться к аккумуляторной
батарее. Храните аккумуляторную батарею в местах, недо-
ступных для детей.

f

Осторожно - кислота.

Не допускайте попадания аккумуляторной кислоты на от-
крытые участки кожи, в глаза, на одежду или окрашенные
детали автомобиля. После непосредственного контакта
с аккумуляторной батареей или ее крышкой немедленно
и тщательно вымойте руки. При попадании электролита
в глаза, на кожу или одежду нужно немедленно промыть
пораженные места водой в течение, по крайней мере, 15
минут, и сразу же обратиться за медицинской помощью.
Электролит содержит кислоту. Попадание электролита в
глаза или на кожу может привести к потере зрения или
тяжелым ожогам.

g

Прочтите инструкцию

Перед началом работы с аккумуляторной батареей внима-
тельно прочтите инструкции. Это обеспечит правильное и
безопасное выполнение всех операций.

h

Взрывоопасный газ.

Водород, выделяемый аккумуляторной батареей, является
взрывоопасным.

Аккумуляторная батарея автомобиля

Аккумуляторная батарея автомобиля

Аккумуляторная батарея

8 - 19

Техническое обслуживание и операции, выполняемые владельцем

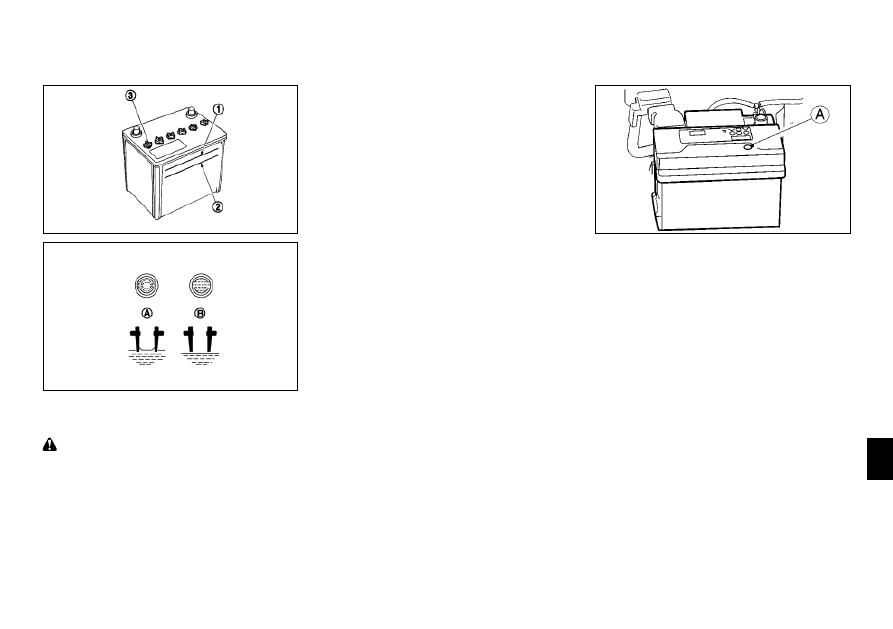

Тип В (для некоторых вариантов исполнения
автомобиля) – необслуживаемая
аккумуляторная батарея

Если на автомобиле установлена необслуживаемая акку-
муляторная батарея, то проверка уровня электролита не
требуется. Тем не менее, компания NISSAN рекомендует пе-
риодически проверять состояние зелёного индикатора A.
Если индикатор не виден, то замените аккумуляторную бата-
рею как можно скорее.

При необходимости замены или проверки аккумуляторной
батареи обратитесь на сервисную станцию официального
дилера NISSAN.

Пуск двигателя от дополнительной
аккумуляторной батареи

При необходимости пуска двигателя от дополнительной
аккумуляторной батареи, см. главу «6. В случае неисправ-
ности». Если двигатель не удается запустить даже от до-
полнительной батареи, возможно, аккумуляторная батарея
вашего автомобиля нуждается в замене. Для замены акку-
муляторной батареи обратитесь к официальному дилеру
NISSAN.

Проверьте уровень электролита в каждой секции аккумуля-
торной батареи. Уровень электролита должен быть между
отметками UPPER LEVEL (Верхний уровень)

c

 и LOWER

LEVEL (Нижний уровень)

d

.

Если требуется доливка электролита, добавляйте только
деминерализованную или дистиллированную воду таким
образом, чтобы уровень электролита достигал индикатора
каждого заливного отверстия. Запрещается переливать
жидкость выше максимальной отметки.

1.  С помощью подходящего инструмента снимите пробки

заливных отверстий

e

.

2.  Добавьте деминерализованную или дистиллированную

воду до отметки UPPER LEVEL (Верхний уровень)

c

.



Если боковая поверхность аккумуляторной батареи за-
грязнена, проверьте уровень электролита, заглянув в
секцию прямо через заливное отверстие; состояние A
является нормальным, а состояние B указывает на не-
обходимость доливки электролита.

ВНИМАНИЕ

Запрещается переполнять аккумуляторы батареи элек-
тролитом. Если уровень электролита слишком высок, то
при заряде аккумуляторной батареи часть электролита
может вытечь из аккумуляторов наружу и повредить ла-
кокрасочное покрытие кузова.

3.  Установите на место и плотно заверните пробки всех

секций аккумуляторной батареи.

Тип A (для некоторых вариантов исполнения
автомобиля)



ОПАСНОСТЬ

Запрещается эксплуатация автомобиля при низком уровне
электролита в аккумуляторной батарее. Это может привести
к повышению нагрузки на батарею, что, в свою очередь,
приведет к перегреву и сокращению срока службы аккуму-
ляторной батареи, а в некоторых случаях – к ее взрыву.

8 - 20

Техническое обслуживание и операции, выполняемые владельцем

Рекомендуемый элемент питания: CR1620 или анало-
гичный.

•

Не дотрагивайтесь до печатной схемы и электриче-
ских контактов – это может привести к возникнове-
нию неисправности пульта.

•  Элемент питания необходимо вставлять положи-

тельным полюсом «+» по направлению к нижней
части корпуса C.

4.  Плотно закройте крышку и заверните винт.

5.  Нажимая на кнопки пульта, проверьте его работоспособ-

ность.

Если вы встретите затруднения с заменой элемента питания,
обратитесь на сервисную станцию официального дилера
NISSAN.

ЭЛЕМЕНТ ПИТАНИЯ КЛЮЧА INTELLIGENT KEY

Замена элемента питания

ВНИМАНИЕ

•  Будьте осторожны, чтобы маленькие дети случайно не

проглотили элемент питания или снятые детали корпуса
ключа.

•  Неправильная утилизация отработавших источников пи-

тания может представлять опасность для окружающей
среды. При утилизации источников питания действуйте
в соответствии с местным законодательством.

•  При замене элемента питания оберегайте пульт от по-

падания в него пыли и масла.

•  При неправильной установке литиевый элемент питания

может взорваться. Заменяйте элемент питания только
элементом эквивалентного типа.

•  Запрещается подвергать элемент питания батарею

сильному нагреву.

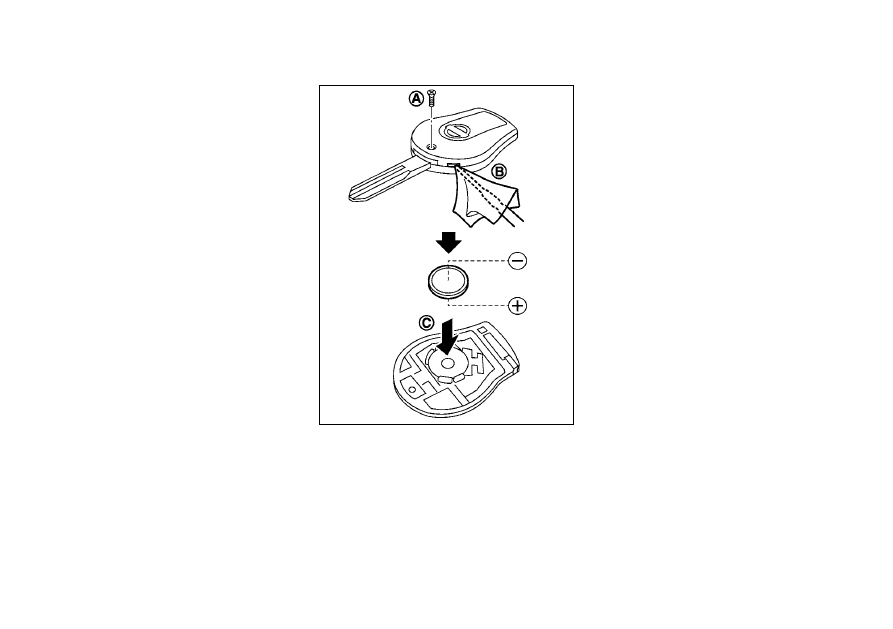

Для замены элемента питания:

1. Отверните

винт

A.

2.  Вставьте плоский конец маленькой отвертки в паз на

углу корпуса ключа B и поверните отвертку, чтобы
отделить верхнюю часть корпуса от нижней. Чтобы не
поцарапать корпус пульта, оберните отвертку тканью.

3.  Замените разряженный элемент питания новым.

ЭЛЕМЕНТ ПИТАНИЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ
ДВЕРЕЙ

Замена элемента питания

ВНИМАНИЕ

•  Будьте осторожны, чтобы маленькие дети случайно не

проглотили элемент питания или снятые детали корпуса
ключа.

•  Неправильная утилизация отработавших источников пи-

тания может представлять опасность для окружающей
среды. При утилизации источников питания действуйте
в соответствии с местным законодательством.

•  При замене элемента питания оберегайте пульт от по-

падания в него пыли и масла.

•  При неправильной установке литиевый элемент питания

может взорваться. Заменяйте элемент питания только
элементом эквивалентного типа.

•  Запрещается подвергать элемент питания батарею

сильному нагреву.

8 - 21

Техническое обслуживание и операции, выполняемые владельцем

ПРЕДОХРАНИТЕЛИ

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ
ОТСЕКЕ

ВНИМАНИЕ

Запрещается применять предохранители с номинальным
значением тока, отличающимся в большую или меньшую
сторону от указанного на предохранителе. Это может при-
вести к выходу из строя электрической системы или к воз-
никновению пожара.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

1.  Убедитесь в том, что ключ в замке зажигания находится

в положении OFF.

2.  Убедитесь в том, что переключатель света фар находит-

ся в положении OFF.

3. Откройте

капот.

4.  Снимите крышку блока предохранителей, нажав на язы-

чок

c

, затем поднимите сначала правую сторону крыш-

ки

d

, а затем левую сторону

e

.

5.  Найдите перегоревший предохранитель.

•

Рекомендуемый элемент питания: CR2025 или аналогич-
ный

•  Не дотрагивайтесь до печатной схемы и электрических

контактов – это может привести к возникновению неис-
правности пульта.

•

Проверьте, чтобы сторона элемента питания с обозначе-
нием ⊕ была обращена к нижней части корпуса.

4.  Совместите верхнюю и нижнюю части корпуса

c

 и со-

жмите их до надежной фиксации

d

.

5.  Нажимая на кнопки пульта, проверьте его работоспособ-

ность.

Если вы встретите затруднения с заменой элемента питания,
обратитесь на сервисную станцию официального дилера
NISSAN.

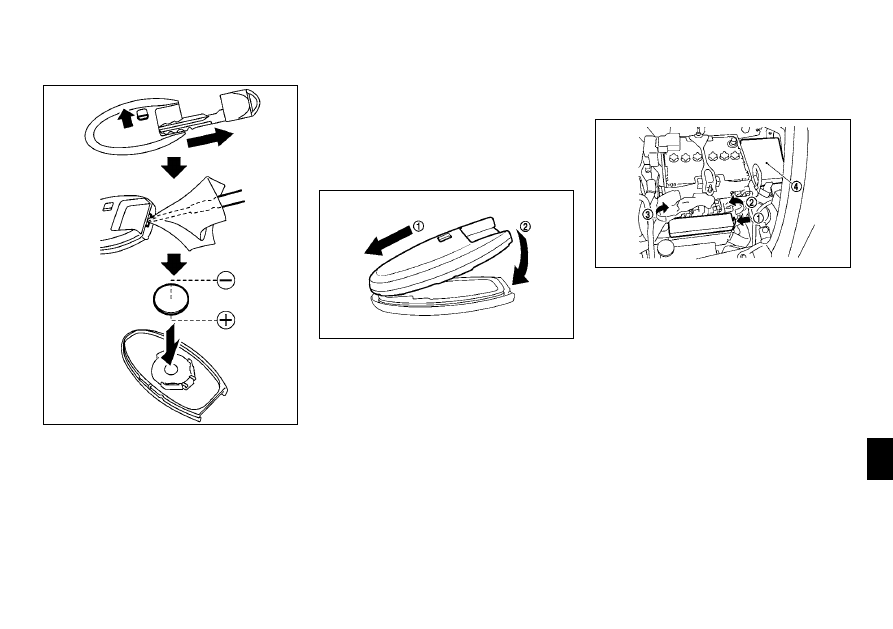

Для замены элемента питания:

1.  Нажмите на кнопку фиксатора с тыльной стороны ключа

Intelligent Key и выньте механический ключ.

2.  Вставьте плоский конец маленькой отвертки в паз на

корпусе ключа и поверните отвертку, чтобы отделить
верхнюю часть корпуса от нижней. Чтобы не поцарапать
корпус пульта, оберните отвертку тканью.

3.  Замените разряженный элемент питания новым.
