Nissan New Almera (2019 год). Руководство - часть 18

8 - 17

 Техническое обслуживание и операции, выполняемые владельцем

Тип A



ОПАСНОСТЬ

Запрещается эксплуатация автомобиля при низком уровне
электролита в аккумуляторной батарее. Это может привести
к повышению нагрузки на батарею, что, в свою очередь,
приведет к перегреву и сокращению срока службы аккуму-
ляторной батареи, а в некоторых случаях – к ее взрыву.

Проверьте уровень электролита в каждой секции аккумуля-
торной батареи. Уровень электролита должен быть между
отметками UPPER LEVEL (Верхний уровень)

 и LOWER

LEVEL (Нижний уровень)

.

Если требуется доливка электролита, добавляйте только
деминерализованную или дистиллированную воду таким
образом, чтобы уровень электролита достигал индикатора
каждого заливного отверстия. Запрещается переливать
жидкость выше максимальной отметки.

С помощью подходящего инструмента снимите пробки

1.

заливных отверстий

.

Добавьте деминерализованную или дистиллированную

2.

воду до отметки UPPER LEVEL (Верхний уровень)

.



Если боковая поверхность аккумуляторной батареи за-
грязнена, проверьте уровень электролита, заглянув в
секцию прямо через заливное отверстие; состояние A
является нормальным, а состояние B указывает на не-
обходимость доливки электролита.

ВНИМАНИЕ



Запрещается переполнять аккумуляторы батареи элек-
тролитом. Если уровень электролита слишком высок, то
при заряде аккумуляторной батареи часть электролита
может вытечь из аккумуляторов наружу и повредить ла-
кокрасочное покрытие кузова.

Установите на место и плотно заверните пробки всех

3.

секций аккумуляторной батареи.

Тип B (для некоторых вариантов исполнения
автомобиля) – аккумуляторная батарея,
не требующая технического обслуживания

Если на автомобиле установлена необслуживаемая аккуму-
ляторная батарея, то проверка уровня электролита не требу-
ется. Однако компания NISSAN рекомендует периодически
проверять такую аккумуляторную батарею на сервисной
станции официального дилера NISSAN.

Пуск двигателя от аккумуляторной батареи
другого автомобиля

При необходимости запуска двигателя от аккумуляторной
батареи другого автомобиля обратитесь к разделу «Пуск
двигателя от аккумуляторной батареи другого автомобиля»
главы «6. В случае неисправности». Если двигатель не уда-
ется запустить даже от дополнительной батареи, возможно,
аккумуляторная батарея вашего автомобиля нуждается в
замене. Для замены аккумуляторной батареи обратитесь на
сервисную станцию официального дилера NISSAN.

ЭЛЕМЕНТ ПИТАНИЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ
ДВЕРЕЙ

Замена элемента питания

ВНИМАНИЕ

Будьте ос

•

торожны, чтобы маленькие дети случайно не про-

глотили элемент питания или снятые детали корпуса ключа.

8 - 18

  Техническое обслуживание и операции, выполняемые владельцем

Неправильная утилизация отработавших источников пи-

•

тания может представлять опасность для окружающей
среды. При утилизации источников питания действуйте
в соответствии с местным законодательством.

При замене элемента питания оберегайте пульт от по-

•

падания в него пыли и масла.

При неправильной установке литиевый элемент питания

•

может взорваться. Заменяйте элемент питания только
элементом аналогичного типа.

Запрещается подвергать элемент питания батарею

•

сильному нагреву.

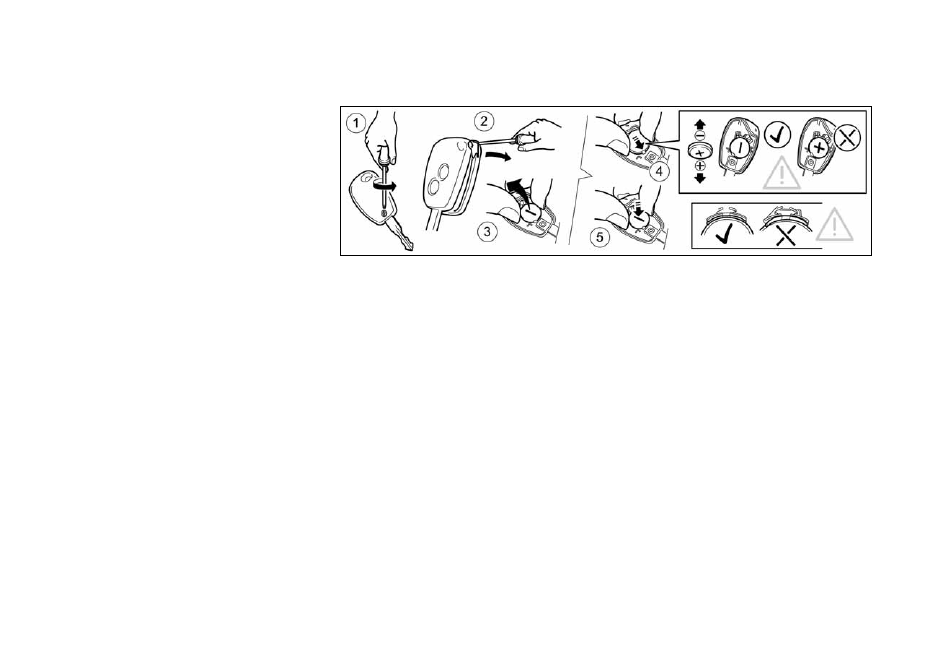

Для замены элемента питания:

Отверните винт

1.

.

Вставьте плоский конец маленькой отвертки в паз

2.

на

корпусе ключа и поверните отвертку, чтобы отделить
верхнюю часть корпуса от нижней. Чтобы не поцарапать
корпус ключа, оберните отвертку тканью.

Замените разряженный элемент

3.

 питания новым.



Рекомендуемый элемент питания: CR2016 или анало-
гичный

Не дотрагивайтесь до печатной схемы и электриче-

•

ских контактов – это может стать причиной неис-
правности ключа.

Элемент питания необходимо вставлять «положи-

•

тельным» полюсом (+) по направлению к нижней
части корпуса.

Плотно закройте крышку и заверните винт.

4.

Нажимая кнопки пульта, проверьте его работоспособность.

5.

Если вы встретите затруднения с заменой элемента питания,
обратитесь на сервисную станцию официального дилера
NISSAN.

8 - 19

 Техническое обслуживание и операции, выполняемые владельцем

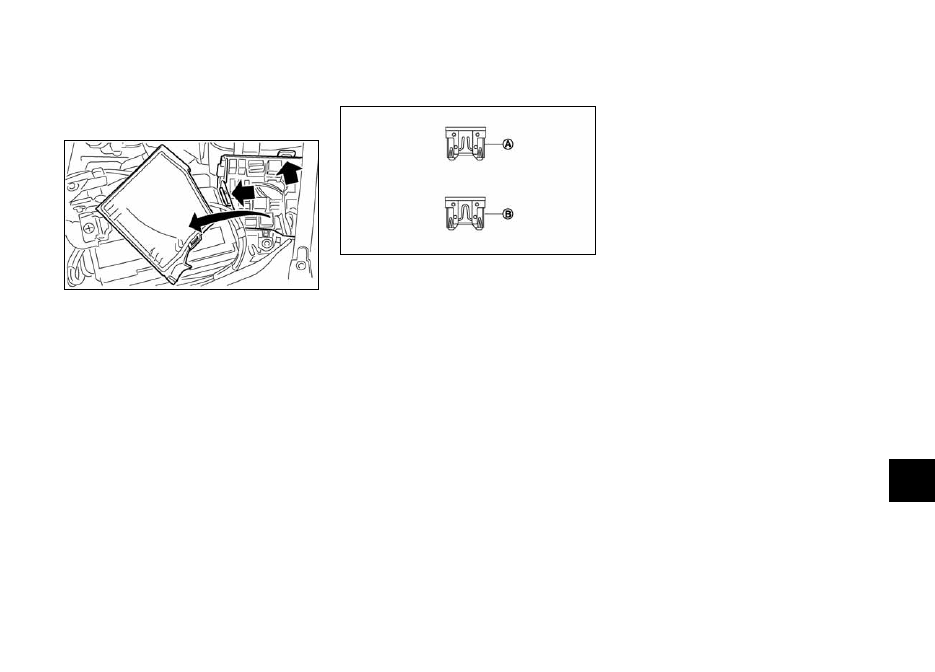

ПРЕДОХРАНИТЕЛИ

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ
ОТСЕКЕ

ВНИМАНИЕ

Запрещается применять предохранители с номинальным
значением тока, отличающимся в большую или меньшую
сторону от указанного на предохранителе. Это может при-
вести к выходу из строя электрической системы или к воз-
никновению пожара.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

1.  Убедитесь в том, что ключ в замке зажигания находится

в положении OFF.

2.  Убедитесь в том, что переключатель света фар находит-

ся в положении OFF.

3. Откройте

капот.

4.  Снимите крышку блока предохранителей.

5.  Найдите перегоревший предохранитель.

6.  Выньте перегоревший предохранитель с помощью спе-

циального пинцета, находящегося на обратной стороне
крышки блока предохранителей в пассажирском салоне.

7. Перегоревший предохранитель A следует заменить

новым B.

8.  Установите на место крышку блока предохранителей.

Если перегорел и новый предохранитель, то обратитесь на
сервисную станцию официального дилера NISSAN для про-
верки и ремонта электрооборудования автомобиля.

Плавкие вставки

Если какое-либо электрическое оборудование не работает,
а предохранители находятся в нормальном состоянии, про-
верьте плавкие вставки. Если какая-либо вставка расплави-
лась, замените ее оригинальной деталью NISSAN.

При необходимости проверки и замены плавкой вставки
обратитесь на сервисную станцию официального дилера
NISSAN.

8 - 20

  Техническое обслуживание и операции, выполняемые владельцем

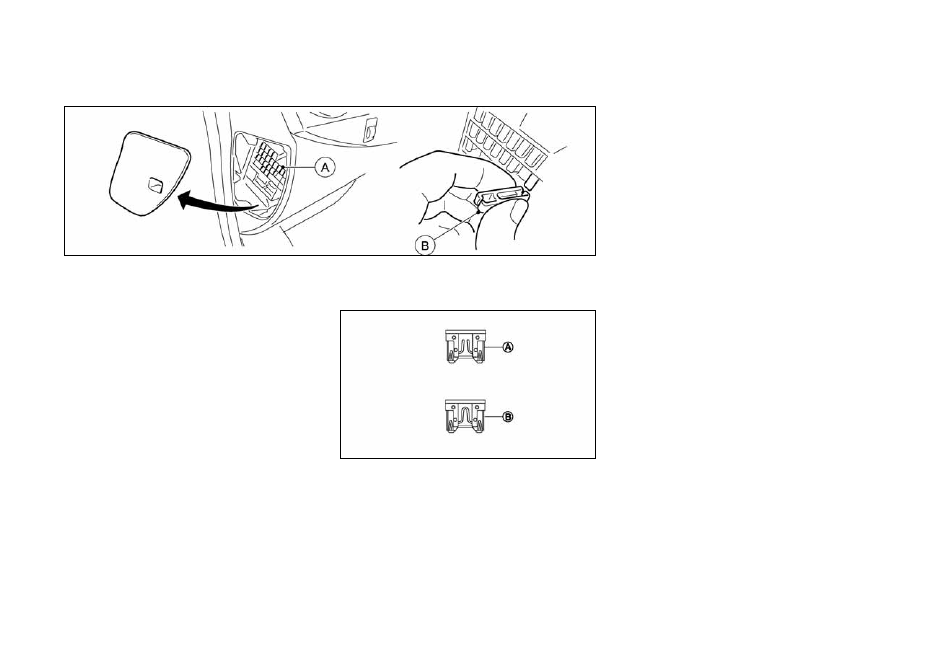

ПАССАЖИРСКИЙ САЛОН

A Блок предохранителей

B Пинцет для снятия плавких предохранителей

ВНИМАНИЕ

Запрещается применять предохранители с номинальным
значением тока, отличающимся в большую или меньшую
сторону от указанного на предохранителе. Это может при-
вести к выходу из строя электрической системы или к воз-
никновению пожара.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

Убедитесь в том, что ключ в замке зажигания находится

1.

в положении OFF.

Убедитесь в том, что переключатель света фар находит-

2.

ся в положении OFF.

Откройте крышку блока предохранителей.

3.

Найдите перегоревший предохранитель.

4.

Выньте перегоревший предохранитель с помощью спе-

5.

циального пинцета, находящегося на обратной стороне
крышки блока предохранителей в пассажирском салоне.

Перегоревший предохранитель

6.

A следует заменить

новым B.

Если перегорел и новый предохранитель, то обратитесь на
сервисную станцию официального дилера NISSAN для про-
верки и ремонта электрооборудования автомобиля.

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ

ФАРЫ

ВНИМАНИЕ

Для замены ламп компания NISSAN рекомендует обращать-
ся на сервисную станцию официального дилера NISSAN.

После дождя или мойки автомобиля, а также при перепадах
температур на внутренней поверхности рассеивателей при-
боров наружного освещения может временно образовывать-
ся конденсат. Это вызвано разницей между температурой
воздуха внутри прибора и температурой наружного воздуха.
Это не является признаком неисправности. При образовании
на внутренней поверхности рассеивателя крупных капель
воды, обратитесь на сервисную станцию официального ди-
лера NISSAN.

Замена галогенных ламп в фарах

Галогенная фара представляет собой блок-фару, в которой
используются сменные галогенные лампы. Лампы могут за-
меняться из моторного отсека без демонтажа блок-фары.

ВНИМАНИЕ

Колба галогенной лампы наполнена газом под высоким
давлением. При падении или появлении царапин на колбе
лампа может лопнуть.

8 - 21

 Техническое обслуживание и операции, выполняемые владельцем

1.  Отсоедините «отрицательный» провод от аккумулятор-

ной батареи.

2.  Дотянитесь до разъема, как показано на рисунке, затем

поверните его в направлении против часовой стрелки и
извлеките из задней части корпуса фары.

3.  Извлеките лампу из разъема. Не трясите и не вращайте

лампу, вынимая ее.

4.  Установите новую лампу на место, действуя в обратном

порядке.

ВНИМАНИЕ

Лампа имеет закрепленный патрон. Не отсоединяйте

•

его.

Не дотрагивайтесь пальцами до стеклянной колбы лампы.

•

Используйте лампы такого же типа и мощности, что

•

были установлены в фарах первоначально:



Модель галогенной лампы





Лампа дальнего света: HB3 12В/60Вт





Лампа ближнего света: H11 12В/55Вт

Не оставляйте надолго фары со снятыми лампами, по-

•

скольку в пространство оптического элемента фары могут
проникнуть грязь, пыль и влага, что отрицательно скажет-
ся на качестве и сроке работы фары.

Необходимость регулировки света фар возникает лишь по-
сле замены ламп. При необходимости отрегулировать фары,
обратитесь на сервисную станцию официального дилера
NISSAN.

ПРИБОРЫ НАРУЖНОГО ОСВЕЩЕНИЯ

Наименование

Мощность

лампы (Вт)

Передний указатель поворота

21

Передний габаритный фонарь

5

Противотуманная фара (для некоторых вариантов
исполнения автомобиля)— H8 —

35 *

Боковой повторитель указателя поворота

5

Задний комбинированный фонарь

Указатель поворота

21

Стоп-сигнал/Задний габаритный фонарь

21/5

Фонарь заднего хода

16

Задний противотуманный фонарь

21*

Центральный верхний стоп-сигнал

Светодиод

(LED) *

Задний фонарь (крышка багажника)

5

Фонарь освещения регистрационного знака

5

8 - 22

  Техническое обслуживание и операции, выполняемые владельцем

*: * Для замены лампы обратитесь на сервисную станцию

официального дилера NISSAN.

ВНУТРЕННИЕ ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ

Наименование

Мощность лампы (Вт)

Плафон освещения салона

8

Перчаточный ящик

5

Плафон освещения багажника

3

РАСПОЛОЖЕНИЕ ПРИБОРОВ ОСВЕЩЕНИЯ

1.  Плафоны внутреннего освещения

2. Фара

(ближний и дальний свет)

3. Верхний

стоп-сигнал

4.  Плафон освещения багажника

5.  Задний комбинированный фонарь

Задний габаритный фонарь



–

Задний указатель поворота



–

Фонарь заднего хода



–

6.  Задний габаритный фонарь

7.  Фонарь освещения регистрационного знака

8.  Задний противотуманный фонарь (для некоторых

вариантов исполнения автомобиля)

8 - 23

 Техническое обслуживание и операции, выполняемые владельцем

9.  Боковой повторитель указателя поворота

10.  Противотуманная фара (для некоторых вариантов

исполнения автомобиля)

11.  Передний указатель поворота

 СНЯТИЕ

 УСТАНОВКА

Процедуры замены ламп

В остальных приборах освещения и сигнализации применя-
ются лампы четырех типов, которые обозначены буквами
латинского алфавита: A, B, C и D. Для замены лампы сначала
снимите рассеиватель и/или корпус фонаря.

8 - 24

  Техническое обслуживание и операции, выполняемые владельцем

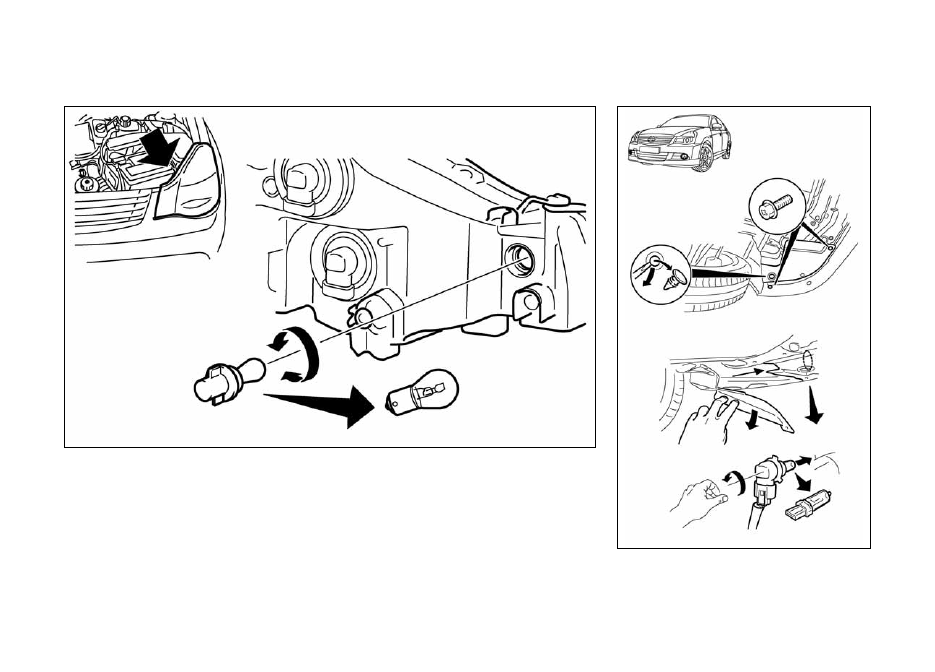

Передний указатель поворота

Противотуманная фара (для некоторых вариантов

исполнения автомобиля)
