Nissan New X-Trail T32 (2019 год). Руководство - часть 39

8 - 20

Техническое обслуживание и операции, выполняемые владельцем

ПРЕДОХРАНИТЕЛИ

СИСТЕМА РЕГУЛИРОВАНИЯ
НАПРЯЖЕНИЯ (для некоторых
вариантов исполнения автомобиля)

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ
ОТСЕКЕ

ВНИМАНИЕ

Запрещается применять предохранители с номинальным
значением тока, отличающимся в большую или меньшую
сторону от указанного на предохранителе. Это может при-
вести к выходу из строя электрической системы или к воз-
никновению пожара.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

Убедитесь в том, что замок зажигания находится в по-

1.

ложении OFF.

Убедитесь в том, что переключатель света фар находит-

2.

ся в положении OFF.

Откройте капот.

3.

Выньте фильтрующий элемент воздухоочистителя.

4.

См. раздел «Проверки в моторном отсеке» главы «8.
Техническое обслуживание и операции, выполняемые
владельцем».

Снимите крышку блока предохранителей при помощи

5.

подходящего инструмента и нажав на выступ.

Найдите перегоревший предохранитель.

6.

Система регулирования напряжения контролирует процесс
зарядки аккумуляторной батареи и регулирует напряжение,
вырабатываемое генератором.

ВНИМАНИЕ

Запрещается подключать дополнительное электрообо-

•

рудование непосредственно к выводам аккумуляторной
батареи. При этом потребляемый ток не регистрируется
системой регулирования напряжения, и аккумуляторная
батарея автомобиля может не полностью заряжаться.

Подключайте дополнительные потребители электроэ-

•

нергии только в предусмотренные для этого розетки и
только при работающем двигателе во избежание раз-
ряда аккумуляторной батареи.

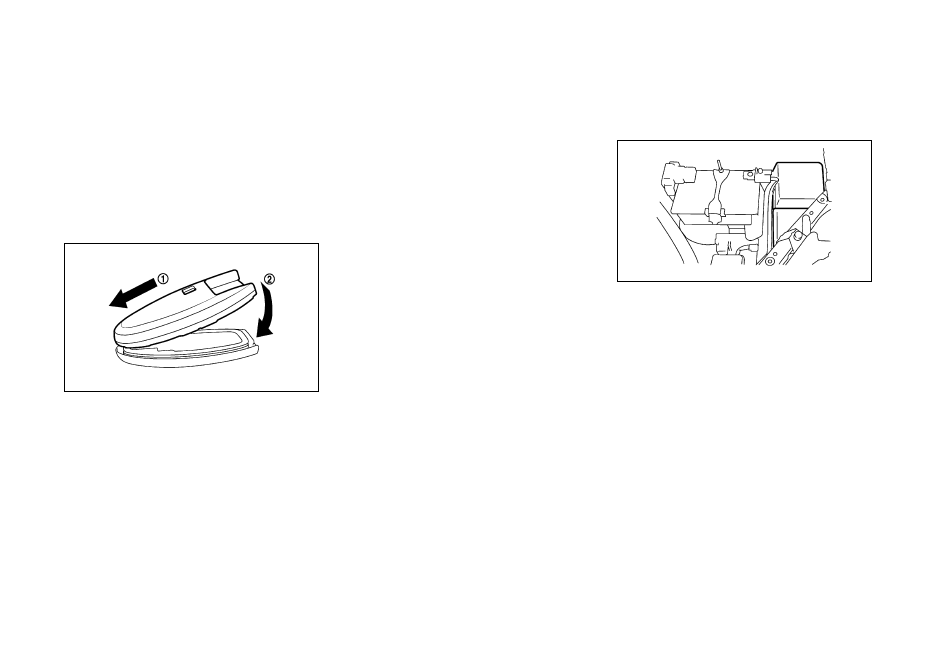

Замените разряженный элемент питания новым.

3.

Рекомендуемый элемент питания: CR2032 или экви-

•

валентный

Не дотрагивайтесь до печатной схемы и электриче-

•

ских контактов – это может стать причиной неис-
правности ключа.

Проверьте, чтобы сторона элемента питания с обо-

•

значением «+» была обращена к нижней части кор-
пуса.

Совместите верхнюю и нижнюю части корпуса

4.

c

 и со-

жмите их до надежной фиксации

d

.

Нажимая кнопки пульта, проверьте его работоспособ-

5.

ность.

Если вы встретите затруднения с заменой элемента питания,
обратитесь на сервисную станцию официального дилера
NISSAN.

8 - 21

Техническое обслуживание и операции, выполняемые владельцем

В держателе

c

 также находятся предохранители. При необ-

ходимости проверки и/или замены предохранителя, обрати-
тесь на сервисную станцию официального дилера NISSAN.

Плавкие вставки

Если какое-либо электрическое оборудование не работает,
а предохранители находятся в нормальном состоянии, про-
верьте плавкие вставки. Если какая-либо вставка расплави-
лась, замените ее оригинальной деталью NISSAN.

ПАССАЖИРСКИЙ САЛОН

ВНИМАНИЕ

Запрещается применять предохранители с номинальным
значением тока, отличающимся в большую или меньшую
сторону от указанного на предохранителе. Это может при-
вести к выходу из строя электрической системы или к воз-
никновению пожара.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

Выньте перегоревший предохранитель с помощью спе-

7.

циального съемника, находящегося в блоке предохрани-
телей в пассажирском салоне.

Перегоревший предохранитель

8.

A следует заменить

новым B.

Если новый предохранитель тоже перегорает после замены,
обратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта системы электрооборудо-
вания автомобиля.

8 - 22

Техническое обслуживание и операции, выполняемые владельцем

Перегоревший предохранитель

5.

A следует заменить

новым B.

Если новый предохранитель тоже перегорает после замены,
обратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта системы электрооборудо-
вания автомобиля.

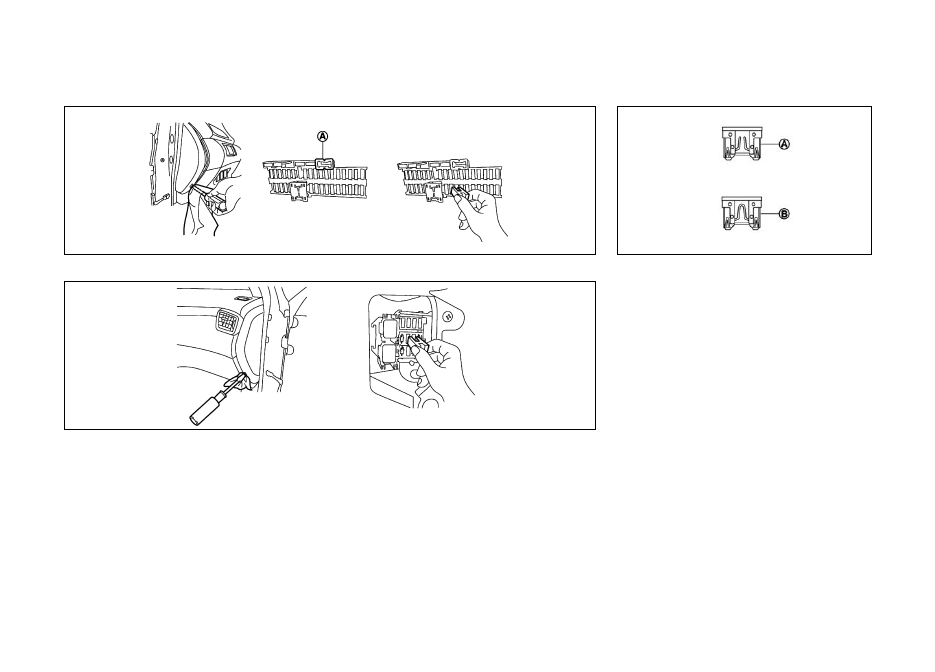

Удалите перегоревший предохранитель с помощью спе-

4.

циального съемника A.

Торцевая часть передней панели

Убедитесь в том, что замок зажигания находится в положе-
нии OFF.

Убедитесь в том, что переключатель света фар находит-

1.

ся в положении OFF.

Откройте крышку блока предохранителей.

2.

Найдите перегоревший предохранитель.

3.

Для всех автомобилей с левосторонним управлением

Для системы «стоп-старт» (для некоторых вариантов исполнения автомобиля)

8 - 23

Техническое обслуживание и операции, выполняемые владельцем

Выключатель питания с плавким
предохранителем для длительного хранения
автомобиля

Пример

Во избежание разряда аккумуляторной батареи выключа-
тель питания с плавким предохранителем для длительного
хранения автомобиля выключен при поставке автомобиля
с завода. Перед передачей автомобиля владельцу, этот вы-
ключатель должен быть нажат во включенное положение, и
должен постоянно оставаться в этом положении.

Если выключатель питания с плавким предохранителем для
длительного хранения автомобиля не включен (не нажат), то
на информационном дисплее может появиться предупрежде-
ние [Shipping Mode On Push Storage Fuse] (Режим поставки
предохранителя для длительного хранения автомобиля). См.
раздел «Предупреждающие сообщения и индикаторы на ин-
формационном дисплее» главы «2. Приборная панель и ор-
ганы управления».

Если какое-либо электрооборудование не работает, извле-
ките выключатель питания с плавким предохранителем для
длительного хранения автомобиля и вставьте его обратно.

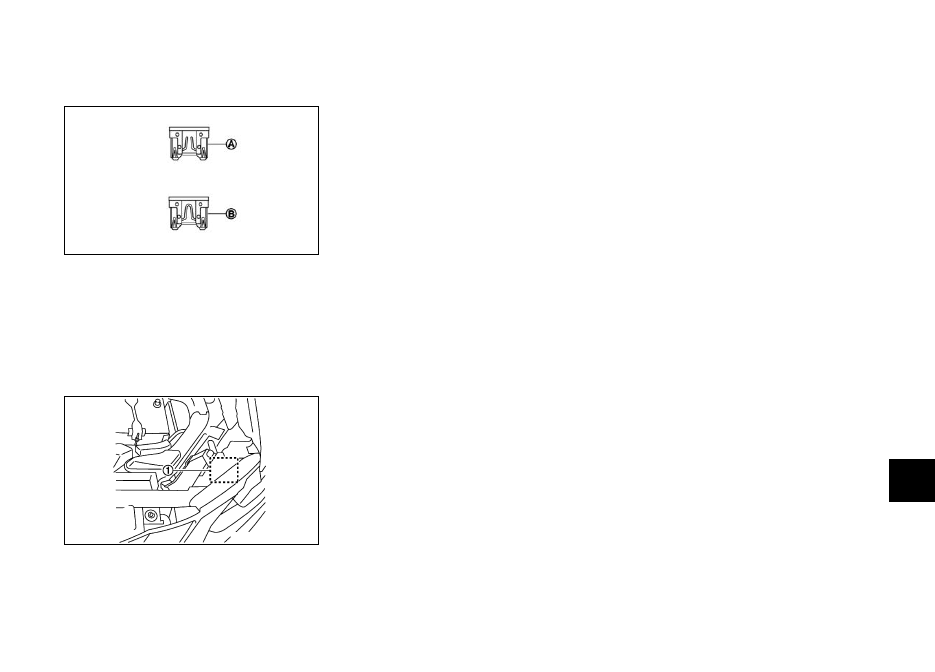

Перегоревший предохранитель

8.

A следует заменить

новым B.

Если новый предохранитель тоже перегорает после замены,
обратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта системы электрооборудо-
вания автомобиля.

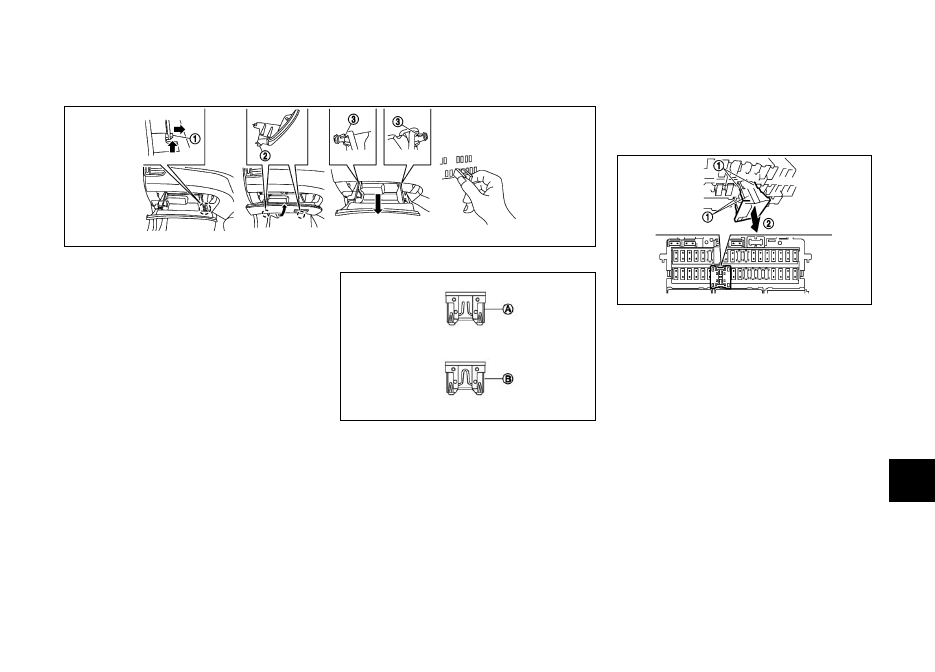

Перчаточный ящик

Убедитесь в том, что замок зажигания находится в по-

1.

ложении OFF.

Убедитесь в том, что переключатель света фар находит-

2.

ся в положении OFF.

Откройте перчаточный ящик и отсоедините демпфер

3.

c

.

Удерживайте крышку перчаточного ящика так, чтобы

4.

расстояние между верхней кромкой крышки и панелью
управления составляло примерно 5 см, а затем выньте
петли

d

, находящиеся в нижней части крышки.

Освободите левый и правый ограничители

5.

e

 и снимите

крышку перчаточного ящика.

Найдите перегоревший предохранитель.

6.

Удалите перегоревший предохранитель с помощью спе-

7.

циального пинцета.

Автомобили с правосторонним управлением

8 - 24

Техническое обслуживание и операции, выполняемые владельцем

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ

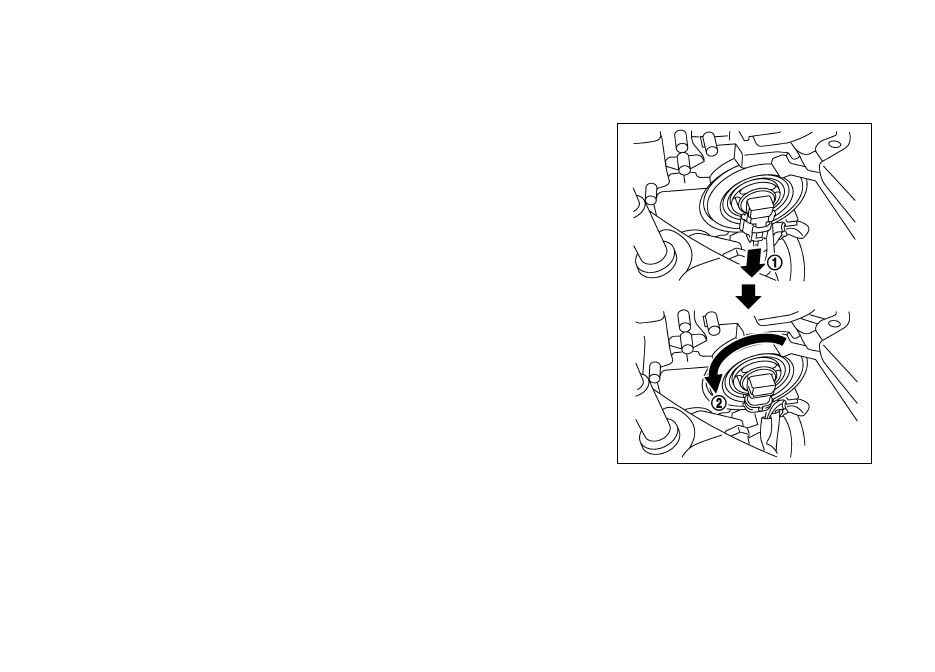

Ближний свет

1.  Отсоедините «отрицательный» провод от аккумулятор-

ной батареи.

2.  Отсоедините электрический разъем

c

 от цоколя лампы.

3. Выньте

лампу

d

, повернув ее против часовой стрелки.

Не трясите и не вращайте лампу, вынимая ее.

4.  Установите новую лампу на место, действуя в обратном

порядке.

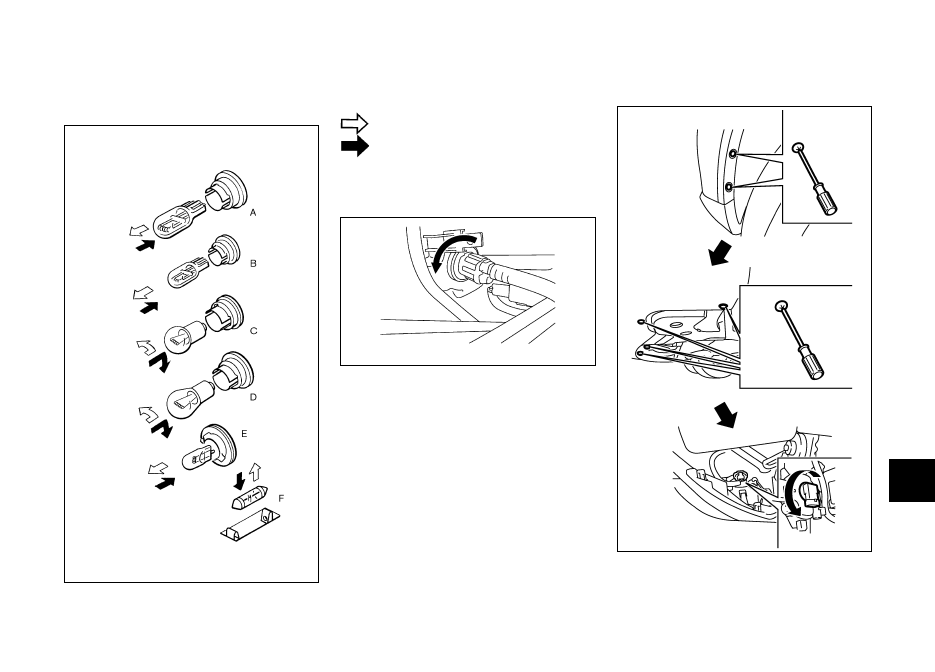

ФАРЫ

Светодиодные фары

При необходимости замены обратитесь на сервисную стан-
цию официального дилера NISSAN.

Фары с галогенными лампами

Галогенная фара представляет собой блок-фару, в которой
используются сменные галогенные лампы. Лампы могут за-
меняться из моторного отсека без демонтажа блок-фары.

ВНИМАНИЕ

Колба галогенной лампы наполнена газом под высоким
давлением. При падении или появлении царапин на колбе
лампа может лопнуть.

ПРИМЕЧАНИЕ

При неисправности выключателя питания с плавким предо-
хранителем для длительного хранения автомобиля обрати-
тесь на сервисную станцию официального дилера NISSAN.

Извлечение выключателя питания с плавким предохраните-
лем для длительного хранения автомобиля

Перед извлечением выключателя питания с плавким

1.

предохранителем для длительного хранения автомоби-
ля убедитесь в том, что выключатель зажигания нахо-
дится в положении OFF или LOCK.

Убедитесь в том, что переключатель света фар находит-

2.

ся в положении OFF.

Откройте крышку блока предохранителей.

3.

Сожмите фиксирующие защелки

4.

c

 по обеим сторонам

выключателя питания с плавким предохранителем для
длительного хранения автомобиля.

Вытяните выключатель питания с плавким предохрани-

5.

телем для длительного хранения автомобиля из блока
предохранителей, не перекашивая его

d

.

8 - 25

Техническое обслуживание и операции, выполняемые владельцем

ПРИБОРЫ НАРУЖНОГО ОСВЕЩЕНИЯ

Наименование

Мощность лампы (Вт)

Передний указатель поворота

21

Противотуманная фара/
Дневной ходовой огонь*

Светодиод

Противотуманная фара
(для некоторых вариантов испол-
нения автомобиля)

55

Боковой повторитель указателя
поворота*

Светодиод

Задний комбинированный фонарь

Указатель поворота

21

Стоп

21

Задний габаритный фонарь

5

Фонарь заднего хода

16

Задний противотуманный фонарь

21

Верхний стоп-сигнал*

Светодиод

Фонарь освещения регистрацион-
ного знака

5

*:   Для замены обратитесь на сервисную станцию офици-

ального дилера NISSAN.

ВНУТРЕННИЕ ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ

Наименование

Мощность лампы (Вт)

Плафоны для чтения карт

Светодиод

Подсветка косметического зеркала
в солнцезащитном козырьке

1,8

Плафон в потолочной консоли

Светодиод

Плафон освещения салона
(для некоторых вариантов испол-
нения автомобиля)

8

Задние индивидуальные плафоны
освещения (для некоторых вариан-
тов исполнения автомобиля)

8

Плафон освещения багажного
отделения

8

Не трясите и не вращайте лампу, вынимая ее.

5.  Установите новую лампу на место, действуя в обратном

порядке.

ВНИМАНИЕ

Не дотрагивайтесь пальцами до стеклянной колбы лам-

•

пы.

Используйте лампы такого же типа и мощности, что

•

были установлены в фарах первоначально:



Автомобили с галогеновыми фарами


Лампа дальнего света: 65W (H9)



Лампа ближнего света: 55Вт (H11)

Не оставляйте надолго фары со снятыми лампами, по-

•

скольку в пространство оптического элемента фары
могут проникнуть грязь, пыль и влага, что отрицательно
скажется на качестве и сроке работы фары.

Необходимость регулировки света фар возникает лишь по-
сле замены ламп. При необходимости отрегулировать фары,
обратитесь на сервисную станцию официального дилера
NISSAN.

После дождя или мойки автомобиля, а также при перепадах
температур на внутренней поверхности рассеивателей при-
боров наружного освещения может временно образовывать-
ся конденсат. Это вызвано разницей между температурой
воздуха внутри прибора и температурой наружного воздуха.
Это не является признаком неисправности. При образовании
на внутренней поверхности рассеивателя крупных капель
воды, обратитесь на сервисную станцию официального ди-
лера NISSAN.

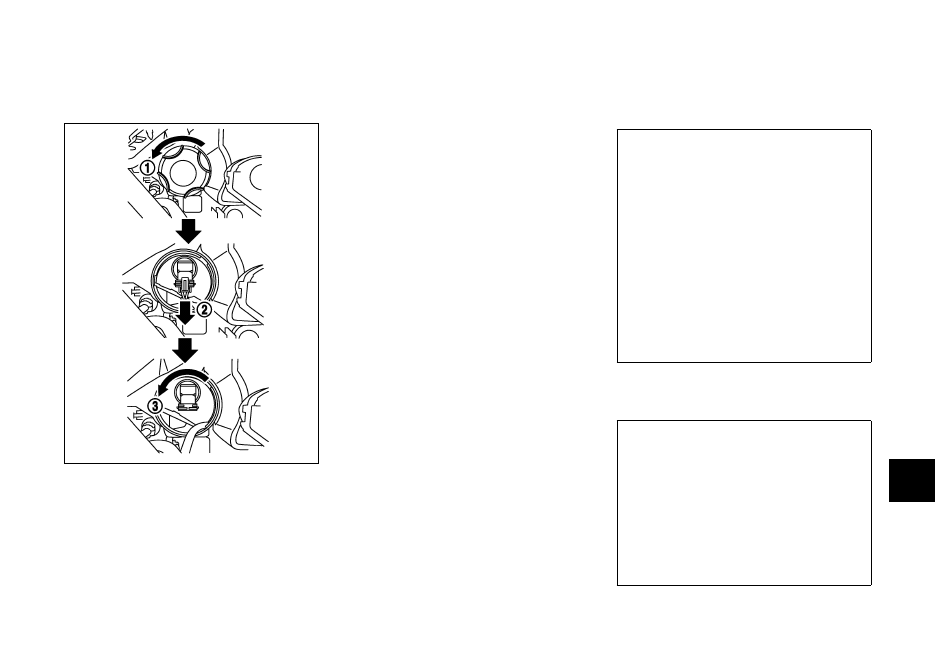

Дальний свет

1.  Отсоедините «отрицательный» провод от аккумулятор-

ной батареи.

2. Поверните

крышку

c

 против часовой стрелки и сними-

те ее.

3.  Отсоедините электрический разъем

d

 от цоколя лам-

пы.

4. Выньте

лампу

e

, повернув ее против часовой стрелки.

8 - 26

Техническое обслуживание и операции, выполняемые владельцем

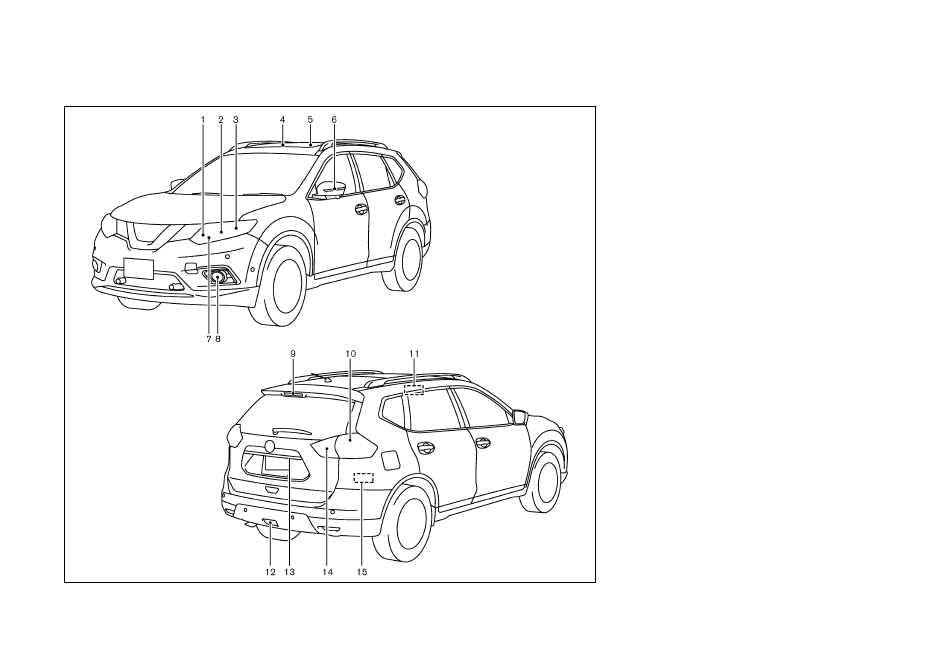

РАСПОЛОЖЕНИЕ ПРИБОРОВ ОСВЕЩЕНИЯ

1.  Передний указатель поворота

2.  Фары (Дальний свет)

3.  Фары (Ближний свет)

4.  Передний плафон для чтения карт

5.  Плафон освещения салона (для некоторых вариантов

исполнения автомобиля)

6.  Боковой повторитель указателя поворота

7.  Габаритный фонарь/Дневной ходовой огонь

8.  Противотуманная фара (для некоторых вариантов ис-

полнения автомобиля)

9. Верхний

стоп-сигнал

10.  Задний комбинированный фонарь (габаритный фонарь,

стоп-сигнал, задний указатель поворота)

11. Задние индивидуальные плафоны освещения (для не-

которых вариантов исполнения автомобиля)

12.  Задний противотуманный фонарь

13.  Фонарь освещения регистрационного знака

14.  Фонарь заднего хода/габаритный фонарь

15.  Плафон освещения багажного отделения

8 - 27

Техническое обслуживание и операции, выполняемые владельцем

Противотуманная фара (для некоторых вариантов исполнения

автомобиля)

:

СНЯТИЕ

:

УСТАНОВКА

В остальных приборах освещения и световой сигнализации
применяются лампы четырех типов, которые обозначены
буквами латинского алфавита: A, B, C, D, E и F. Для замены
лампы, сначала снимите рассеиватель и/или корпус фонаря.

Передний указатель поворота

Процедуры замены ламп
