ЗАМЕНА ПОВРЕЖДЕННОГО КОЛЕСА

При замене поврежденного колеса следуйте приведенным
ниже инструкциям в данном разделе.

МОНИТОР ДАВЛЕНИЯ ВОЗДУХА В ШИНАХ
(TPMS)



ОПАСНОСТЬ

Если о время движения загорается сигнализатор низко-

•

го давления воздуха в шинах или на дисплее появляется
предупреждение LOW PRESSURE (НИЗКОЕ ДАВЛЕНИЕ ВОЗ-
ДУХА В ШИНАХ), как можно скорее снизьте скорость авто-
мобиля и остановите автомобиль на обочине, избегая при
этом резких маневров и интенсивного торможения. Про-
должение движения при низком давлении воздуха в шинах
может привести к повреждению шин. Возможно дорожно-
транспортное происшествие, сопряженное с тяжелыми
травмами и повреждением автомобиля. Проверьте дав-
ление воздуха во всех четырех шинах. Доведите давле-
ние воздуха в шинах до величины, рекомендованной для
холодных шин (COLD) в табличке с информацией о шинах,
чтобы сигнализатор низкого давления воздуха в шинах
погас. Если шина повреждена, замените колесо запасным.

При установке запасного колеса или замене шины, система

•

TPMS не будет функционировать, и сигнализатор низкого
давления воздуха в шинах будет мигать в течение примерно
1 минуты. По истечении 1 минуты сигнализатор останется го-
реть постоянно. Для замены колеса и/или сброса системы в
исходное состояние обратитесь к дилеру NISSAN.

Замена оригинальных шин на шины, не рекомендован-

•

ные компанией NISSAN, может повлиять на правиль-
ность функционирования системы TPMS.

Запрещается использовать для устранения поврежде-

•

ний шин любые жидкие или аэрозольные герметики, так
как они могут привести к повреждению датчиков давле-
ния воздуха, встроенных в шины.

Система слежения за давлением воздуха в шинах (TPMS)
следит за давлением воздуха во всех шинах, кроме запасно-
го колеса. Если загорается сигнализатор низкого давления
воздуха в шинах, это означает, что давление воздуха в одной
или нескольких шинах упало значительно ниже нормы. Если
во время движения автомобиля давление воздуха в шинах
упадет, то система TPMS активируется и загорится сигнали-
затор низкого давления воздуха в шинах, расположенный на
панели приборов. Система TPMS включается только после
того, как скорость автомобиля превысит 25 км/ч.

Для более подробной информации см. «Система контроля
давления воздуха в шинах (TPMS)» в разделе «5. Пуск дви-
гателя и вождение автомобиля».

Для получения дополнительной информации см. «Сигнали-
затор низкого давления воздуха в шинах» в разделе «2. При-
борная панель и органы управления».

ОСТАНОВКА АВТОМОБИЛЯ



ОПАСНОСТЬ

Полностью включите стояночный тормоз.

•

Убедитесь, что рычаг селектора коробки передач пере-

•

веден в положение P (Стоянка).

Не допускается замена колеса на уклоне, на заснежен-

•

ной или скользкой площадке. Это опасно.

Не заменяйте колесо в ситуации, когда в непосредствен-

•

ной близости проходит полоса для движения встречного
транспорта. Вызовите автомобиль технической помощи.

Соблюдая меры безопасности, сверните с проезжей ча-

1.

сти дороги на обочину.

Включите аварийную световую сигнализацию.

2.

Остановите автомобиль на ровной горизонтальной пло-

3.

щадке.

Включите стояночный тормоз.

4.

Переведите рычаг селектора коробки передач в положе-

5.

ние Р (Стоянка).

Заглушите двигатель.

6.

Откройте капот и установите знак аварийной остановки

7.

(при наличии):

Чтобы предупредить об опасности других участни-



y

ков движения.

Чтобы сделать ваш автомобиль более заметным для



y

бригады технической помощи на дорогах.

Из соображений безопасности, все пассажиры должны

8.

выйти из автомобиля и находиться в безопасном месте
на достаточном удалении от проезжей части дороги и
автомобиля.

6 - 3

 В случае неисправности

ПОДГОТОВКА ИНСТРУМЕНТА И ЗАПАСНОГО
КОЛЕСА

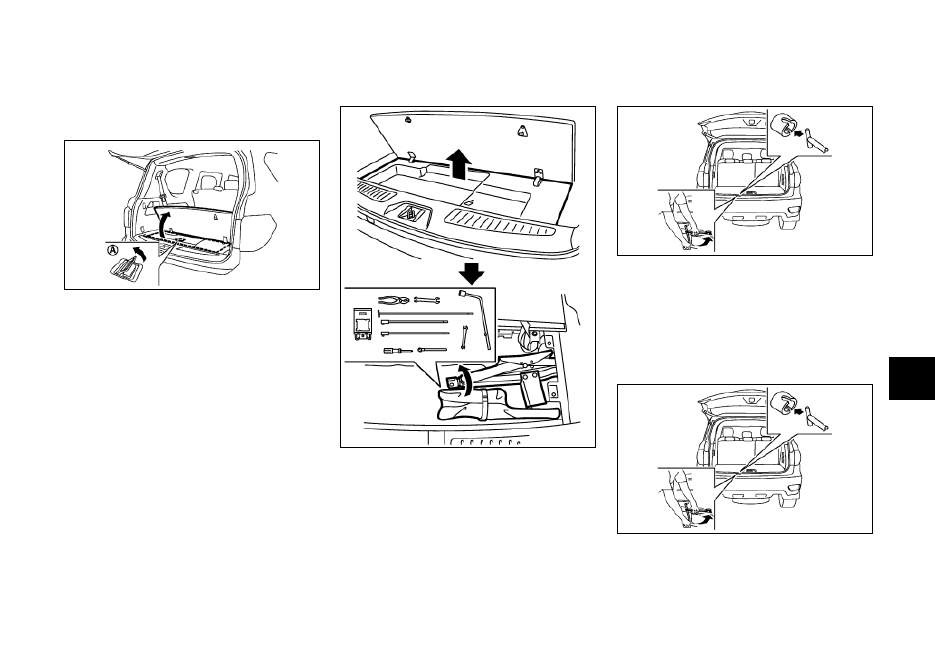

1.  Откройте дверь багажного отделения.

2.  Откройте крышку напольного вещевого ящика за ручку A.

3.  Снимите покрытие пола багажного отделения

4.  Достаньте домкрат и инструменты.

5.  Вставьте квадратный хвостовик вала домкрата в ква-

дратное отверстие колесного ключа, который будет вы-
полнять функцию рукоятки.

6.  Найдите овальное отверстие над средней частью задне-

го бампера

7.  Вставьте Т-образный конец вала домкрата в овальное

отверстие и продвиньте его по направлению к лебедке,
расположенной над запасным колесом.

6 - 4

 В случае неисправности

ВНИМАНИЕ

Не вставляйте удлинитель ручки домкрата в отверстие
подъемника под прямым углом, она должна вставляться
под углом, как это показано на иллюстрации.

8.  Вставьте Т-образный конец вала в Т-образную прорезь

полого вала лебедки запасного колеса. Нажимая вдоль
оси вала домкрата, для того чтобы Т-образный конец не
вышел из прорези, и вращайте вал домкрата против ча-
совой стрелки, чтобы опустить запасное колесо.

9.  После того как запасное колесо будет полностью опуще-

но на землю, выньте валик домкрата. Затем протяните
руку под автомобиль и выньте удерживающую пластину
из центрального отверстия ступицы колеса.

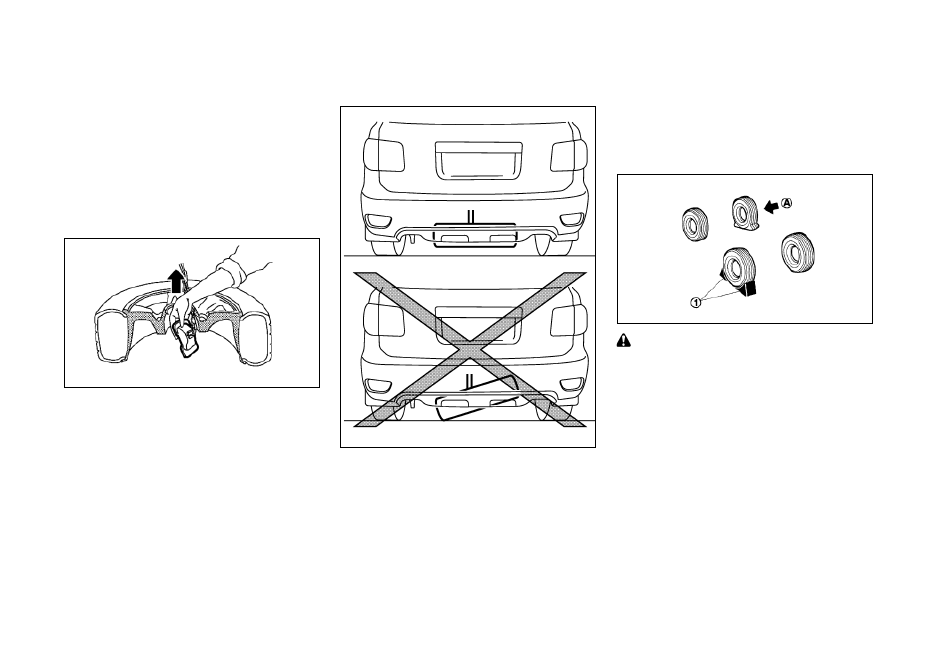

10.  Осторожно достаньте запасное колесо из-под автомобиля.

ВНИМАНИЕ

При установке колеса в транспортное положение проверьте,
чтобы удерживающая пластина цепи располагалась по цен-
тру отверстия ступицы колеса. Затем поднимите запасное
колесо в транспортное положение.

ВНИМАНИЕ

При укладке колеса убедитесь в том, что оно расположено
горизонтально. Если вы закрепите колесо в наклонном по-
ложении, как показано на иллюстрации, это может привести
к тому, что крепление ослабнет, и колесо может упасть во
время движения автомобиля. Вновь опустите колесо на зем-
лю, и убедитесь в том, что удерживающая пластина уста-
новлена должным образом. Еще раз приподнимите колесо,

убедитесь в том, что оно удерживается в горизонтальном
положении, а затем полностью поднимите и закрепите ко-
лесо.

ПРОТИВООТКАТНЫЕ УПОРЫ



ОПАСНОСТЬ

Во избежание самопроизвольного трогания автомобиля с
места и возможного травмирования людей, проверьте на-
дежность блокировки колес автомобиля противооткатными
упорами.

Подложите противооткатные упоры c спереди и сзади под
колесо, которое находится по диагонали от поврежденного
колеса A, чтобы предотвратить перемещение автомобиля
в процессе его подъема домкратом.

6 - 5

 В случае неисправности

СНЯТИЕ КОЛЕСА

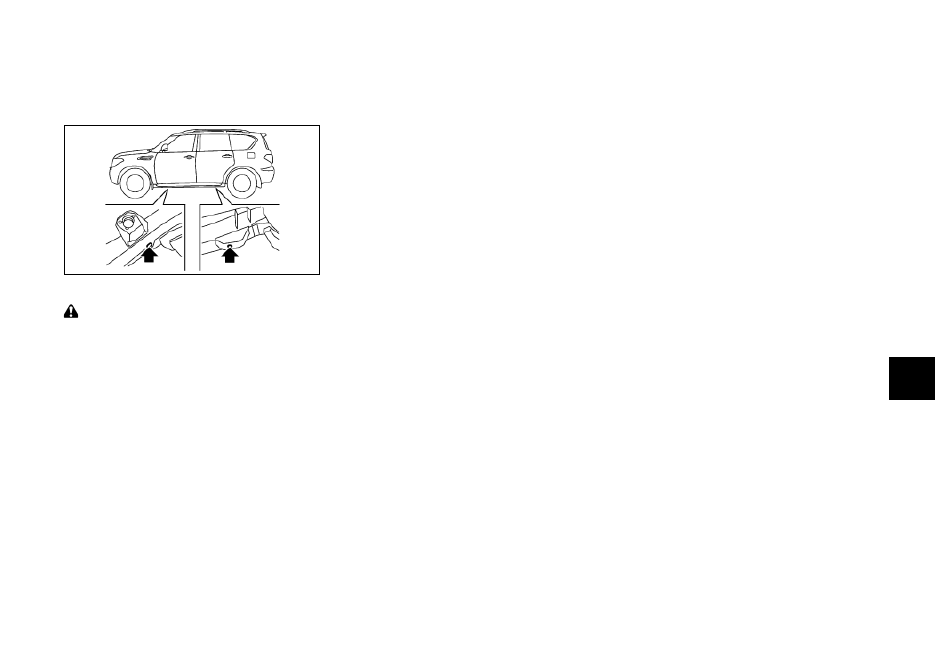

Места расположения опор домкрата



ОПАСНОСТЬ

Тщательно изучите указания, приведенные в данном

•

разделе, и строго следуйте им.

Запрещено находиться под автомобилем, который удер-

•

живается только домкратом: Используйте дополнитель-
ные опорные стойки.

Никогда не пользуйтесь домкратом, не предназначен-

•

ным для вашего автомобиля.

Домкрат, прилагаемый к автомобилю, предназначен

•

только для подъема вашего автомобиля при замене
колеса.

Запрещается устанавливать домкрат в иные зоны, чем

•

специальные площадки днища кузова, предназначен-
ные для установки домкрата.

Не поднимайте автомобиль выше, чем это нужно для

•

замены колеса.

Запрещено подкладывать под домкрат или под его

•

опорную головку деревянные бруски, камни и т.д.

Запрещено запускать или оставлять двигатель рабо-

•

тающим, когда автомобиль домкратом. Автомобиль мо-
жет неожиданно сдвинуться с места, что может вызвать
дорожно-транспортное происшествие.

Не допускайте нахождения пассажиров в автомобиле,

•

который поднят домкратом.

Перед использованием домкрата ознакомьтесь с пре-

•

достережениями, приведенными на этикетке, наклеен-
ной на домкрат.

6 - 6

 В случае неисправности

Подъем автомобиля домкратом

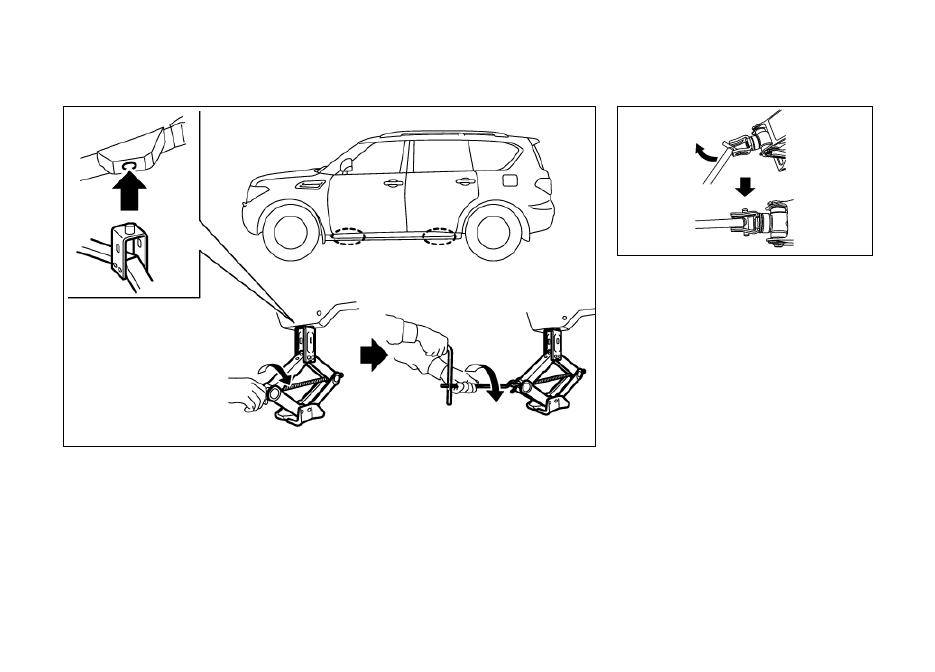

1.  Поместите домкрат под автомобиль таким образом, что-

бы головка располагалась точно под опорным местом
кузова, специально предназначенным для подъема ав-
томобиля, как показано на иллюстрации.



Домкрат должен быть установлен на твердую горизон-
тальную площадку.

2.  Ослабьте все гайки крепления колеса, отвернув их ко-

лесным ключом на один-два оборота против часовой
стрелки с помощью колесного ключа.



Не отворачивайте полностью колесные гайки, пока ко-
лесо опирается на дорогу.

3.  Вставьте собранный валик в домкрат, как показано на

рисунке.

4.  Осторожно поднимайте автомобиль до тех пор, пока ко-

лесо не будет полностью вывешено.

5.  Для того чтобы поднять автомобиль, крепко удерживай-

те рукоятку домкрата и стержень, вращая рукоятку дом-
крата.

Снятие колеса

1.  Полностью отверните колесные гайки.

2.  Снимите поврежденное колесо.

ВНИМАНИЕ

Колесо имеет большую массу. Будьте осторожны, чтобы не
уронить колесо на ноги, и используйте рабочие перчатки во
избежание травмирования рук.

6 - 7

 В случае неисправности

УСТАНОВКА ЗАПАСНОГО КОЛЕСА



ОПАСНОСТЬ

Никогда не используйте колесные гайки, не предназна-

•

ченные для вашего автомобиля. Применение неподхо-
дящих колесных гаек или неправильная затяжка гаек
могут привести к тому, что колесо может соскочить во
время движения. Это может привести к аварии.

Запрещается смазывать резьбу колесных гаек или

•

шпилек. Это может привести к ослаблению затяжки ко-
лесных гаек.

Очистите от грязи прилегающие поверхности колеса и

1.

ступицы.

Осторожно установите запасное колесо и закрутите гайки

2.

рукой. Убедитесь в отсутствии перекоса колесных гаек.

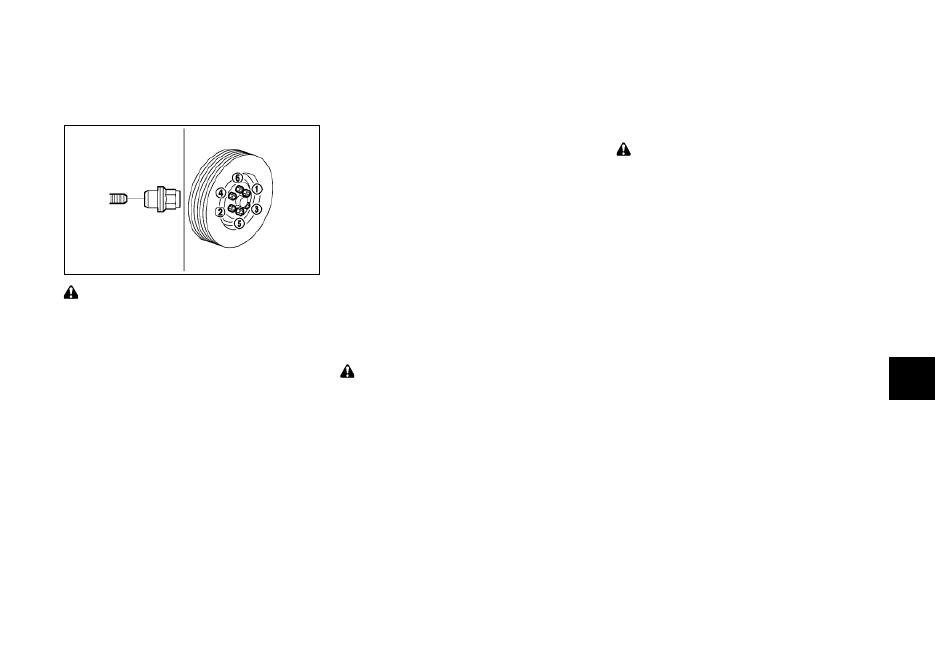

Поочередно, более чем за 2 приема, и равномерно за-

3.

тяните ключом колесные гайки в последовательности,
показанной на иллюстрации (1-6).

Медленно опустите автомобиль до тех пор, пока колесо

4.

не коснется поверхности дороги.

Затем с помощью колесного ключа окончательно затя-

5.

ните колесные гайки в указанной на рисунке последо-
вательности.

Полностью опустите автомобиль.

6.

При первой же возможности следует затянуть колесные
гайки требуемым моментом с помощью динамометрическо-
го ключа.

  Момент затяжки колесных гаек: 133 Н.м (14 кгс-м)

Колесные гайки должны быть всегда затянуты требуемым
моментом затяжки. Рекомендуется проверять момент за-
тяжки и при необходимости подтягивать гайки крепления
колес при каждой замене масла.



ОПАСНОСТЬ

Повторно затяните гайки крепления колес после того, как
автомобиль пройдет 1000 км (в том числе, и после замены
поврежденного колеса).

Для автомобилей, оборудованных системой
контроля давления воздуха в шинах (TPMS).

После того, как вы доведете давление воздуха в шине до
значения, указанного для ХОЛОДНОЙ шины, после пробега,
превышающего 1,6 км, на дисплее может быть показано бо-
лее высокое давление, чем давление в холодной шине. Это
вызвано тем, что давление воздуха повышается в результа-
те нагрева шины. Это не свидетельствует о неисправности
системы.

УКЛАДКА ПОВРЕЖДЕННОГО КОЛЕСА И
ИНСТРУМЕНТА



ОПАСНОСТЬ

Убедитесь в том, что снятое колесо, домкрат и инструмен-
ты уложены должным образом и надежно закреплены. В
случае дорожно-транспортного происшествия или резкого
торможения автомобиля эти предметы, если они не будут
закреплены должным образом, могут представлять опас-
ность для находящихся в салоне людей.

1.  Надежно закрепите поврежденное колесо, домкрат и

инструмент в местах, предназначенных для их хране-
ния. (См. «Подготовка инструмента и запасного колеса»
выше в этом разделе).

2.  Уложите обратно покрытие пола багажного отделения

3.  Снимите стропу с двери багажного отделения и уложите

ее на исходное место.

4.  Установите на место панель пола багажного отделения.

5.  Закройте дверь багажного отделения.

6 - 8

 В случае неисправности

ПУСК ДВИГАТЕЛЯ ОТ
ДОПОЛНИТЕЛЬНОЙ
АККУМУЛЯТОРНОЙ БАТАРЕИ



ОПАСНОСТЬ

Неправильный запуск двигателя от дополнительной аккуму-

•

ляторной батареи может привести к взрыву батареи. Взрыв
аккумуляторной батареи чреват тяжелыми травмами и даже
гибелью людей. Это может привести также к повреждению
автомобиля. Строго соблюдайте все инструкции, которые
приведены ниже.

Аккумуляторные батареи выделяют взрывоопасный водо-

•

род. Поэтому запрещается приближаться к аккумулятор-
ной батарее с источником открытого пламени и искрящими
предметами.

При работе с аккумуляторной батареей всегда исполь-

•

зуйте защитные очки. Снимите кольца, браслеты и дру-
гие металлические украшения.

Не наклоняйтесь над батареей при запуске двигателя от

•

дополнительной аккумуляторной батареи.

Избегайте попадания электролита в глаза, на открытые

•

участки кожи, одежду или на лакокрасочное покрытие ав-
томобиля. Электролит представляет собой раствор серной
кислоты, которая отличается высокой коррозионной активно-
стью и может вызвать тяжелые ожоги. В случае попадания
электролита на кожу или на поверхность автомобиля немед-
ленно промойте эти места большим количеством воды.

Храните аккумуляторные батареи в местах, которые не-

•

доступны для детей.

Для пуска двигателя вашего автомобиля разрешается

•

применять только аккумуляторные батареи с номиналь-
ным напряжением 12 В. Использование аккумуляторной
батареи с другим напряжением приведет к повреждению
электрических и электронных систем вашего автомобиля.

Запрещается пытаться запускать двигатель от допол-

•

нительной аккумуляторной батареи, если электролит в
аккумуляторной батарее вашего автомобиля замерз.
Это может привести к взрыву аккумуляторной батареи
и тяжелым травмам.

Если дополнительная аккумуляторная батарея находит-

1.

ся на другом автомобиле A, расположите автомобили
Aи B таким образом, чтобы их аккумуляторные бата-
реи располагались как можно ближе друг к другу.

ВНИМАНИЕ

Не допускайте непосредственного контакта между кузо-

•

вами двух автомобилей.

Если аккумуляторная батарея разряжена, рулевая ко-

•

лонка заблокируется, и вы не сможете повернуть ру-
левое колесо при положении выключателя зажигания
OFF. В этом случае необходимо подать напряжение при
помощи соединительных кабелей, а затем нажать вы-
ключатель зажигания в любое положение, кроме OFF,
чтобы разблокировать рулевое колесо.

2.  Включите стояночный тормоз.

3.  Переведите рычаг селектора коробки передач в положе-

ние Р (Стоянка).

4.  Отключите все ненужные потребители электроэнергии

(фары, отопитель, кондиционер и т.д.).

5.  Установите выключатель зажигания в положение OFF.

6.  Снимите с аккумуляторной батареи вентиляционные

пробки (при наличии).

7.  Закройте аккумуляторную батарею хорошо отжатой

мокрой тканью C, чтобы уменьшить последствия воз-
можного взрыва.

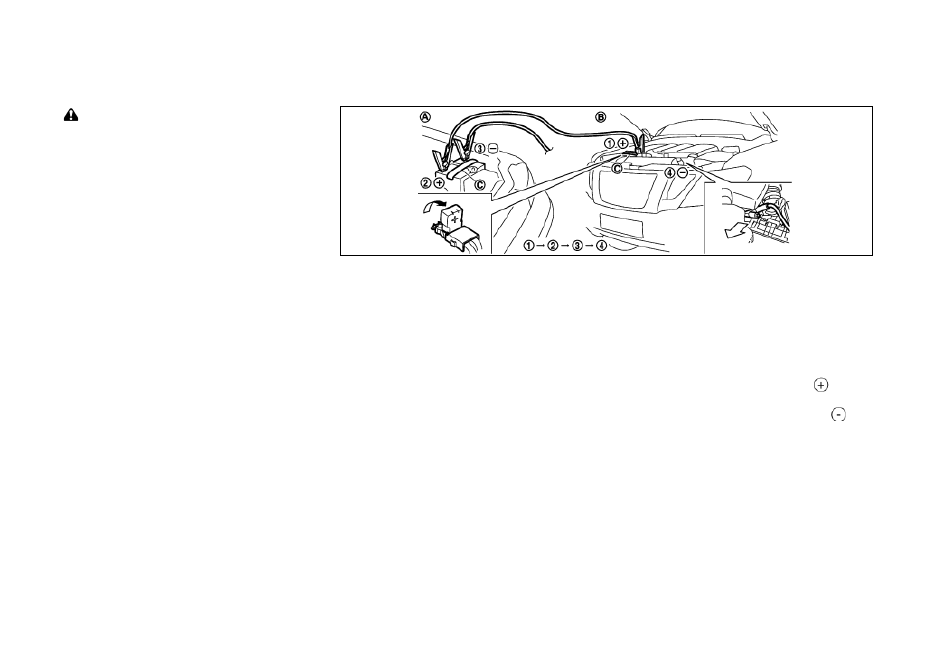

8.  Присоедините зажимы соединительных кабелей в по-

следовательности (1, 2, 3, 4), указанной на рисунке..

ВНИМАНИЕ

Всегда присоединяйте «положительный»

•

 наконеч-

ник кабеля к «положительному» выводу разряженной
аккумуляторной батареи, а «отрицательный»

 нако-

нечник провода – к «массе» кузова, НО НЕ к «отрицатель-
ному» выводу разряженной аккумуляторной батареи.

Убедитесь в том, что соединительные кабели не будут

•

касаться подвижных элементов в моторном отсеке.

Убедитесь, что зажимы соединительных кабелей не ка-

•

саются других металлических деталей автомобиля.

Запустите двигатель автомобиля с заряженной аккуму-

2.

ляторной батареей A и дайте ему поработать несколь-
ко минут на холостом ходу.

Поддерживайте частоту вращения коленчатого вала двига-

3.

теля автомобиля A на уровне примерно 2000 об/мин.
