Nissan Note (2019 год). Руководство - часть 1

0 - 2

Основные иллюстрации

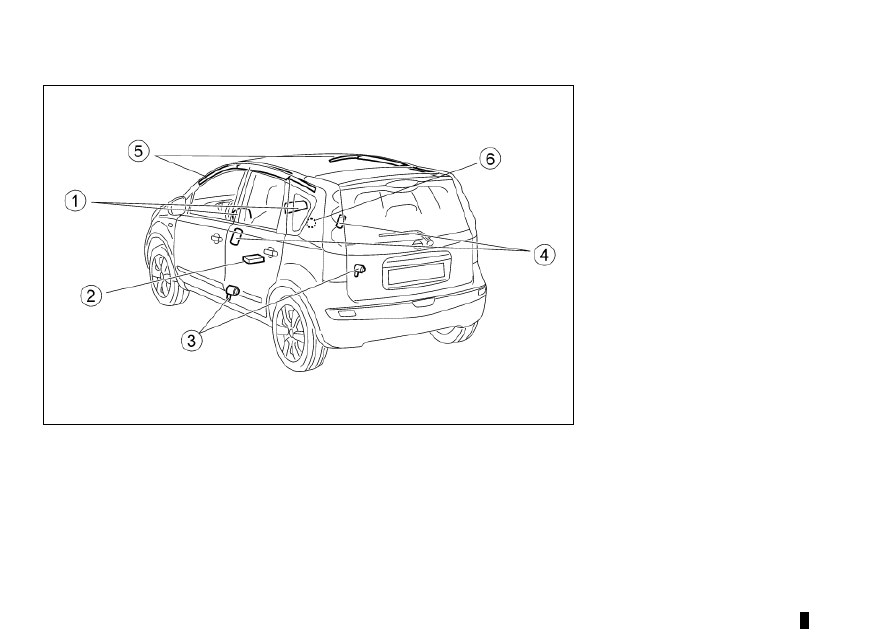

ПОДУШКИ БЕЗОПАСНОСТИ

6.   Выключатель фронтальной подушки безопасности пе-

реднего пассажира (стр. 1-15)

*:   для некоторых вариантов исполнения автомобиля

**:  Ремень безопасности водителя оснащен инерционной

катушкой, преднатяжителем ремня безопасности и
преднатяжителем поясной ветви ремня безопасности.

1.   Модули фронтальных подушек безопасности водителя и

переднего пассажира (стр. 1-11)

2.   Блок диагностических датчиков

3.   Инерционная катушка ремня безопасности с пиротехни-

ческим преднатяжителем** (стр. 1-9)

4.   Модули боковых подушек безопасности (стр. 1-12)

5.   Модули надувных шторок безопасности* (стр. 1-12)

0 - 3

Основные иллюстрации

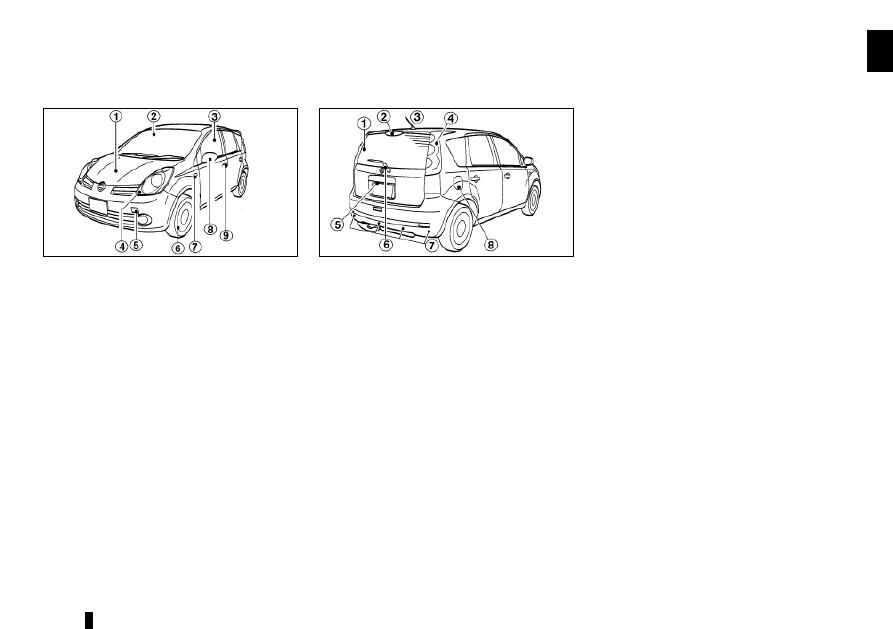

ВНЕШНИЙ ВИД СПЕРЕДИ И СЗАДИ

СЗАДИ

1.   Заднее стекло (выключатель электрообогревателя

стр. 2-15)

2.   Центральный верхний стоп-сигнал (стр. 8-23)

3.   Антенна (стр. 4-16)

4.   Задний комбинированный фонарь (выключатель

стр. 2-16, расположение и замена ламп накаливания
стр. 8-23)

5.   Ручка двери багажного отделения (замки дверей

стр. 3-8, система дистанционного управления замками
дверей стр.3-3)

6.   Очиститель заднего стекла (выключатель очистителя

и омывателя – стр. 2-13, замена щетки очистителя –
стр. 8-19)

7.   Ультразвуковые датчики системы помощи при парковке

(стр. 3-22)

8.   Лючок заливной горловины топливного бака (стр. 3-11)

СПЕРЕДИ

1.   Капот (стр. 3-10)

2.   Ветровое стекло (выключатель очистителя и омывателя

– стр. 2-13, замена щеток очистителя – стр. 8-19, жид-
кость омывателя – стр. 8-14)

3.   Электрические стеклоподъемники (стр. 2-25)

4.   Фары, передние габаритные фонари, передние указа-

тели поворота (выключатель стр. 2-16, расположение и
замена ламп накаливания стр. 8-23)

5.   Буксировочная проушина (стр. 6-13)

6.   Шины (шины и колеса – стр. 8-29, стр. 9-5, замена

поврежденного колеса – стр. 6-3)

7.   Боковые повторители указателей поворота (стр. 2-17,

расположение и замена ламп накаливания стр. 8-23)

8.   Наружные зеркала заднего вида (стр. 3-12)

9.   Двери (ключи стр. 3-2, замки дверей стр. 3-6, система

дистанционного управления замками дверей стр. 3-3)

0 - 4

Основные иллюстрации

РАСПОЛОЖЕНИЕ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

0 - 5

Основные иллюстрации



Боковая вентиляционная решетка (стр. 4-2)

12)

Выключатель фронтальной подушки безопасности

13)

переднего пассажира (стр. 1-15)

Сигнализатор непристегнутого ремня безопасности

14)

переднего пассажира/световой индикатор подушки
безопасности переднего пассажира (стр. 1-5, 1-14)

Выключатель аварийной сигнализации (стр. 2-19)

15)

Подстаканники (стр. 2-22)

16)

Электрическая розетка (стр. 2-20)

17)

Панель управления отопителем и кондиционером

18)

(стр. 4-2, 4-8)

Замок зажигания или выключатель зажигания*

19)

(стр. 5-6, 5-7)

Рычаг фиксатора рулевой колонки (стр. 3-12)

20)

Крышка блока предохранителей (стр. 8-21)

21)

Выключатель ESP OFF* (стр. 5-30)

22)

Рукоятка отпирания капота (стр. 3-10)

23)

Рукоятка отпирания лючка заливной горловины топлив-

24)

ного бака (стр. 3-11)

Переключатель корректора фар (стр. 2-18)

25)

Регулятор наружных зеркал заднего вида (стр. 3-12)

26)

В скобках указаны страницы Руководства, где приведена
информация о соответствующих органах управления.

*   для некоторых вариантов исполнения автомобиля

**  Смотри отдельное Руководство пользователя аудио- и

навигационной системы NISSAN Connect.

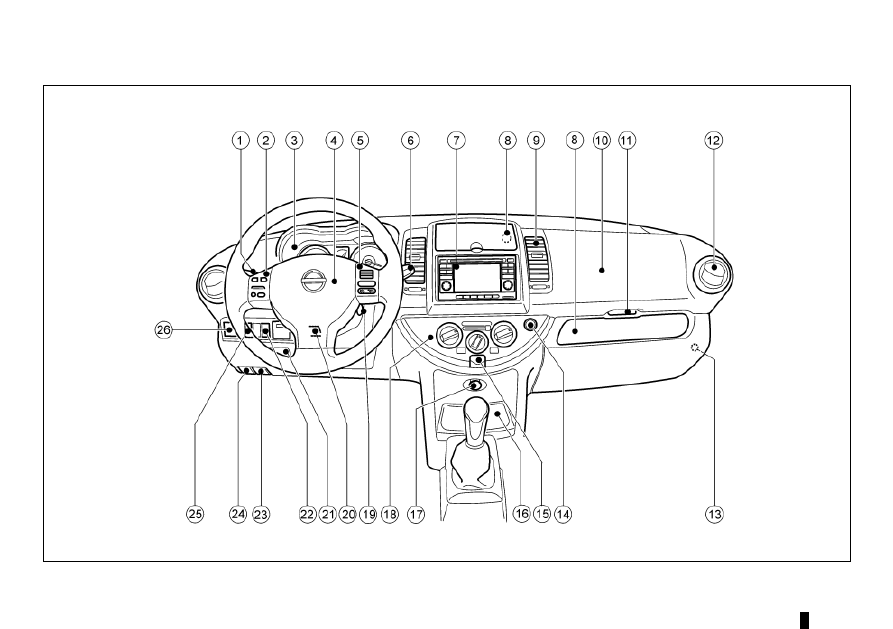

АВТОМОБИЛИ С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

Переключатель света фар и указателей поворота

1)

(стр. 2-16)

Переключатели на рулевом колесе*

2)

 Переключатель

 на рулевом колесе* (стр. 4-38)



Переключатели аудиосистемы* (стр. 2-3)

Контрольно-измерительные приборы, световые сигна-

3)

лизаторы и индикаторы (стр. 2-2, 2-7)

Кожух подушки безопасности водителя/Кнопка звуко-

4)

вого сигнала (стр. 1-11/2-19)

Переключатели на рулевом колесе*

5)



Переключатель системы круиз-контроля (стр. 5-18)



Переключатель системы ограничения скорости движе-
ния (стр. 5-15)

Выключатель очистителя и омывателя ветрового стекла

6)

(стр. 2-13)

Аудиосистема* (стр. 4-10)

7)



Навигационная система **



Отсек для мелких вещей * (стр. 2-22)

Отсек для мелких вещей в центральной консоли

8)

(стр. 2-22)



Разъем для подключения внешнего источника аудиосиг-
нала (AUX)* (стр. 4-34)



Отсек для мелких вещей* (стр. 2-22)

Центральные вентиляционные решетки (стр. 4-2)

9)

Фронтальная подушка переднего пассажира (стр. 1-11)

10)

Ручка открывания перчаточного ящика (стр. 2-21)

11)

0 - 6

Основные иллюстрации

0 - 7

Основные иллюстрации



Переключатели на рулевом колесе*

14.



Переключатель системы круиз-контроля (стр. 5-18)



Переключатель системы ограничения скорости движе-
ния (стр. 5-15)

Регулятор наружных зеркал заднего вида (стр. 3-12)

15.

Рукоятка отпирания лючка заливной горловины топлив-

16.

ного бака (стр. 3-11)

Рукоятка отпирания капота (стр. 3-10)

17.

Переключатель корректора фар (стр. 2-18)

18.

Выключатель ESP OFF* (стр. 5-30)

19.

Крышка блока предохранителей (стр. 8-21)

20.

Рычаг фиксатора рулевой колонки (стр. 3-12)

21.

Панель управления отопителем и кондиционером

22.

(стр. 4-2, 4-8)

Электрическая розетка (стр. 2-20)

23.

Подстаканники (стр. 2-22)

24.

Выключатель аварийной сигнализации (стр. 2-19)

25.

Сигнализатор непристегнутого ремня безопасности

26.

переднего пассажира/световой индикатор подушки
безопасности переднего пассажира (стр. 1-5, 1-14)

Выключатель фронтальной подушки безопасности

27.

переднего пассажира (стр. 1-15)

В скобках указаны страницы Руководства, где приведена
информация о соответствующих органах управления.

*   для некоторых вариантов исполнения автомобиля

**  Смотри отдельное Руководство пользователя аудио-

и навигационной системы NISSAN Connect.

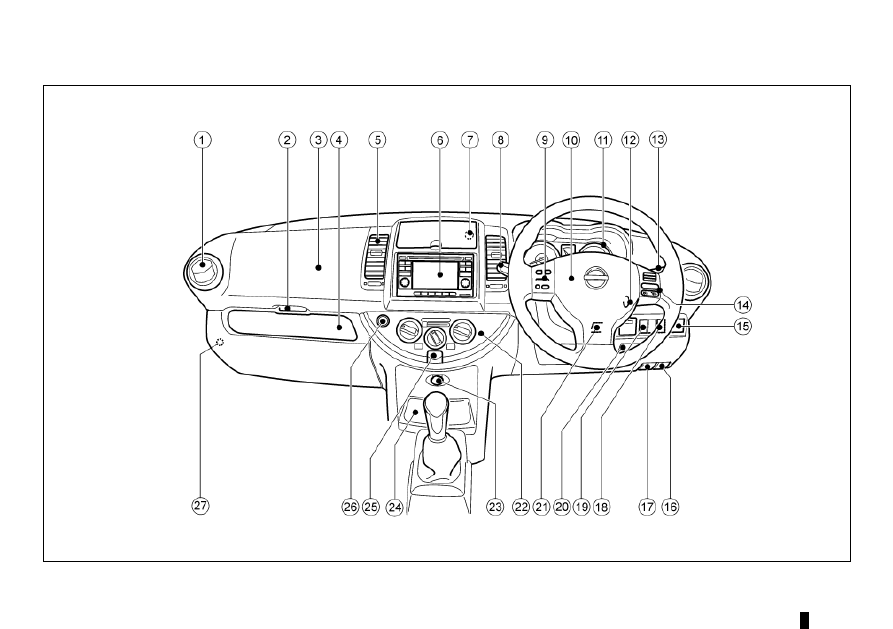

АВТОМОБИЛИ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

Боковая вентиляционная решетка (стр. 4-2)

1.

Ручка открывания перчаточного ящика (стр. 2-21)

2.

Фронтальная подушка переднего пассажира (стр. 1-11)

3.

Отсек для мелких вещей (стр. 2-22)

4.

Центральные вентиляционные решетки (стр. 4-2)

5.

Аудиосистема* (стр. 4-10)

6.



Навигационная система **



Отсек для мелких вещей* (стр. 2-22)

Отсек для мелких вещей в центральной консоли

7.

(стр. 2-22)



Разъем для подключения внешнего источника аудиосиг-
нала (AUX)* (стр. 4-34)

Переключатель света фар и указателей поворота

8.

(стр. 2-16)

Переключатели на рулевом колесе*

9.

 Переключатель

на рулевом колесе* (стр. 4-38)



Переключатели аудиосистемы* (стр. 4-38)

Кожух подушки безопасности водителя/Кнопка звуко-

10.

вого сигнала (стр. 1-11/2-19)

Контрольно-измерительные приборы, световые сигна-

11.

лизаторы и индикаторы (стр. 2-2, 2-7)

Замок зажигания или выключатель зажигания*

12.

(стр. 5-6, 5-7)

Выключатель очистителя и омывателя ветрового стекла

13.

(стр. 2-13)

0 - 8

Основные иллюстрации

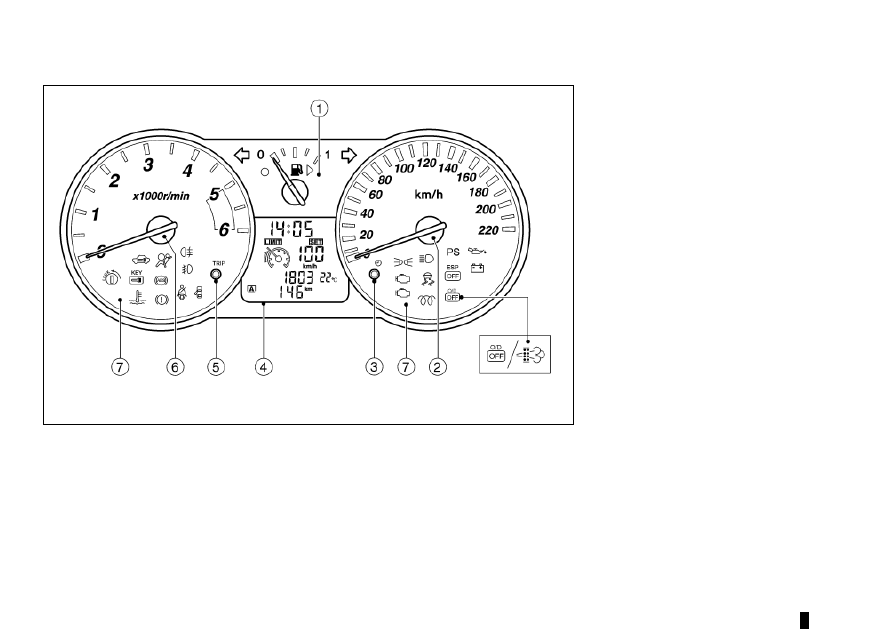

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ И ПРИБОРЫ

5.   Кнопка TRIP (стр. 2-3)

6.   Тахометр (стр. 2-2)

7.   Световые сигнализаторы и индикаторы (стр. 2-7)

*   для некоторых вариантов исполнения автомобиля

1.   Указатель уровня топлива (стр. 2-2)

2.   Спидометр (стр. 2-2)

3.   Переключатель корректировки показаний часов

(стр. 2-3)/Переключатель настройки интервала для
замены масла (стр. 2-3)

4.   Дисплей панели приборов (жидкокристаллический)

(стр. 2-3)

0 - 9

Основные иллюстрации

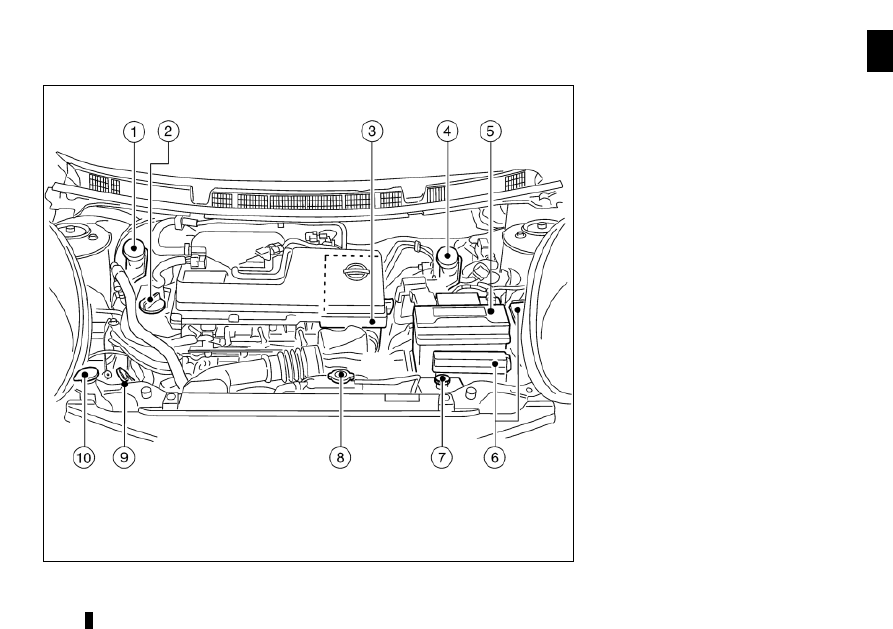

МОТОРНЫЙ ОТСЕК

ДВИГАТЕЛЬ CR14DE

1.   Бачок главного тормозного цилиндра и гидропривода

сцепления (автомобили с правосторонним управлени-
ем) (стр. 8-13)

2.   Крышка заливной горловины для моторного масла

(стр. 8-10)

3.   Воздушный фильтр (стр. 8-19)

4.   Бачок главного тормозного цилиндра и гидропривода

сцепления (автомобили с левосторонним управлением)
(стр. 8-13)

5.   Аккумуляторная батарея (стр. 8-15)

6.   Блок предохранителей/плавких вставок (стр. 8-21)

7.   Расширительный бачок системы охлаждения двигателя

(стр. 8-6)

8.   Пробка радиатора (стр. 8-6)

9.   Масляный щуп двигателя (стр. 8-9)

10. Бачок омывателя ветрового стекла и омывателя фар

(для некоторых вариантов исполнения автомобиля)
(стр. 8-14)
