Nissan Maxima (2020 year). Manual - part 14

Rear-wide view

The rear-wide view shows a wider area on
the entire screen and allows the checking
of the blind corners on right and left sides.
The rear-wide view displays an approxi-
mately 180-degree area. The predicted
course lines are not displayed when using
the rear-wide view.

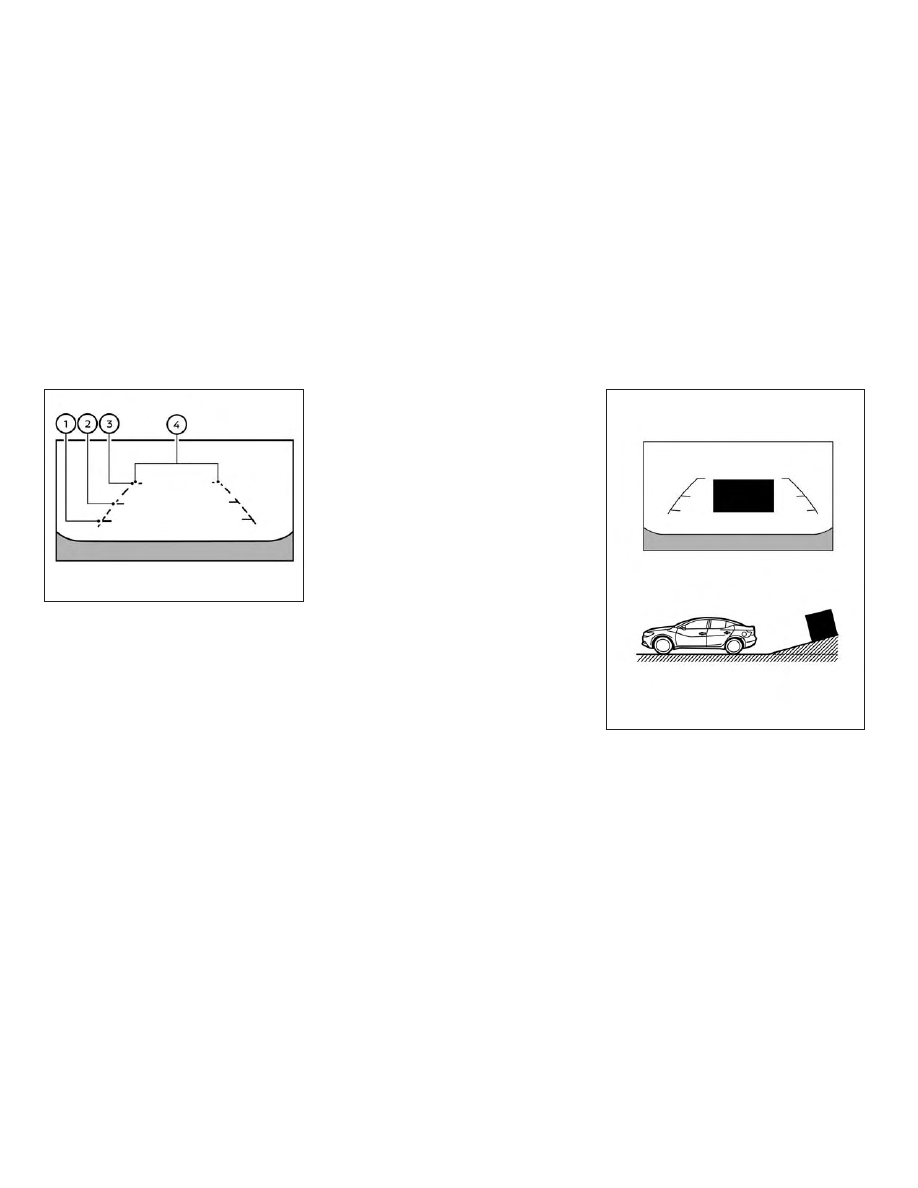

Distance guide lines

Indicates distances from the vehicle body:

∙ Red line

䊊

1

: approximately 1.5 ft (0.5 m)

∙ Yellow line

䊊

2

: approximately 3 ft (1 m)

∙ Green line

䊊

3

: approximately 7 ft (2 m)

Vehicle width guide lines

䊊

4

Indicate the vehicle width when backing
up.

DIFFERENCE BETWEEN PREDICTED
AND ACTUAL DISTANCES

The displayed guidelines and their loca-
tions on the ground are for approximate
reference only. Objects on uphill or downhill
surfaces or projecting objects will be actu-
ally located at distances different from
those displayed in the monitor relative to
the guidelines (refer to illustrations). When
in doubt, turn around and view the objects
as you are backing up, or park and exit the
vehicle to view the positioning of objects
behind the vehicle.

Backing up on a steep uphill

When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the actual
distance. Note that any object on the hill is
further than it appears on the monitor.

Rear-wide view

LHA4819

LHA5023

4-16

Monitor, climate, audio, phone and voice recognition systems

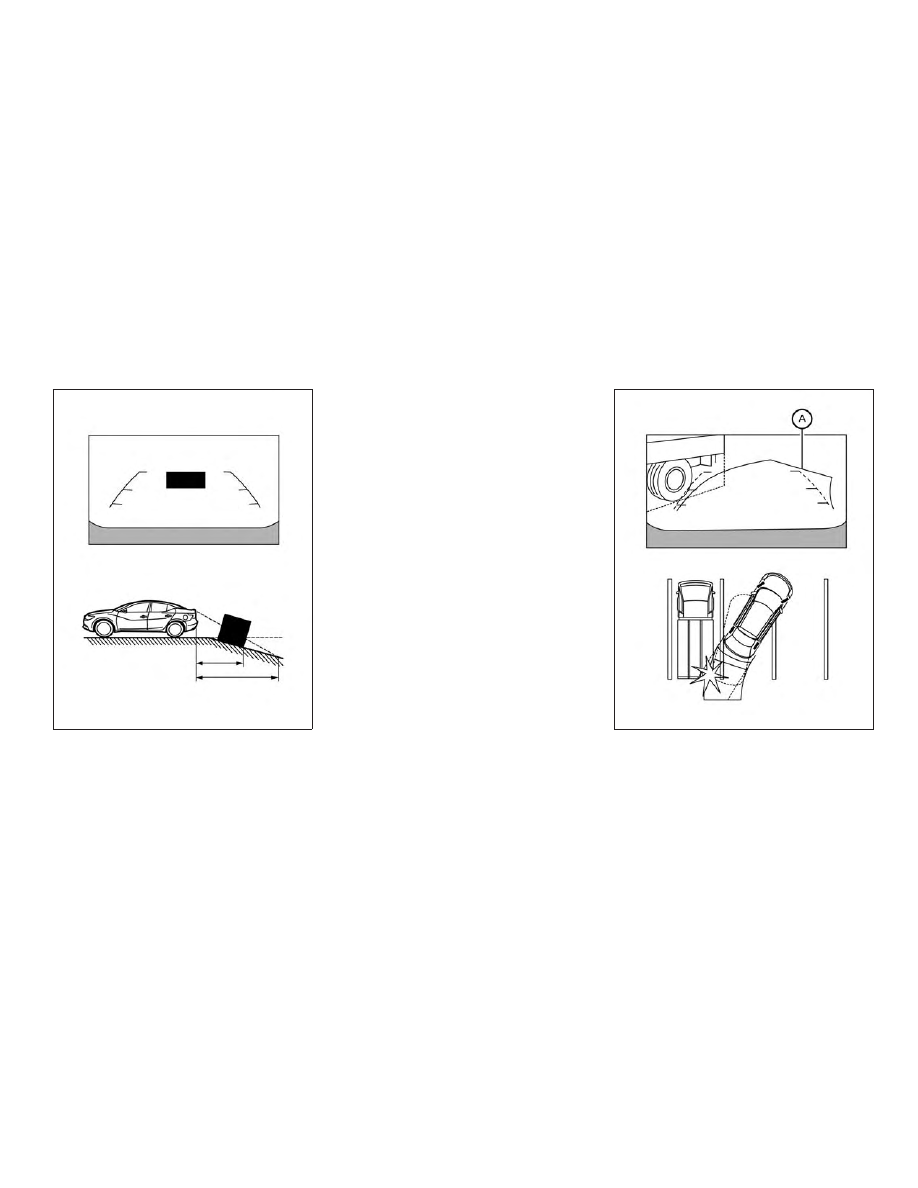

Backing up on a steep downhill

When backing up the vehicle down a hill,
the distance guide lines and the vehicle
width guide lines are shown farther than
the actual distance. Note that any object

on the hill is closer than it appears on the
monitor.

Backing up near a projecting
object

The predicted course lines

䊊

A

do not touch

the object in the display. However, the ve-
hicle may hit the object if it projects over
the actual backing up course.

LHA5024

LHA4995

Monitor, climate, audio, phone and voice recognition systems

4-17

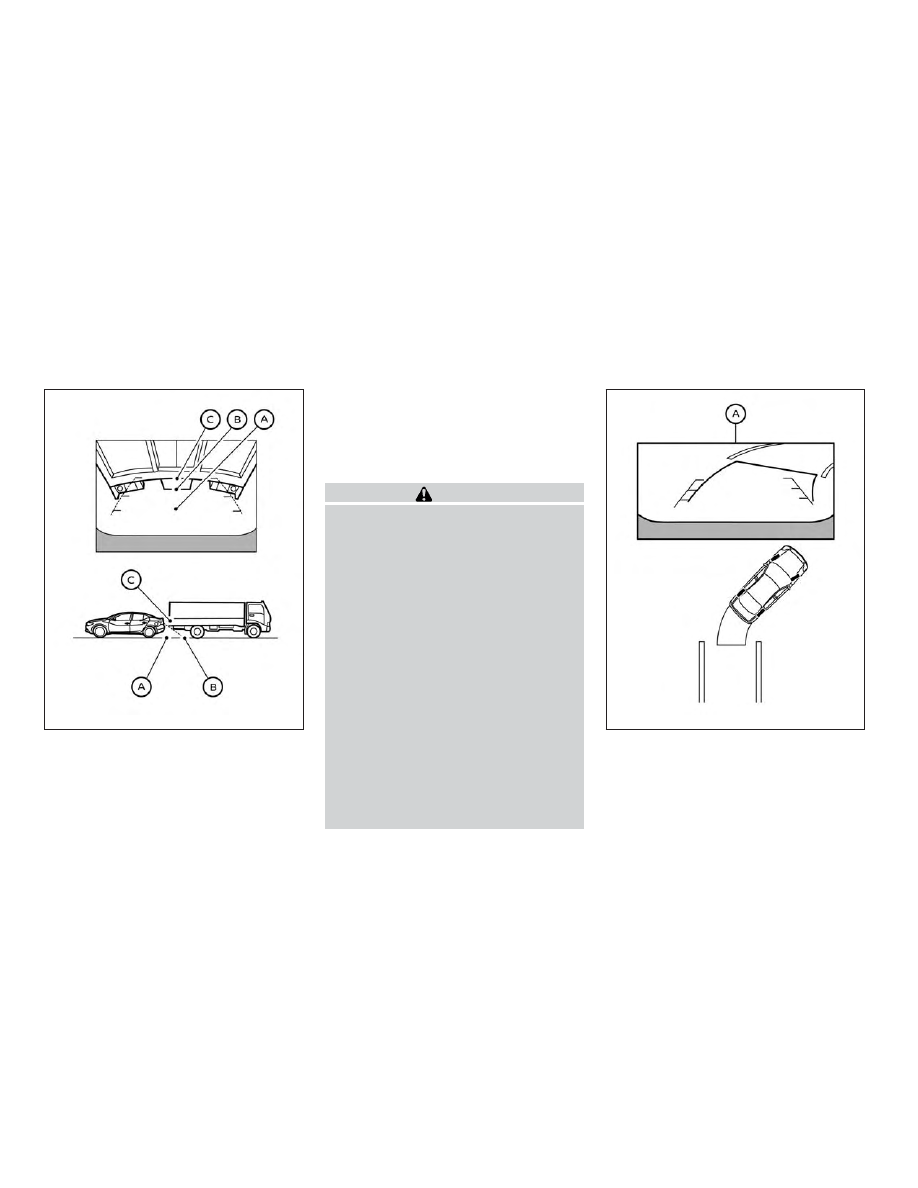

Backing up behind a projecting
object

The position

䊊

C

is shown farther than the

position

䊊

B

in the display. However, the po-

sition

䊊

C

is actually at the same distance as

the position

䊊

A

. The vehicle may hit the

object when backing up to the position

䊊

A

if the object projects over the actual back-
ing up course.

HOW TO PARK WITH PREDICTED
COURSE LINES

WARNING

∙ If the tires are replaced with different

sized tires, the predicted course lines
may be displayed incorrectly.

∙ On a snow-covered or slippery road,

there may be a difference between
the predicted course line and the ac-
tual course line.

∙ If the battery is disconnected or be-

comes

discharged,

the

predicted

course lines may be displayed incor-
rectly. If this occurs, please perform
the following procedures:

– Turn the steering wheel from lock

to lock while the engine is running.

– Drive the vehicle on a straight road

for more than 5 minutes.

∙ When the steering wheel is turned

with the ignition switch in the ACC po-
sition, the predicted course lines may
be displayed incorrectly.

1. Visually check that the parking space is

safe before parking your vehicle.

2. The rear view of the vehicle is displayed

on the screen

䊊

A

when the shift lever is

moved to the R (Reverse) position.

LHA5025

LHA5043

4-18

Monitor, climate, audio, phone and voice recognition systems

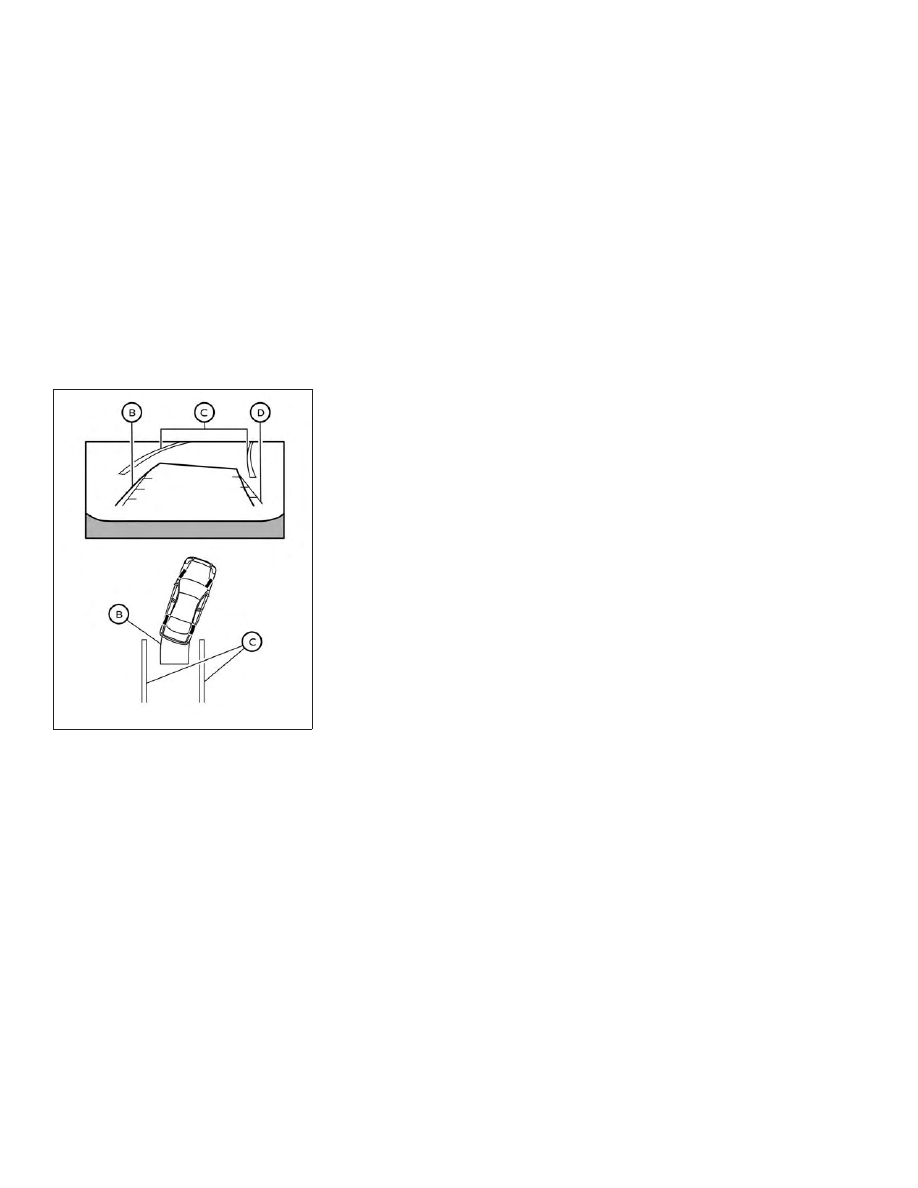

3. Slowly back up the vehicle adjusting

the steering wheel so that the pre-
dicted course lines

䊊

B

enter the park-

ing space

䊊

C

.

4. Maneuver the steering wheel to make

the vehicle width guide lines

䊊

D

parallel

to the parking space

䊊

C

while referring

to the predicted course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the
P (Park) position and apply the parking
brake.

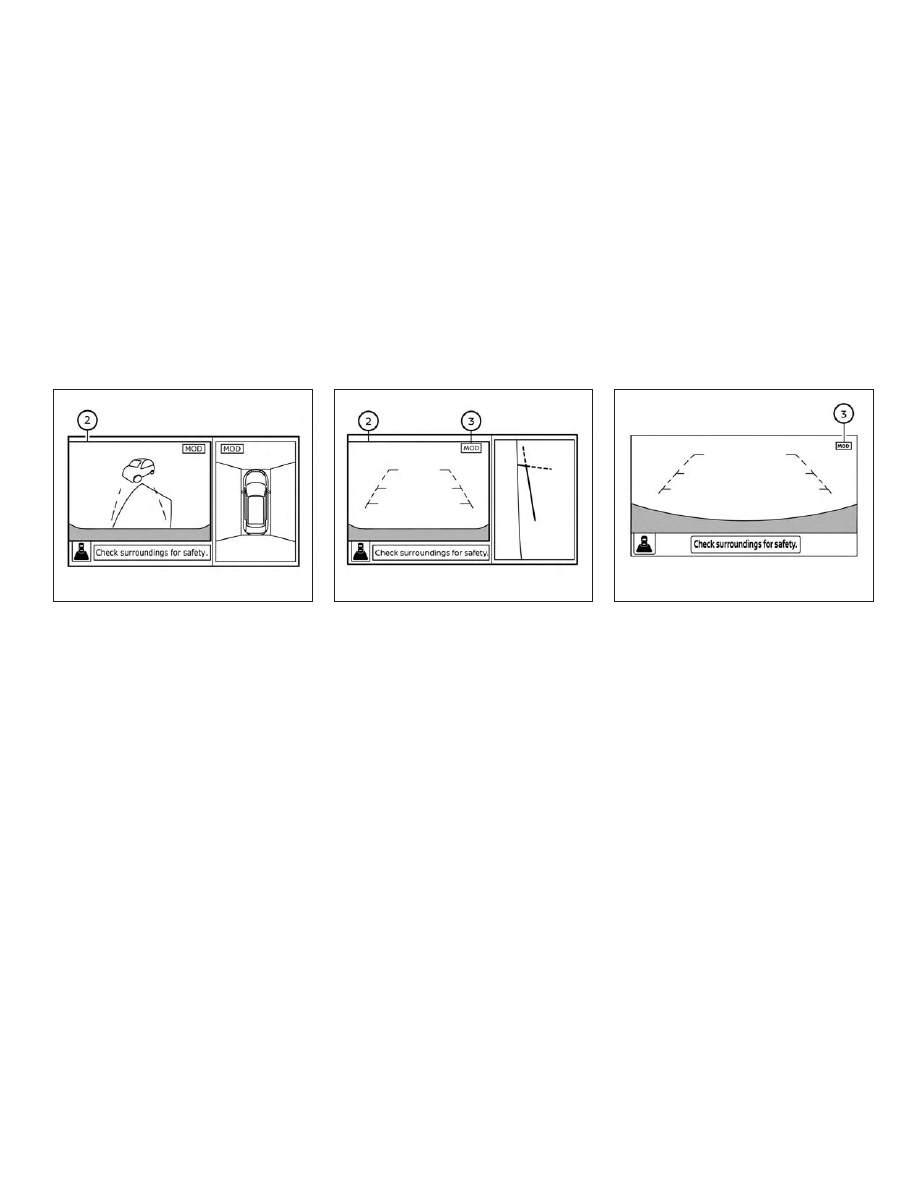

HOW TO SWITCH THE DISPLAY

With the ignition switch in the ON position,
press the CAMERA button or move the shift
lever to the R (Reverse) position to operate
the Intelligent Around View Monitor.

The Intelligent Around View Monitor dis-
plays different split screen views depend-
ing on the position of the shift lever. Press
the CAMERA button to switch between the
available views.

If the shift lever is in the R (Reverse) position,
the available views are:

∙ Rear view/bird’s-eye view split screen

∙ Rear view/front-side view split screen

∙ Rear-wide view

If the shift lever is in the P (Park) or D (Drive)
position, the available views are:

∙ Front view/bird’s-eye view split screen

∙ Front view/front-side view split screen

The display will switch from the Intelligent
Around View Monitor screen when:

∙ The shift lever is in the D (Drive) position

and the vehicle speed increases above
approximately 5 mph (8 km/h)

∙ A different screen is selected.

LHA4770

Monitor, climate, audio, phone and voice recognition systems

4-19

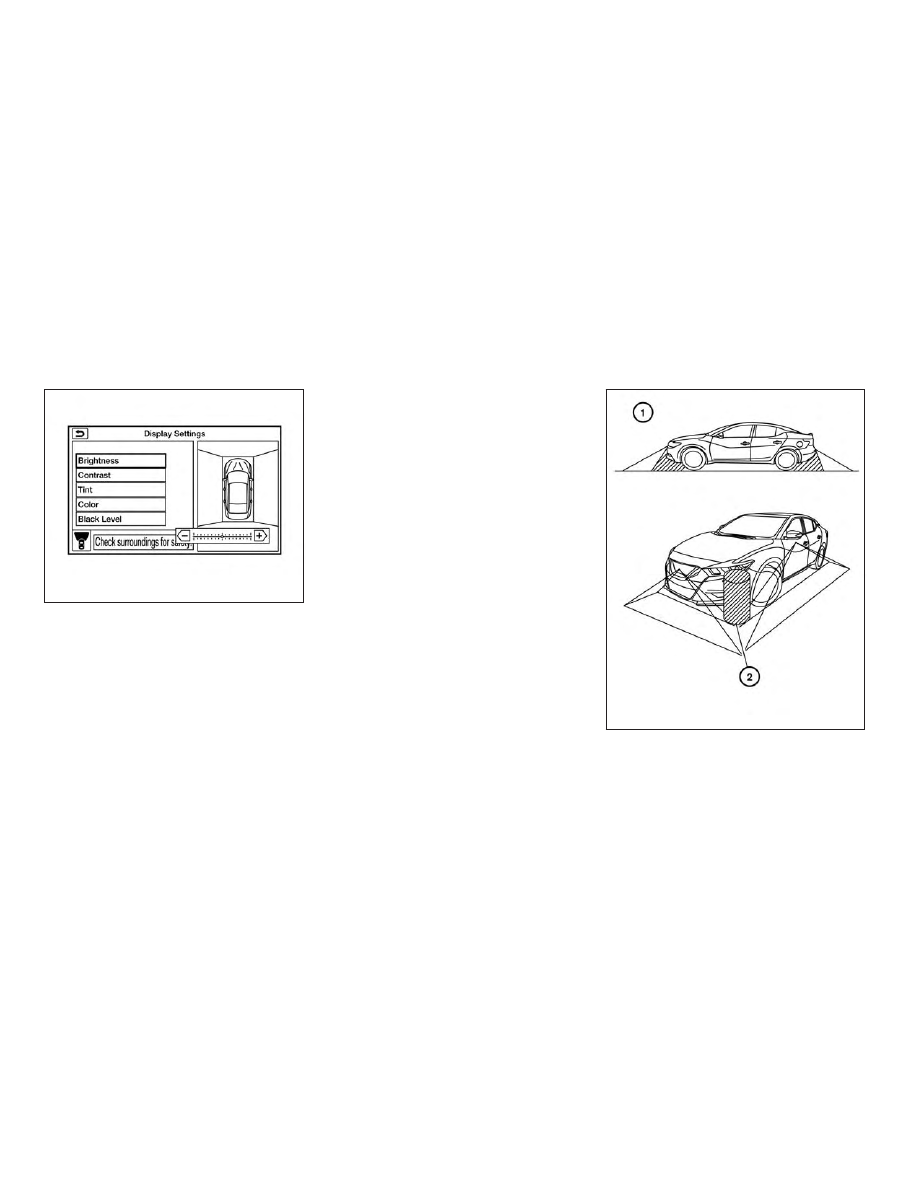

ADJUSTING THE SCREEN

1. Press the MENU button.

2. Touch the “Settings” key.

3. Arrow over to next page.

4. Touch the “Camera” key.

5. Touch “Display settings” key.

6. Touch the “Brightness,” “Contrast,” “Tint,”

“Color,” or “Black Level” key.

7. Adjust the item by touching the “+” or “-”

key on the touch-screen display.

NOTE:

Do not adjust any of the display settings
of the Intelligent Around View Monitor
while the vehicle is moving. Make sure
the parking brake is firmly applied.

INTELLIGENT AROUND VIEW
MONITOR SYSTEM LIMITATIONS

LHA3590

LHA3620

4-20

Monitor, climate, audio, phone and voice recognition systems

WARNING

Listed below are the system limitations
for Intelligent Around View Monitor.
Failure to operate the vehicle in accor-
dance with these system limitations
could result in serious injury or death.

∙ Do not use the Intelligent Around View

Monitor with the outside mirrors in
the stored position, and make sure
that the trunk is securely closed when
operating the vehicle using the Intelli-
gent Around View Monitor.

∙ The apparent distance between ob-

jects viewed on the Intelligent Around
View Monitor differs from the actual
distance.

∙ The cameras are installed on the front

grille, the outside mirrors and above
the rear license plate. Do not put any-
thing on the vehicle that covers the
cameras.

∙ When washing the vehicle with high

pressure water, be sure not to spray it
around the cameras. Otherwise, wa-
ter may enter the camera unit causing
water condensation on the lens, a
malfunction, fire or an electric shock.

∙ Do not strike the cameras. They are

precision instruments. Doing so could
cause a malfunction or cause damage
resulting in a fire or an electric shock.

There are some areas where the system
will not show objects and the system does
not warn of moving objects. When in the
front or rear view display, an object below
the bumper or on the ground may not be
viewed

䊊

1

. When in the bird’s-eye view, a tall

object near the seam

䊊

2

of the camera

viewing areas will not appear in the moni-
tor.

The following are operating limitations and
do not represent a system malfunction:

∙ There may be a delay when switching

between views.

∙ When the temperature is extremely

high or low, the screen may not display
objects clearly.

∙ When strong light directly shines on the

camera, objects may not be displayed
clearly.

∙ The screen may flicker under fluores-

cent light.

∙ The colors of objects on the Intelligent

Around View Monitor may differ some-
what from the actual color of objects.

∙ Objects on the Intelligent Around View

Monitor may not be clear and the color
of the object may differ in a dark envi-
ronment.

∙ There may be differences in sharpness

between each camera view of the
bird’s-eye view.

∙ Do not use wax on the camera lens.

Wipe off any wax with a clean cloth that
has been dampened with a diluted mild
cleaning agent, then wipe with a dry
cloth.

Monitor, climate, audio, phone and voice recognition systems

4-21

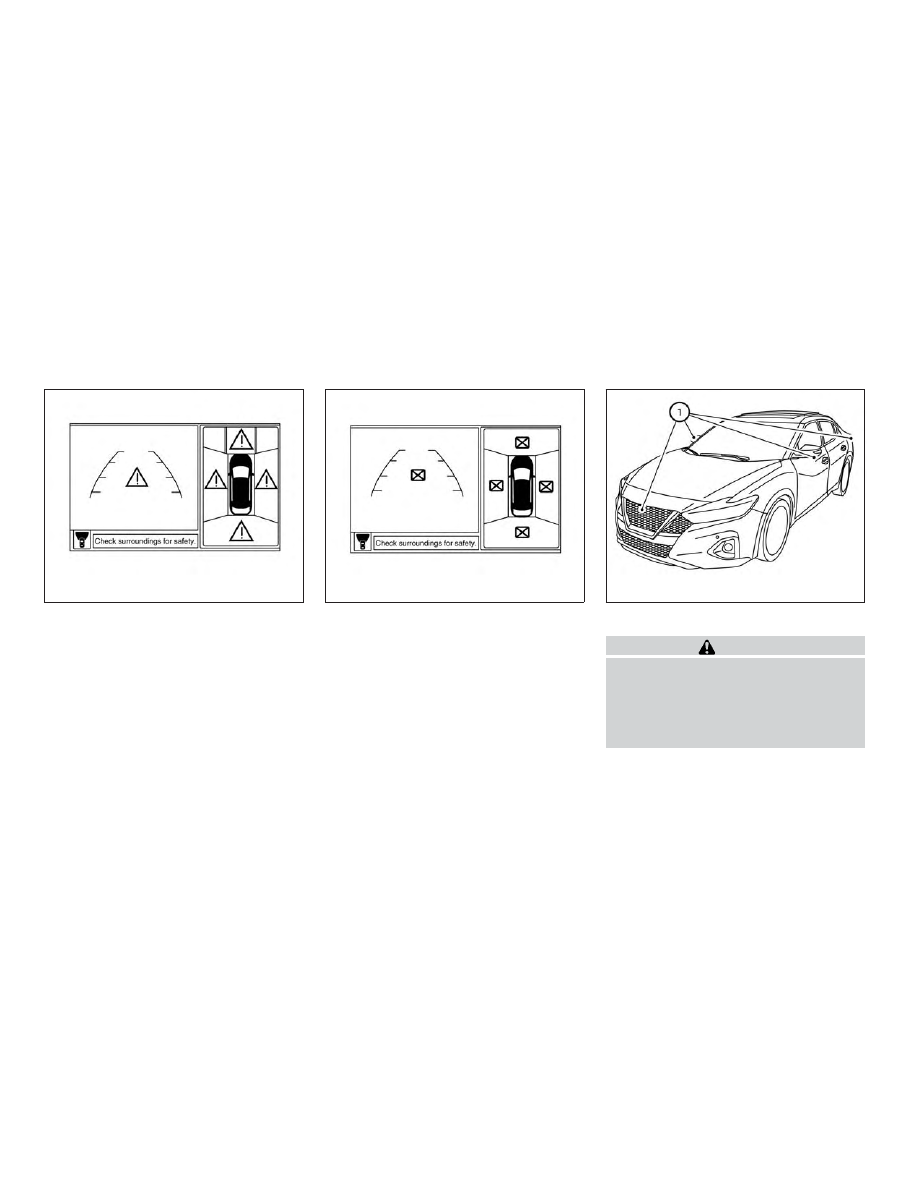

System temporarily unavailable

When the “!” icon is displayed on the screen,
there are abnormal conditions in the Intel-
ligent Around View Monitor. This will not
hinder normal driving operation but the
system should be inspected. It is recom-
mended that you visit a NISSAN dealer for
this service.

When the “[X]” icon is displayed on the
screen, the camera image may be receiv-
ing temporary electronic disturbances
from surrounding devices. This will not hin-
der normal driving operation but the sys-
tem should be inspected if it occurs fre-
quently. It is recommended that you visit a
NISSAN dealer for this service.

SYSTEM MAINTENANCE

CAUTION

∙ Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration.

∙ Do not damage the cameras as the

monitor screen may be adversely
affected.

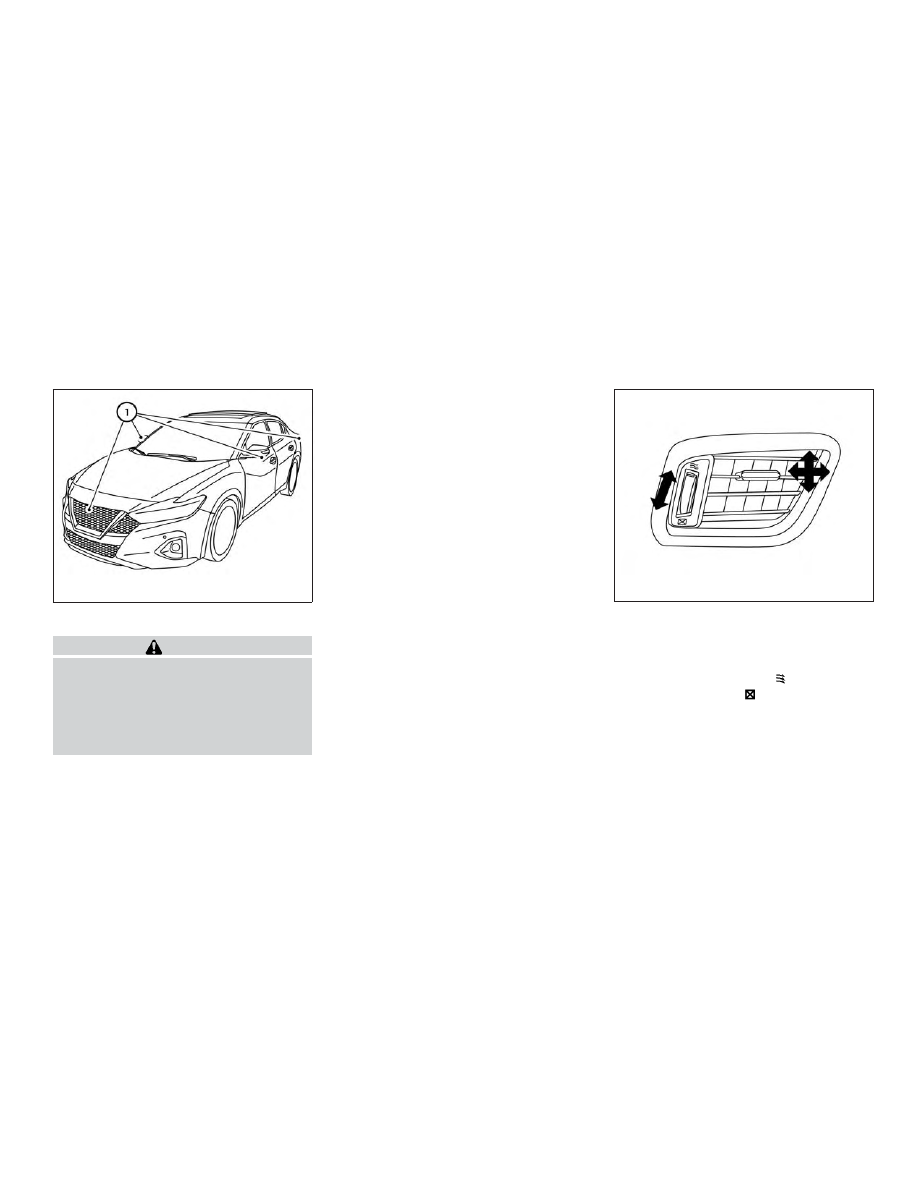

If dirt, rain or snow accumulates on any of
the cameras

䊊

1

, the Intelligent Around View

Monitor may not display objects clearly.
Clean the camera by wiping with a cloth
dampened with a diluted mild cleaning
agent and then wiping with a dry cloth.

LHA3591

LHA3592

LHA5026

4-22

Monitor, climate, audio, phone and voice recognition systems

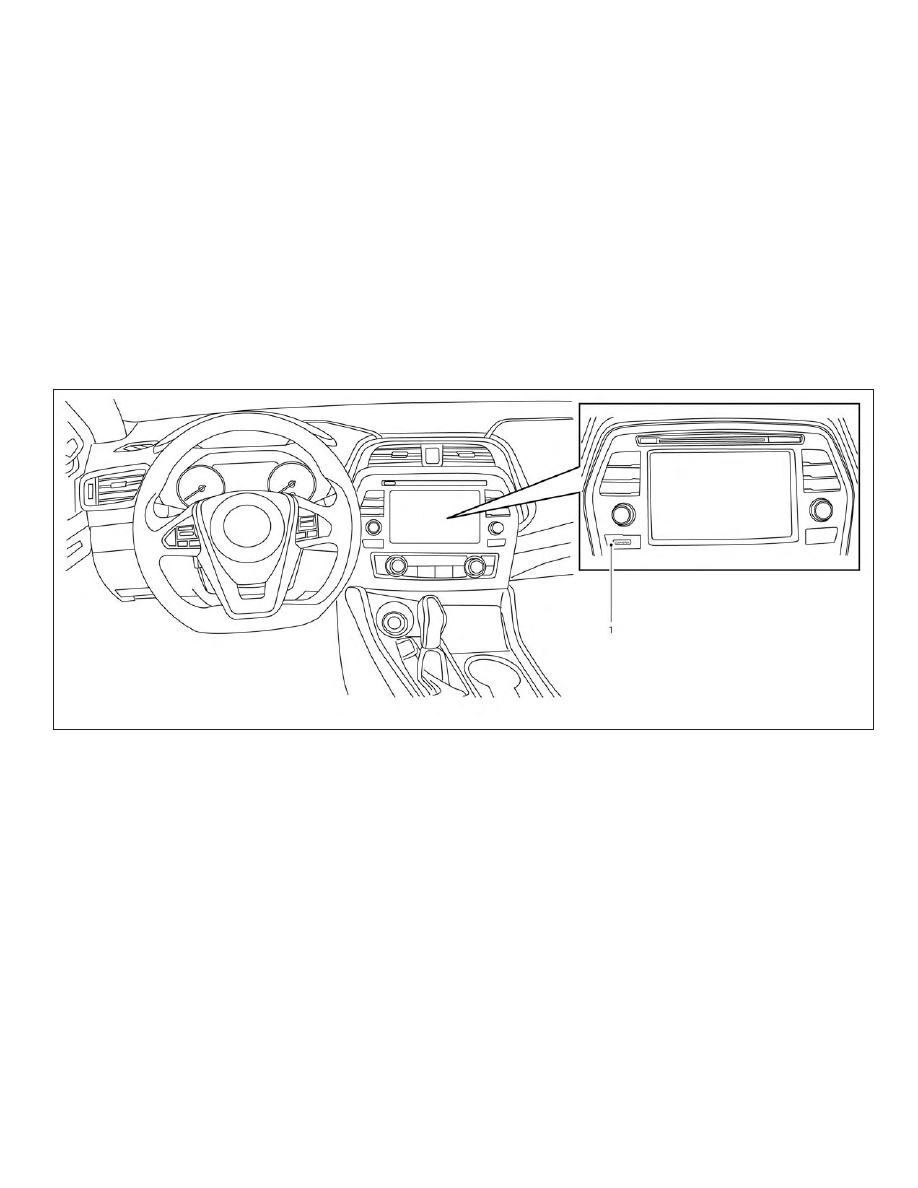

1. CAMERA button

LHA5005

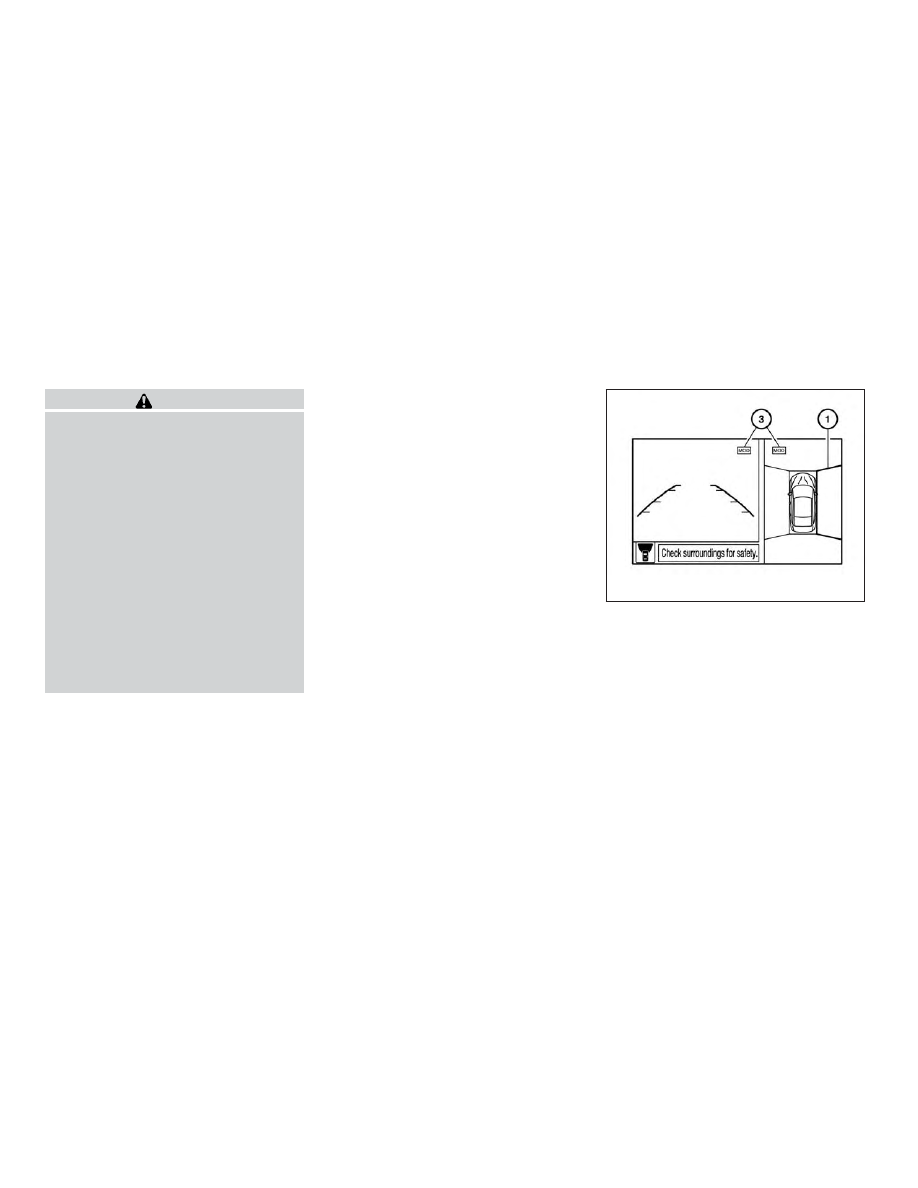

MOVING OBJECT DETECTION (MOD)
(if so equipped)

Monitor, climate, audio, phone and voice recognition systems

4-23

WARNING

∙ Failure to follow the warnings and in-

structions for proper use of the Mov-
ing Object Detection system could re-
sult in serious injury or death.

∙ The MOD system is not a substitute

for proper vehicle operation and is not
designed to prevent contact with ob-
jects surrounding the vehicle. When
maneuvering, always use the outside
mirrors and rearview mirror and turn
and check the surroundings to ensure
it is safe to maneuver.

∙ The system is deactivated at speeds

above 5 mph (8 km/h). It is reactivated
at lower speeds.

∙ The MOD system is not designed to

detect

surrounding

stationary

objects.

The MOD system can inform the driver of
moving objects near the vehicle when
backing out of garages, maneuvering in
parking lots and in other such instances.

The MOD system detects moving objects
by using image processing technology on
the image shown in the display.

MOD SYSTEM OPERATION

The MOD system will turn on automatically
under the following conditions:

∙ When the shift lever is in the R (Reverse)

position.

∙ When vehicle speed decreases below

approximately 5 mph (8 km/h) and the
camera screen is displayed.

The MOD system operates in the following
conditions when the camera view is dis-
played:

∙ When the shift lever is in the P (Park) or N

(Neutral) position and the vehicle is
stopped, the MOD system detects mov-
ing objects in the bird’s-eye view. The
MOD system will not operate if the out-
side mirrors are moving in or out, in the
stowed position, or if either front door is
opened.

Front and bird’s-eye views

LHA4190

4-24

Monitor, climate, audio, phone and voice recognition systems

∙ When the shift lever is in the D (Drive)

position and the vehicle speed is below
approximately 5 mph (8 km/h), the MOD
system detects moving objects in the
front view.

∙ When the shift lever is in the R (Reverse)

position and the vehicle speed is below
approximately 5 mph (8 km/h), the MOD
system detects moving objects in the
rear view. The MOD system will not op-
erate if the trunk is open.

The MOD system does not detect moving
objects in the front-side view. The MOD
icon is not displayed on the screen when in
this view.

When the MOD system detects moving ob-
jects near the vehicle, a chime will be heard
and a yellow frame will be displayed on the
view where the objects are detected. While
the MOD system continues to detect mov-
ing objects, the yellow frame continues to
be displayed.

NOTE:

While the RCTA chime (if so equipped) is
beeping, the MOD system does not chime

In the bird’s-eye view, the yellow frame

䊊

1

is

displayed on each camera image (front,
rear, right, left) depending on where mov-
ing objects are detected.

The yellow frame

䊊

2

is displayed on each

view in the front view and rear view modes.

A blue MOD icon

䊊

3

is displayed in the view

where the MOD system is operative. A gray
MOD icon is displayed in the view where the
MOD system is not operative.

Rear and bird’s-eye views

LHA5171

Rear and front-side views

LHA5072

Rear-wide view

LHA4998

Monitor, climate, audio, phone and voice recognition systems

4-25

If the MOD system is turned off, the MOD
icon

䊊

3

is not displayed.

TURNING MOD ON AND OFF

To turn the MOD system on or off, press and
hold the CAMERA button for more than
2 seconds then release and press again to
change screens. When the screen changes
the MOD system will be turned on or off.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for MOD. Failure to operate the vehicle
in accordance with these system limita-
tions could result in serious injury or
death.

∙ Do not use the MOD system when

towing a trailer. The system may not
function properly.

∙ Excessive noise (for example, audio

system volume or open vehicle win-
dow) will interfere with the chime
sound, and it may not be heard.

∙ The MOD system performance will be

limited according to environmental
conditions and surrounding objects
such as:

– When there is low contrast be-

tween background and the moving
objects.

– When there is a blinking source of

light.

– When strong light such as another

vehicle’s headlight or sunlight is
present.

– When camera orientation is not in

its usual position, such as when a
mirror is folded.

– When there is dirt, water drops or

snow on the camera lens.

– When the position of the moving

objects

in

the

display

is

not

changed.

∙ The MOD system might detect flowing

water droplets on the camera lens,
white smoke from the muffler, mov-
ing shadows, etc.

∙ The MOD system may not function

properly depending on the speed, di-
rection, distance or shape of the mov-
ing objects.

∙ If your vehicle sustains damage to the

parts where the camera is installed,
leaving it misaligned or bent, the
sensing zone may be altered and the
MOD system may not detect objects
properly.

∙ When the temperature is extremely

high or low, the screen may not dis-
play objects clearly. This is not a
malfunction.

NOTE:

The blue MOD icon will change to orange
if one of the following has occurred:

∙ When the system is malfunctioning.

∙ When the component temperature

reaches a high level (icon will blink).

∙ When the RearView camera has de-

tected a blockage (icon will blink).

If the icon light continues to illuminate
orange, have the MOD system checked. It
is recommended that you visit a NISSAN
dealer for this service.

4-26

Monitor, climate, audio, phone and voice recognition systems

SYSTEM MAINTENANCE

CAUTION

∙ Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration.

∙ Do not damage the camera as the

monitor screen may be adversely
affected.

If dirt, rain or snow accumulates on any of
the cameras

䊊

1

, the MOD system may not

operate properly. Clean the camera by wip-
ing with a cloth dampened with a diluted
mild cleaning agent and then wiping with a
dry cloth.

Adjust air flow direction by moving the vent
slides.

Open or close the vents by using the dial.
Move the dial toward the

to open the

vents or toward the

to close them.

LHA5026

Side

LHA3577

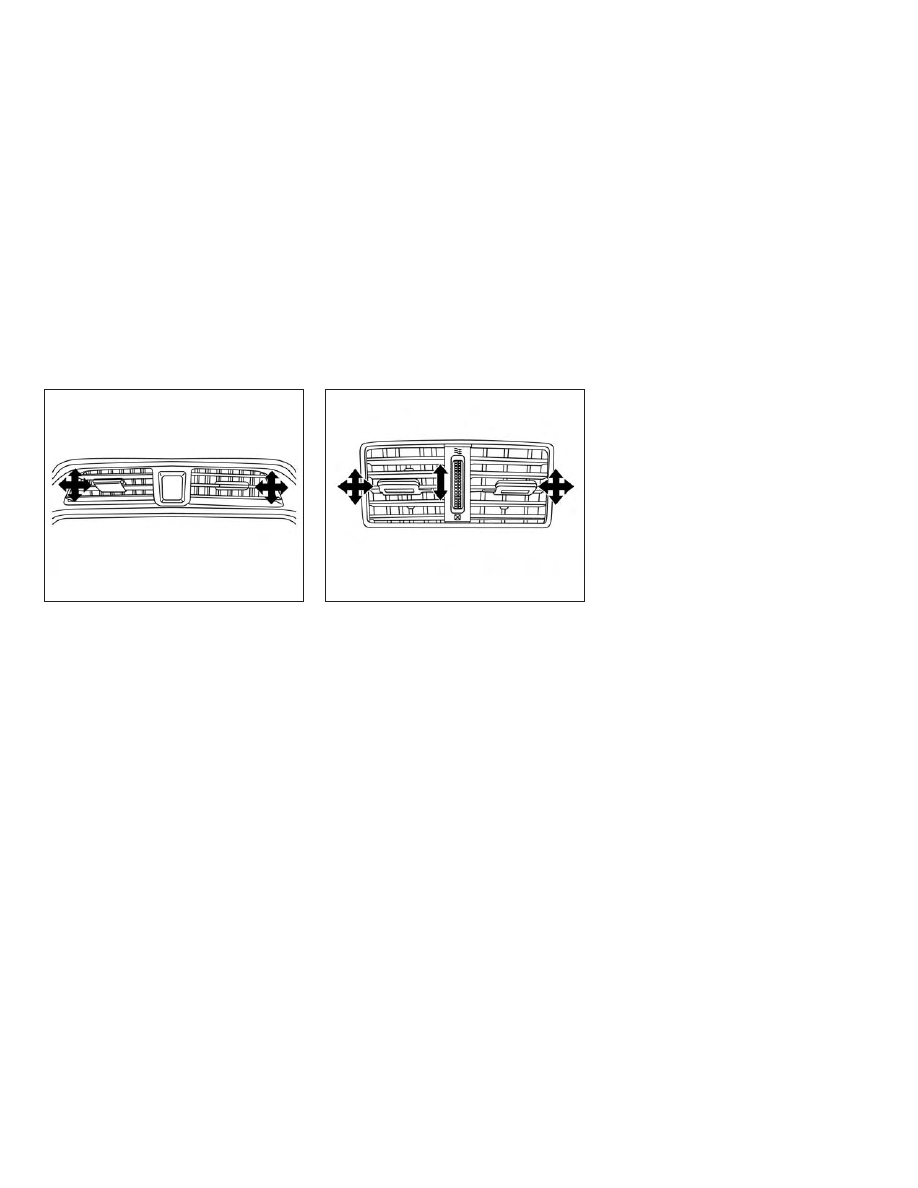

VENTS

Monitor, climate, audio, phone and voice recognition systems

4-27

Center

LHA3578

Rear (center console)

LHA3599

4-28

Monitor, climate, audio, phone and voice recognition systems

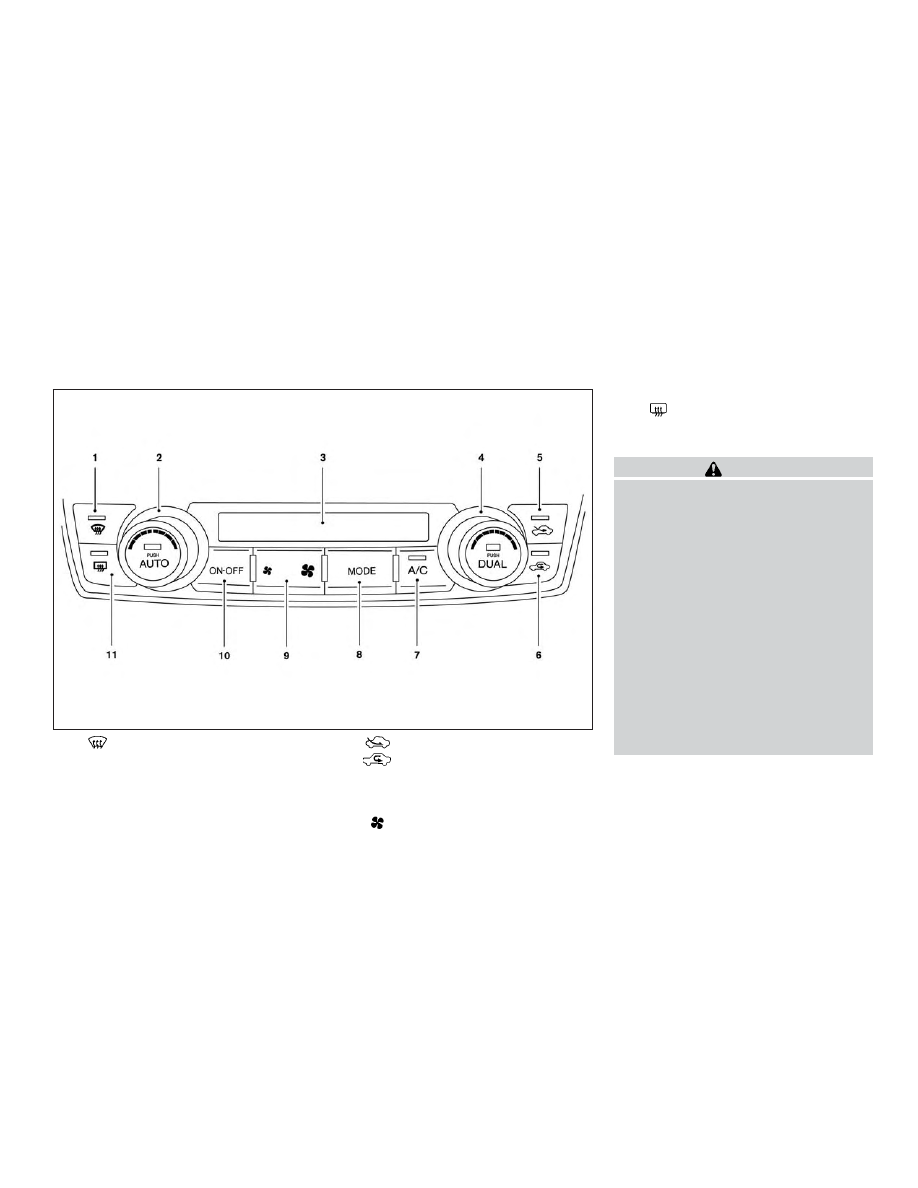

1.

Front defroster button

2.

Temperature control dial (driver’s
side)/AUTO button

3.

Display screen

4.

Temperature control dial (passen-
ger’s side)/DUAL button

5.

Fresh air intake button

6.

Air recirculation button

7.

A/C (air conditioner) button

8.

MODE (manual air flow control)
button

9.

Fan speed control buttons

10.

ON-OFF button

11.

Rear window and outside mir-

ror (if so equipped) defroster
switch

WARNING

∙ The air conditioner cooling function

operates only when the engine is
running.

∙ Do not leave children or adults who

would normally require the assis-
tance of others alone in your vehicle.
Pets should also not be left alone.
They could accidentally injure them-
selves or others through inadvertent
operation of the vehicle. Also, on hot,
sunny days, temperatures in a closed
vehicle could quickly become high
enough to cause severe or possibly
fatal injuries to people or animals.

∙ Do not use the recirculation mode for

long periods as it may cause the inte-
rior air to become stale and the win-
dows to fog up.

LHA3575

HEATER AND AIR CONDITIONER
(automatic)

Monitor, climate, audio, phone and voice recognition systems

4-29

NOTE:

∙ Odors from inside and outside the ve-

hicle can build up in the air condi-
tioner unit. Odor can enter the pas-
senger compartment through the
vents.

∙ When parking, set the heater and air

conditioner controls to turn off air re-
circulation to allow fresh air into the
passenger compartment. This should
help reduce odors inside the vehicle.

AUTOMATIC OPERATION

Cooling and/or dehumidified
heating (AUTO)

This mode may be used all year round as
the system automatically works to keep a
constant temperature. Air flow distribution
and fan speed are also controlled auto-
matically.

1. Press the AUTO button on.

2. Turn the temperature control dial to

the left or right to set the desired tem-
perature.

∙ The temperature of the passenger

compartment will be maintained auto-
matically. Air flow distribution and fan
speed are also controlled automatically.

∙ A visible mist may be seen coming from

the vents in hot, humid conditions as
the air is cooled rapidly. This does not
indicate a malfunction.

3. You can individually set driver’s and

front passenger’s side temperature us-
ing each temperature control dial.
When the DUAL button is pressed or
passenger’s side temperature dial is
turned, the DUAL indicator will come
on. To turn off the passenger’s side
temperature control, press the DUAL
button.

Heating (A/C OFF)

The air conditioner does not activate. When
you need to heat only, use this mode.

1. Press the AUTO button.

2. Turn the temperature control dial to set

the desired temperature.

∙ The temperature of the passenger

compartment will be maintained auto-
matically. Air flow distribution and fan
speed are also controlled automatically.

∙ Do not set the temperature lower than

the outside air temperature. Otherwise,
the system may not work properly.

∙ Not recommended if windows fog up.

Dehumidified defrosting or
defogging

1. Press the

front defroster button

on.

2. Turn the temperature control dial to set

the maximum temperature to aid in
defrosting or defogging.

∙ To quickly remove ice from the outside

of the windows, use the

fan speed

control buttons to set the fan speed to
maximum.

∙ As soon as possible after the wind-

shield is clean, press the AUTO button to
return to the automatic mode.

4-30

Monitor, climate, audio, phone and voice recognition systems

∙ When the

front defroster button

is pressed, the air conditioner will auto-
matically be turned on at outside tem-
peratures above 36°F (2°C). The air recir-
culate mode automatically turns off,
allowing outside air to be drawn into the
passenger compartment to further im-
prove

the

defogging

performance.

When the air recirculate mode auto-
matically turns off, the air fresh mode
will automatically turn on.

Remote Engine Start with
Intelligent Climate Control (if so
equipped)

Vehicles equipped with automatic climate
controls and Remote Engine Start function
may go into automatic heating or cooling
mode when Remote Engine Start is acti-
vated depending on outside and cabin
temperatures. During this period, the cli-
mate control display and buttons will be
inoperable until the ignition switch is
turned on. In Remote Engine Start defrost-
ing mode, the rear window defroster and
heated steering wheel (if so equipped) may
be activated automatically.

MANUAL OPERATION
Fan speed control

Press the

fan speed control buttons

to manually control the fan speed.
Press the AUTO button to return to auto-
matic control of the fan speed.

Temperature control dial

The temperature control dial allows you to
adjust the temperature of the outlet air. To
lower the temperature, turn the dial to the
left. To increase the temperature, turn the
dial to the right. Temperature can be ad-
justed on the driver’s and passenger’s side.

Air recirculation

Press the

air recirculation button to

recirculate interior air inside the vehicle.
The

indicator light on the button will

come on.
The air recirculation cannot be activated
when the air conditioner is in the
front defrosting mode.

When the outside temperature exceeds
70°F (21°C), the air conditioning system may
default to air recirculation mode automati-
cally to reduce overall power consumption.
To exit air recirculation mode, select
the

fresh air intake button (the air re-

circulation indicator will turn off, the fresh
air indicator will turn on) to enter fresh air
mode.

Fresh air intake

Press the

fresh air intake button to

draw outside air into the passenger com-
partment.

A/C (air conditioner) button

Start the engine, press the

fan speed

control buttons to the desired position and
press the

button to turn on the air

conditioner. To turn off the air conditioner,
press the

button again.

The air conditioner cooling function op-
erates only when the engine is running.

Monitor, climate, audio, phone and voice recognition systems

4-31
