Care of wheels

● Wash the wheels when washing the vehicle

to maintain their appearance.

● Clean the inner side of the wheels when the

wheel is changed or the underside of the
vehicle is washed.

● Do not use abrasive cleaners when washing

the wheels.

● Inspect wheel rims regularly for dents or

corrosion. Such damage may cause loss of
pressure or poor seal at the tire bead.

● NISSAN recommends waxing the road

wheels to protect against road salt in areas
where it is used during winter.

Spare tire (TEMPORARY USE ONLY
spare tire)

Observe the following precautions if the TEM-
PORARY USE ONLY spare tire must be used.
Otherwise, your vehicle could be damaged or
involved in an accident:

WARNING

● The spare tire should be used for emer-

gency use only. It should be replaced
with the standard tire at the first oppor-
tunity to avoid possible tire or differen-
tial damage.

● Drive carefully while the TEMPORARY

USE ONLY spare tire is installed. Avoid
sharp turns and abrupt braking while
driving.

● Periodically check spare tire inflation

pressure. Always keep the pressure of
the TEMPORARY USE ONLY spare tire
at 60 psi (420 kPa, 4.2 bar).

● With the TEMPORARY USE ONLY spare

tire installed do not drive the vehicle at
speeds faster than 50 MPH (80 km/h).

● When driving on roads covered with

snow or ice, the TEMPORARY USE
ONLY spare tire should be used on the
rear wheels and the original tire used
on the front wheels (drive wheels). Use
tire chains only on the front (original)
tires.

● Tire tread of the TEMPORARY USE

ONLY spare tire will wear at a faster rate
than the standard tire. Replace the
spare tire as soon as the tread wear
indicators appear.

● Do not use the spare tire on other

vehicles.

● Do not use more than one spare tire at

the same time.

● Do not tow a trailer when the TEMPO-

RARY USE ONLY spare tire is installed.

CAUTION

● Do not use tire chains on a TEMPO-

RARY USE ONLY spare tire. Tire chains
will not fit properly and may cause dam-
age to the vehicle.

● Because the TEMPORARY USE ONLY

spare tire is smaller than the original
tire, ground clearance is reduced. To
avoid damage to the vehicle, do not
drive over obstacles. Also, do not drive
the vehicle through an automatic car
wash since it may get caught.

8-42

Maintenance and do-it-yourself

9 Technical and consumer information

Capacities and recommended fuel/lubricants . . . . . . . . . 9-2

Fuel recommendation . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3
Engine oil and oil filter recommendations . . . . . . . . . . 9-5
Air conditioner system (if so equipped)
refrigerant and oil recommendations . . . . . . . . . . . . . . 9-6

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-7

Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-7
Wheels and tires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-8
Dimensions and weights . . . . . . . . . . . . . . . . . . . . . . . . 9-8

When traveling or registering your vehicle in
another country . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-9
Vehicle identification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-9

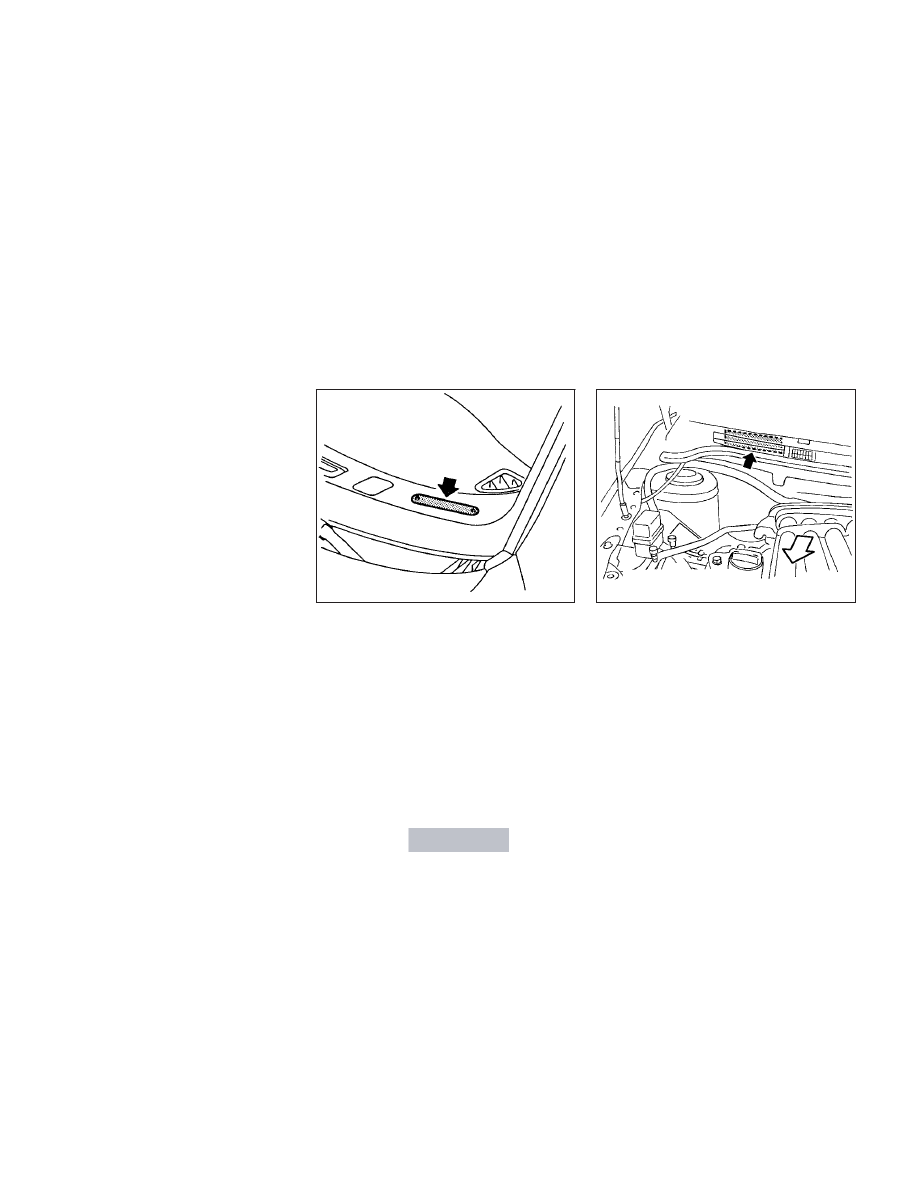

Vehicle identification number (VIN) plate . . . . . . . . . . 9-9
Vehicle identification number
(chassis number) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-9

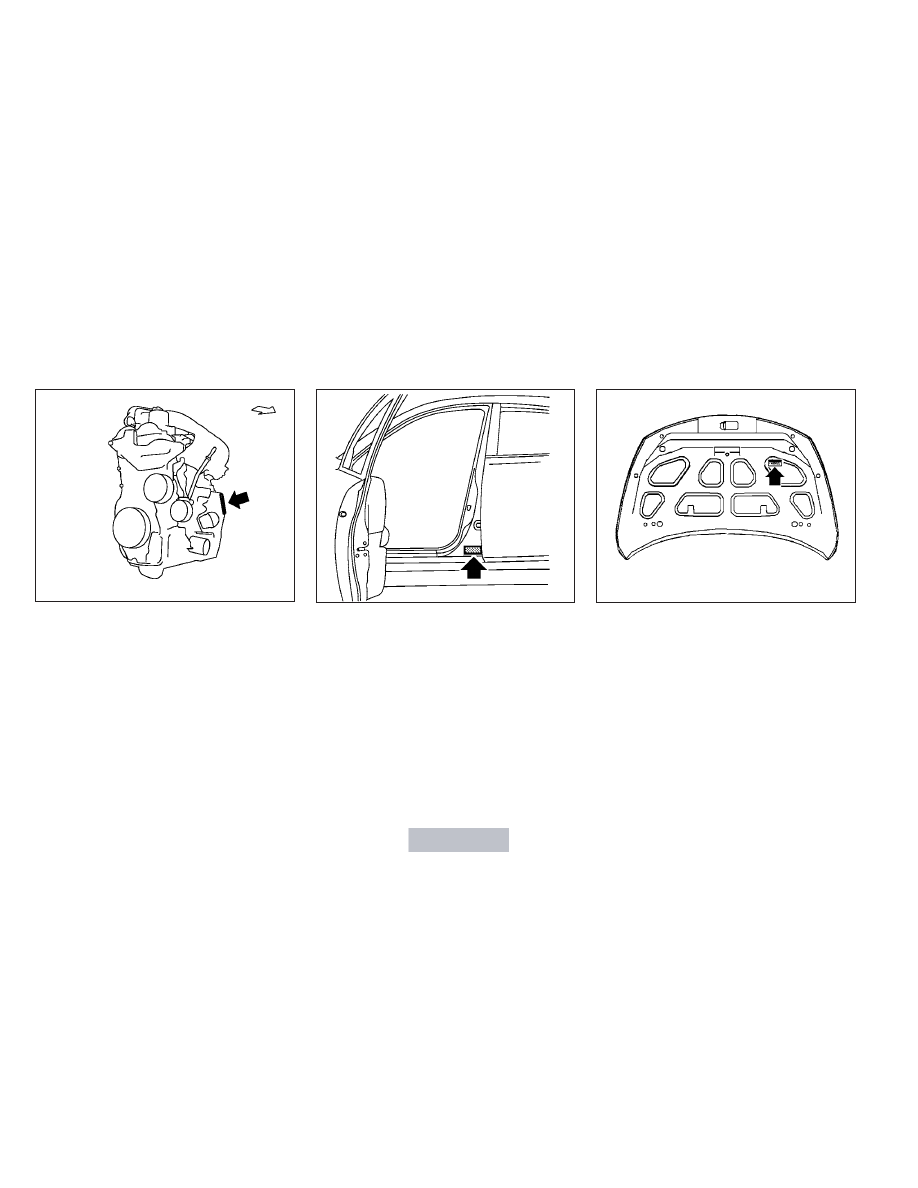

Engine serial number. . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10
F.M.V.S.S./C.M.V.S.S. certification label . . . . . . . . . . 9-10
Emission control information label . . . . . . . . . . . . . . . 9-10

Tire and loading information label. . . . . . . . . . . . . . . . 9-11
Air conditioner specification label
(if so equipped) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-11

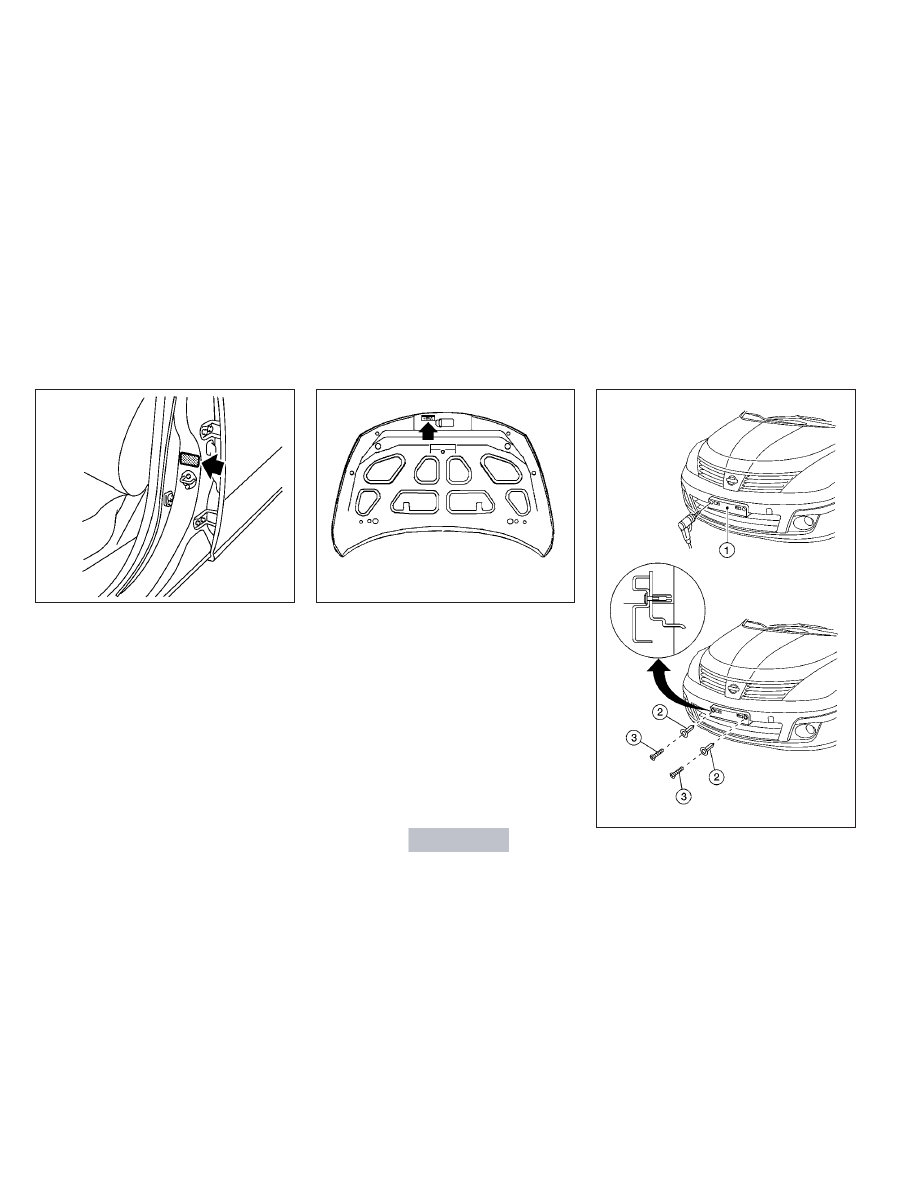

Installing front license plate (if so equipped) . . . . . . . . . 9-11
Vehicle loading information . . . . . . . . . . . . . . . . . . . . . . . . 9-12

Terms . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-12
Determining vehicle load capacity . . . . . . . . . . . . . . . 9-13
Loading tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-15
Measurement of weights . . . . . . . . . . . . . . . . . . . . . . . 9-15

Towing a trailer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16

Flat towing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16

Uniform tire quality grading . . . . . . . . . . . . . . . . . . . . . . . . 9-16
Emission control system warranty . . . . . . . . . . . . . . . . . . 9-17
Reporting safety defects . . . . . . . . . . . . . . . . . . . . . . . . . . 9-18
Readiness for inspection/maintenance (I/M) test . . . . . 9-19
Event Data Recorders (EDR). . . . . . . . . . . . . . . . . . . . . . . 9-19
Owner’s Manual/Service Manual order information . . . 9-20

The following are approximate capacities. The actual refill capacities may be slightly different. When refilling, follow the procedure
described in the “Maintenance and do-it-yourself” section to determine the proper refill capacity.

Capacity (Approximate)

U.S. measure

Imp. measure

Liter

Recommended Fluids and Lubricants

Fuel

13-1/4 gal

11 gal

50.0

See “Fuel recommendation” later in this section.

Engine oil (drain and refill) *6

With oil
filter
change

3-3/8 qt

2-7/8 qt

3.2

• Genuine NISSAN engine oil *1
• API grade SM *1
• ILSAC grade GF-4 *1
• Viscosity SAE 5W-30 *1

Without
oil filter
change

3-1/8 qt

2-5/8 qt

3.0

Cooling system (with reservoir)

1-3/4 gal

1-1/2 gal

6.8

Genuine NISSAN Engine Coolant or equivalent in its quality *2

Manual transmission gear oil

—

—

—

Genuine NISSAN Manual Transmission Fluid (MTF) HQ Multi
75W-85, or equivalent *3

Automatic transmission fluid

Refill to the proper level according to the instruc-
tions in the “Maintenance and do-it-yourself”
section. *7

Genuine NISSAN Matic S ATF *4

Brake and clutch (if so equipped) fluid

Genuine NISSAN Brake Fluid or equivalent DOT 3.

Multi-purpose grease

—

—

—

NLGI No. 2 (Lithium soap base)

Air conditioning system refrigerant (if so equipped)

—

—

—

HFC-134a (R-134a) *5

Air conditioning system oil (if so equipped)

—

—

—

Genuine NISSAN A/C System Oil Type R or equivalent *5

Windshield-washer fluid

1-1/4 gal

1 gal

4.5

Genuine NISSAN Windshield Washer Concentrate Cleaner & Anti-
freeze or equivalent

*1: For further details, see “Recommended SAE viscosity number” in this section.
*2: Use Genuine NISSAN Engine Coolant or equivalent in its quality, in order to avoid possible aluminum corrosion within the engine cooling system caused by the use of non-genuine

engine coolant. Note that any repairs for incidents within the engine cooling system while using non-genuine engine coolant may not be covered by the warranty
even if such incidents occurred during the warranty period.

*3: If Genuine NISSAN Manual Transmission Fluid (MTF) is not available, API GL-4, Viscosity SAE 75W-85 may be used as a temporary replacement. However, use Genuine NISSAN

Manual Transmission Fluid (MTF) as soon as possible.

*4: Using automatic transmission fluid other than Genuine NISSAN Matic S ATF will cause deterioration in driveability and automatic transmission durability, and may damage the auto-

matic transmission, which is not covered by the warranty.

*5: For further details, see “Air conditioner system (if so equipped) refrigerant and oil recommendations” in this section.
*6: For further details, see “Engine oil” in the “Maintenance and do-it-yourself” section of this manual.
*7 : See your NISSAN dealer or qualified workshop for service.

CAPACITIES AND RECOMMENDED
FUEL/LUBRICANTS

9-2

Technical and consumer information

FUEL RECOMMENDATION

Use unleaded regular gasoline with an octane
rating of at least 87 AKI (Anti-Knock Index) num-
ber (Research octane number 91).

CAUTION

● Using a fuel other than that specified

could adversely affect the emission
control system, and may also affect the
warranty coverage.

● Under no circumstances should a

leaded gasoline be used, because this
will damage the three-way catalyst.

● Do not use E-85 fuel in your vehicle.

Your vehicle is not designed to run on
E-85 fuel. Using E-85 fuel can damage
the fuel system components and is not
covered by the NISSAN new vehicle lim-
ited warranty.

Gasoline specifications

NISSAN recommends using gasoline that meets
the World-Wide Fuel Charter (WWFC) specifi-
cations where it is available. Many of the automo-
bile manufacturers developed this specification
to improve emission control system and vehicle
performance. Ask your service station manager if
the gasoline meets the WWFC specifications.

Reformulated gasoline

Some fuel suppliers are now producing reformu-
lated gasolines. These gasolines are specially
designed to reduce vehicle emissions. NISSAN
supports efforts towards cleaner air and sug-
gests that you use reformulated gasoline when
available.

Gasoline containing oxygenates

Some fuel suppliers sell gasoline containing oxy-
genates such as ethanol, MTBE and methanol
with or without advertising their presence.
NISSAN does not recommend the use of fuels of
which the oxygenate content and the fuel com-
patibility for your NISSAN cannot be readily de-
termined. If in doubt, ask your service station
manager.

If you use oxygenate-blend gasoline, please take
the following precautions as the usage of such
fuels may cause vehicle performance problems
and/or fuel system damage.

● The fuel should be unleaded and have

an octane rating no lower than that
recommended for unleaded gasoline.

● If an oxygenate-blend other than

methanol blend is used, it should con-
tain no more than 10% oxygenate.
(MTBE may, however, be added up to
15%.)

● If a methanol blend is used, it should

contain no more than 5% methanol
(methyl alcohol, wood alcohol). It
should also contain a suitable amount
of appropriate cosolvents and corro-
sion inhibitors. If not properly formu-
lated with appropriate cosolvents and
corrosion inhibitors, such methanol
blends may cause fuel system damage
and/or vehicle performance problems.
At this time, sufficient data is not avail-
able to ensure that all methanol blends
are suitable for use in NISSAN ve-
hicles.

If any driveability problems such as engine stall-
ing and difficult hot-starting are experienced after
using

oxygenate-blend

fuels,

immediately

change to a non-oxygenate fuel or a fuel with a
low blend of MTBE.

Take care not to spill gasoline during refu-
eling. Gasoline containing oxygenates can
cause paint damage.

Technical and consumer information

9-3

E–85 fuel

E-85 fuel is a mixture of approximately 85% fuel
ethanol and 15% unleaded gasoline. E-85 can
only be used in a Flexible Fuel Vehicle (FFV). Do
not use E-85 in your vehicle. U.S. government
regulations require fuel ethanol dispensing
pumps to be identified by a small, square, orange
and black label with the common abbreviation or
the appropriate percentage for that region.

Aftermarket fuel additives

NISSAN does not recommend the use of any
aftermarket fuel additives (for example, fuel injec-
tor cleaner, octane booster, intake valve deposit
removers, etc.) which are sold commercially.
Many of these additives intended for gum, varnish
or deposit removal may contain active solvents or
similar ingredients that can be harmful to the fuel
system and engine.

Octane rating tips

Using unleaded gasoline with an octane
rating lower than recommended can cause
persistent, heavy “spark knock.” (“Spark
knock” is a metallic rapping noise.) If se-
vere, this can lead to engine damage. If you
detect a persistent heavy spark knock even
when using gasoline of the stated octane
rating, or if you hear steady spark knock
while holding a steady speed on level

roads, have a NISSAN dealer correct the
condition. Failure to correct the condition
is misuse of the vehicle, for which NISSAN
is not responsible.

Incorrect ignition timing may result in spark
knock, after-run and/or overheating, which may
cause excessive fuel consumption or engine
damage. If any of the above symptoms are en-
countered, have your vehicle checked at a
NISSAN dealer.

However, now and then you may notice
light spark knock for a short time while
accelerating or driving up hills. This is not a
cause for concern, because you get the
greatest fuel benefit when there is light
spark knock for a short time under heavy
engine load.

CAUTION

● Your vehicle is not designed to run on

E-85 fuel. Using E-85 fuel in a vehicle
not specifically designed for E-85 fuel
can damage fuel system components
and is not covered by the NISSAN new
vehicle limited warranty.

● E-85 is a mixture of approximately 85%

fuel

ethanol

and

15%

unleaded

gasoline.

● U.S. government regulations require

ethanol dispensing pumps to be identi-
fied by a small, square, orange and
black label with the common abbrevia-
tion or the appropriate percentage for
that region.

9-4

Technical and consumer information

ENGINE OIL AND OIL FILTER
RECOMMENDATIONS

Selecting the correct oil

It is essential to choose the correct grade, quality
and viscosity engine oil to ensure satisfactory
engine life and performance. See “Capacities
and recommended fuel/lubricants” earlier in this
section. NISSAN recommends the use of an
energy conserving oil in order to improve fuel
economy.

Select only engine oils that meet the American
Petroleum Institute (API) certification or Interna-
tional Lubricant Standardization and Approval

Committee (ILSAC) certification and SAE vis-
cosity standard. These oils have the API certifica-
tion mark on the front of the container. Oils which
do not have the specified quality label should not
be used as they could cause engine damage.

Oil additives

NISSAN does not recommend the use of oil
additives. The use of an oil additive is not neces-
sary when the proper oil type is used and main-
tenance intervals are followed.

Oil which may contain foreign matter or has been
previously used should not be used.

Oil viscosity

The engine oil viscosity or thickness changes
with temperature. Because of this, it is important
to select the engine oil viscosity based on the
temperatures at which the vehicle will be oper-
ated before the next oil change. Choosing an oil
viscosity other than that recommended could
cause serious engine damage.

Selecting the correct oil filter

Your new NISSAN vehicle is equipped with a
high-quality genuine NISSAN oil filter. When re-
placing, use a genuine NISSAN oil filter or its
equivalent for the reason described in “Change
intervals.”

Change intervals

The oil and oil filter change intervals for your
engine are based on the use of the specified
quality oils and filters. Using engine oil and filters
that are not of the specified quality, or exceeding
recommended oil and filter change intervals
could reduce engine life. Damage to the engine
caused by improper maintenance or use of incor-
rect oil and filter quality and/or viscosity is not
covered by the NISSAN new vehicle limited war-
ranty.

WTI0183

Technical and consumer information

9-5

Your engine was filled with a high-quality engine
oil when it was built. You do not have to change
the oil before the first recommended change
interval. Oil and filter change intervals depend
upon how you use your vehicle.

Operation under the following conditions may
require more frequent oil and filter changes:

● repeated short distance driving at cold out-

side temperatures

● driving in dusty conditions
● extensive idling
● stop and go commuting

Refer to the “NISSAN Service and Maintenance
Guide” for the maintenance schedule.

AIR CONDITIONER SYSTEM (if so
equipped) REFRIGERANT AND OIL
RECOMMENDATIONS

The air conditioner system in your NISSAN
vehicle must be charged with the refriger-
ant HFC-134a (R-134a) and the oil, NISSAN
A/C system oil Type R (MR18DE with
manual or automatic transmission only),
Type S (MR18DE with CVT only) or the exact
equivalents.

CAUTION

The use of any other refrigerant or oil will
cause severe damage to the air condition-
ing system and will require the replace-
ment

of

all

air

conditioner

system

components.

The refrigerant HFC-134a (R-134a) in your
NISSAN vehicle does not harm the earth’s ozone
layer. Although this refrigerant does not affect the
earth’s atmosphere, certain government regula-
tions require the recovery and recycling of any
refrigerant during automotive air conditioner sys-
tem service. A NISSAN dealer has the trained
technicians and equipment needed to recover
and recycle your air conditioner system refriger-
ant.

Contact a NISSAN dealer when servicing your air
conditioner system.

9-6

Technical and consumer information

ENGINE

Model

MR18DE

Type

Gasoline, 4-cycle, DOHC

Cylinder arrangement

4-cylinder, inline

Bore x Stroke

in (mm)

3.307 x 3.189 (84.0 x 81.0)

Displacement

cu in (cm

3

)

109.65 (1,797)

Firing order

1–3–4–2

Idle speed

No adjustment is necessary.

M/T

CVT or A/T in “N” position

Ignition timing (degree B.T.D.C. at idle speed)

CO % at idle

Spark plug

FXE20HR-11

Spark plug gap (Nominal)

in (mm)

0.043 (1.1)

Camshaft operation

Timing chain

NOTE:

This spark ignition system complies with the Canadian standard ICES-002.

SPECIFICATIONS

Technical and consumer information

9-7

WHEELS AND TIRES

Wheel type

Size

Offset in (mm)

Steel

15 x 5.5JJ

1.00 (25)

Aluminum

15 x 5.5JJ

0.91 (23)

16 x 5.5JJ

1.57 (40)

Tire size

P185/65R15

P195/55R16

Spare tire

T125/70D15

DIMENSIONS AND WEIGHTS

Unit: in (mm)

Body Type

Hatchback

Overall length

169.1 (4,295)

Overall width

66.7 (1,695)

Overall height

60.4 (1,535)

Front Track

58.3 (1,480)

Rear Track

58.5 (1,485)

Wheelbase

102.4 (2,600)

Gross vehicle weight rating

lb (kg) See the “F.M.V.S.S./C.M.V.S.S.

certification label” on the center
pillar between the driver’s side
front and rear doors.

Gross axle weight rating
Front

lb (kg)

Rear

lb (kg)

9-8

Technical and consumer information

When planning to drive your NISSAN ve-
hicle in another country, you should first find
out if the fuel available is suitable for your vehi-
cle’s engine.

Using fuel with an octane rating that is too low
may cause engine damage. All gasoline vehicles
must be operated with unleaded gasoline. There-
fore, avoid taking your vehicle to areas where
appropriate fuel is not available.

When transferring the registration of your
vehicle to another country, state, province
or district, it may be necessary to modify the
vehicle to meet local laws and regulations.

The laws and regulations for motor vehicle emis-
sion control and safety standards vary according
to the country, state, province or district; there-
fore, vehicle specifications may differ.

When any vehicle is to be taken into an-
other country, state, province or district
and registered, its modifications, transpor-
tation, and registration are the responsibil-
ity of the user. NISSAN is not responsible
for any inconvenience that may result.

VEHICLE IDENTIFICATION NUMBER
(VIN) PLATE

The vehicle identification number (VIN) plate is
attached as shown. This number is the identifica-
tion for your vehicle and is used in the vehicle
registration.

VEHICLE IDENTIFICATION NUMBER
(chassis number)

The vehicle identification number is located as
shown.

TI1050M

STI0465

WHEN TRAVELING OR REGISTERING
YOUR VEHICLE IN ANOTHER
COUNTRY

VEHICLE IDENTIFICATION

Technical and consumer information

9-9

ENGINE SERIAL NUMBER

The number is stamped on the engine as shown.

F.M.V.S.S./C.M.V.S.S.
CERTIFICATION LABEL

The Federal/Canadian Motor Vehicle Safety
Standard (F.M.V.S.S./C.M.V.S.S.) certification la-
bel is affixed as shown. This label contains valu-
able vehicle information, such as: Gross Vehicle
Weight Ratings (GVWR), Gross Axle Weight
Rating (GAWR), month and year of manufacture,
Vehicle Identification Number (VIN), etc. Review
it carefully.

EMISSION CONTROL
INFORMATION LABEL

The emission control information label is at-
tached to the underside of the hood as shown.

MR18DE engine

STI0466

STI0349

WTI0213

9-10

Technical and consumer information

TIRE AND LOADING INFORMATION
LABEL

The cold tire pressure is shown on the Tire and
Loading Information label. The label is located as
shown.

AIR CONDITIONER SPECIFICATION
LABEL (if so equipped)

The air conditioner specification label is affixed as
shown.

STI0453

WTI0212

LTI0170

INSTALLING FRONT LICENSE PLATE
(if so equipped)

Technical and consumer information

9-11

Use the following steps to mount the front license
plate:

Before mounting the license plate, confirm that
the following parts are enclosed in the plastic
bag:

● License plate bracket
● License plate bracket screws x 2
● License plate screws x 2
● Screw grommets x 2

1. Hold the license plate bracket

䊊

1

and make

a shallow hole in the bumper fascia using a
0.39 in (10 mm) drill. To avoid damaging the
area behind the fascia, apply only light pres-
sure to the drill.

2. Insert the grommets

䊊

2

into the holes in the

bumper fascia.

3. Insert a small flat-bladed screwdriver into

the grommet hole to turn the threaded part of
the grommet 90°.

4. Mount the license plate bracket using the

two longer screws

䊊

3

.

5. Use the two shorter hex head screws to

mount the license plate to the license plate
bracket using the two M6-14 mm bolts.

WARNING

● It is extremely dangerous to ride

in a cargo area inside a vehicle. In
a collision, people riding in these
areas are more likely to be seri-
ously injured or killed.

● Do not allow people to ride in any

area of your vehicle that is not
equipped with seats and seat
belts.

● Be sure everyone in your vehicle

is in a seat and using a seat belt
properly.

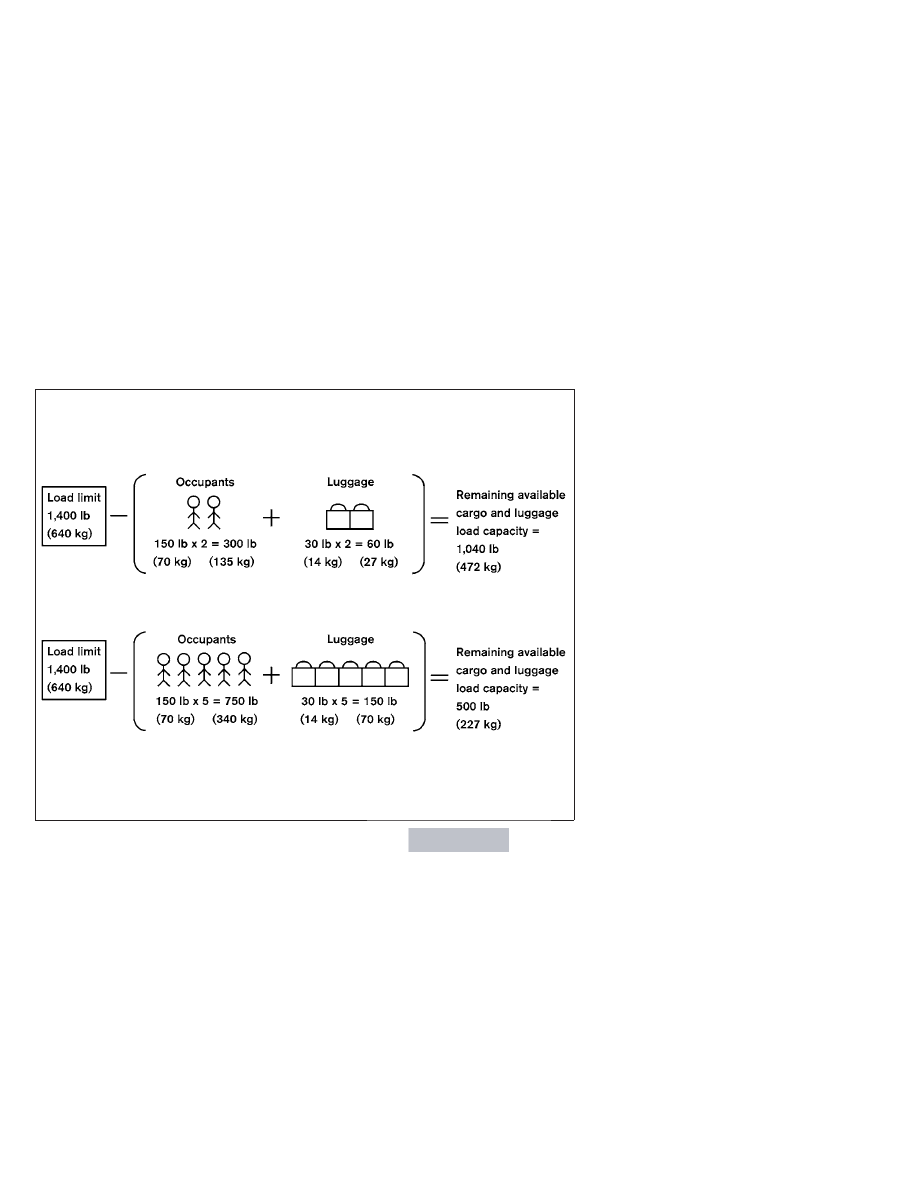

TERMS

It is important to familiarize yourself with
the following terms before loading your
vehicle:

● Curb Weight (actual weight of your

vehicle) - vehicle weight including:
standard and optional equipment, flu-
ids, emergency tools, and spare tire
assembly. This weight does not in-
clude passengers and cargo.

● GVW (Gross Vehicle Weight) - curb

weight plus the combined weight of
passengers and cargo.

● GVWR (Gross Vehicle Weight Rat-

ing) - maximum total combined
weight of the unloaded vehicle, pas-
sengers,

luggage,

hitch,

trailer

tongue load and any other optional
equipment. This information is lo-
cated on the F.M.V.S.S./C.M.V.S.S.
certification label.

● GAWR (Gross Axle Weight Rating) -

maximum weight (load) limit specified
for the front or rear axle. This informa-
tion

is

located

on

the

F.M.V.S.S./C.M.V.S.S.

certification

label.

● GCWR (Gross Combined Weight

rating) - The maximum total weight
rating of the vehicle, passengers,
cargo, and trailer.

VEHICLE LOADING INFORMATION

9-12

Technical and consumer information

● Vehicle Capacity Weight, Load limit,

Total load capacity - maximum total
weight limit specified of the load
(passengers and cargo) for the ve-
hicle. This is the maximum combined
weight of occupants and cargo that
can be loaded into the vehicle. If the
vehicle is used to tow a trailer, the
trailer tongue weight must be in-
cluded as part of the cargo load. This
information is located on the Tire and
Loading Information label.

● Cargo capacity - permissible weight

of cargo, the subtracted weight of
occupants from the load limit.

DETERMINING VEHICLE LOAD
CAPACITY

The load capacity of this vehicle is deter-
mined by weight, not by available cargo
space. For example, a luggage rack, bike
carrier, cartop carrier or similar equipment
does not increase load carrying capacity
of your vehicle.

To determine vehicle load capacity:

Vehicle weight can be determined by us-
ing a commercial-grade scale, found at
places such as a truck stop, gravel quarry,
grain elevator, or a scrap metal recycling
facility.

1. Determine the curb weight of your

vehicle.

2. Compare the curb weight amount to

the GVWR specified for your vehicle
to determine how much more weight
your vehicle can carry.

3. After loading (cargo and passen-

gers), re-weigh your vehicle to deter-
mine if either GVWR or GAWR for
your vehicle is exceeded. If GVWR is
exceeded, remove cargo as neces-
sary. If either the front or rear GAWR
is exceeded, shift the load or remove
cargo as necessary.

Technical and consumer information

9-13

Steps for determining correct load
limit

1. Locate the statement “The combined

weight of occupants and cargo
should never exceed XXX kg or XXX
lbs” on your vehicle’s placard.

2. Determine the combined weight of

the driver and passengers that will be
riding in your vehicle.

3. Subtract the combined weight of the

driver and passengers from XXX kg
or XXX lbs.

4. The resulting figure equals the avail-

able amount of cargo and luggage
load capacity. For example, if the
XXX amount equals 1,400 lbs. and
there will be five 150 lb. passengers
in your vehicle, the amount of avail-
able cargo and luggage load capac-
ity is 650 lbs. (1,400-750 (5 X 150)
= 650 lbs) or (640-340 (5 X 70) =
300 kg.)

Example

WTI0169

9-14

Technical and consumer information

5. Determine the combined weight of

luggage and cargo being loaded on
the vehicle. That weight may not
safely exceed the available cargo and
luggage load capacity calculated in
Step 4.

Before driving a loaded vehicle, confirm
that you do not exceed the Gross Vehicle
Weight Rating (GVWR) or the Gross Axle
Weight Rating (GAWR) for your vehicle.
See “Measurement of weights” later in
this section.

Also check tires for proper inflation pres-
sures. See the Tire and Loading Informa-
tion label.

LOADING TIPS

● The GVW must not exceed GVWR

or GAWR as specified on the
F.M.V.S.S./C.M.V.S.S.

certification

label.

● Do not load the front and rear axle to

the GAWR. Doing so will exceed the
GVWR.

WARNING

● Properly secure all cargo with

ropes or straps to help prevent it
from sliding or shifting. Do not
place cargo higher than the seat-
backs. In a sudden stop or colli-
sion,

unsecured

cargo

could

cause personal injury.

● Do not load your vehicle any

heavier than the GVWR or the
maximum front and rear GAWRs.
If you do, parts of your vehicle
can break, tire damage could oc-
cur, or it can change the way your
vehicle handles. This could result
in loss of control and cause per-
sonal injury.

● Overloading not only can shorten

the life of your vehicle and the
tire, but can also cause unsafe
vehicle handling and longer brak-
ing distances. This may cause a
premature

tire

failure

which

could result in a serious accident
and

personal

injury.

Failures

caused by overloading are not
covered

by

the

vehicle’s

warranty.

MEASUREMENT OF WEIGHTS

Secure loose items to prevent weight
shifts that could affect the balance of your
vehicle. When the vehicle is loaded, drive
to a scale and weigh the front and the rear
wheels separately to determine axle
loads. Individual axle loads should not ex-
ceed either of the gross axle weight rat-
ings (GAWR). The total of the axle loads
should not exceed the gross vehicle
weight rating (GVWR). These ratings are
given on the vehicle certification label. If
weight ratings are exceeded, move or re-
move items to bring all weights below the
ratings.

Technical and consumer information

9-15
