4-102

Monitor, heater, air conditioner, audio, phone and voice recognition systems

Bluetooth trademark:

Bluetooth

Š

is a trademark

owned by Bluetooth SIG, Inc.
and licensed to Clarion Co.,
Ltd.

JVH0158M

Connecting procedure

1. Push the SETTING button and select the

“Bluetooth” key.

SAA2506

2. Select the “Connect Bluetooth” key.

SAA2507

3. A confirmation screen will be displayed.

Select “No”.

Note: Selecting “Yes” will only connect the
hands free phone portion of a Bluetooth

Š

device.

SAA3005

4. Choose a PIN code to use with the

compatible Bluetooth

Š

audio device using

the number input screen. The PIN code will
need to be entered into the Bluetooth

Š

audio device after step 5. Select the “OK”
key.

SAA3006

5. The standby message screen will appear.

Operate the compatible Bluetooth

Š

audio

device. For the connecting procedure of the
audio device, see the Bluetooth

Š

audio

instructions.

When the connecting is completed, the
screen will return to the Bluetooth

Š

setup

display.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-103

4-104

Monitor, heater, air conditioner, audio, phone and voice recognition systems

SAA2510

Audio main operation

Push the ignition switch to the ACC or ON
position. Then, push the DISC·AUX button
repeatedly to switch to the Bluetooth

Š

audio

mode. If the system has been turned off while
the Bluetooth

Š

audio device was playing, push-

ing the ON·OFF/VOL control knob will start the
Bluetooth

Š

audio device.

The ability to pause, change tracks, fast forward,
rewind, randomize and repeat music may be
different between devices. Some or all of these
functions may not be supported on each device.

DISC·AUX button:

When the DISC·AUX button is pushed with the
system off and the Bluetooth

Š

audio device

connected, the system will turn on. If another
audio source is playing and the Bluetooth

Š

audio device is connected, push the DISC·AUX
button repeatedly until the display changes to
the Bluetooth

Š

audio mode.

/

Next/Previous Track and Fast

Forward/Rewind:

When the

or

button is pushed for more

than 1.5 seconds while a Bluetooth

Š

audio file is

being played, the Bluetooth

Š

audio device will

play while forwarding or rewinding. When the
button is released, the Bluetooth

Š

audio device

will return to normal play speed.

When the

or

button is pushed for less

than 1.5 seconds while a Bluetooth

Š

audio file is

being played, the next track or the beginning of
the current track on the Bluetooth

Š

audio device

will be played. The multi-function controller can
also be used to select tracks when the Blue-
tooth

Š

audio play mode screen is shown on the

display. (“Bluetooth audio” will be indicated on
the header of the screen.)

REPEAT (RPT), RANDOM (RDM):

To change the play mode, push the

button

repeatedly and the mode changes as follows.

Normal

? Shuffle All Tracks ? Shuffle Group

? Repeat 1 Track ? Repeat All Tracks ?
Repeat Group

? Normal

Operation keys:

To operate a Bluetooth

Š

audio device, select a

key displayed on the operation screen using the
multi-function controller.

Play

Select the “

” key to start playing when

pausing. Select this key again to pause the
audio play.

Pause

Select the “

” key to pause the Bluetooth

Š

audio device. Select this key again to resume
playing.

Play Mode:

The play mode setting display will appear when
the “Menu” key is selected.

Choose the preferred play mode from the
following items.

. Shuffle

Choose “Shuffle OFF”, “Shuffle All Tracks”
and “Shuffle Group”.

. Repeat

Choose from “Repeat OFF”, “Repeat 1
Track”, “Repeat All Tracks” and “Repeat
Group”.

SAA2511

Bluetooth

Š

settings

To set up the Bluetooth

Š

device system to the

preferred settings, push the SETTING button
and select the “Bluetooth” key.

Bluetooth:

If this setting is turned off, the connection
between the Bluetooth

Š

devices and the in-

vehicle Bluetooth

Š

module will be canceled.

Connect Bluetooth:

Connects to the Bluetooth

Š

device. See “Con-

necting procedure” (P.4-102). Up to 5 devices
can be registered.

Connected Devices:

Registered devices are shown on the list. Select
a Bluetooth

Š

device from the list, the following

options will be available.
. Select

Select “Select” to connect the selected
device to the vehicle. If there is a different
device currently connected, the selected
device will replace the current device.

. Edit

Rename the selected Bluetooth

Š

device

using the keypad displayed on the screen.
(See “How to use touch screen (models
with navigation system)” (P.4-7).)

. Delete

Delete the selected Bluetooth

Š

device.

Edit Bluetooth Info:

Change the name broadcasted by this system
over Bluetooth

Š

. Change the PIN code that is

entered when connecting a hands free device to
this system.

Replace Connected Phone:

Replace the Bluetooth

Š

connection with a

connected Bluetooth

Š

cellular phone. For de-

tails about Hands-Free Phone System, see
“Bluetooth

Š

hands-free phone system (Type

A)” (P.4-122).

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-105

4-106

Monitor, heater, air conditioner, audio, phone and voice recognition systems

SAA3601

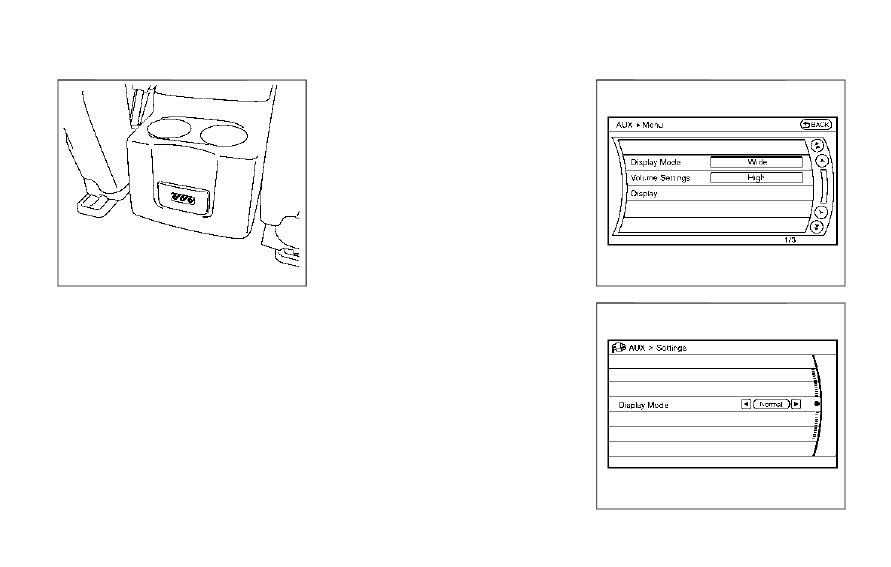

AUXILIARY INPUT JACKS (if so
equipped)

The auxiliary input jacks are located on the
center console. NTSC/PAL compatible devices
such as video games, camcorders and portable
video players can be connected to the auxiliary
jacks. Compatible audio devices, such as some
MP3 players, can also be connected to the
system through the auxiliary jacks.

The auxiliary jacks are color coded for identifica-
tion purposes.
. Yellow - video input
. White - left channel audio input

. Red - right channel audio input
Before connecting a device to a jack, turn off the
power of the portable device.

With a compatible device connected to the
jacks, push the DISC·AUX button repeatedly
until the display switches to the AUX mode.

SAA2496

Models with navigation system

JVH0185M

Models without navigation system

AUX Menu

When the “Menu” key on the display is selected
while in the AUX mode, the menu screen will be
displayed.

Display Mode:

Choose the display mode from the following
items.
. Normal
. Wide
. Cinema
Volume Settings (models with navigation
system):

Choose the volume setting from the following
items.
. Low
. Medium
. High
Display (models with navigation system):

Adjust the image quality of the screen, select the
preferred adjustment items.

SAA0451

CD/DVD/USB MEMORY CARE AND
CLEANING

CD/DVD

. Handle a CD/DVD by its edges. Never touch

the surface of the disc. Do not bend the
disc.

. Always place the discs in the storage case

when they are not being used.

. To clean a disc, wipe the surface from the

center to the outer edge using a clean, soft
cloth. Do not wipe the disc using a circular
motion.
Do not use a conventional record cleaner or
alcohol intended for industrial use.

. A new disc may be rough on the inner and

outer edges. Remove the rough edges by
rubbing the inner and outer edges with the
side of a pen or pencil as illustrated.

USB memory

. Do not touch the terminal portion of the USB

memory.

. Do not place heavy objects on the USB

memory.

. Do not store the USB memory in highly

humid locations.

. Do not expose the USB memory to direct

sunlight.

. Do not spill any liquids on the USB memory.
Refer to the USB memory Owner’s Manual for
the details.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-107

4-108

Monitor, heater, air conditioner, audio, phone and voice recognition systems

SAA1854

Models with navigation system

SAA1855

Models without navigation system

1.

SOURCE select switch

2.

Menu control (models with navigation system) or
audio tuning switch (models without navigation
system) switch

3.

Volume control switch

4.

BACK switch

STEERING-WHEEL-MOUNTED CON-
TROLS FOR AUDIO (if so equipped)

Menu control switch (models with navi-
gation system) or audio tuning switch
(models without navigation system)

While the display is showing a MAP (navigation
systems only), STATUS or Audio screen, tilt the
switch upward or downward to select a station,
track, CD or folder. For most audio sources,
tilting the switch up/down for more than 1.5
seconds provides a different function than tilting
up/down for less than 1.5 seconds.

AM and FM radio:
. Tilting up/down for less than 1.5 seconds

will skip up/down to the next or previous
preset station.

. Tilting up/down for more than 1.5 seconds

will seek up or down to the next station.

. Pushing the menu control switch will show

the list of preset stations.

SiriusXM Satellite Radio (if so equipped):
. Tilting up/down for less than 1.5 seconds

will skip up/down to the next or previous
preset channel.

. Tilting up/down for more than 1.5 seconds

will go to the next or previous category.

. Pushing the menu control switch will show

the XM Menu.

iPod

Š

(if so equipped):

. Tilting up/down for less than 1.5 seconds

will skip up/down to the next or previous
track.

. Tilting up/down for more than 1.5 seconds

will skip to the next or previous playlist.

CD:
. Tilting up/down for less than 1.5 seconds

will skip up/down to the next or previous
track.

. Tilting up/down for more than 1.5 seconds

will skip up/down to the next or previous
folder number (if playing compressed audio
files).

. Pushing the menu control switch will show

the CD Menu.

DVD (if so equipped):
. Tilting up/down for less than 1.5 seconds

will skip up/down to the next or previous
track.

. Tilting up/down for more than 1.5 seconds

will skip up/down to the next or previous
title.

. Pushing the menu control switch will select

an item from the DVD display.

. When the transparent operation menu ap-

pears, the switch will control the menu.

USB (if so equipped):
. Tilting up/down for less than 1.5 seconds

will skip up/down to the next or previous
track.

. Tilting up/down for more than 1.5 seconds

will skip up/down to the next or previous
folder number

. Pushing the menu control switch will show

the USB Menu.

Bluetooth

Š

Audio (if so equipped):

. Tilting up/down for less than 1.5 seconds

will skip up/down to the next or previous
track.

BACK switch (models with navi-

gation system)

Push this switch to go back to the previous
screen or cancel the selection if it is not
completed.

Volume control switches

Push the upper (+) or lower (

í) side switch to

increase or decrease the volume.

SOURCE select switch

Push the source select switch to change the
mode to available audio source.

ANTENNA

Window antenna

The antenna pattern is printed inside the rear
side window.

CAUTION

. Do not place metalized film near the

rear side window glass or attach any
metal parts to it. This may cause
poor reception or noise.

. When cleaning the inside of the rear

side window, be careful not to
scratch or damage the rear side
window antenna. Lightly wipe along
the antenna with a dampened soft
cloth.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-109

4-110

Monitor, heater, air conditioner, audio, phone and voice recognition systems

SAA3602

Satellite antenna (if so equipped)

There is a satellite antenna on the rear part of the
vehicle roof.

This vehicle is equipped with the Mobile
Entertainment System, which enables you to
play a Digital Versatile Disc (DVD) or USB,
providing the images and sounds both in the
front and rear display screens.

WARNING

. The driver must not attempt to

operate or view the Mobile Enter-
tainment System (MES) while the
vehicle is in motion so that full
attention may be given to vehicle
operation.

. Do not attempt to modify the system

to display a movie on the front
screen while the vehicle is being
driven. Doing so may distract the
driver and may cause a collision and
serious personal injury or death.

CAUTION

. The glass screen on the liquid

crystal display may break if hit with
a hard or sharp object. If the glass
breaks, do not touch the liquid
crystalline material.

. Use a damp, soft cloth when clean-

ing the Mobile Entertainment Sys-
tem components. Do not use
solvents or cleaning solutions.

. Do not attempt to use the system in extreme

temperature conditions [below

í4

8F

(

í20

8C) or above 1588F (708C)].

. To avoid discharging the vehicle battery, do

not operate the system more than 15
minutes without starting the engine.

Movies will not be shown on the front display
while the vehicle is in any drive position to
reduce driver distraction. Audio is available
when a movie is played. To view movies in the
front display, stop the vehicle in a safe location,
move the shift lever to the P (Park) position and
apply the parking brake.

NISSAN MOBILE ENTERTAINMENT
SYSTEM (MES) (if so equipped)

SAA3607

DIGITAL VERSATILE DISC (DVD) SYS-
TEM COMPONENTS

DVD drive

The DVD slot is located on the instrument lower
panel.

Insert a DVD into the slot with the label side
facing up. The DVD will be guided automatically
into the slot.

When ejecting the DVD, push the EJECT button

.

CAUTION

. Do not force a DVD into the slot.

This could cause damage the player.

. Do not use 3.1 in (8 cm) discs.

Displays

WARNING

Park the vehicle in a safe location and
apply the parking brake to view the
images on the front center display
screen using the DVD drive or other
devices connected to the auxiliary input
jacks.

CAUTION

. The glass screen on the liquid

crystal display may break if hit with
a hard or sharp object. If the glass
breaks, do not touch the liquid
crystalline material.

. Use soft, damp cloth when cleaning

the Mobile Entertainment System

components. Do not use solvents
or cleaning solutions.

. Be sure to stow the rear display

when it is not used.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-111

4-112

Monitor, heater, air conditioner, audio, phone and voice recognition systems

SAA3655

Flip-down screen

Use the remote controller to operate the
motorized flip-down rear display screen.

1. Push the REAR DISPLAY OPEN/CLOSE

button on the remote controller to open or
close the display.

2. Adjust the display angle by pushing the

DISPLAY TILT button

or

.

The screen can also be opened using the multi-
function controller. (See “How to use SETTING
button” (P.4-15).)

Do not block the range of the wireless remote
controller receiver and wireless headphones
transmitter

*

1

.

CAUTION

Do not touch the display when it is
opening or closing.

Headphones

CAUTION

Do not leave headphones on the seats.
Sitting on headphones left on a seat
could damage the headphones and may
result in personal injury due to shards
from the headphones.

Headphones are a wireless type and no cables
are necessary. You can use them in almost all
the ranges in the rear seat for listening to the
sound from DVD, AUX or USB. (It is not possible
to use the headphones in the front seat.)

SAA3608

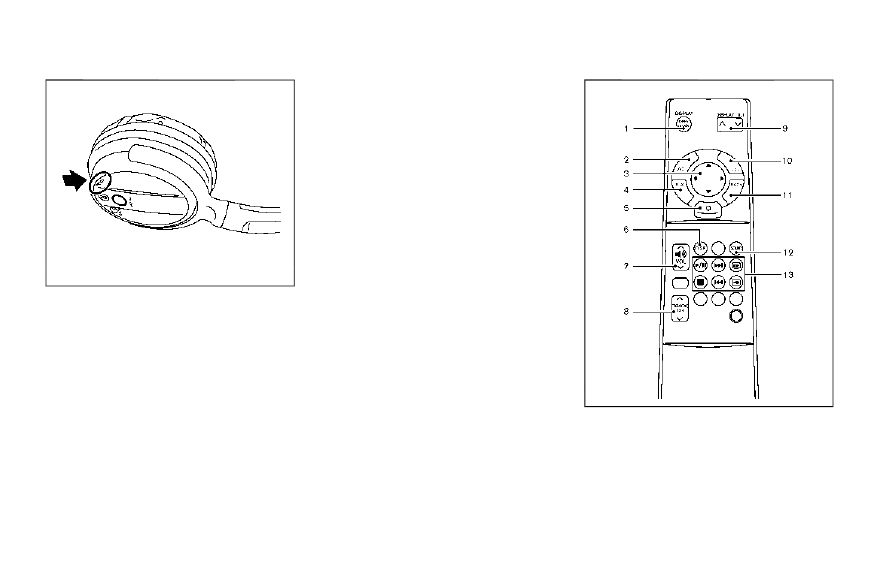

Power ON/OFF:

Push the POWER button to turn the head-
phones on or off.

SAA3609

Volume control:

Turn the volume control knob to adjust the
volume.

The headphones will automatically be turned off
within approximately 5 minutes if there is no
infrared signal input during that period. To
prevent the battery from being discharged, keep
the power turned off when not in use.

If the sound from the headphones is not clear it
may be because:
. of an infrared communication device or

cellular phone, turn down the headphone
volume or stop using the headphones, or

. the headphones maybe out of the range of

the transmitter installed in the rear flip-down
display screen. This is not a malfunction, or

. the sound may be interrupted temporarily

when there is an obstacle between the
headphones and the transmitter. Remove
the obstacle, such as opaque materials,
hands, hair, etc.

SAA3610

Models with navigation system

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-113

4-114

Monitor, heater, air conditioner, audio, phone and voice recognition systems

SAA3704

Models without navigation system

Remote controller

The remote controller has the following controls:
. Models with navigation system

1) REAR DISPLAY OPEN/CLOSE button

2) DVD button
3) Joystick
4) AUX button
5) ENTER button
6) DISP button
7) SPEAKER VOLUME CONTROL button
(

or

)

8) TRACK/CHANNEL button
(

or

)

9) DISPLAY TILT button
(

or

)

10) USB button (if so equipped)
11) BACK button
12) SOUND button
13) Keypad (Some models do not have a

Commercial Skip button.)

. Models without navigation system

1) REAR DISPLAY OPEN/CLOSE button
2) DVD button
3) Joystick
4) AUX button
5) ENTER button
6) DISP button
7) SPEAKER VOLUME CONTROL button
(

or

)

8) TRACK/CHANNEL button
(

or

)

9) DISPLAY TILT button
(

or

)

10) BACK button
11) SOUND button
12) Keypad

See “Remote controller operation” (P.4-120) for
the function of each buttons.

SAA0978

Remote controller

SAA3611

Headphones

Remote controller and headphones bat-
tery replacement

Replace the battery as follows:

1. Open the lid.

The lid is easy to open if a flat head
screwdriver etc., is used.

2. Replace both batteries with new ones.

.

Size AA (remote control)

.

Size AAA (headphones)

Make sure that the

+ and 7 ends on

the batteries match the markings in-
side the compartment.

3. Close the lid securely.

If the battery is removed for any reason
other than replacement, close the lid
securely.

.

If you will not be using the remote control

for long periods of time, remove the
batteries.

.

Replacement of the batteries is needed

when the remote control only functions at
extremely close distances to the MES or
not at all.

.

Be careful not to touch the battery

terminal.

.

An improperly disposed battery can harm

the environment. Always confirm local
regulations for battery disposal.

.

When changing batteries, do not let dust

or oil get on the remote control and
headphones.

FCC Notice:

For USA:

This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and
(2) this device must accept any interfer-
ence received, including interference that
may cause undesired operation.

Note: Changes or modifications not ex-
pressly approved by the party responsible
for compliance could void the user’s
authority to operate the equipment.

For Canada:

This device complies with RSS-210 of
Industry Canada. Operation is subject to
the following two conditions: (1) this
device may not cause interference, and
(2) this device must accept any interfer-
ence, including interference that may
cause undesired operation of the device.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-115

4-116

Monitor, heater, air conditioner, audio, phone and voice recognition systems

BEFORE OPERATING THE DVD MO-
BILE ENTERTAINMENT SYSTEM

Precautions

Start the engine when using the DVD entertain-
ment system.

WARNING

The driver must not attempt to operate
the DVD system or wear the head-
phones while the vehicle is in motion
so that full attention may be given to
vehicle operation.

CAUTION

. Only operate the DVD while the

vehicle engine is running. Operating
the DVD for extended periods of
time with the engine OFF can dis-
charge the vehicle battery.

. Do not allow the system to get wet.

Excessive moisture such as spilled
liquids may cause the system to
malfunction.

. While playing VIDEO-CD media, this

DVD player does not guarantee
complete functionality of all VI-
DEO-CD formats.

Parental level (parental control)

DVDs with the parental control setting can be
played with this system. Please use your own
judgement to set the parental control with the
system.

Disc selection

The following disc formats can be played with
the DVD drive.
. DVD-VIDEO
. VIDEO-CD
. DTS-CD (models with navigation system)
Use DVDs with the region code “ALL” or the
code applicable to your country. (The region
code is displayed as a small symbol printed on
the top of the DVD.) This vehicle-installed DVD
player can only play DVDs with an applicable
region code.

SAA2497

Front screen (models with navigation system)

SAA3091

Front screen (models without navigation system)

SAA3656

Rear display

PLAYING A DVD

DISC·AUX button

Park the vehicle in a safe location for the
front seat occupants to operate the DVD
drive while watching the images.

Insert a DVD into the CD/DVD slot with the
labeled side up. The DVD will be guided
automatically into the slot. When ejecting the
DVD, push the EJECT button.

Push the DISC·AUX button on the instrument
panel, turn the display to the DVD mode, and
begin playing DVD automatically.

When a DVD is loaded, it will be replayed

automatically.

The front screen will be turned on when the
DISC·AUX button is pushed while a DVD is
being played, and it will turn off automatically
after a period of time. To turn it on again, push
the DISC·AUX button again.

Adjust Front/Rear display

Front display:

To adjust the front display, push the SETTING
button while the DVD is being played, select the
“Others” key and then select the “Display” key.

To adjust the display ON/OFF, brightness, tint,
color and contrast, select the “Display Adjust-
ment” key and then select the preferred key for
setting.

You can then adjust each item using the multi-
function controller. After changes have been
made press the BACK button to save the
setting.

Rear display:

To adjust the rear display, push the “DISP”
(Display) button on the remote controller.

To adjust aspect, color system, 3D Y/C filter and
picture mode, select each key using the joystick
on the remote controller and tilt the joystick to
right or left.

Push the BACK button to apply the settings and

return to the previous display.

DVD operation keys

To operate the DVD drive, select the desired key
displayed on the operation screen using the
multi-function controller.

PAUSE:

Select the “

” key to pause the DVD. To

resume playing the DVD, use the “PLAY” key.

To pause the DVD, it is also possible to push the
“

” button on the keypad of the remote

controller.

PLAY:

Select the “

” key to start playing the DVD,

for example, after pausing the DVD.

To start playing the DVD, it is also possible to
push the “

” button on the keypad of the

remote controller.

STOP:

Select the “

” key to stop playing the DVD.

To stop playing the DVD, it is also possible to
push the “

” button on the keypad of the

remote controller.

Monitor, heater, air conditioner, audio, phone and voice recognition systems

4-117
