Nissan Pathfinder Hybrid (2015 year). Instruction - part 4

WARNING

When the seat is returned to the normal
seating

position,

the

head

restraint/headrest must be returned to the
upright position to properly protect ve-
hicle occupants.

PRECAUTIONS ON SEAT BELT
USAGE

If you are wearing your seat belt properly ad-
justed and you are sitting upright and well back in
your seat with both feet on the floor, your chances
of being injured or killed in a collision and/or the
severity of injury may be greatly reduced.
NISSAN strongly encourages you and all of your
passengers to buckle up every time you drive,
even if your seating position includes a supple-
mental air bag.

Most U.S. states and Canadian provinces or
territories specify that seat belts be worn at
all times when a vehicle is being driven.

SSS0136

SEAT BELTS

1-16

Safety—Seats, seat belts and supplemental restraint system

WARNING

● Every person who drives or rides in this

vehicle should use a seat belt at all
times. Children should be properly re-
strained in the rear seat and, if appro-
priate, in a child restraint.

WARNING

● The seat belt should be properly ad-

justed to a snug fit. Failure to do so may
reduce the effectiveness of the entire
restraint

system

and

increase

the

chance or severity of injury in an acci-
dent. Serious injury or death can occur if
the seat belt is not worn properly.

SSS0134

SSS0016

Safety—Seats, seat belts and supplemental restraint system

1-17

WARNING

● Always route the shoulder belt over

your shoulder and across your chest.
Never put the belt behind your back,
under your arm or across your neck. The
belt should be away from your face and
neck, but not falling off your shoulder.

● Position the lap belt as low and snug as

possible AROUND THE HIPS, NOT THE
WAIST. A lap belt worn too high could
increase the risk of internal injuries in
an accident.

● Be sure the seat belt tongue is securely

fastened to the proper buckle.

● Do not wear the seat belt inside out or

twisted.

Doing

so

may

reduce

its

effectiveness.

● Do not allow more than one person to

use the same seat belt.

● Never carry more people in the vehicle

than there are seat belts.

● If the seat belt warning light glows con-

tinuously while the ignition is turned
ON with all doors closed and all seat
belts fastened, it may indicate a mal-
function in the system. Have the system
checked by a NISSAN dealer.

● No changes should be made to the seat

belt system. For example, do not modify
the seat belt, add material, or install
devices that may change the seat belt
routing or tension. Doing so may affect
the operation of the seat belt system.
Modifying or tampering with the seat
belt system may result in serious per-
sonal injury.

● Once a seat belt pretensioner has acti-

vated, it cannot be reused and must be
replaced together with the retractor.
See your NISSAN dealer.

● Removal and installation of preten-

sioner system components should be
done by a NISSAN dealer.

● All seat belt assemblies, including re-

tractors and attaching hardware, should
be inspected after any collision by a
NISSAN dealer. NISSAN recommends
that all seat belt assemblies in use dur-
ing a collision be replaced unless the
collision was minor and the belts show
no damage and continue to operate
properly. Seat belt assemblies not in
use during a collision should also be
inspected and replaced if either dam-
age or improper operation is noted.

● All child restraints and attaching hard-

ware should be inspected after any col-
lision.

Always

follow

the

restraint

manufacturer’s inspection instructions
and

replacement

recommendations.

The child restraints should be replaced
if they are damaged.

SSS0014

1-18

Safety—Seats, seat belts and supplemental restraint system

SEAT BELT WARNING LIGHT

Both the driver’s and passenger’s front seats are
equipped with a seat belt warning light. The
warning light, located on the instrument panel,
will show the status of the driver and passenger
seat belt.

NOTE:

The front passenger seat belt warning light
will not light up if the seat is not occupied.

For

additional

information,

refer

to

“Warning/indicator lights and audible reminders”
in the “Instruments and controls” section of this
manual.

PREGNANT WOMEN

NISSAN recommends that pregnant women use
seat belts. The seat belt should be worn snug and
always position the lap belt as low as possible
around the hips, not the waist. Place the shoulder
belt over your shoulder and across your chest.
Never run the lap/shoulder belt over your ab-
dominal area. Contact your doctor for specific
recommendations.

INJURED PERSONS

NISSAN recommends that injured persons use
seat belts. Check with your doctor for specific
recommendations.

THREE-POINT TYPE SEAT BELT
WITH RETRACTOR

WARNING

● Every person who drives or rides in this

vehicle should use a seat belt at all
times.

● Do not ride in a moving vehicle when

the seatback is reclined. This can be
dangerous. The shoulder belt will not
be against your body. In an accident,
you could be thrown into it and receive
neck or other serious injuries. You
could also slide under the lap belt and
receive serious internal injuries.

● For the most effective protection when

the vehicle is in motion, the seat should
be upright. Always sit well back in the
seat with both feet on the floor and
adjust the seat belt properly.

● Do not allow children to play with the

seat belts. Most seating positions are
equipped with Automatic Locking Re-
tractor (ALR) mode seat belts. If the seat
belt becomes wrapped around a child’s
neck with the ALR mode activated, the
child can be seriously injured or killed if
the seat belt retracts and becomes
tight. This can occur even if the vehicle
is parked. Unbuckle the seat belt to
release the child. If the seat belt cannot
be unbuckled or is already unbuckled,
release the child by cutting the seat belt
with a suitable tool (such as a knife or
scissors) to release the seat belt.

LRS0786

Safety—Seats, seat belts and supplemental restraint system

1-19

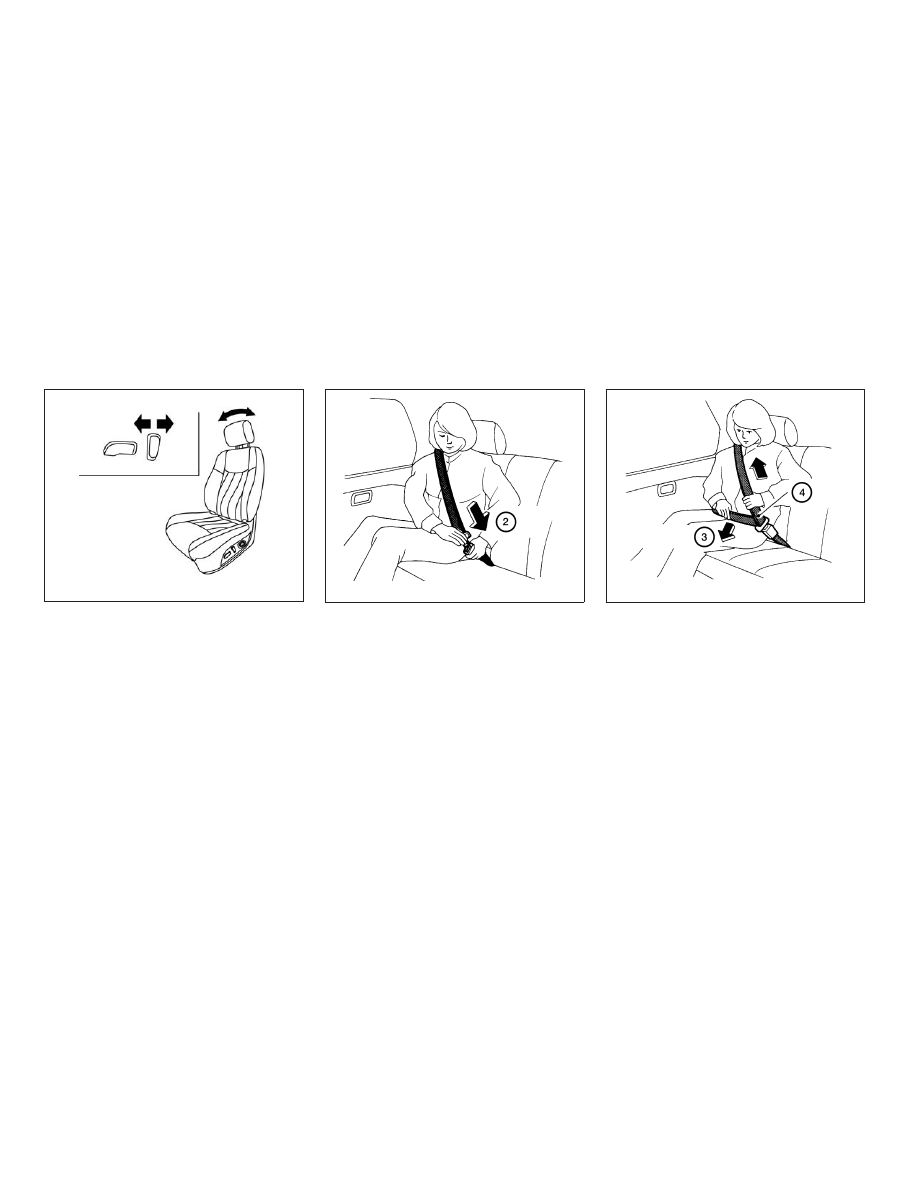

Fastening the seat belts

1. Adjust the seat. For additional information,

refer to “Seats” in this section.

䊊

2

Slowly pull the seat belt out of the retractor
and insert the tongue into the buckle until
you hear and feel the latch engage.

● The retractor is designed to lock dur-

ing a sudden stop or on impact. A
slow pulling motion permits the seat
belt to move and allows you some
freedom of movement in the seat.

● If the seat belt cannot be pulled from

its fully retracted position, firmly pull
the

belt

and

release

it.

Then

smoothly pull the belt out of the re-
tractor.

䊊

3

Position the lap belt portion low and snug
on the hips as shown.

䊊

4

Pull the shoulder belt portion toward the
retractor to take up extra slack. Be sure the
shoulder belt is routed over your shoulder
and across your chest.

The front passenger seat and the rear seating
positions three-point seat belts have two modes
of operation:

● Emergency Locking Retractor (ELR)
● Automatic Locking Retractor (ALR)

Front seat shown

LRS2148

WRS0137

WRS0138

1-20

Safety—Seats, seat belts and supplemental restraint system

The ELR mode allows the seat belt to extend and
retract to allow the driver and passengers some
freedom of movement in the seat. The ELR locks
the seat belt when the vehicle slows down rapidly
or during certain impacts.

The ALR mode (child restraint mode) locks the
seat belt for child restraint installation.

When the ALR mode is activated, the seat belt
cannot be extended again until the seat belt
tongue is detached from the buckle and fully
retracted. The seat belt returns to the ELR mode
after the seat belt fully retracts. For additional
information, refer to “Child restraints” in this sec-
tion.

The ALR mode should be used only for
child restraint installation. During normal
seat belt use by an occupant, the ALR mode
should not be activated. If it is activated, it
may cause uncomfortable seat belt ten-
sion.

WARNING

When fastening the seat belts, be certain
that the seatbacks are completely secured
in the latched position. If they are not
completely secured, passengers may be
injured in an accident or sudden stop.

Unfastening the seat belts

䊊

1

To unfasten the seat belt, press the button on
the buckle. The seat belt automatically re-
tracts.

Checking seat belt operation

Seat belt retractors are designed to lock seat belt
movement by two separate methods:

● When the seat belt is pulled quickly from the

retractor

● When the vehicle slows down rapidly

To increase your confidence in the seat belts,
check the operation as follows:

● Grasp the shoulder belt and pull forward

quickly. The retractor should lock and re-
strict further belt movement.

If the retractor does not lock during this check or
if you have any questions about seat belt opera-
tion, see a NISSAN dealer.

WRS0139

Safety—Seats, seat belts and supplemental restraint system

1-21

䊊

A

Shoulder belt height adjust button

Shoulder belt height adjustment (front
and rear outboard seats)

The shoulder belt anchor height should be ad-
justed to the position best for you. For additional
information, refer to “Precautions on seat belt
usage” in this section.

To adjust, push the button and then move the
shoulder belt anchor to the desired position, so
the belt passes over the center of the shoulder.
The belt should be away from your face and neck,

but not falling off your shoulder. Release the
adjustment button to lock the shoulder belt an-
chor into position.

WARNING

● After adjustment, release the adjust-

ment button and try to move the shoul-
der belt anchor up and down to make
sure it is securely fixed in position.

● The shoulder belt anchor height should

be adjusted to the position best for you.
Failure to do so may reduce the effec-
tiveness of the entire restraint system
and increase the chance or severity of
injury in an accident.

● The shoulder belt should rest on the

middle of the shoulder. It must not rest
against the neck.

● Be sure that the seat belt is not twisted

in any way.

● Be sure that the shoulder belt anchor is

secured by trying to move the shoulder
belt

anchor

up

and

down

after

adjustment.

Seat belt hook

When the seat belt is not in use and when folding
down the rear seats, hook the rear seat belts on
the seat belt hooks.

SEAT BELT EXTENDERS

If, because of body size or driving position, it is
not possible to properly fit the lap/shoulder belt
and fasten it, an extender that is compatible with
the installed seat belts is available for purchase.
The extender adds approximately 8 in (200 mm)
of length and are available for the:

● Driver and front passenger seating position

SSS0896

3rd row shown; 2nd row similar

LRS2157

1-22

Safety—Seats, seat belts and supplemental restraint system

● 2nd and 3rd row seating position

See a NISSAN dealer for assistance with pur-
chasing an extender if an extender is required.

WARNING

● Only NISSAN seat belt extenders, made

by the same company which made the
original equipment seat belts, should
be used with NISSAN seat belts.

● Adults and children who can use the

standard seat belt should not use an
extender. Such unnecessary use could
result in serious personal injury in the
event of an accident.

● Never use seat belt extenders to install

child restraints. If the child restraint is
not secured properly, the child could be
seriously injured in a collision or a sud-
den stop.

SEAT BELT MAINTENANCE

● To clean the seat belt webbing, apply a

mild soap solution or any solution recom-
mended for cleaning upholstery or carpet.
Then wipe with a cloth and allow the seat
belts to dry in the shade. Do not allow the
seat belts to retract until they are completely
dry.

● If dirt builds up in the shoulder belt

guide of the seat belt anchors, the seat
belts may retract slowly. Wipe the shoulder
belt guide with a clean, dry cloth.

● Periodically check to see that the seat

belt and the metal components, such as
buckles, tongues, retractors, flexible wires
and anchors, work properly. If loose parts,
deterioration, cuts or other damage on the
webbing is found, the entire seat belt as-
sembly should be replaced.

WARNING

Do not allow children to play with the seat
belts.

Most

seating

positions

are

equipped with Automatic Locking Retrac-
tor (ALR) mode seat belts. If the seat belt
becomes wrapped around a child’s neck
with the ALR mode activated, the child can
be seriously injured or killed if the seat
belt retracts and becomes tight. This can
occur even if the vehicle is parked. Un-
buckle the seat belt to release the child. If
the seat belt cannot be unbuckled or is
already unbuckled, release the child by
cutting the seat belt with a suitable tool
(such as a knife or scissors) to release the
seat belt.

Children need adults to help protect them.
They need to be properly restrained.

In addition to the general information in this
manual, child safety information is available from
many other sources, including doctors, teachers,
government traffic safety offices, and community
organizations. Every child is different, so be sure
to learn the best way to transport your child.

CHILD SAFETY

Safety—Seats, seat belts and supplemental restraint system

1-23

There are three basic types of child restraint
systems:

● Rear-facing child restraint
● Forward-facing child restraint
● Booster seat

The proper restraint depends on the child’s size.
Generally, infants up to about 1 year and less
than 20 lbs (9 kg) should be placed in rear-facing
child restraints. Forward-facing child restraints
are available for children who outgrow rear-
facing child restraints and are at least 1 year old.
Booster seats are used to help position a vehicle
lap/shoulder belt on a child who can no longer
use a forward-facing child restraint.

WARNING

Infants and children need special protec-
tion. The vehicle’s seat belts may not fit
them properly. The shoulder belt may
come too close to the face or neck. The lap
belt may not fit over their small hip bones.
In an accident, an improperly fitting seat
belt could cause serious or fatal injury.
Always use appropriate child restraints.

All U.S. states and Canadian provinces or territo-
ries require the use of approved child restraints
for infants and small children. For additional infor-
mation, refer to “Child restraints” in this section.

A child restraint may be secured in the vehicle by
using either the LATCH (Lower Anchors and
Tethers for CHildren) system or with the vehicle
seat belt. For additional information, refer to
“Child restraints” in this section.

NISSAN recommends that all pre-teens
and children be restrained in the rear seat.
Studies show that children are safer when
properly restrained in the rear seat than in
the front seat.

This is especially important because your
vehicle has a supplemental restraint sys-
tem (air bag system) for the front passen-
ger. For additional information, refer to
“Supplemental restraint system (SRS)” in
this section.

INFANTS

Infants up to at least 1 year old should be placed
in a rear-facing child restraint. NISSAN recom-
mends that infants be placed in child restraints
that comply with Federal Motor Vehicle Safety
Standards or Canadian Motor Vehicle Safety
Standards. You should choose a child restraint
that fits your vehicle and always follow the manu-
facturer’s instructions for installation and use.

SMALL CHILDREN

Children that are over 1 year old and weigh at
least 20 lbs (9 kg) should remain in a rear-facing
child restraint as long as possible up to the height
or weight limit of the child restraint. Children who
outgrow the height or weight limit of the rear-
facing child restraint and are at least 1 year old
should be secured in a forward-facing child re-
straint with a harness. Refer to the manufactur-
er’s instructions for minimum and maximum
weight and height recommendations. NISSAN
recommends that small children be placed in
child restraints that comply with Federal Motor
Vehicle Safety Standards or Canadian Motor Ve-
hicle Safety Standards. You should choose a
child restraint that fits your vehicle and always
follow the manufacturer’s instructions for instal-
lation and use.

LARGER CHILDREN

Children should remain in a forward-facing child
restraint with a harness until they reach the maxi-
mum height or weight limit allowed by the child
restraint manufacturer.

1-24

Safety—Seats, seat belts and supplemental restraint system

Once a child outgrows the height or weight limit
of the harness-equipped forward-facing child re-
straint, NISSAN recommends that the child be
placed in a commercially available booster seat to
obtain proper seat belt fit. For a seat belt to fit
properly, the booster seat should raise the child
so that the shoulder belt is properly positioned
across the chest and the top, middle portion of
the shoulder. The shoulder belt should not cross
the neck or face and should not fall off the shoul-
der. The lap belt should lie snugly across the
lower hips or upper thighs, not the abdomen. A
booster seat can only be used in seating posi-
tions that have a three-point type seat belt. The
booster seat should fit the vehicle seat and have
a label certifying that it complies with Federal
Motor Vehicle Safety Standards or Canadian Mo-
tor Vehicle Safety Standards. Once the child has
grown so the shoulder belt is no longer on or near
the face and neck and the lap belt can be posi-
tioned properly across the lower hips or upper
thighs, use the seat belt without the booster seat.

WARNING

Never let a child stand or kneel on any seat
and do not allow a child in the cargo area.
The child could be seriously injured or
killed in a sudden stop or collision.

PRECAUTIONS ON CHILD
RESTRAINTS

WARNING

● Failure to follow the warnings and in-

structions for proper use and installa-
tion of child restraints could result in
serious injury or death of a child or
other passengers in a sudden stop or
collision:

– The child restraint must be used and

installed properly. Always follow all
of the child restraint manufacturer’s
instructions for installation and use.

ARS1098

WRS0256

CHILD RESTRAINTS

Safety—Seats, seat belts and supplemental restraint system

1-25

– Infants and children should never be

held on anyone’s lap. Even the stron-
gest adult cannot resist the forces of
a collision.

– Do not put a seat belt around both a

child and another passenger.

– NISSAN recommends that all child

restraints be installed in the rear
seat. Studies show that children are
safer when properly restrained in the
rear seat than in the front seat. If you
must install a forward-facing child
restraint in the front seat, refer to
“Forward-facing child restraint in-
stallation using the seat belts” in this
section.

– Even with the NISSAN Advanced Air

Bag System, never install a rear-
facing child restraint in the front seat.
An inflating air bag could seriously
injure or kill a child. A rear-facing
child restraint must only be used in
the rear seat.

– Be sure to purchase a child restraint

that will fit the child and vehicle.
Some child restraints may not fit
properly in your vehicle.

– Child restraint anchorages are de-

signed to withstand only those loads
imposed by correctly fitted child re-
straints. Under no circumstances are
they to be used to attach adult seat
belts, or other items or equipment to
the vehicle. Doing so could damage
the child restraint anchorages. The
child restraint will not be properly
installed using the damaged anchor-
age, and a child could be seriously
injured or killed in a collision.

– Never use the anchor points for adult

seat belts or harnesses.

– A child restraint with a top tether

strap should not be used in the front
passenger seat.

– Keep seatbacks as upright as pos-

sible after fitting the child restraint.

– Infants and children should always

be placed in an appropriate child re-
straint while in the vehicle.

● When the child restraint is not in use,

keep it secured with the LATCH system
or a seat belt. In a sudden stop or colli-
sion, loose objects can injure occupants
or damage the vehicle.

CAUTION

A child restraint in a closed vehicle can
become very hot. Check the seating sur-
face and buckles before placing a child in
the child restraint.

This vehicle is equipped with a universal child
restraint anchor system, referred to as the LATCH
(Lower Anchors and Tethers for CHildren) sys-
tem. Some child restraints include rigid or
webbing-mounted attachments that can be con-
nected to these anchors. For additional informa-
tion, refer to “LATCH (Lower Anchors and Teth-
ers for CHildren) system” in this section.

If you do not have a LATCH compatible child
restraint, the vehicle seat belts can be used.

Several manufacturers offer child restraints for
infants and children of various sizes. When se-
lecting any child restraint, keep the following
points in mind:

● Choose only a restraint with a label certifying

that it complies with Federal Motor Vehicle
Safety Standard 213 or Canadian Motor
Vehicle Safety Standard 213.

● Check the child restraint in your vehicle to be

sure it is compatible with the vehicle’s seat
and seat belt system.

1-26

Safety—Seats, seat belts and supplemental restraint system

● If the child restraint is compatible with your

vehicle, place your child in the child restraint
and check the various adjustments to be
sure the child restraint is compatible with
your child. Choose a child restraint that is
designed for your child’s height and weight.
Always follow all recommended procedures.

● If the combined weight of the child and child

restraint is less than 65 lbs (29.5 kg), you
may use either the LATCH anchors or the
seat belt to install the child restraint (not both
at the same time).

● If the combined weight of the child and child

restraint is greater than 65 lbs (29.5 kg), use
the vehicle’s seat belt (not the lower an-
chors) to install the child restraint.

● Be sure to follow the child restraint manufac-

turer’s instructions for installation.

All U.S. states and Canadian provinces or
territories require that infants and small
children be restrained in an approved child
restraint at all times while the vehicle is
being operated. Canadian law requires the
top tether strap on forward-facing child re-
straints be secured to the designated an-
chor point on the vehicle.

LATCH (Lower Anchors and Tethers
for CHildren) SYSTEM

Your vehicle is equipped with special anchor
points that are used with LATCH system compat-
ible child restraints. This system may also be
referred to as the ISOFIX or ISOFIX compatible
system. With this system, you do not have to use
a vehicle seat belt to secure the child restraint
unless the combined weight of the child and child
restraint exceeds 65 lbs (29.5 kg). If the com-
bined weight of the child and child restraint is
greater than 65 lbs (29.5 kg), use the vehicle’s
seat belt (not the lower anchors) to install the

child restraint. Be sure to follow the child restraint
manufacturer’s instructions for installation.

The LATCH lower anchor points are provided to
install child restraints in the following positions
only:

● 2nd row bench seat – outboard seating

positions

LATCH lower anchor

WARNING

Failure to follow the warnings and instruc-
tions for proper use and installation of
child restraints could result in serious in-
jury or death of a child or other passen-
gers in a sudden stop or collision:

– Attach LATCH system compatible

child restraints only at the locations
shown in the illustration.

– Do not secure a child restraint in the

2nd row center position using the
LATCH system anchors. The child re-
straint will not be secured properly.

LATCH system lower anchor locations -

bench seat

LRS2137

Safety—Seats, seat belts and supplemental restraint system

1-27

– Inspect the lower anchors by insert-

ing your fingers into the lower anchor
area. Feel to make sure there are no
obstructions over the anchors such
as seat belt webbing or seat cushion
material. The child restraint will not
be secured properly if the lower an-
chors are obstructed.

– Child restraint anchorages are de-

signed to withstand only those loads
imposed by correctly fitted child re-
straints. Under no circumstances are
they to be used to attach adult seat
belts, or other items or equipment to
the vehicle. Doing so could damage
the child restraint anchorages. The
child restraint will not be properly
installed using the damaged anchor-
ages, and a child could be seriously
injured or killed in a collision.

LATCH lower anchor location

The LATCH lower anchors are located at the rear
of the seat cushion near the seatback. A label is
attached to the seatback to help you locate the
LATCH lower anchors.

LATCH lower anchor location

WRS0700

LATCH label locations 2nd row bench

LRS2146

1-28

Safety—Seats, seat belts and supplemental restraint system

Installing child restraint LATCH lower
anchor attachments

LATCH compatible child restraints include two
rigid or webbing-mounted attachments that can
be connected to two anchors located at certain
seating positions in your vehicle. With this sys-
tem, you do not have to use a vehicle seat belt to
secure the child restraint. Check your child re-
straint for a label stating that it is compatible with
LATCH. This information may also be in the in-
structions provided by the child restraint manu-
facturer.

When installing a child restraint, carefully read
and follow the instructions in this manual and
those supplied with the child restraint.

Top tether anchor

WARNING

● Do not allow cargo to contact the top

tether strap when it is attached to the
top tether anchor. Properly secure the
cargo so it does not contact the top
tether strap. Cargo that is not properly
secured or cargo that contacts the top
tether strap may damage it during a
collision. A child could be seriously in-
jured or killed in a collision if the top
tether strap is damaged.

● Child restraint anchorages are de-

signed to withstand only those loads
imposed by correctly fitted child re-
straints. Under no circumstances are
they to be used to attach adult seat
belts, or other items or equipment to
the vehicle. Doing so could damage the
child restraint anchorages. The child re-
straint will not be properly installed us-
ing the damaged anchorages, and a
child could be seriously injured or killed
in a collision.

LATCH webbing-mounted attachment

LRS0661

LATCH rigid-mounted attachment

LRS0662

Safety—Seats, seat belts and supplemental restraint system

1-29

䊊

1

Top tether strap

䊊

2

Anchor point

Top tether anchor point locations

Anchor points are located in the following loca-
tions:

● 2nd row bench on the bottom of the seat-

back in the seating positions shown.

● 3rd row bench on the bottom of the seat-

back on the passenger side seating position
as shown.

If you have any questions when installing a top
tether strap, consult your NISSAN dealer for de-
tails.

REAR-FACING CHILD RESTRAINT
INSTALLATION USING LATCH

For additional information, refer to all Warnings
and Cautions in the “Child Safety” and “Child
Restraint” sections of this manual before install-
ing a child restraint.

NISSAN does not recommend the use of the
lower anchors if the combined weight of the child
and the child restraint exceeds 65 lbs (29.5 kg). If
the combined weight of the child and the child
restraint is greater than 65 lbs (29.5 kg), use the
vehicle’s seat belt (not the lower anchors) to
install the child restraint. Be sure to follow the
child restraint manufacturer’s instructions for in-
stallation.

Follow these steps to install a rear-facing child
restraint in the 2nd row seats using the LATCH
system:

1. Position the child restraint on the seat. Al-

ways follow the child restraint manufactur-
er’s instructions.

2nd row bench seat

LRS2138

3rd row bench seat

LRS2508

1-30

Safety—Seats, seat belts and supplemental restraint system

2. Secure the child restraint anchor attach-

ments to the LATCH lower anchors. Check
to make sure the LATCH attachment is prop-
erly attached to the lower anchors.

3. For child restraints that are equipped with

webbing-mounted attachments, remove any
additional slack from the anchor attach-
ments. Press downward and rearward firmly
in the center of the child restraint with your
hand to compress the vehicle seat cushion
and seatback while tightening the webbing
of the anchor attachments.

Rear-facing webbing-mounted – step 2

WRS0801

Rear-facing rigid-mounted – step 2

WRS0802

Rear-facing – step 3

LRS0673

Safety—Seats, seat belts and supplemental restraint system

1-31
