Nissan Pathfinder Hybrid (2015 year). Instruction - part 1

Welcome to the growing family of new NISSAN
owners. This vehicle is delivered to you with
confidence. It was produced using the latest
techniques and strict quality control.

This manual was prepared to help you under-
stand the operation and maintenance of your
vehicle so that you may enjoy many miles (kilome-
ters) of driving pleasure. Please read through this
manual before operating your vehicle.

A separate Warranty Information Booklet
explains details about the warranties cov-
ering your vehicle. The “NISSAN Service
and Maintenance Guide” explains details
about maintaining and servicing your ve-
hicle. Additionally, a separate Customer
Care/Lemon Law Booklet (U.S. only) will
explain how to resolve any concerns you
may have with your vehicle, as well as
clarify your rights under your state’s lemon
law.

Your NISSAN dealership knows your vehicle
best. When you require any service or have any
questions, they will be glad to assist you with the
extensive resources available to them.

In addition to factory-installed options, your ve-
hicle may also be equipped with additional ac-
cessories installed by NISSAN or by your
NISSAN dealer prior to delivery. It is important
that you familiarize yourself with all disclosures,
warnings, cautions and instructions concerning
proper use of such accessories prior to operating
the vehicle and/or accessory. See a NISSAN
dealer for details concerning the particular ac-
cessories with which your vehicle is equipped.

Before driving your vehicle, please read this
Owner’s Manual carefully. This will ensure famil-
iarity with controls and maintenance require-
ments, assisting you in the safe operation of your
vehicle.

WARNING

IMPORTANT SAFETY INFORMATION RE-
MINDERS FOR SAFETY!

Follow these important driving rules to
help ensure a safe and comfortable trip
for you and your passengers!

● NEVER drive under the influence of al-

cohol or drugs.

● ALWAYS observe posted speed limits

and never drive too fast for conditions.

● ALWAYS give your full attention to driving

and avoid using vehicle features or taking
other actions that could distract you.

● ALWAYS use your seat belts and appro-

priate child restraint systems. Pre-teen
children should be seated in the rear seat.

● ALWAYS provide information about the

proper use of vehicle safety features to
all occupants of the vehicle.

● ALWAYS review this Owner’s Manual

for important safety information.

FOREWORD

READ FIRST—THEN DRIVE SAFELY

For descriptions specified for 4-wheel drive
models, a 4WD mark is placed at the beginning
of the applicable sections/items.

As with other vehicles with features for
off-road use, failure to operate 4-wheel
drive models correctly may result in loss of
control or an accident. Be sure to read
“Driving safety precautions” in the “Start-
ing and driving” section of this manual.

ON-PAVEMENT AND OFF-ROAD DRIV-
ING

This vehicle will handle and maneuver
differently from an ordinary passenger
car because it has a higher center of
gravity for off-road use. As with other
vehicles with features of this type, fail-
ure to operate this vehicle correctly may
result in loss of control or an accident.

Be sure to read “On-pavement and off-
road driving precautions”, and “Avoid-
ing collision and rollover”, and “Driving
safety precautions”, in the “Starting and
driving” section of this manual.

MODIFICATION OF YOUR VEHICLE

This vehicle should not be modified.
Modification

could

affect

its

performance, safety or durability, and
may

even

violate

governmental

regulations. In addition, damage or per-
formance problems resulting from modi-
fications may not be covered under
NISSAN warranties.

This manual includes information for all features
and equipment available on this model. Features
and equipment in your vehicle may vary depend-
ing on model, trim level, options selected, order,
date of production, region or availability. There-
fore, you may find information about features or
equipment that are not included or installed on
your vehicle.

All information, specifications and illustrations in
this manual are those in effect at the time of
printing. NISSAN reserves the right to change
specifications, performance, design or compo-
nent suppliers without notice and without obliga-
tion. From time to time, NISSAN may update or
revise this manual to provide Owners with the
most accurate information currently available.
Please carefully read and retain with this manual
all revision updates sent to you by NISSAN to
ensure you have access to accurate and up-to-
date information regarding your vehicle. Current
versions of vehicle Owner’s Manuals and any
updates can also be found in the Owner section
of

the

NISSAN

website

at

https://owners.nissanusa.com/nowners/
navigation/manualsGuide. If you have ques-
tions concerning any information in your Owner’s
Manual, contact NISSAN Consumer Affairs. See
the NISSAN CUSTOMER CARE PROGRAM
page in this Owner’s Manual for contact informa-
tion.

WHEN READING THE MANUAL

IMPORTANT INFORMATION ABOUT
THIS MANUAL

You will see various symbols in this manual. They
are used in the following ways:

WARNING

This is used to indicate the presence of a
hazard that could cause death or serious
personal injury. To avoid or reduce the
risk, the procedures must be followed
precisely.

CAUTION

This is used to indicate the presence of a
hazard that could cause minor or moder-
ate personal injury or damage to your ve-
hicle. To avoid or reduce the risk, the pro-
cedures must be followed carefully.

If you see this symbol, it means “Do not do this”
or “Do not let this happen.”

If you see a symbol similar to these in an illustra-
tion, it means the arrow points to the front of the
vehicle.

Arrows in an illustration that are similar to these
indicate movement or action.

Arrows in an illustration that are similar to these
call attention to an item in the illustration.

CALIFORNIA PROPOSITION 65
WARNING

WARNING

Engine exhaust, some of its constituents,
and certain vehicle components contain or
emit chemicals known to the State of Cali-
fornia to cause cancer and birth defects or
other reproductive harm. In addition, cer-
tain fluids contained in vehicles and cer-
tain products of component wear contain
or emit chemicals known to the State of
California to cause cancer and birth de-
fects or other reproductive harm.

APD1005

CALIFORNIA PERCHLORATE
ADVISORY

Some vehicle parts, such as lithium batter-
ies, may contain perchlorate material. The
following advisory is provided: “Perchlorate
Material – special handling may apply, See
www.dtsc.ca.gov/hazardouswaste/perchlorate/”.

BLUETOOTH® is a
trademark owned by
Bluetooth SIG, Inc.
and licensed to
Visteon and Clarion.

SiriusXM® Satellite
Radio requires
subscription, sold
separately. Not
available in Alaska,
Hawaii or Guam.
For additional
information, visit
www.siriusxm.com.

© 2014 NISSAN NORTH AMERICA, INC.

All rights reserved. No part of this Owner’s
Manual may be reproduced or stored in a retrieval
system, or transmitted in any form, or by any
means, electronic, mechanical, photocopying,
recording or otherwise, without the prior written
permission of Nissan North America, Inc.

NISSAN CARES . . .

Both NISSAN and your NISSAN dealer are dedicated to serving all your automotive needs. Your satisfaction with your vehicle and your NISSAN dealer are
our primary concerns. Your NISSAN dealer is always available to assist you with all your automobile sales and service needs.

However, if there is something that your NISSAN
dealer cannot assist you with or you would like to
provide NISSAN directly with comments or
questions, please contact the NISSAN Con-
sumer Affairs Department using our toll-free
number:

For U.S. customers

1-800-NISSAN-1
(1-800-647-7261)

For Canadian customers

1-800-387-0122

The Consumer Affairs Department will ask for the
following information:

– Your name, address, and telephone number

– Vehicle identification number (attached to the

top of the instrument panel on the driver’s
side)

– Date of purchase

– Current odometer reading

– Your NISSAN dealer’s name

– Your comments or questions

OR

You can write to NISSAN with the information at:

For U.S. customers

Nissan North America, Inc.
Consumer Affairs Department
P.O. Box 685003
Franklin, TN 37068-5003
or via e-mail at:
nnaconsumeraffairs@nissan-usa.com

For Canadian customers

Nissan Canada Inc.
5290 Orbitor Drive
Mississauga, Ontario L4W 4Z5
or via e-mail at:
information.centre@nissancanada.com

If you prefer, visit us at:
www.nissanusa.com (for U.S. customers) or
www.nissan.ca (for Canadian customers)

We appreciate your interest in NISSAN and thank you for buying a quality NISSAN vehicle.

NISSAN CUSTOMER CARE PROGRAM

Table of
Contents

HEV Overview

Illustrated table of contents

Safety—Seats, seat belts and supplemental restraint system

Instruments and controls

Pre-driving checks and adjustments

Monitor, climate, audio, phone and voice recognition systems

Starting and driving

In case of emergency

Appearance and care

Maintenance and do-it-yourself

Technical and consumer information

Index

HEV

0

1

2

3

4

5

6

7

8

9

10

HEV Overview

NISSAN PUREDRIVE™ Hybrid System . . . . . . . . . . . HEV-2
Lithium-ion (Li-ion) Battery. . . . . . . . . . . . . . . . . . . . . . . HEV-2
High-voltage cautions . . . . . . . . . . . . . . . . . . . . . . . . . . . HEV-3
Road accident cautions . . . . . . . . . . . . . . . . . . . . . . . . . HEV-3
Emergency shut-off system . . . . . . . . . . . . . . . . . . . . . . HEV-4
Operation of the hybrid system . . . . . . . . . . . . . . . . . . . HEV-4

Starting and slow speed driving . . . . . . . . . . . . . . . HEV-5
Medium or high speed driving . . . . . . . . . . . . . . . . . HEV-5
Rapid acceleration. . . . . . . . . . . . . . . . . . . . . . . . . . . HEV-5
Deceleration and braking . . . . . . . . . . . . . . . . . . . . . HEV-5
Stopping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HEV-5

Energy monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HEV-6

Assist charge gauge . . . . . . . . . . . . . . . . . . . . . . . . . HEV-6

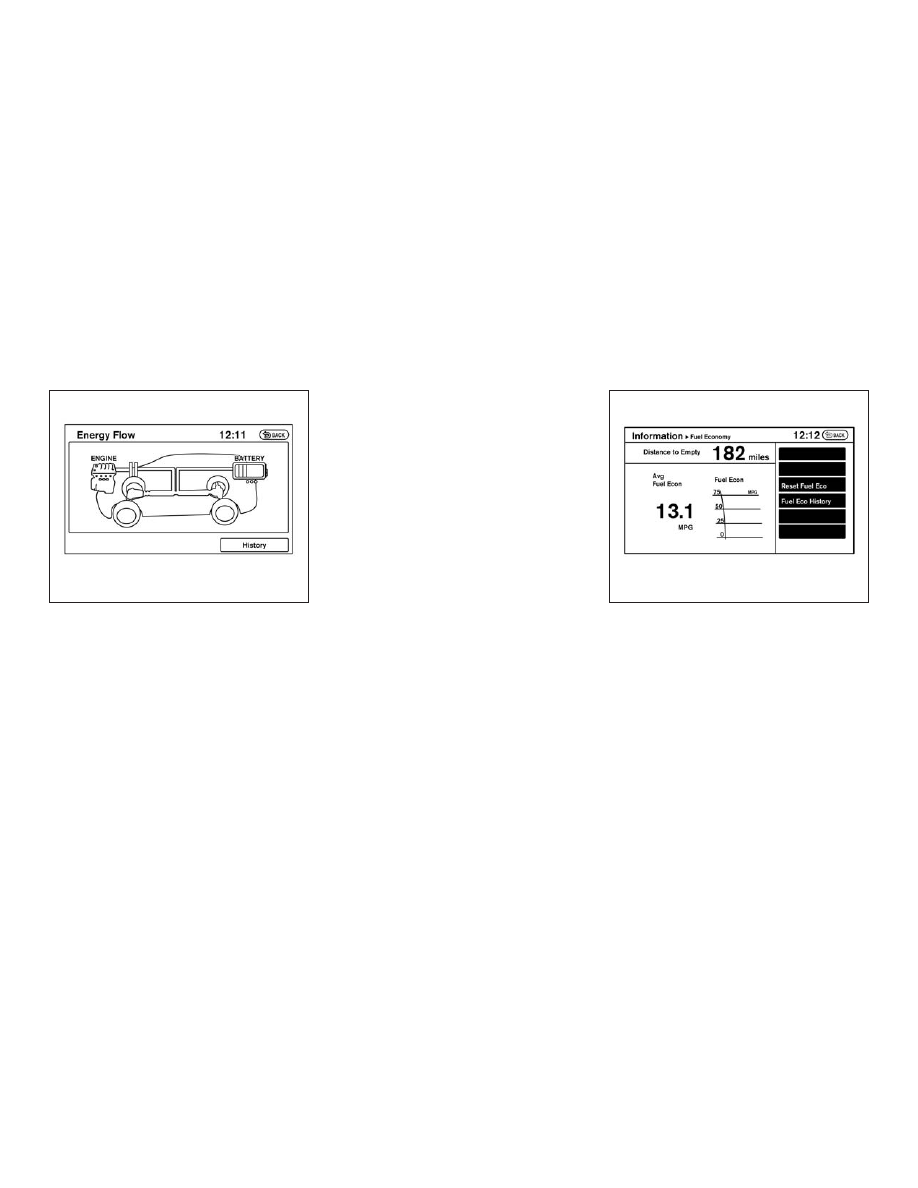

Energy Flow
(models with navigation system) . . . . . . . . . . . . . . . HEV-6

Fuel Economy
(models with navigation system) . . . . . . . . . . . . . . . HEV-7

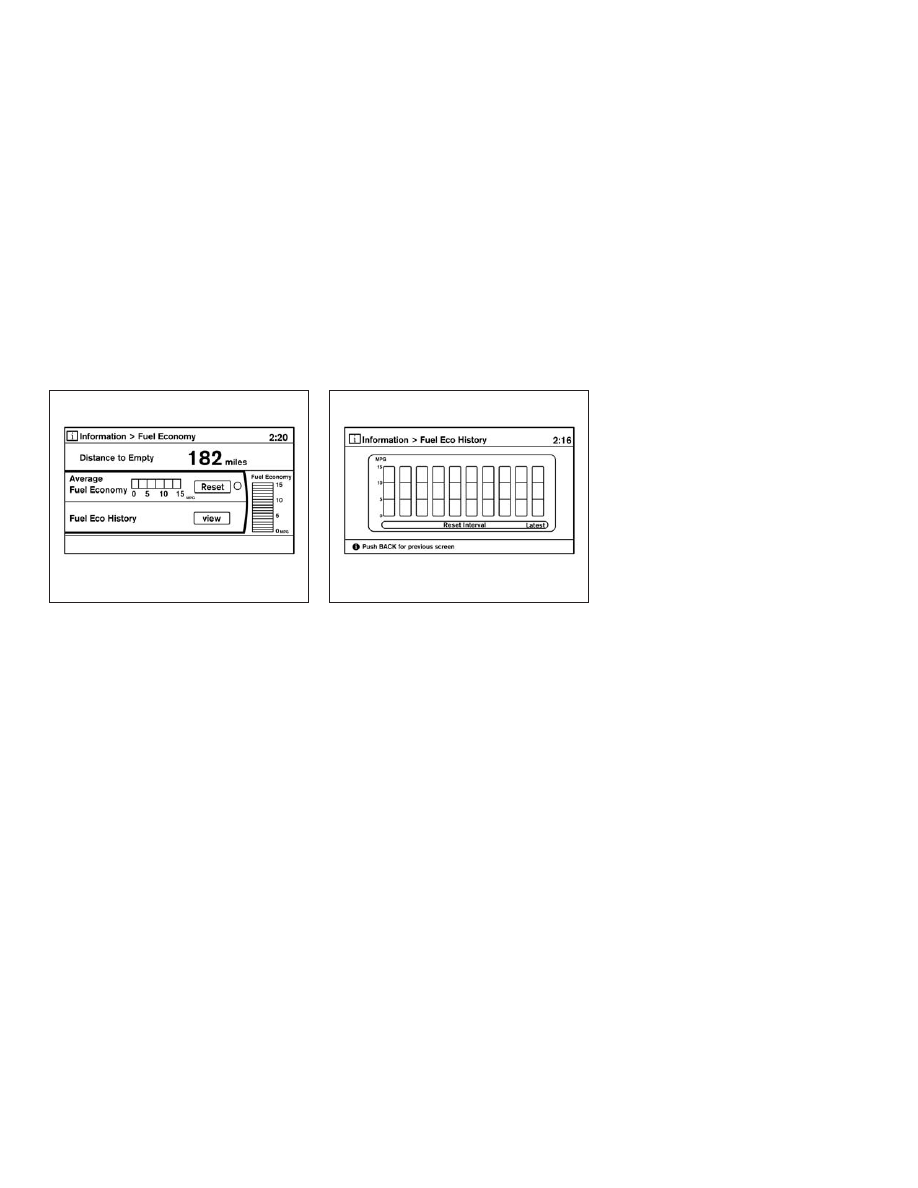

Fuel Economy
(models without navigation system) . . . . . . . . . . . . HEV-8

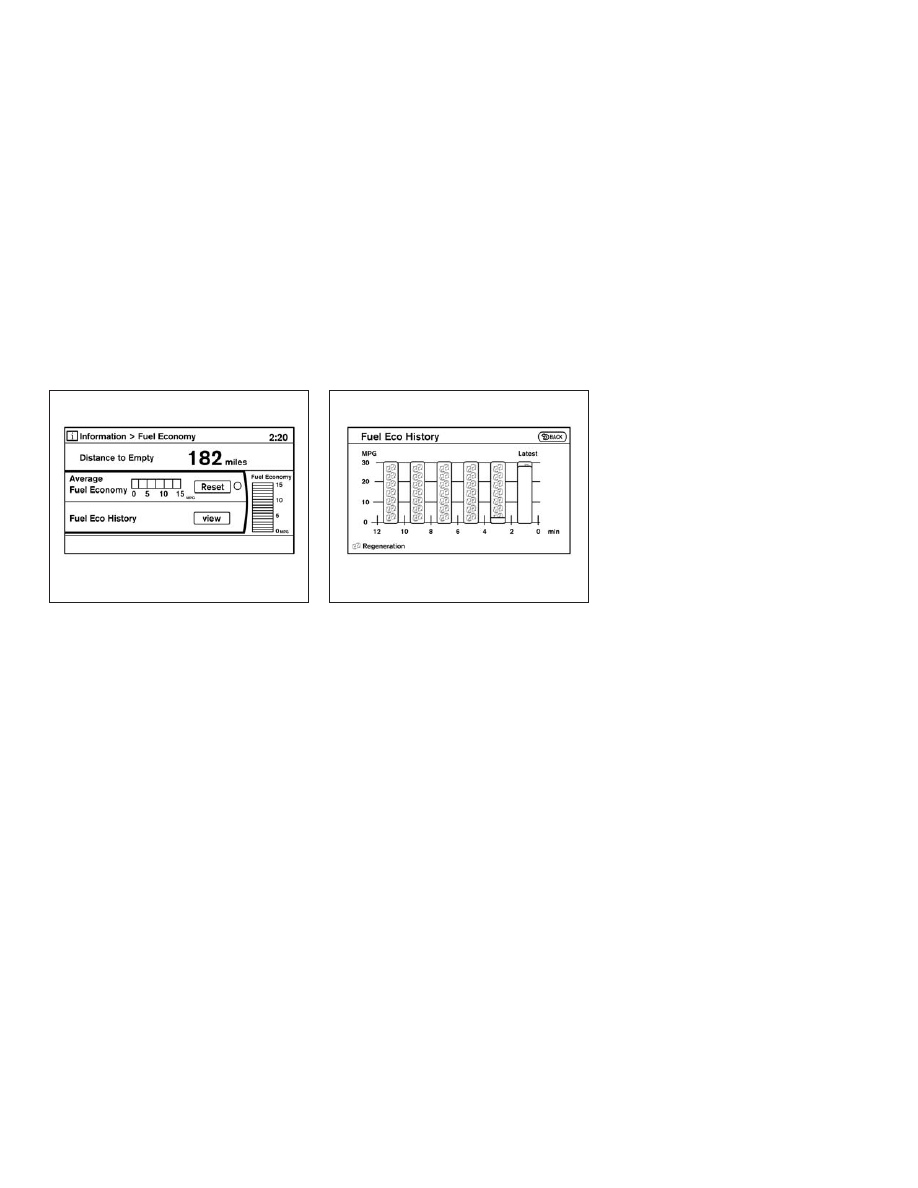

Fuel economy history
(models with navigation system) . . . . . . . . . . . . . . . HEV-8
Fuel economy history
(models without navigation system) . . . . . . . . . . . . HEV-9

Regenerative brake . . . . . . . . . . . . . . . . . . . . . . . . . . . . HEV-10
Efficient use of your vehicle . . . . . . . . . . . . . . . . . . . . . HEV-10
Hybrid vehicle precautions. . . . . . . . . . . . . . . . . . . . . . HEV-10

High-voltage components and their locations . . HEV-10
Hybrid vehicle characteristics . . . . . . . . . . . . . . . . HEV-12

The NISSAN PUREDRIVE™ Hybrid System
combines the power of a gasoline engine and an
electric motor to help minimize fuel consumption
and emissions.

Depending on driving conditions, the vehicle runs
on a combination of the gasoline engine and the
electric motor, whichever is best for those condi-
tions.

Because the gasoline engine charges the
Lithium-ion (Li-ion) battery as needed, the battery
does not have to be charged from an outside
source like an all-electric vehicle.

WARNING

If you continue to drive the vehicle while
the warning is displayed, the hybrid sys-
tem may become temporarily inoperative
and the system can not provide power to
the wheels. This can result in reduced or
zero vehicle speed. The reduced speed or
zero speed may be lower than other traf-
fic, which could increase the chance of a
collision. If the vehicle cannot maintain a
safe driving speed, pull to the side of the
road in a safe area. If this occurs, place the
shift lever in the “P” position, ignition in
the READY position with the vehicle
stopped until the display turns off. The
Hybrid system overheat warning and the
SHIFT “P” warning messages will be alter-
nately displayed. For additional informa-
tion, refer to “Shift to Park” in the “Instru-
ments

and

controls” section

of

this

manual.

WARNING

Your vehicle contains a sealed Lithium ion
(Li-ion) high-voltage battery. If the Li-ion
battery is disposed of improperly, there is
a risk of severe burns and electrical shock
that may result in serious injury or death
and there is also a risk of environmental
damage.

CAUTION

Do not misuse the Li-ion battery (to use
the Li-ion battery for completely another
purpose).

The Li-ion battery is used to drive the electric
motors in the NISSAN PUREDRIVE™ Hybrid
System.

The Li-ion battery has a limited service life. Con-
tact your NISSAN dealer for information about
recycling or disposal of the battery.

NISSAN PUREDRIVE™ HYBRID
SYSTEM

LITHIUM-ION (Li-ion) BATTERY

HEV-2

HEV Overview

WARNING

● The NISSAN PUREDRIVE™ Hybrid Sys-

tem uses high voltage up to approxi-
mately 144 volts. The system can be hot
during and after starting. Be careful of
both the high voltage and the high tem-
perature. Obey the warning labels at-
tached to the vehicle.

● Never disassemble, remove or replace

high-voltage parts and harnesses as
well as their connectors. Doing so can
cause severe burns or electric shock
that may result in serious injury or
death. High-voltage harnesses are col-
ored orange. The vehicle high-voltage
system has no user serviceable parts.
Take your vehicle to a NISSAN dealer
for any necessary maintenance.

● Never try to remove the service plug

located in the trunk. The service plug is
used only when the vehicle is serviced
by trained technicians wearing personal
protection equipment and is part of the
high-voltage system. Touching the ser-
vice plug can cause severe burns or
electric shock that may result in serious
injury or death.

WARNING

In case of a collision:

● If your vehicle is drivable, pull your ve-

hicle off the road, put the transmission
in the P (Park) position, apply the park-
ing brake and turn the NISSAN PURE-
DRIVE™ Hybrid System off.

● Check to see if there are exposed high-

voltage parts and cables. Never touch
the parts and cables. For their locations,
refer to “High-voltage components and
their locations” in this section. To avoid
personal

injury,

never

touch

high-

voltage wiring, connectors, and other
high-voltage parts, such as electric mo-
tor inverter and Li-ion battery. An elec-
tric shock may occur if exposed electric
wires are visible when viewed from in-
side or outside of your vehicle. There-
fore,

never

touch

exposed

electric

wires.

● If the vehicle receives a strong impact to

the floor while driving, stop the vehicle
in a safe location and check the floor.

● Inspect the ground under the vehicle. If

liquid has leaked onto the ground, the
fuel system may have been damaged.
Leave the vehicle as soon as possible.

● Leaks or damage to the Li-ion battery

may result in a fire. If you discover them,
contact emergency services immedi-
ately. Since the fluid leak may be
lithium organic electrolyte from the Li-
ion battery, never touch the fluid leak
inside or outside the vehicle. If the fluid
contacts your skin or eyes, wash it off
immediately with a large amount of wa-
ter and receive immediate medical at-
tention to help avoid serious injury.

● If a fire occurs in the hybrid vehicle,

leave the vehicle as soon as possible.
Only use a type ABC, BC or C fire extin-
guisher that is meant for use on electri-
cal fires. Using water or the incorrect
fire extinguisher can result in serious
injury or death from electrical shock.

● If you are not able to safely assess the

vehicle due to vehicle damage, do not
touch the vehicle. Leave the vehicle and
contact emergency services. Advise first
responders that this is a hybrid vehicle.

HIGH-VOLTAGE CAUTIONS

ROAD ACCIDENT CAUTIONS

HEV Overview

HEV-3

● In the event of an accident that requires

body repair and painting, the vehicle
should be delivered to a NISSAN dealer
to have the Li-ion battery pack and
high-voltage parts such as the inverter,
including the wiring harness, removed
prior to painting. Li-ion battery packs
exposed to heat in the paint booth will
experience capacity loss. Damaged Li-
ion battery packs may also pose safety
risks to untrained mechanics and repair
personnel.

The emergency shut-off system is activated and
the high-voltage system automatically turns off in
the following conditions:

● Front and side collisions in which the air

bags are deployed.

● Certain rear collisions.
● Certain NISSAN PUREDRIVE™ Hybrid Sys-

tem malfunctions

For the above collisions and the certain hybrid
system malfunctions, the READY to drive indica-
tor light will turn off. For additional information,
refer to “Warning/indicator lights and audible
reminders” in the “Instruments and controls” sec-
tion of this manual.

The emergency shut-off activates for the above
collisions to minimize risk of an event that could
cause injury or an accident. If the emergency
shut-off system activates, the hybrid system may
not switch to READY to drive position. Contact a
NISSAN dealer. Even if the ignition switch is
switched to READY to drive position, the system
may shut off suddenly. Therefore, drive cautiously
to the nearest NISSAN dealer or contact a
NISSAN dealer as soon as possible.

To start the NISSAN PUREDRIVE™ Hybrid Sys-
tem, depress the brake pedal and place the igni-
tion switch in the ON position when the transmis-
sion is in the P (Park) position.

CAUTION

Do not start the system in N (Neutral)
position under cold condition of the sys-
tem. Start in the P (Park) position in that
case.

The READY to drive indicator light

flashes

until the hybrid system is ready to drive.

If starting in a low temperature environment, the
flashing time of the READY to drive indicator light
becomes longer. It cannot move out from P range
during flashing.

When the READY to drive indicator light
illuminates, the vehicle can be driven, even if the
gasoline engine is not running.

NOTE:

The gasoline engine starts and stops auto-
matically. It may stop during deceleration
or when the vehicle is stopped.

EMERGENCY SHUT-OFF SYSTEM

OPERATION OF THE HYBRID
SYSTEM

HEV-4

HEV Overview

The gasoline engine may automatically run in the
following conditions:

● The level of remaining charge in the Li-ion

battery is low. The engine runs to charge the
Li-ion battery and to provide power to drive
the vehicle.

● The temperature of the engine coolant is

low.

● When the A/C is used.
● When L (Low) position is engaged and Over

Drive is off.

● When opening the door.
● When engine hood is opened.
● When applying the brakes.
● Based on driving conditions.
● The shift lever is shifted to the P (Park)

position, the driver’s seat belt is released
and the driver’s side door is then opened.

The hybrid system operates as follows based on
driving conditions and the Li-ion battery charge.

The engine is hard to stop during these driving
conditions:

● When the A/C is on and outside tempera-

ture is high/low.

● When repeatedly starting and stopping the

engine.

STARTING AND SLOW SPEED
DRIVING

In some cases, the vehicle can be driven by
electric motor during extremely slow speed
creep, but the engine starts when accelerating or
releasing the brakes.

MEDIUM OR HIGH SPEED DRIVING

The system automatically controls the gasoline
engine and electric motor in order to obtain the
optimum fuel mileage and performance, depend-
ing on the driving situation and available Li-ion
battery charge.

When the remaining battery level is low, the Li-ion
battery is charged by the electric motor that is
driven to generate electric power while the ve-
hicle is driving.

RAPID ACCELERATION

The vehicle is accelerated using both the gaso-
line engine and the electric motor depending on
the available Li-ion battery charge.

DECELERATION AND BRAKING

The Li-ion battery is charged by the electric mo-
tor that changes the energy of the rotating
wheels into electric power. For additional infor-
mation, refer to “Regenerative brake” in this sec-
tion.

STOPPING

The gasoline engine may stop running to save
fuel depending on the available Li-ion battery
charge.

HEV Overview

HEV-5

The NISSAN PUREDRIVE™ Hybrid System
monitors the status of power being sent to the
electric motor and the Li-ion battery state of
charge. The status is shown on the assist charge
gauge

in

the

meter

and

the

energy

flow/remaining Li-ion battery charge in the ve-
hicle information display. System status can also
be shown on the navigation system display (if so
equipped) and the meter when the screen is in
the energy flow mode or energy/fuel history
mode.

ASSIST CHARGE GAUGE

This meter displays the actual electric motor
power consumption and the charging power to
the Li-ion battery.

For additional information, refer to “Assist charge
gauge” in the “Instruments and controls” section.

ENERGY FLOW (models with
navigation system)

When you use this system, make sure the hybrid
system is in the READY to drive mode. For addi-
tional information, refer to “Operation of the hy-
brid system” in this section.

If you use the system with the hybrid sys-
tem off (ignition switch placed in the ACC
position) for a long time, it will discharge
the 12-volt battery power, and the hybrid
system will not start.

Energy monitor for various operating modes can
be displayed on the navigation system monitor
and the meter.

Push the INFO button on the control panel, high-
light the “Energy Flow” key on the display using
the NISSAN controller, and push the ENTER
button.

LIC2544

ENERGY MONITORS

HEV-6

HEV Overview

This is an example of the Energy Flow display.
The Energy Flow display changes, depending on
the following operating conditions. The graphic
indicates the amount of power in the Li-ion bat-
tery.

The following are displayed on the Energy Flow
screen:

● When the vehicle is powered only by the

electric motor or gasoline engine.

● When the vehicle is powered by both the

electric motor and the gasoline engine.

● When the vehicle is charging the Li-ion bat-

tery with the regenerative brake and gaso-
line engine.

● When the vehicle is powered by the gaso-

line engine and is charging the Li-ion battery.

● When there is no Energy Flow in the vehicle

The Energy Flow and remaining Li-ion battery
charge can be also shown on the vehicle infor-
mation display. For additional information, refer to
“Trip computer” in the “Instruments and controls”
section.

FUEL ECONOMY (models with
navigation system)

Press the INFO button then touch the FUEL
ECONOMY key on the display screen.

This screen displays the rate of fuel consumption
and distance to empty.

NJE0003

NJE0013

HEV Overview

HEV-7

FUEL ECONOMY (models without
navigation system)

Press the INFO button. Using the NISSAN con-
troller, select FUEL ECONOMY menu option.

This screen displays the rate of fuel consumption
and distance to empty.

FUEL ECONOMY HISTORY (models
with navigation system)

The Fuel Economy History screen appears in the
display with the navigation system when the
screen is in the Fuel Economy History mode.

1. Push the INFO button on the control panel

and highlight the “Energy Flow” key on the
display using the NISSAN controller. Then
push the ENTER button.

2. Highlight the “History” key, and push the

ENTER button.

The Fuel Economy History can be displayed on
the navigation system monitor. This displays the
vehicle’s average fuel consumption and regen-
erative electric power at 2 minute intervals.

The displayed values on the screen indicate gen-
eral driving conditions. Accuracy varies with driv-
ing habits and road conditions.

1. Regenerated energy in the past 12 minutes:

The regenerated energy in the past 12 min-
utes is indicated with symbols. One symbol
indicates 30 watt-hour. The energy of
30 watt-hour illuminates a 30 watt bulb for
an hour.

2. Fuel consumption in the past 12 minutes:

Fuel consumption in the past 12 minutes is
displayed.

3. Current fuel consumption (Latest column):

The current fuel consumption is calculated
and displayed based on distance and fuel
consumption.

NOTE:

Information shown in the yellow column
means current (within 2 minutes) and infor-
mation shown in the blue columns means
past (more than 2 minutes).

NJE0012

NJE0008

HEV-8

HEV Overview

FUEL ECONOMY HISTORY (models
without navigation system)

The Fuel Economy History screen appears when
the display screen is in the Fuel Economy History
mode.

1. Press the INFO button on the control panel.

2. Select the FUEL ECONOMY on the vehicle

information display. This will display fuel
economy information.

3. The Fuel Eco History can be displayed by

touching the VIEW key on the display
screen. This displays the vehicle’s average
fuel consumption and regenerative electric
power at 2 minute intervals.

The displayed values on the screen indicate gen-
eral driving conditions. Accuracy varies with driv-
ing habits and road conditions.

● Regenerated energy in the past 12 minutes:

The regenerated energy in the past 12 min-
utes is indicated with symbols. One symbol
indicates 30 watt-hour. The energy of
30 watt-hour illuminates a 30 watt bulb for
an hour.

● Fuel consumption in the past 12 minutes:

Fuel consumption in the past 12 minutes is
displayed.

● Current fuel consumption (Latest column):

The current fuel consumption is calculated
and displayed based on distance and fuel
consumption.

NOTE:

Information shown in the yellow column
means current (within 2 minutes) and infor-
mation shown in the blue columns means
past (more than 2 minutes).

NJE0012

NJE0010

HEV Overview

HEV-9
