● Right after inflation, several side air bag

and curtain air bag system components
will be hot. Do not touch them; you may
severely burn yourself.

● No unauthorized changes should be

made to any components or wiring of
the side air bag and curtain air bag
systems. This is to prevent damage to or
accidental inflation of the side air bag
and curtain air bag or damage to the
side air bag and curtain air bag systems.

● Do not make unauthorized changes to

your vehicle’s electrical system, sus-
pension system or side panel. This
could affect proper operation of the
side air bag and curtain air bag systems.

● Tampering with the side air bag system

may result in serious personal injury.
For example, do not change the front
seats by placing material near the seat-
backs or by installing additional trim
material, such as seat covers, around
the side air bag.

● Work around and on the side air bag

and curtain air bag system should be
done by a NISSAN dealer. Installation
of electrical equipment should also be
done by a NISSAN dealer. The SRS wir-
ing harnesses* should not be modified
or disconnected. Unauthorized electri-
cal test equipment and probing devices
should not be used on the side air bag
or curtain air bag system.

* The SRS wiring harness connectors are
yellow and orange for easy identification.

When selling your vehicle, we request that you
inform the buyer about the side air bag and
curtain air bag systems and guide the buyer to
the appropriate sections in this Owner’s Manual.

Seat belts with pretensioners (Front
seats)

WARNING

● The pretensioners cannot be reused af-

ter activation. They must be replaced
together with the retractor and buckle
as a unit.

● If the vehicle becomes involved in a

collision but a pretensioner is not acti-
vated, be sure to have the pretensioner
system checked and, if necessary, re-
placed by your NISSAN dealer.

● No unauthorized changes should be

made to any components or wiring of
the pretensioner system. This is to pre-
vent damage to or accidental activation
of the pretensioners. Tampering with
the pretensioner system may result in
serious personal injury.

● Work around and on the pretensioner

system should be done by a NISSAN
dealer. Installation of electrical equip-
ment should also be done by a NISSAN
dealer.

Unauthorized

electrical

test

equipment and probing devices should
not be used on the pretensioner system.

● If you need to dispose of a pretensioner

or scrap the vehicle, contact a NISSAN
dealer. Incorrect disposal procedures
could cause personal injury.

The pretensioner system may activate with the
supplemental air bag system in certain types of
collisions. Working with the seat belt retractor, the
pretensioner helps tighten the seat belt when the
vehicle becomes involved in certain types of colli-
sions, helping to restrain front seat occupants.

Safety—Seats, seat belts and supplemental restraint system

1-51

The pretensioner is encased with the seat belt
retractor. These seat belts are used the same way
as conventional seat belts.

When a pretensioner activates, smoke is re-
leased and a loud noise may be heard. This
smoke is not harmful and does not indicate a fire.
Care should be taken not to inhale it, as it may
cause irritation and choking. Those with a history
of a breathing condition should get fresh air
promptly.

After pretensioner activation, load limiters allow
the seat belt to release webbing (if necessary) to
reduce forces against the chest.

The supplemental air bag warning light

is

used to indicate malfunctions in the pretensioner
system.

(See

⬙SUPPLEMENTAL AIR BAG

WARNING LIGHT

⬙ in this section for more de-

tails.) If the operation of the supplemental air bag
warning light indicates there is a malfunction,
have the system checked by a NISSAN dealer.

When selling your vehicle, we request that you
inform the buyer about the pretensioner system
and guide the buyer to the appropriate sections
in this Owner’s Manual.

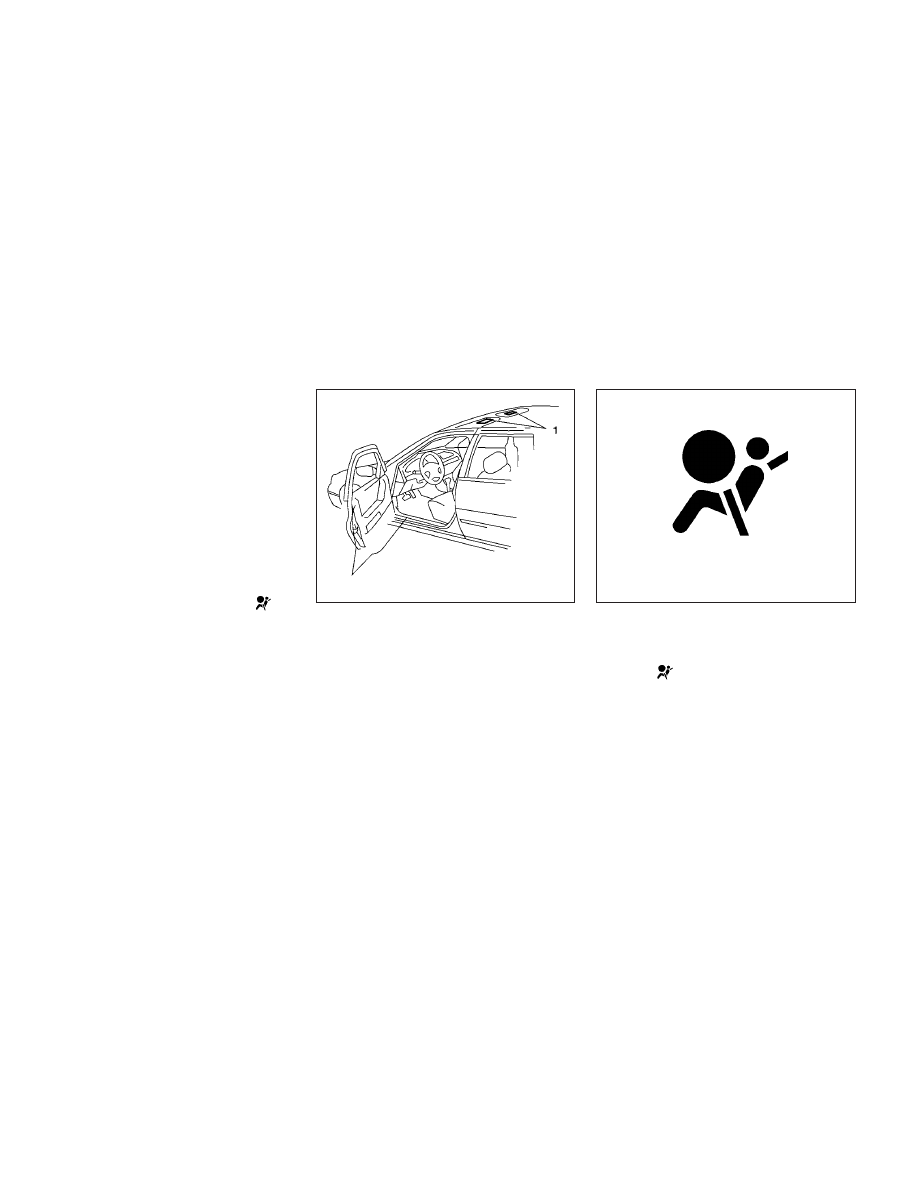

1.

SRS Air Bag Warning Labels (located
on the sun visors)

SUPPLEMENTAL AIR BAG
WARNING LABELS

Warning labels about the supplemental front-
impact air bag system are placed in the vehicle as
shown in the illustration.

SUPPLEMENTAL AIR BAG
WARNING LIGHT

The

supplemental

air

bag

warning

light,

displaying

in the instrument panel, moni-

tors the circuits for the air bag systems, preten-
sioners and all related wiring.

When the ignition is placed in the ON or START
position, the supplemental air bag warning light
illuminates for about 7 seconds and then turns
off. This means the system is operational.

WRS0895

LRS0100

1-52

Safety—Seats, seat belts and supplemental restraint system

If any of the following conditions occur, the front
air bag, side air bag and curtain air bag and
pretensioner systems need servicing:

● The supplemental air bag warning light re-

mains on after approximately 7 seconds.

● The supplemental air bag warning light

flashes intermittently.

● The supplemental air bag warning light does

not come on at all.

Under these conditions, the front air bag, side air
bag and curtain air bag or pretensioner systems
may not operate properly. They must be checked
and repaired. Take your vehicle to the nearest
NISSAN dealer.

WARNING

If the supplemental air bag warning light
is on, it could mean that the front air bag,
side air bag, curtain air bag and/or preten-
sioner systems will not operate in an ac-
cident. To help avoid injury to yourself or
others, have your vehicle checked by a
NISSAN dealer as soon as possible.

Repair and replacement procedure

The front air bags, side air bags, curtain air bags
and pretensioners are designed to inflate on a
one-time-only basis. As a reminder, unless it is
damaged, the supplemental air bag warning light
remains illuminated after inflation has occurred.
Repair and replacement of these supplemental
air bag systems should be done only by a
NISSAN dealer.

When maintenance work is required on the ve-
hicle, the front air bags, side air bags, curtain air
bags, pretensioners and related parts should be
pointed out to the person performing the mainte-
nance. The ignition should always be in the LOCK
position when working under the hood or inside
the vehicle.

WARNING

● Once a front air bag, side air bag, or

curtain air bag has inflated, the air bag
module will not function again and
must be replaced. Additionally, the ac-
tivated pretensioners must also be re-
placed. The air bag module and preten-
sioners

should

be

replaced

by

a

NISSAN dealer. The air bag module and
pretensioners cannot be repaired.

● The front air bag, side air bag, curtain

air bag systems and the pretensioner
system

should

be

inspected

by

a

NISSAN dealer if there is any damage to
the front end or side portion of the
vehicle.

● If you need to dispose of a supplemen-

tal air bag or pretensioners or scrap the
vehicle, contact a NISSAN dealer. Incor-
rect disposal procedures could cause
personal injury.

Safety—Seats, seat belts and supplemental restraint system

1-53

2 Instruments and controls

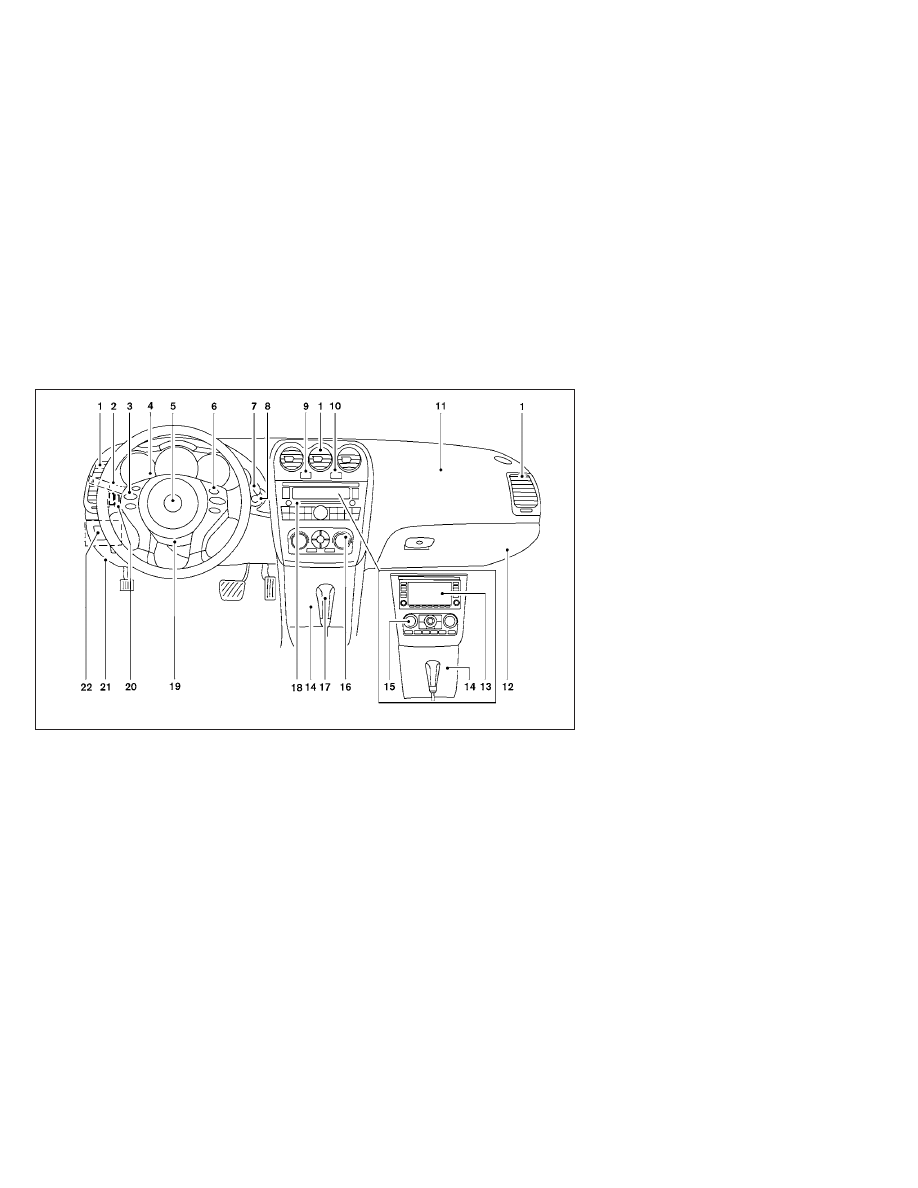

Instrument panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

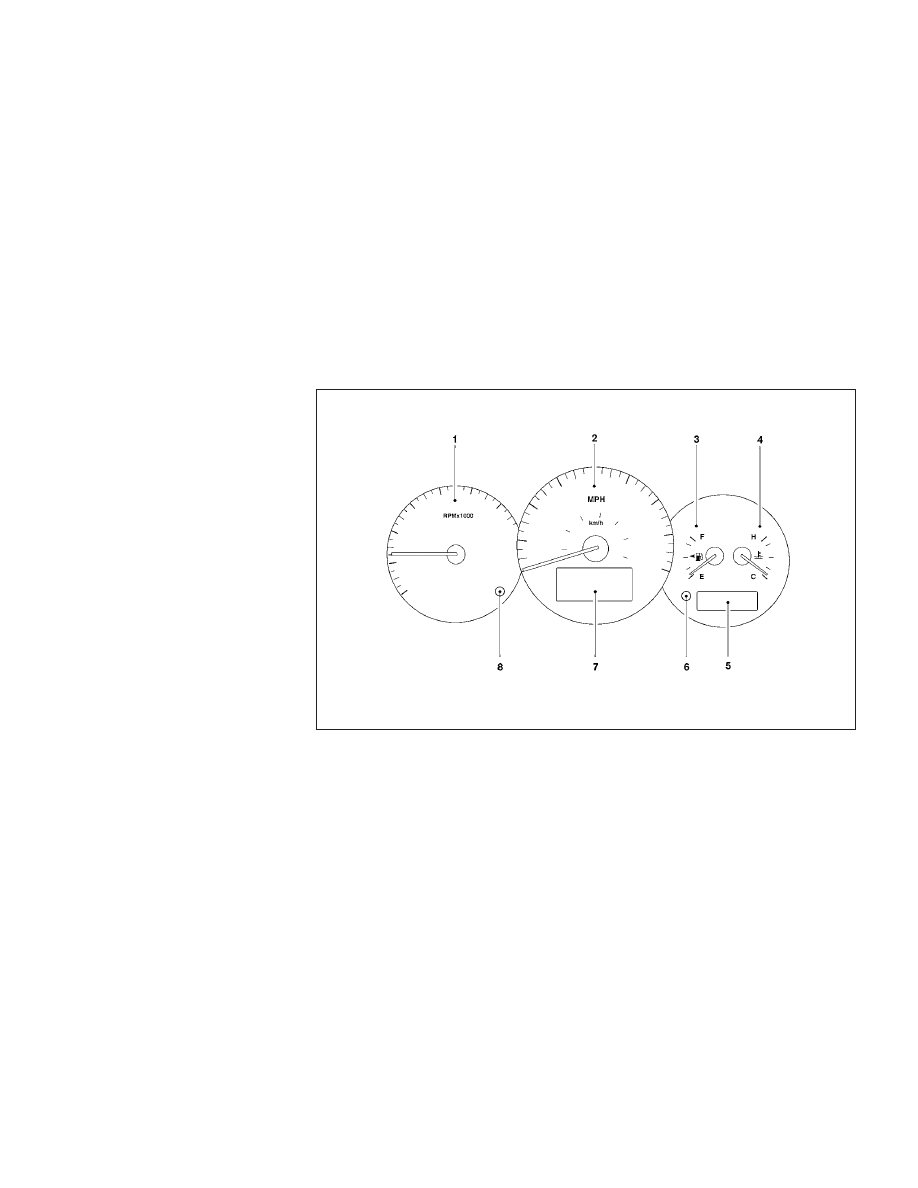

Meters and gauges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

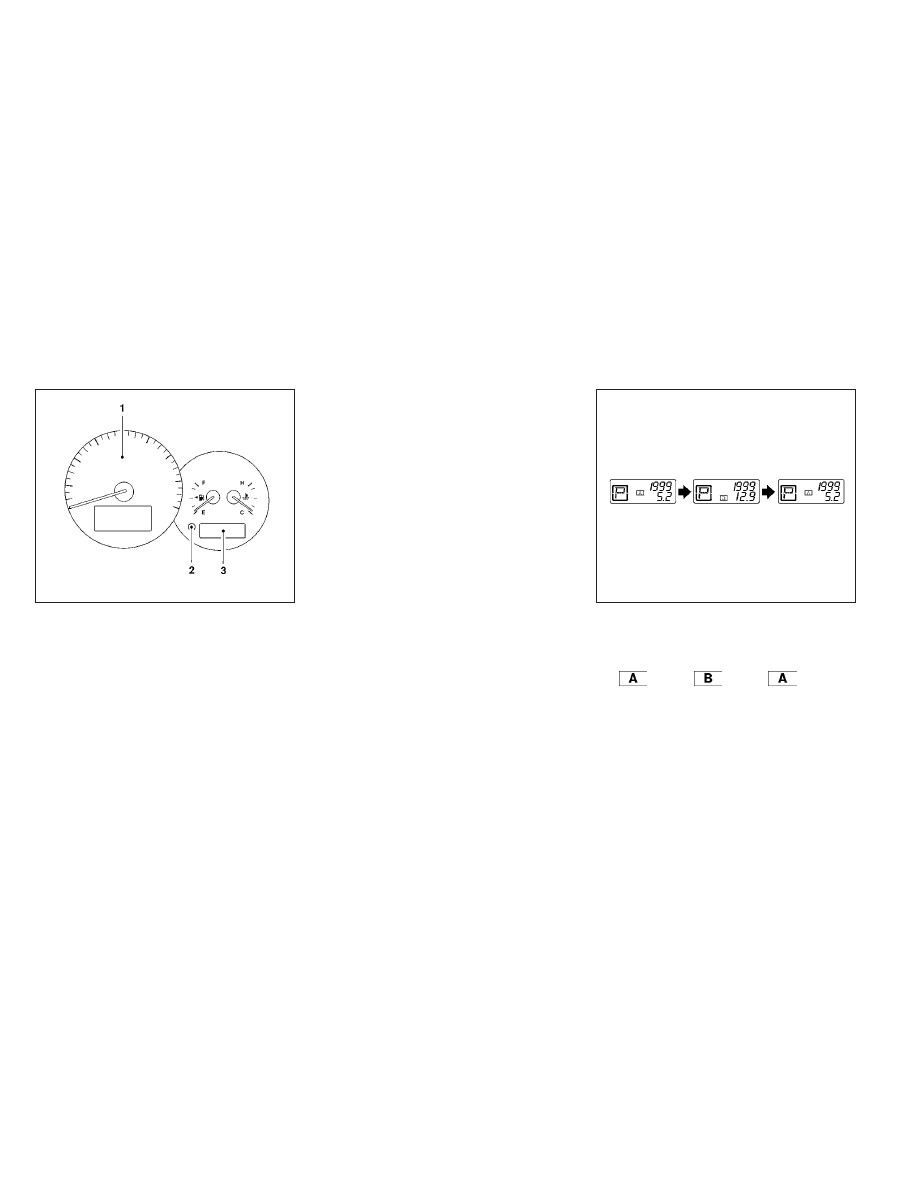

Speedometer and odometer . . . . . . . . . . . . . . . . . . . . . 2-4

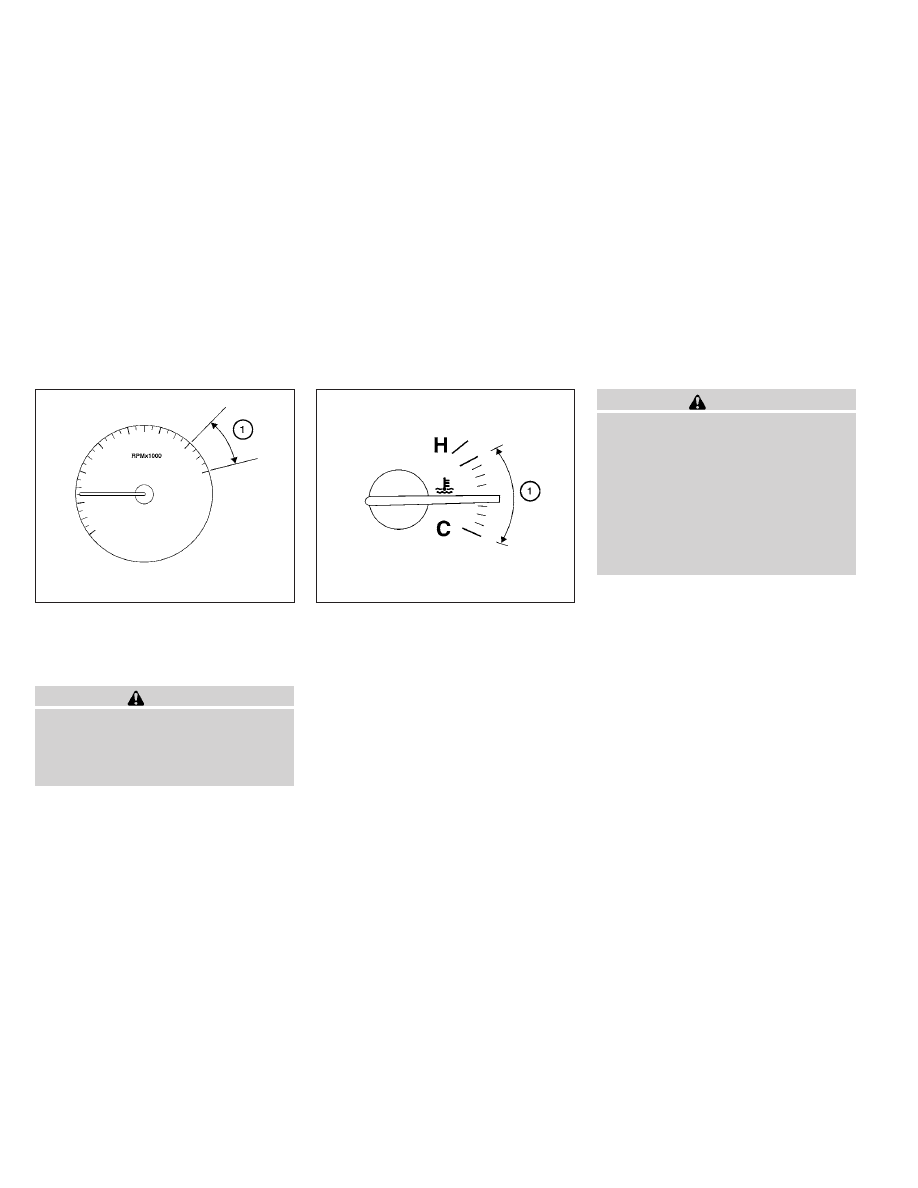

Tachometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
Engine coolant temperature gauge . . . . . . . . . . . . . . . 2-5

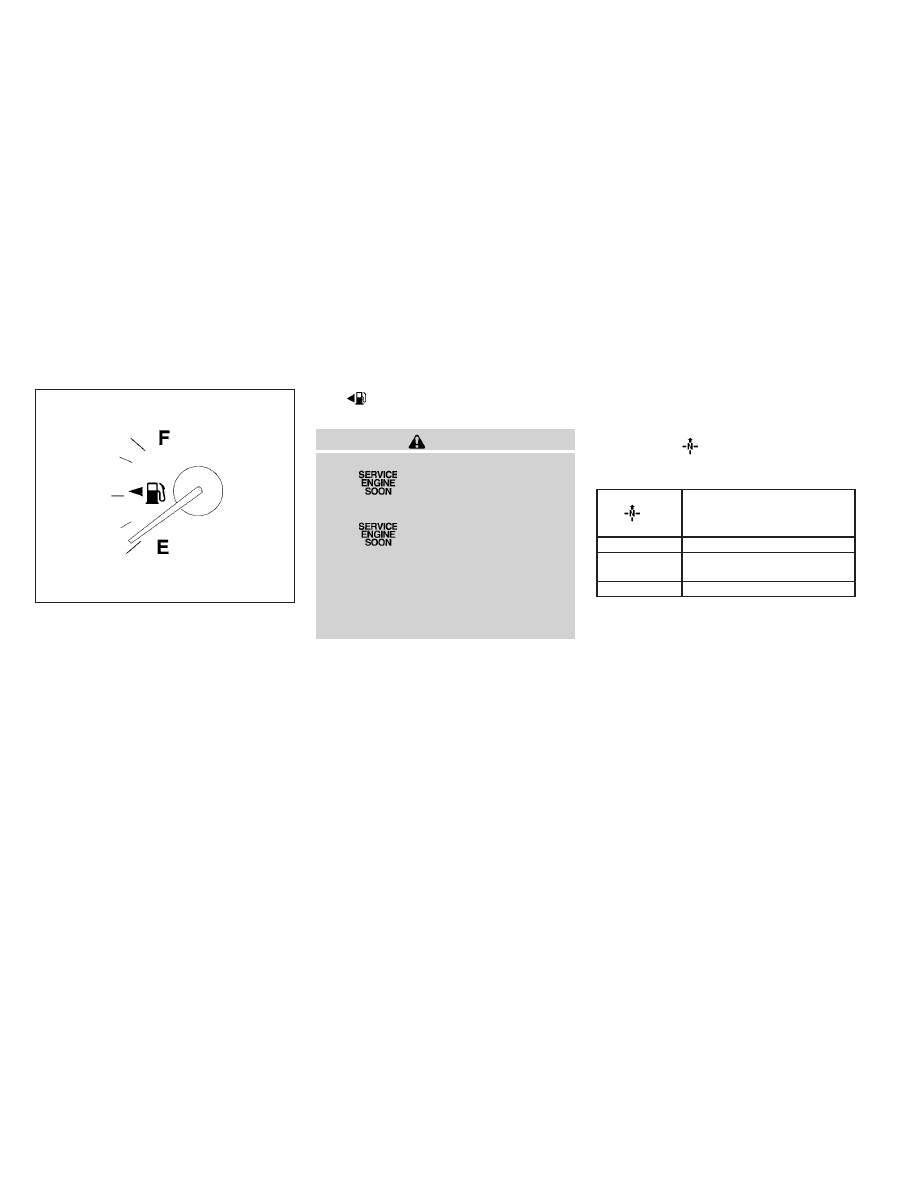

Fuel gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

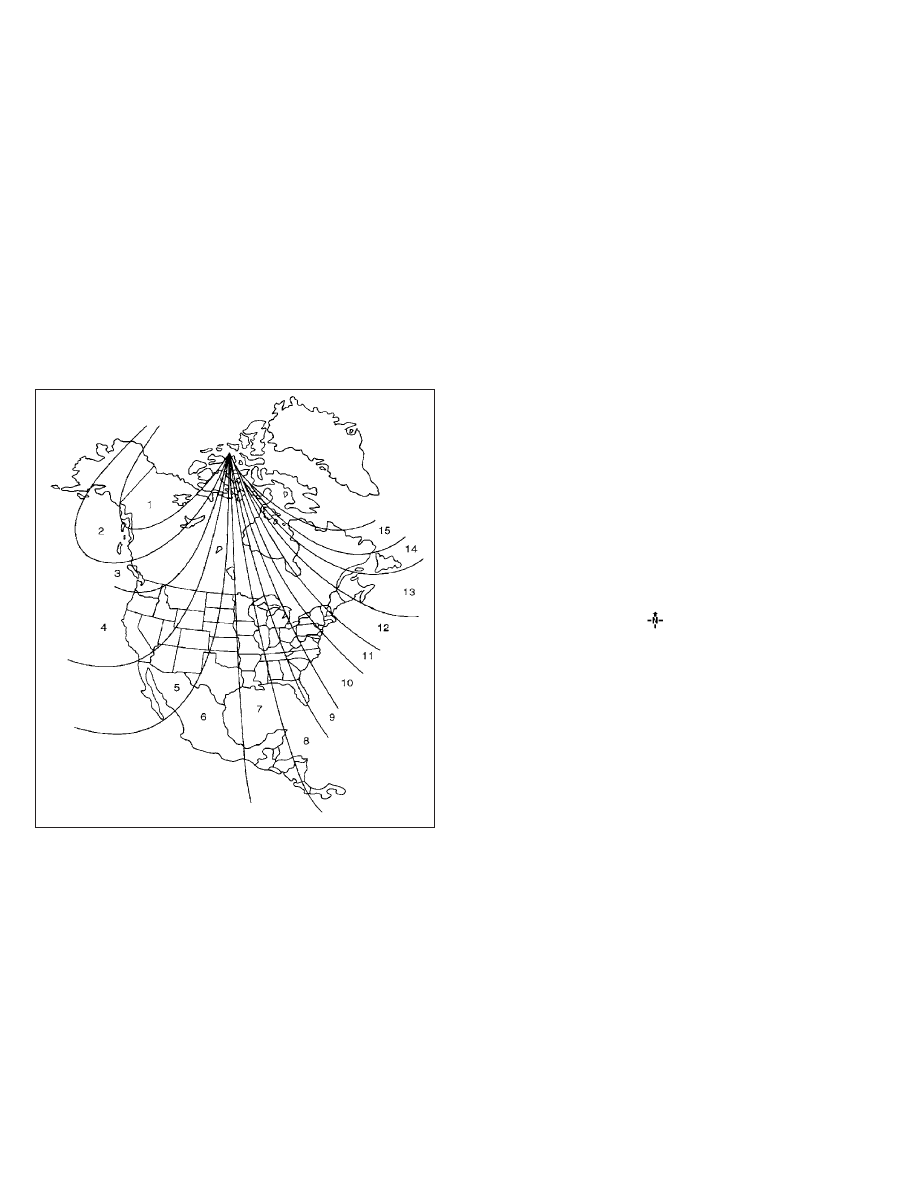

Compass display (if so equipped) . . . . . . . . . . . . . . . . . . . 2-6

Compass display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

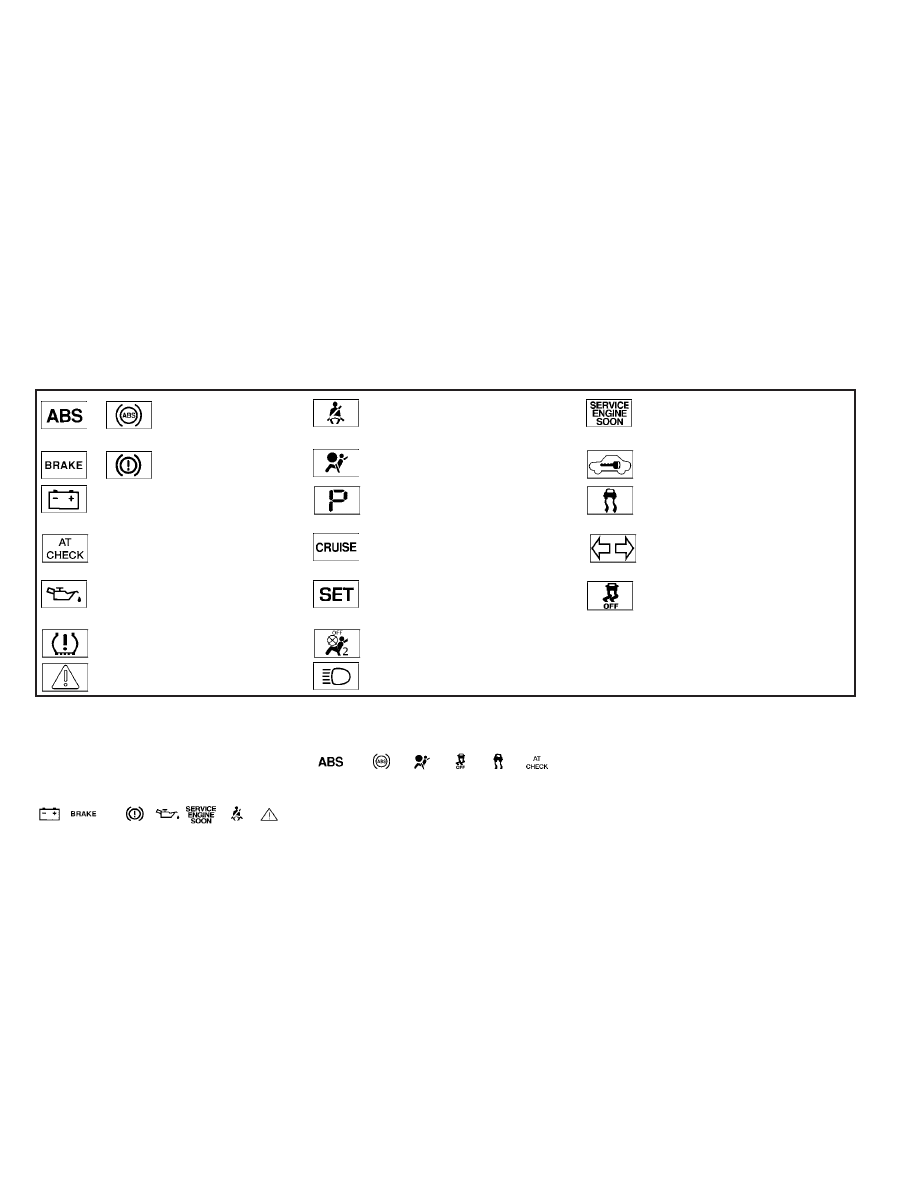

Warning/indicator lights and audible reminders . . . . . . 2-10

Checking bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Warning lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Indicator lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
Audible reminders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

Vehicle information display. . . . . . . . . . . . . . . . . . . . . . . . . 2-17

How to use the Vehicle Information Display . . . . . . . 2-17

Security systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25

Vehicle security system. . . . . . . . . . . . . . . . . . . . . . . . . 2-25
NISSAN vehicle immobilizer system . . . . . . . . . . . . . 2-26

Windshield wiper and washer switch . . . . . . . . . . . . . . . 2-27

Switch operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-27

Rear window and outside mirror (if so equipped)
defroster switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28
Headlight and turn signal switch. . . . . . . . . . . . . . . . . . . . 2-29

Xenon headlights (if so equipped) . . . . . . . . . . . . . . . 2-29
Headlight control switch. . . . . . . . . . . . . . . . . . . . . . . . 2-30
Daytime running light system (Canada only) . . . . . . 2-32
Instrument brightness control . . . . . . . . . . . . . . . . . . . 2-33
Turn signal switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33
Fog light switch (if so equipped) . . . . . . . . . . . . . . . . 2-34

Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-34
Heated seats (if so equipped). . . . . . . . . . . . . . . . . . . . . . 2-34
Vehicle Dynamic Control (VDC) off switch. . . . . . . . . . . 2-35
Power outlet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-36
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37

Map pockets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
Seatback pockets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
Storage pouch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
Sunglasses holder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38
Cup holders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38
Glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39
Console box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
Covered storage box. . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
Grocery hooks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-41
Cargo net (if so equipped). . . . . . . . . . . . . . . . . . . . . . 2-41

Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42

Power windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-42

Moonroof (if so equipped) . . . . . . . . . . . . . . . . . . . . . . . . . 2-44

Automatic moonroof . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-44

Interior light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-46

Console light (if so equipped) . . . . . . . . . . . . . . . . . . . 2-47

Map lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48
Trunk light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-48

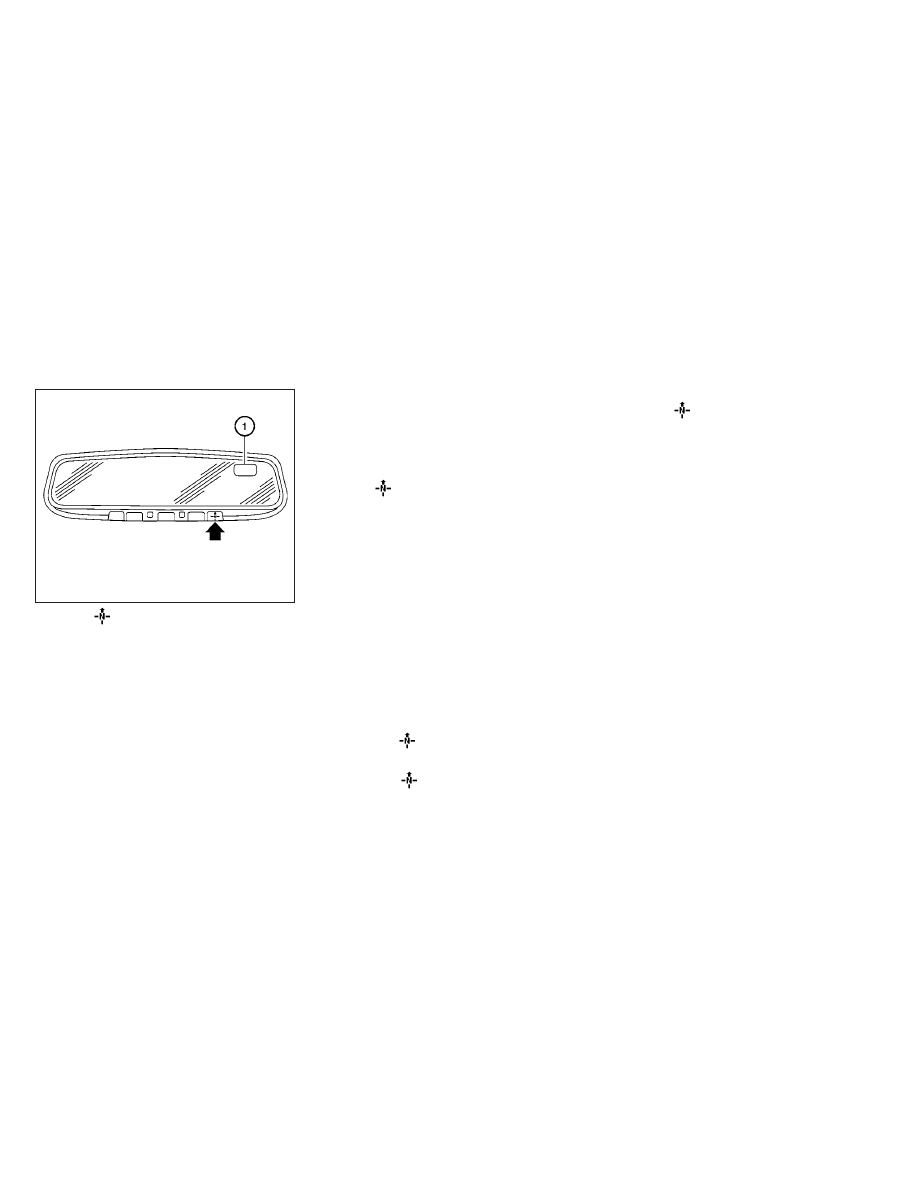

HomeLink

姞 universal transceiver (if so equipped). . . . .2-48

Programming HomeLink

姞. . . . . . . . . . . . . . . . . . . . . . .2-49

Programming HomeLink

姞 for Canadian

customers and gate openers. . . . . . . . . . . . . . . . . . . . 2-50
Operating the HomeLink

姞 universal

transceiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51
Programming trouble-diagnosis . . . . . . . . . . . . . . . . . 2-51
Clearing the programmed information . . . . . . . . . . . . 2-51
Reprogramming a single HomeLink

姞 button . . . . . .2-51

If your vehicle is stolen . . . . . . . . . . . . . . . . . . . . . . . . . 2-52

1.

Vents (P. 4-18)

2.

Headlight/fog light (if so equipped)/turn
signal switch (P. 2-29)

3.

Steering wheel switch for audio control
(if so equipped)/Bluetooth

姞 Hands-free

Phone System (if so equipped)
(P. 4-88, P. 4-84, P. 4-98)

4.

Meters and gauges (P. 2-3)

5.

Driver supplemental air bag/horn
(P. 1-38, P. 2-34)

6.

Cruise control main/set switch
(P. 5-18)

7.

Windshield wiper and washer switch
(P. 2-27)

8.

Ignition switch (P. 5-7)

9.

Hazard warning flasher switch (P. 6-2)

10.

Front passenger air bag status light
(P. 1-47)

11.

Front passenger supplemental air bag
(P. 1-38)

12.

Glove box (P. 2-39)

13.

Navigation system* (if so equipped)
(P. 4-2)

14.

Covered storage box (P. 2-40)

15.

Heater and air conditioner (automatic)
(P. 4-26)

16.

Heater and air conditioner (manual)
(P. 4-18)

17.

Shift selector (P. 5-12)

18.

Audio system controls (P. 4-29)

19.

Tilt/telescopic steering wheel controls
(P. 3-21)

20.

Vehicle information display controls
(P. 2-17)

21.

Hood release (P. 3-17)

WIC1598

INSTRUMENT PANEL

2-2

Instruments and controls

22.

Trunk opener (P. 3-17)
Vehicle Dynamic Control (VDC) OFF
switch (P. 2-35)
NISSAN Intelligent Key

姞 port (P. 5-7)

*: Refer to the separate Navigation System Own-
er’s Manual (if so equipped).

See the page number indicated in paren-
theses for operating details.

1.

Tachometer

2.

Speedometer

3.

Fuel gauge

4.

Engine coolant temperature gauge

5.

Odometer/twin trip odometer

6.

Twin trip odometer change button

7.

Vehicle information display

8.

Instrument brightness control

WIC1259

METERS AND GAUGES

Instruments and controls

2-3

1.

Speedometer

2.

Change button

3.

Odometer/twin trip odometer

SPEEDOMETER AND ODOMETER

Speedometer

The speedometer

䊊

1

indicates vehicle speed in

miles per hour (MPH) and kilometers per hour
(km/h).

Odometer/Twin trip odometer

The odometer/twin trip odometer is displayed
when the ignition switch is placed in the ON
position.

The odometer records the total distance the ve-
hicle has been driven.

The twin trip odometer records the distance of
individual trips.

Changing the display:

Pushing the change button changes the display
as follows:

Trip

→ Trip

→ Trip

Resetting the trip odometer:

Pushing the change button for more than 1 sec-
ond resets the currently displayed trip odometer
to zero.

WIC1418

WIC1261

2-4

Instruments and controls

TACHOMETER

The tachometer indicates engine speed in revo-
lutions per minute (rpm). Do not rev engine into
the red zone

䊊

1

.

CAUTION

When engine speed approaches the red
zone, shift to a higher gear or reduce en-
gine speed. Operating the engine in the
red

zone

may

cause

serious

engine

damage.

ENGINE COOLANT TEMPERATURE
GAUGE

The gauge indicates the engine coolant tempera-
ture. The engine coolant temperature is within the
normal range

䊊

1

when the gauge needle points

within the zone shown in the illustration.

The engine coolant temperature varies with the
outside air temperature and driving conditions.

CAUTION

If the gauge indicates coolant tempera-
ture near the hot (H) end of the normal
range, reduce vehicle speed to decrease
temperature. If the gauge is over the nor-
mal range, stop the vehicle as soon as
safely possible. If the engine is over-
heated, continued operation of the ve-
hicle may seriously damage the engine.
See “If your vehicle overheats” in the “In
case of emergency” section for immediate
action required.

LIC1058

LIC1386

Instruments and controls

2-5

FUEL GAUGE

The gauge indicates the approximate fuel level
in the tank.

The gauge may move slightly during braking,
turning, acceleration, or going up or down hills.

The gauge needle returns to E (Empty) after the
ignition switch is placed in the OFF position.

The low fuel warning light comes on when the
amount of fuel in the tank is getting low.

Refill the fuel tank before the gauge regis-
ters E (Empty).

The

indicates that the fuel-filler door is

located on the driver’s side of the vehicle.

CAUTION

● If the vehicle runs out of fuel,

the

Malfunction Indicator Light

(MIL) may come on. Refuel as soon as
possible. After a few driving trips,

the

light should turn off. If the

light remains on after a few driving
trips, have the vehicle inspected by a
NISSAN dealer.

● For additional information, see “Mal-

function Indicator Light (MIL)” later in
this section.

This unit measures terrestrial magnetism and in-
dicates the direction of the vehicle’s heading.

With the ignition switch placed in the ON posi-
tion, press the

button as described in the

chart below to activate various features of the
automatic anti-glare rearview mirror.

Push and hold

the
button for about:

Feature:
(Push button again for about 1 sec-
ond to change settings)

1 second

Compass display toggles on/off

5 seconds

Compass zone can be changed to
correct false compass readings

9 seconds

Compass enters calibration mode

For information about the automatic anti-glare
feature, refer to “Automatic anti-glare rearview
mirror” in the “Pre-driving checks and adjust-
ments” section.

LIC1060

COMPASS DISPLAY (if so equipped)

2-6

Instruments and controls

Press the

button for about 1 second when

the ignition switch is placed in the ON position to
toggle the compass display

䊊

1

on or off. The

display will indicate the direction of the vehicle’s
heading.

N: North
E: East
S: South
W: West

If the display reads “C”, calibrate the compass by
driving the vehicle in three complete circles at
less than 5 MPH (8 km/h).

You can also calibrate the compass by driving
your vehicle on your everyday route. The com-
pass will be calibrated once it has tracked three
complete circles.

COMPASS DISPLAY

Press the

button when the ignition switch

is placed in the ON position. The direction will be
displayed.

Zone variation change procedure

The difference between magnetic north and geo-
graphical north is known as variance. In some
areas, this difference can sometimes be great
enough to cause false compass readings. Follow
these instructions to set the variance for your
particular location if this happens:

1. Establish your location on the zone map.

Refer to the illustration. Record your zone
number.

2. Place the ignition switch in the ON position.

3. Press the

button in for 5 seconds until

the current zone entry number is displayed.

4. Press the

button repeatedly until the

desired zone entry number is displayed.

Once the desired zone number is displayed, stop
pressing the

button and the display will

show compass direction within a few seconds.

NOTE:

Use zone number 5 for Hawaii.

LIC1487

Instruments and controls

2-7

● If a magnet is located near the com-

pass or the vehicle is driven where the
terrestrial magnetism is disturbed, the
compass display may not indicate the
correct direction.

● In places where the terrestrial magne-

tism is disturbed, the correction of the
direction starts automatically.

Inaccurate compass direction:

The compass display is equipped with automatic
correction function. If the correct direction is not
shown, follow this procedure.

1. With the display turned on, press and hold

the

switch for about 9 seconds. The

display will read “C.”

2. Calibrate the compass by driving the vehicle

in three complete circles at a maximum
speed of 5 MPH (8 km/h).

3. After completing the circles the display

should return to normal.

● If the compass deviates from the correct

indication soon after repeated adjustment,
have the compass checked at an authorized
NISSAN dealer.

WIC0355

2-8

Instruments and controls

● The compass may not indicate the correct

compass point in tunnels or while driving up
or down a steep hill. (The compass returns
to the correct compass point when the ve-
hicle moves to an area where the geomag-
netism is stabilized.)

CAUTION

● Do not install a ski rack, antenna, etc.,

which are attached to the vehicle by
means of a magnet. They affect the op-
eration of the compass.

● When cleaning the mirror, use a paper

towel or similar material dampened
with glass cleaner. Do not spray glass
cleaner directly on the mirror as it may
cause the liquid cleaner to enter the
mirror housing.

Instruments and controls

2-9

or

Anti-lock Braking System (ABS)
warning light

Seat belt warning light and chime

Malfunction Indicator Light (MIL)

or

Brake warning light

Supplemental air bag warning light

Security indicator light

Charge warning light

Continuously Variable Transmission (CVT)
position indicator light

Slip indicator light

Continuously Variable Transmission (CVT)
check warning light

Cruise main switch indicator light

Turn signal/hazard indicator lights

Engine oil pressure warning light

Cruise set switch indicator light

Vehicle Dynamic Control (VDC) OFF indicator
light

Low tire pressure warning light

Front passenger air bag status light

Master warning light

High beam indicator light (blue)

CHECKING BULBS

With all doors closed, apply the parking brake
and place the ignition switch in the ON position
without starting the engine. The following lights
will come on:

,

or

,

,

,

,

The following lights come on briefly and then go
off:

or

,

,

,

,

If any light fails to come on, it may indicate
a burned-out bulb or an open circuit in the
electrical system. Have the system repaired
promptly.

WARNING/INDICATOR LIGHTS AND
AUDIBLE REMINDERS

2-10

Instruments and controls

WARNING LIGHTS

or

Anti-lock Braking

System (ABS)

warning light

When the ignition switch is placed in the ON
position, the Anti-lock Braking System (ABS)
warning light illuminates and then turns off. This
indicates the ABS is operational.

If the ABS warning light illuminates while the
engine is running, or while driving, it may indicate
the ABS is not functioning properly. Have the
system checked by a NISSAN dealer.

If an ABS malfunction occurs, the anti-lock func-
tion is turned off. The brake system then operates
normally, but without anti-lock assistance. See
⬙Brake system⬙ in the ⬙Starting and driving⬙ sec-
tion.

or

Brake warning light

This light functions for both the parking brake and
the foot brake systems.

Parking brake indicator

When the ignition switch is placed in the ON
position, the light comes on when the parking
brake is applied.

Low brake fluid warning light

When the ignition switch is placed in the ON
position, the light warns of a low brake fluid level.
If the light comes on while the engine is running
with the parking brake not applied, stop the ve-
hicle and perform the following:

1. Check the brake fluid level. Add brake fluid

as necessary. See “Brake fluid” in the “Main-
tenance and do-it-yourself” section of this
manual.

2. If the brake fluid level is correct, have the

warning system checked by a NISSAN
dealer.

WARNING

● Your brake system may not be working

properly if the warning light is on. Driv-
ing could be dangerous. If you judge it
to be safe, drive carefully to the nearest
service station for repairs. Otherwise,
have your vehicle towed because driv-
ing it could be dangerous.

● Pressing the brake pedal with the en-

gine stopped and/or a low brake fluid
level may increase your stopping dis-
tance and braking will require greater
pedal effort as well as pedal travel.

● If the brake fluid level is below the

MINIMUM or MIN mark on the brake
fluid reservoir, do not drive until the
brake system has been checked at a
NISSAN dealer.

Anti-lock Braking System (ABS) warning
indicator

When the parking brake is released and the
brake fluid level is sufficient, if both the brake
warning light and the Anti-lock Braking System
(ABS) warning light illuminate, it may indicate the
ABS is not functioning properly. Have the brake
system checked, and if necessary, repaired by a
NISSAN dealer promptly. Avoid high-speed driv-
ing and abrupt braking. (See “Anti-lock Braking
System (ABS) warning light” in this section.)

Charge warning light

If this light comes on while the engine is running,
it may indicate the charging system is not func-
tioning properly. Turn the engine off and check
the generator belt. If the belt is loose, broken,
missing, or if the light remains on, see a NISSAN
dealer immediately.

Instruments and controls

2-11

CAUTION

● Do not ground electrical accessories

directly to the battery terminal. Doing
so will bypass the variable control sys-
tem and the vehicle battery may not
charge completely. Refer to “Variable
voltage control system” in the “Mainte-
nance and do-it-yourself” section later
in this manual.

● Do not continue driving if the generator

belt is loose, broken or missing.

Continuously Variable
Transmission (CVT) check
warning light

When the ignition switch is placed in the ON
position, the light comes on for about 2 seconds.
If the light comes on at any other time, it may
indicate the CVT system is not functioning prop-
erly. Have the system checked by a NISSAN
dealer.

Engine oil pressure warning
light

This light warns of low engine oil pressure. If the
light flickers or comes on during normal driving,

pull off the road in a safe area, stop the engine
immediately and call a NISSAN dealer or other
authorized repair shop.

The engine oil pressure warning light is not
designed to indicate a low oil level. Use the
dipstick to check the oil level. See “Engine oil” in
the “Maintenance and do-it-yourself” section of
this manual.

CAUTION

Running the engine with the engine oil
pressure warning light on could cause se-
rious damage to the engine almost imme-
diately. Such damage is not covered by
warranty. Turn off the engine as soon as it
is safe to do so.

Low tire pressure warning light

Your vehicle is equipped with a Tire Pressure
Monitoring System (TPMS) that monitors the tire
pressure of all tires except the spare.

The low tire pressure warning light warns of low
tire pressure or indicates that the TPMS is not
functioning properly.

After the ignition switch is placed in the ON
position, this light illuminates for about 1 second
and turns off.

Low tire pressure warning:

If the vehicle is being driven with low tire
pressure, the warning light will illuminate.
A CHECK TIRE PRESSURE warning also
appears in the vehicle information display.

When the low tire pressure warning light
illuminates, you should stop and adjust the
tire pressure of all 4 tires to the recom-
mended COLD tire pressure shown on the
Tire and Loading Information label located
in the driver’s door opening. The low tire
pressure warning light does not automati-
cally turn off when the tire pressure is ad-
justed. After the tire is inflated to the rec-
ommended pressure, the vehicle must be
driven at speeds above 16 MPH (25 km/h)
to activate the TPMS and turn off the low
tire pressure warning light. Use a tire pres-
sure gauge to check the tire pressure.

The CHECK TIRE PRESSURE warning is active
as long as the low tire pressure warning light
remains illuminated.

For additional information, see “Vehicle informa-
tion display” in the “Instruments and controls”
section and “Tire Pressure Monitoring System
(TPMS)” in the “Starting and driving” section and
in the “In case of emergency” section.

2-12

Instruments and controls
