Nissan 240SX - Automatic Transmission (Section AT) (2000 year). Instruction - part 5

3

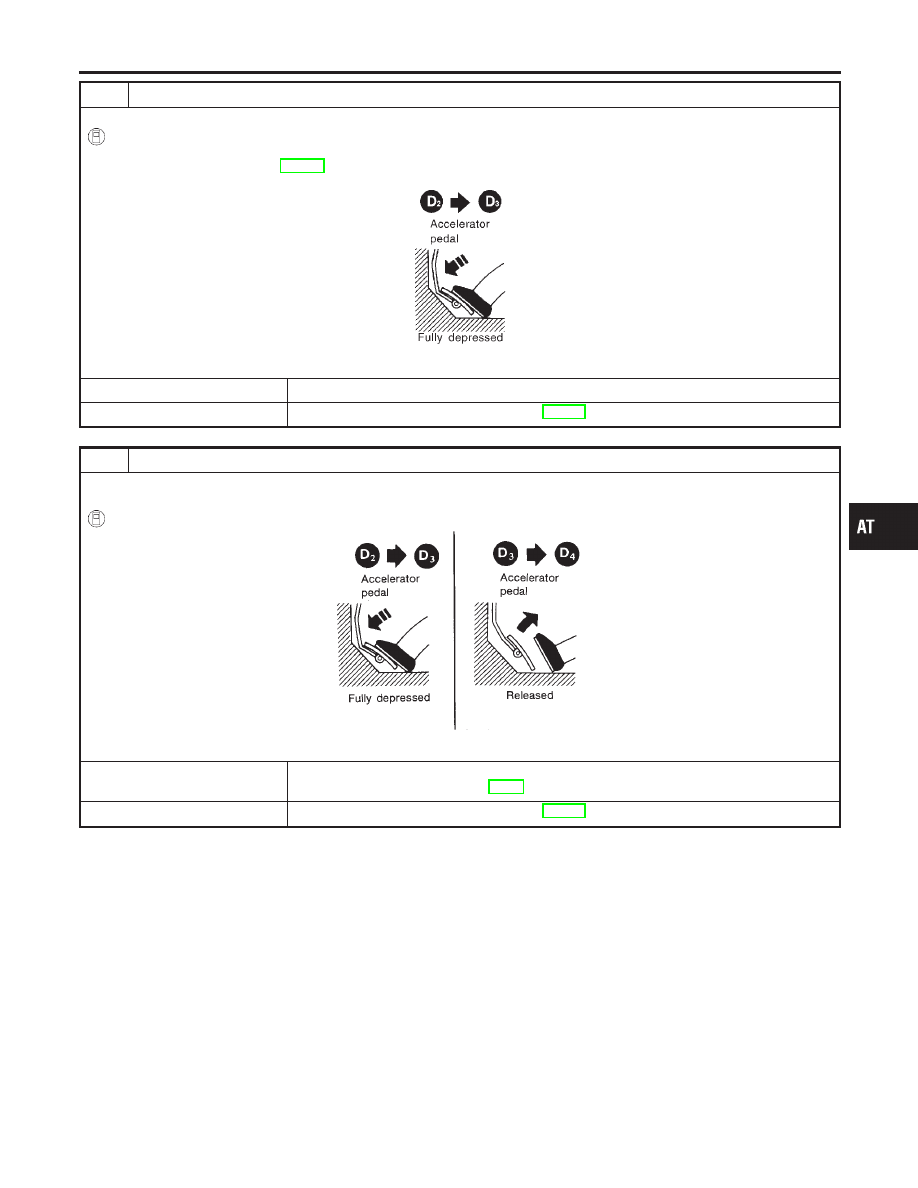

CHECK SHIFT UP (D

2

TO D

3

)

Does A/T shift from D

2

to D

3

at the specified speed?

Read gear position, throttle position and vehicle speed.

Specified speed when shifting from D

2

to D

3

:

Refer to Shift schedule, AT-288.

SAT960I

Yes or No

Yes

©

GO TO 4.

No

©

Go to “13. A/T Does Not Shift: D

2

,

D

3

”, AT-171.

4

CHECK SHIFT UP (D

3

TO D

4

) AND ENGINE BRAKE

Release accelerator pedal after shifting from D

2

to D

3

.

Does A/T shift from D

3

to D

4

and does vehicle decelerate by engine brake?

Read gear position, throttle position and vehicle speed.

SAT405H

Yes or No

Yes

©

1. Stop vehicle.
2. Go to “Cruise test — Part 3”, AT-66.

No

©

Go to “14. A/T Does Not Shift: D

3

,

D

4

”, AT-174.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-65

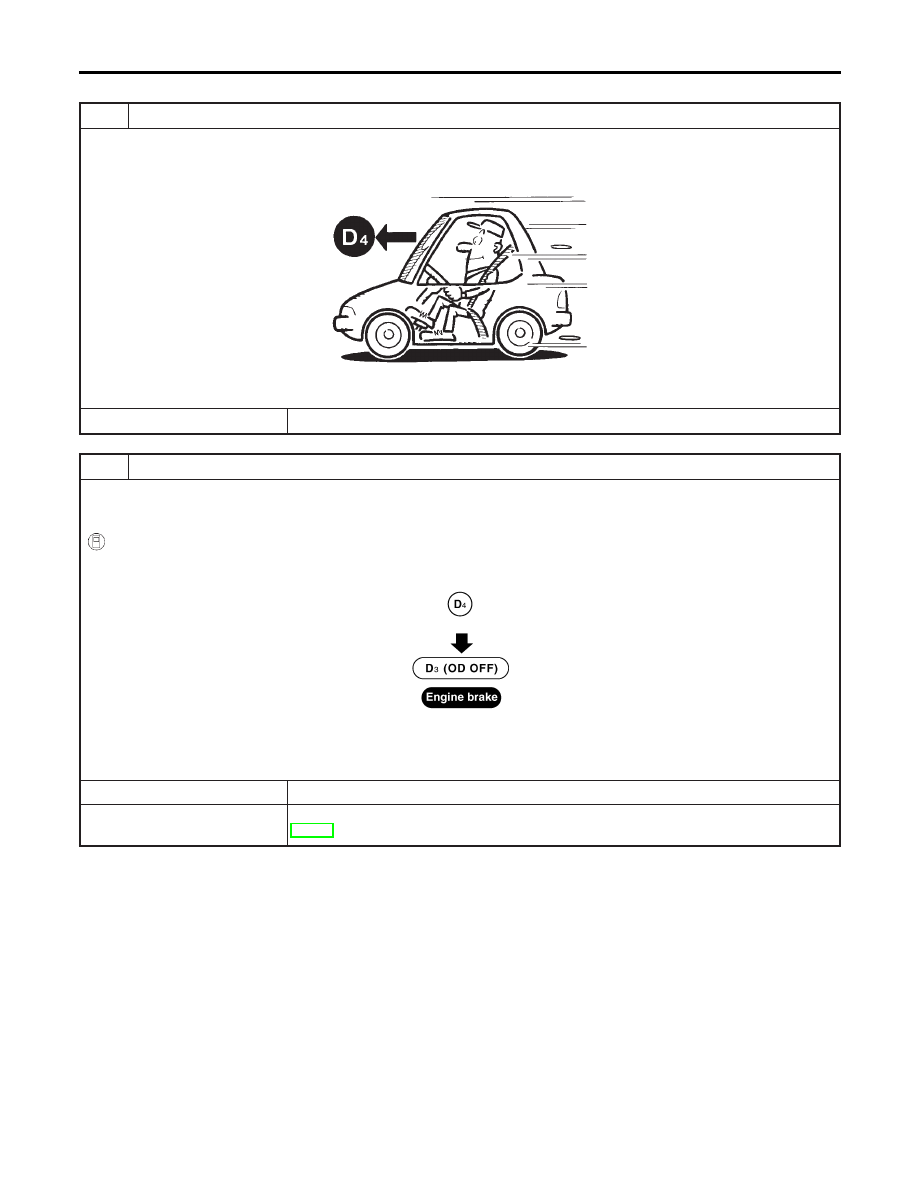

Cruise Test — Part 3

=NMAT0024S0406

1

VEHICLE SPEED D

4

POSITION

1. Confirm overdrive control switch is in “ON” position.
2. Confirm selector lever is in “D” position.
3. Accelerate vehicle using half-throttle to D

4

.

SAT812A

©

GO TO 2.

2

CHECK SHIFT DOWN (D

4

TO D

3

)

1. Release accelerator pedal.
2. Set overdrive control switch to “OFF” position while driving in D

4

.

3. Does A/T shift from D

4

to D

3

(O/D OFF)?

Read gear position and vehicle speed.

SAT410K

Yes or No

Yes

©

GO TO 3.

No

©

Go to “20. A/T Does Not Shift: D

4

,

D

3

, When Overdrive Control Switch “ON”

,

“OFF”,

AT-185.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-66

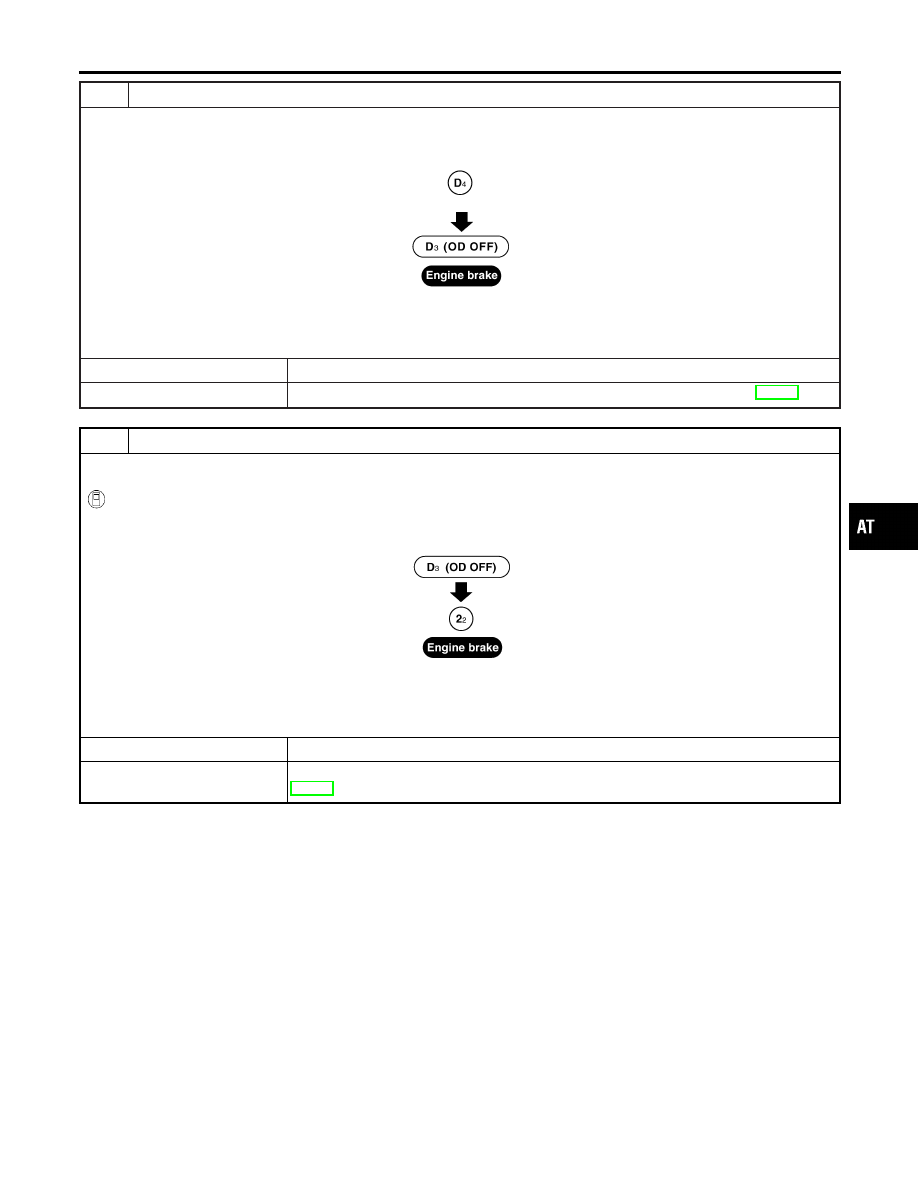

3

CHECK ENGINE BRAKE

Does vehicle decelerate by engine brake?

SAT410K

Yes or No

Yes

©

GO TO 4.

No

©

Go to “18. Engine Speed Does Not Return To Idle (Light Braking D

4

,

D

3

)”, AT-182.

4

CHECK SHIFT DOWN (D

3

TO D

2

)

1. Move selector lever from “D” to “2” position while driving in D

3

(O/D OFF).

2. Does A/T shift from D

3

(O/D OFF) to 2

2

?

Read gear position.

SAT411K

Yes or No

Yes

©

GO TO 5.

No

©

Go to “21. A/T Does Not Shift: D

3

,

D

2

, When Selector Lever “D”

,

“2” Position”,

AT-186.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-67

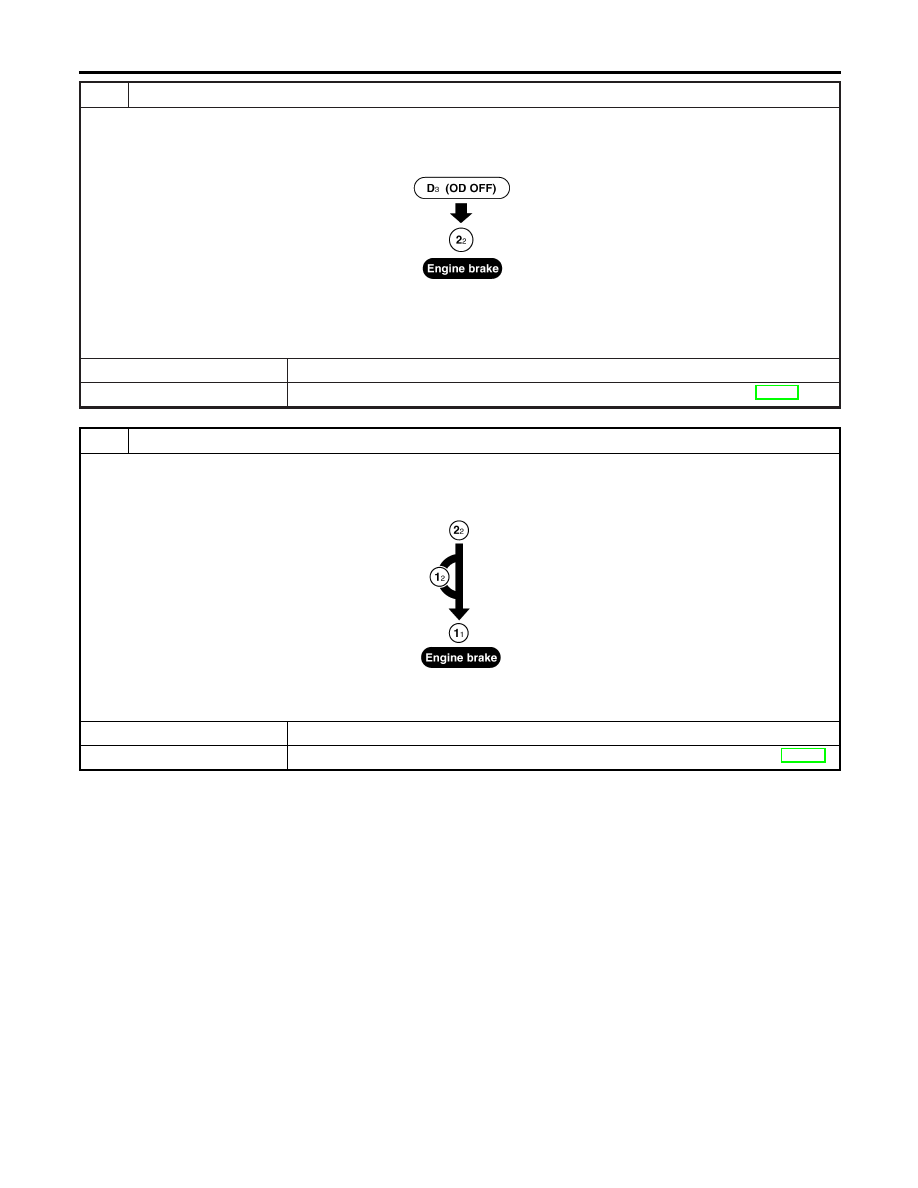

5

CHECK ENGINE BRAKE

Does vehicle decelerate by engine brake?

SAT411K

Yes or No

Yes

©

GO TO 6.

No

©

Go to “18. Engine Speed Does Not Return To Idle (Light Braking D

4

,

D

3

)”, AT-182.

6

CHECK SHIFT DOWN (2

2

TO 1

1

)

1. Move selector lever from “2” to “1” position while driving in 2

2

.

2. Does A/T shift from 2

2

to 1

1

position?

SAT412K

Yes or No

Yes

©

GO TO 7.

No

©

Go to “22. A/T Does Not Shift: 2

2

,

1

1

, When Selector lever “2”

,

“1” Position”, AT-187.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-68

7

CHECK ENGINE BRAKE

Does vehicle decelerate by engine brake?

SAT412K

Yes or No

Yes

©

1. Stop vehicle.
2. Perform self-diagnosis. Refer to SELF-DIAGNOSTIC PROCEDURE (Without

CONSULT-II), AT-37.

No

©

Go to “23. Vehicle Does Not Decelerate By Engine Brake”, AT-188.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-69

Symptom Chart

NMAT0256

Numbers are arranged in order of inspection.
Perform inspections starting with number one and work up.

Items

Symptom

Condition

Diagnostic Item

Reference Page

No Lock-up
Engagement/TCC
Inoperative

Torque converter
is not locked up.

ON vehicle

1. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

3. Park/neutral position (PNP) switch
adjustment

AT-206

4. Engine speed signal

AT-132

5. A/T fluid temperature sensor

AT-125

6. Line pressure test

AT-51

7. Torque converter clutch solenoid valve

AT-120

8. Control valve assembly

AT-205

OFF vehicle

9. Torque converter

AT-215

Torque converter
clutch piston slip.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Line pressure test

AT-51

4. Torque converter clutch solenoid valve

AT-120

5. Line pressure solenoid valve

AT-136

6. Control valve assembly

AT-205

OFF vehicle

7. Torque converter

AT-215

Lock-up point is
extremely high or
low.
AT-177

ON vehicle

1. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

3. Torque converter clutch solenoid valve

AT-120

4. Control valve assembly

AT-205

Shift Shock

Sharp shock in
shifting from N to
D position.

ON vehicle

1. Engine idling rpm

EC-50, “Basic Inspec-
tion”.

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Line pressure test

AT-51

4. A/T fluid temperature sensor

AT-125

5. Engine speed signal

AT-132

6. Line pressure solenoid valve

AT-136

7. Control valve assembly

AT-205

8. Accumulator N-D

AT-205

OFF vehicle

9. Forward clutch

AT-249

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart

AT-70

Items

Symptom

Condition

Diagnostic Item

Reference Page

Shift Shock

Too sharp a
shock in change
from D

1

to D

2

.

ON vehicle

1. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

2. Line pressure test

AT-51

3. Accumulator servo release

AT-205

4. Control valve assembly

AT-205

5. A/T fluid temperature sensor

AT-125

OFF vehicle

6. Brake band

AT-262

Too sharp a
shock in change
from D

2

to D

3

.

ON vehicle

1. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

2. Line pressure test

AT-51

3. Control valve assembly

AT-205

OFF vehicle

4. High clutch

AT-246

5. Brake band

AT-262

Too sharp a
shock in change
from D

3

to D

4

.

ON vehicle

1. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

2. Line pressure test

AT-51

3. Control valve assembly

AT-205

OFF vehicle

4. Brake band

AT-262

5. Overrun clutch

AT-249

Gear change
shock felt during
deceleration by
releasing accel-
erator pedal.

ON vehicle

1. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

2. Line pressure test

AT-51

3. Overrun clutch solenoid valve

AT-116

4. Control valve assembly

AT-205

Large shock
changing from 1

2

to 1

1

in 1 position.

ON vehicle

1. Control valve assembly

AT-205

ON vehicle

2. Low & reverse brake

AT-253

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-71

Items

Symptom

Condition

Diagnostic Item

Reference Page

Improper Shift
Timing

Too high a gear
change point from
D

1

to D

2

, from D

2

to D

3

, from D

3

to

D

4

.

AT-168, 171, 174

ON vehicle

1. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

3. Shift solenoid valve A

AT-106

4. Shift solenoid valve B

AT-111

Gear change
directly from D

1

to

D

3

occurs.

ON vehicle

1. Fluid level

AT-9

2. Accumulator servo release

AT-205

OFF vehicle

3. Brake band

AT-262

Too high a
change point from
D

4

to D

3

, from D

3

to D

2

, from D

2

to

D

1

.

ON vehicle

1. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

Kickdown does
not operate when
depressing pedal
in D

4

within kick-

down vehicle
speed.

ON vehicle

1. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

3. Shift solenoid valve A

AT-106

4. Shift solenoid valve B

AT-111

Kickdown oper-
ates or engine
overruns when
depressing pedal
in D

4

beyond kick-

down vehicle
speed limit.

ON vehicle

1. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Shift solenoid valve A

AT-106

4. Shift solenoid valve B

AT-111

Gear change from
2

2

to 2

3

in 2 posi-

tion.

ON vehicle

1. Park/neutral position (PNP) switch
adjustment

AT-206

Gear change from
1

1

to 1

2

in 1 posi-

tion.

ON vehicle

1. Park/neutral position (PNP) switch
adjustment

AT-206

2. Manual control linkage adjustment

AT-207

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-72

Items

Symptom

Condition

Diagnostic Item

Reference Page

No Down Shift

Failure to change
gear from D

4

to

D

3

.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Overrun clutch solenoid valve

AT-116

4. Shift solenoid valve A

AT-106

5. Line pressure solenoid valve

AT-136

6. Control valve assembly

AT-205

OFF vehicle

7. Low & reverse brake

AT-253

8. Overrun clutch

AT-249

Failure to change
gear from D

3

to

D

2

or from D

4

to

D

2

.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Shift solenoid valve A

AT-106

4. Shift solenoid valve B

AT-111

5. Control valve assembly

AT-205

OFF vehicle

6. High clutch

AT-246

7. Brake band

AT-262

Failure to change
gear from D

2

to

D

1

or from D

3

to

D

1

.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Shift solenoid valve A

AT-106

4. Shift solenoid valve B

AT-111

5. Control valve assembly

AT-205

OFF vehicle

6. Low one-way clutch

AT-257

7. High clutch

AT-246

8. Brake band

AT-262

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-73

Items

Symptom

Condition

Diagnostic Item

Reference Page

No Down Shift

Failure to change
from D

3

to 2

2

when changing
lever into 2 posi-
tion.
AT-182

ON vehicle

1. Park/neutral position (PNP) switch
adjustment

AT-206

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Overrun clutch solenoid valve

AT-116

4. Shift solenoid valve B

AT-111

5. Shift solenoid valve A

AT-106

6. Control valve assembly

AT-205

7. Manual control linkage adjustment

AT-207

OFF vehicle

8. Brake band

AT-262

9. Overrun clutch

AT-249

Does not change
from 1

2

to 1

1

in 1

position.

ON vehicle

1. Park/neutral position (PNP) switch
adjustment

AT-206

2. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

3. Shift solenoid valve A

AT-106

4. Control valve assembly

AT-205

5. Overrun clutch solenoid valve

AT-116

OFF vehicle

6. Overrun clutch

AT-249

7. Low & reverse brake

AT-253

No Up Shift

Failure to change
gear from D

1

to

D

2

.

ON vehicle

1. Park/neutral position (PNP) switch
adjustment

AT-206

2. Manual control linkage adjustment

AT-207

3. Shift solenoid valve A

AT-106

4. Control valve assembly

AT-205

5. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

OFF vehicle

6. Brake band

AT-262

Failure to change
gear from D

2

to

D

3

.

ON vehicle

1. Park/neutral position (PNP) switch
adjustment

AT-206

2. Manual control linkage adjustment

AT-207

3. Shift solenoid valve B

AT-111

4. Control valve assembly

AT-205

5. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

OFF vehicle

6. High clutch

AT-246

7. Brake band

AT-262

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-74

Items

Symptom

Condition

Diagnostic Item

Reference Page

No Up Shift

Failure to change
gear from D

3

to

D

4

.

ON vehicle

1. Park/neutral position (PNP) switch
adjustment

AT-206

2. Manual control linkage adjustment

AT-207

3. Shift solenoid valve A

AT-106

4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

5. A/T fluid temperature sensor

AT-125

OFF vehicle

6. Brake band

AT-262

A/T does not shift
to D

4

when driv-

ing with overdrive
control switch ON.

ON vehicle

1. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

2. Park/neutral position (PNP) switch
adjustment

AT-206

3. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

4. Shift solenoid valve A

AT-106

5. Overrun clutch solenoid valve

AT-116

6. Control valve assembly

AT-205

7. A/T fluid temperature sensor

AT-125

8. Line pressure solenoid valve

AT-136

OFF vehicle

9. Brake band

AT-262

10. Overrun clutch

AT-249

Slips/Will Not
Engage

Vehicle will not
run in R position
(but runs in D, 2
and 1 positions).
Clutch slips.
Very poor accel-
eration.
AT-159

ON vehicle

1. Manual control linkage adjustment

AT-207

2. Line pressure test

AT-51

3. Line pressure solenoid valve

AT-136

4. Control valve assembly

AT-205

OFF vehicle

5. Reverse clutch

AT-243

6. High clutch

AT-246

7. Forward clutch

AT-249

8. Overrun clutch

AT-249

9. Low & reverse brake

AT-253

Vehicle will not
run in D and 2
positions (but
runs in 1 and R
positions).

ON vehicle

1. Manual control linkage adjustment

AT-207

OFF vehicle

2. Low one-way clutch

AT-257

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-75

Items

Symptom

Condition

Diagnostic Item

Reference Page

Slips/Will Not
Engage

Vehicle will not
run in D, 1, 2
positions (but
runs in R posi-
tion). Clutch slips.
Very poor accel-
eration.
AT-162

ON vehicle

1. Fluid level

AT-9

2. Line pressure test

AT-51

3. Line pressure solenoid valve

AT-136

4. Control valve assembly

AT-205

5. Accumulator N-D

AT-205

OFF vehicle

6. Reverse clutch

AT-243

7. High clutch

AT-246

8. Forward clutch

AT-249

9. Forward one-way clutch

AT-259

10. Low one-way clutch

AT-257

Clutches or
brakes slip some-
what in starting.

ON vehicle

1. Fluid level

AT-9

2. Manual control linkage adjustment

AT-207

3. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

4. Line pressure test

AT-51

5. Line pressure solenoid valve

AT-136

6. Control valve assembly

AT-205

7. Accumulator N-D

AT-205

OFF vehicle

8. Forward clutch

AT-249

9. Reverse clutch

AT-243

10. Low & reverse brake

AT-253

11. Oil pump

AT-226

12. Torque converter

AT-215

No creep at all.
AT-159, 162

ON vehicle

1. Fluid level

AT-9

2. Line pressure test

AT-51

3. Control valve assembly

AT-205

OFF vehicle

4. Forward clutch

AT-249

5. Oil pump

AT-226

6. Torque converter

AT-215

Almost no shock
or clutches slip-
ping in change
from D

1

to D

2

.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Line pressure test

AT-51

4. Accumulator servo release

AT-205

5. Control valve assembly

AT-205

OFF vehicle

6. Brake band

AT-262

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-76

Items

Symptom

Condition

Diagnostic Item

Reference Page

Slips/Will Not
Engage

Almost no shock
or slipping in
change from D

2

to

D

3

.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Line pressure test

AT-51

4. Control valve assembly

AT-205

OFF vehicle

5. High clutch

AT-246

6. Forward clutch

AT-249

Almost no shock
or slipping in
change from D

3

to

D

4

.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Line pressure test

AT-51

4. Control valve assembly

AT-205

OFF vehicle

5. High clutch

AT-246

6. Brake band

AT-262

Races extremely
fast or slips in
changing from D

4

to D

3

when

depressing pedal.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Line pressure test

AT-51

4. Line pressure solenoid valve

AT-136

5. Control valve assembly

AT-205

OFF vehicle

6. High clutch

AT-246

7. Forward clutch

AT-249

Races extremely
fast or slips in
changing from D

4

to D

2

when

depressing pedal.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Line pressure test

AT-51

4. Line pressure solenoid valve

AT-136

5. Shift solenoid valve A

AT-106

6. Control valve assembly

AT-205

OFF vehicle

7. Brake band

AT-262

8. Forward clutch

AT-249

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-77

Items

Symptom

Condition

Diagnostic Item

Reference Page

Slips/Will Not
Engage

Races extremely
fast or slips in
changing from D

3

to D

2

when

depressing pedal.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Line pressure test

AT-51

4. Line pressure solenoid valve

AT-136

5. Control valve assembly

AT-205

6. A/T fluid temperature sensor

AT-125

OFF vehicle

7. Brake band

AT-262

8. Forward clutch

AT-249

9. High clutch

AT-246

Races extremely
fast or slips in
changing from D

4

or D

3

to D

1

when

depressing pedal.

ON vehicle

1. Fluid level

AT-9

2. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

3. Line pressure test

AT-51

4. Line pressure solenoid valve

AT-136

5. Control valve assembly

AT-205

OFF vehicle

6. Forward clutch

AT-249

7. Forward one-way clutch

AT-259

8. Low one-way clutch

AT-257

Vehicle will not
run in any posi-
tion.

ON vehicle

1. Fluid level

AT-9

2. Manual control linkage adjustment

AT-207

3. Line pressure test

AT-51

4. Line pressure solenoid valve

AT-136

OFF vehicle

5. Oil pump

AT-226

6. High clutch

AT-246

7. Brake band

AT-262

8. Low & reverse brake

AT-253

9. Torque converter

AT-215

10. Parking pawl components

AT-206

NOT USED

Engine cannot be
started in P and N
positions.
AT-153

ON vehicle

1. Ignition switch and starter

EL-7, “Schematic”,
and SC-12, “System
Description”.

2. Manual control linkage adjustment

AT-207

3. Park/neutral position (PNP) switch
adjustment

AT-206

Engine starts in
positions other
than P and N.
AT-153

ON vehicle

1. Manual control linkage adjustment

AT-207

2. Park/neutral position (PNP) switch
adjustment

AT-206

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-78

Items

Symptom

Condition

Diagnostic Item

Reference Page

NOT USED

Transmission
noise in P and N
positions.

ON vehicle

1. Fluid level

AT-9

2. Line pressure test

AT-51

3. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

5. Engine speed signal

AT-132

OFF vehicle

6. Oil pump

AT-226

7. Torque converter

AT-215

Vehicle moves
when changing
into P position or
parking gear does
not disengage
when shifted out
of P position.
AT-154

ON vehicle

1. Manual control linkage adjustment

AT-207

OFF vehicle

2. Parking pawl components

AT-206

Vehicle runs in N
position.
AT-155

ON vehicle

1. Manual control linkage adjustment

AT-207

OFF vehicle

2. Forward clutch

AT-249

3. Reverse clutch

AT-243

4. Overrun clutch

AT-249

Vehicle braked
when shifting into
R position.

ON vehicle

1. Fluid level

AT-9

2. Manual control linkage adjustment

AT-207

3. Line pressure test

AT-51

4. Line pressure solenoid valve

AT-136

5. Control valve assembly

AT-205

OFF vehicle

6. High clutch

AT-246

7. Brake band

AT-262

8. Forward clutch

AT-249

9. Overrun clutch

AT-249

Excessive creep.

ON vehicle

1. Engine idling rpm

EC-50, “Basic Inspec-
tion”.

Engine stops
when shifting
lever into R, D, 2
and 1.

ON vehicle

1. Engine idling rpm

EC-50, “Basic Inspec-
tion”.

2. Torque converter clutch solenoid valve

AT-120

3. Control valve assembly

AT-205

OFF vehicle

4. Torque converter

AT-215

Vehicle braked by
gear change from
D

1

to D

2

.

ON vehicle

1. Fluid level

AT-9

OFF vehicle

2. Reverse clutch

AT-243

3. Low & reverse brake

AT-253

4. High clutch

AT-246

5. Low one-way clutch

AT-257

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-79

Items

Symptom

Condition

Diagnostic Item

Reference Page

NOT USED

Vehicle braked by
gear change from
D

2

to D

3

.

ON vehicle

1. Fluid level

AT-9

OFF vehicle

2. Brake band

AT-262

Vehicle braked by
gear change from
D

3

to D

4

.

ON vehicle

1. Fluid level

AT-9

OFF vehicle

2. Overrun clutch

AT-249

3. Forward one-way clutch

AT-259

4. Reverse clutch

AT-243

Maximum speed
not attained.
Acceleration poor.

ON vehicle

1. Fluid level

AT-9

2. Park/neutral position (PNP) switch
adjustment

AT-206

3. Shift solenoid valve A

AT-106

4. Shift solenoid valve B

AT-111

5. Control valve assembly

AT-205

OFF vehicle

6. Reverse clutch

AT-243

7. High clutch

AT-246

8. Brake band

AT-262

9. Low & reverse brake

AT-253

10. Oil pump

AT-226

11. Torque converter

AT-215

Transmission
noise in D, 2, 1
and R positions.

ON vehicle

1. Fluid level

AT-9

ON vehicle

2. Torque converter

AT-215

Engine brake
does not operate
in “1” position.
AT-184

ON vehicle

1. Park/neutral position (PNP) switch
adjustment

AT-206

2. Manual control linkage adjustment

AT-207

3. Throttle position sensor (Adjustment)

EC-50, “Basic Inspec-
tion”.

4. Vehicle speed sensor·A/T (Revolution
sensor) and vehicle speed sensor·MTR

AT-89, 95

5. Shift solenoid valve A

AT-106

6. Control valve assembly

AT-205

7. Overrun clutch solenoid valve

AT-116

OFF vehicle

8. Overrun clutch

AT-249

9. Low & reverse brake

AT-253

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Symptom Chart (Cont’d)

AT-80
