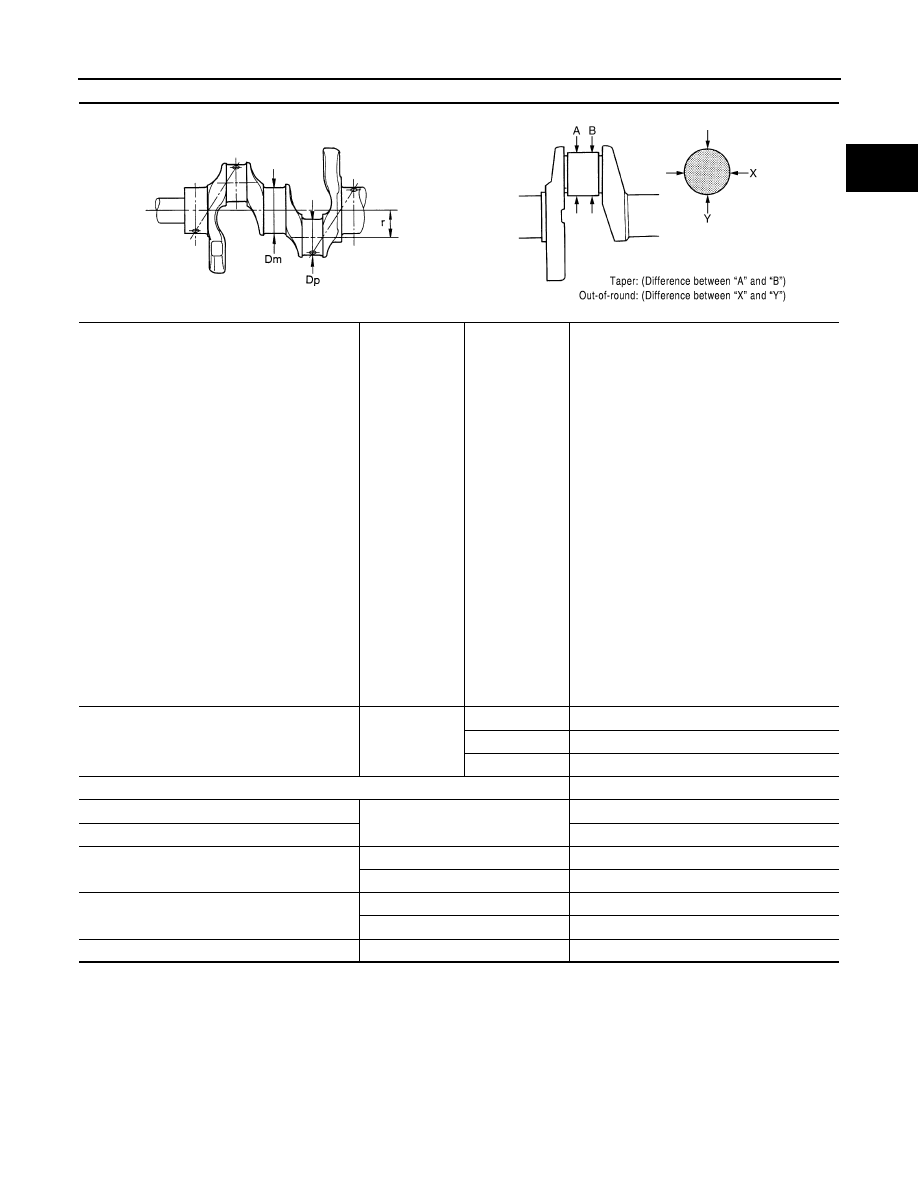

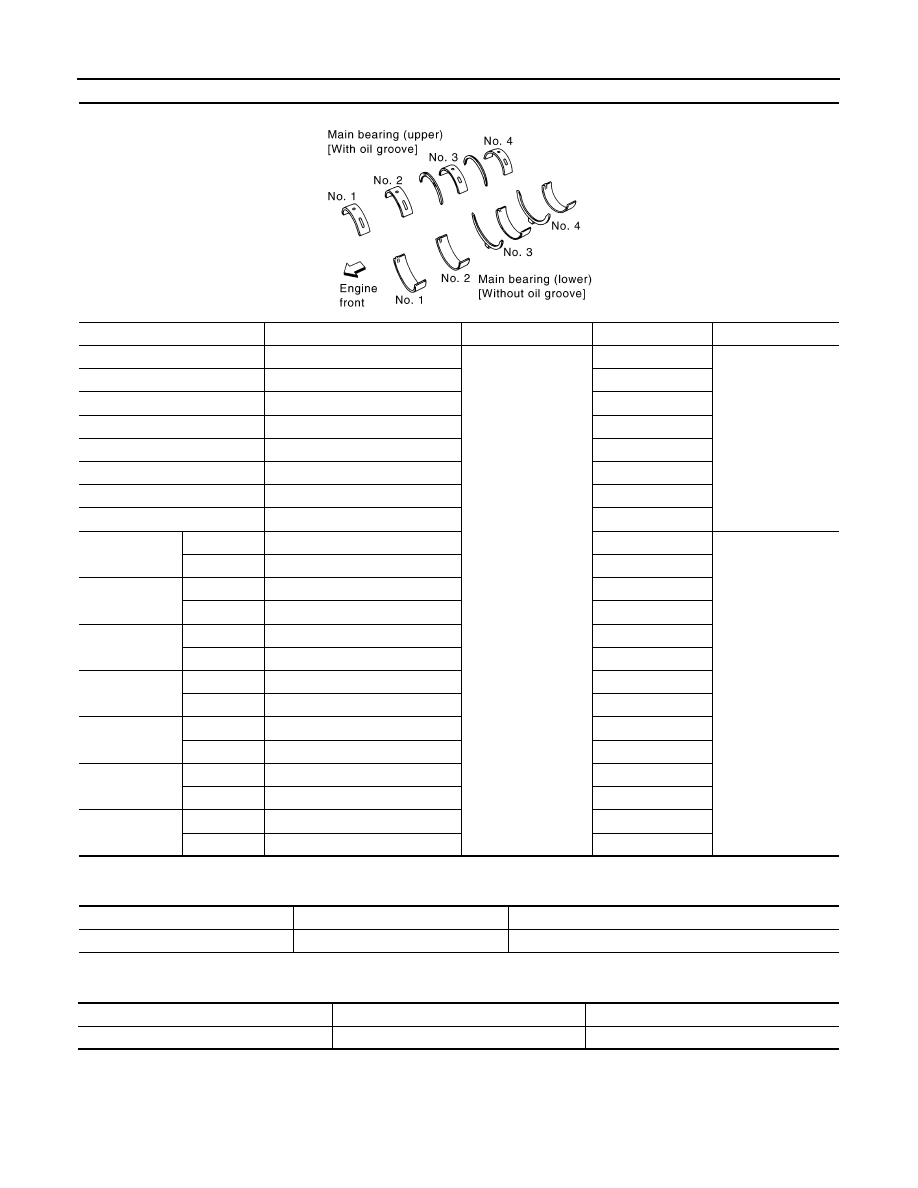

EM-236 < SERVICE DATA AND SPECIFICATIONS (SDS) [VQ35DE] SERVICE DATA AND SPECIFICATIONS (SDS) PISTON PIN Unit: mm (in) CONNECTING ROD Unit: mm (in) *: After installing in connecting rod CRANKSHAFT End gap Top 0.23 - 0.33 (0.0091 - 0.0130) 0.54 (0.0213) 2nd 0.23 - 0.33 (0.0091 - 0.0130) 0.80 (0.0315) Oil (rail ring) 0.20 - 0.45 (0.0079 - 0.0177) 0.95 (0.0374) Items Standard Limit Piston pin outer diameter Grade No. 0 21.989 - 21.995 (0.8657 - 0.8659) — Grade No. 1 21.995 - 22.001 (0.8659 - 0.8662) — Piston to piston pin oil clearance 0.002 - 0.006 (0.0001 - 0.0002) — Connecting rod bushing oil clearance 0.005 - 0.017 (0.0002 - 0.0007) 0.030 (0.0012) Items Standard Limit Center distance 144.15 - 144.25 (5.6752 - 5.6791) — Bend [per 100 (3.94)] — 0.15 (0.0059) Torsion [per 100 (3.94)] — 0.30 (0.0118) Connecting rod small end inner diameter 23.980 - 24.000 (0.9441 - (0.9449) Connecting rod bushing inner diameter* Grade No. 0 22.000 - 22.006 (0.8661 - 0.8664) — Grade No. 1 22.006 - 22.012 (0.8664 - 0.8666) — Connecting rod big end diameter (Without bearing) 55.000 - 55.013 (2.1654 - 2.1659) — Side clearance 0.20 - 0.35 (0.0079 - 0.0138) 0.40 (0.0157) |
