PG

HARNESS

PG-39

< COMPONENT DIAGNOSIS >

[COUPE]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

F4

E5

GR/2

: Fusible link box (battery)

G3 E21

W/4

: Joint connector-E03

D4 E9

—

: Body ground

G3 E22

W/4

: Joint connector-E04

F5

E10

B/32

: ECM

D3 E24

GR/2

: Brake fluid level switch

G4 E11

W/10

: To F2

E2

E25

GR/5

: Front wiper motor

G4 E12

W/6

: To E203

B4

E26

B/26

: ABS actuator and electric unit
  (control unit)

G5 E13

B/3

: To E205

A5

E41

GR/2

: Front wheel sensor RH

C4 E14

B/2

: Power steering solenoid valve

F5

E42

BR/6

: Cooling fan relay-2

D4 E15

—

: Body ground

B2

E43

BR/6

: Cooling fan relay-3

G5 E16

B/2

: IPDM E/R (intelligent power distribution
  module engine room)

F2

E73

BR/3

: Intelligent key warning buzzer

PG-40

< COMPONENT DIAGNOSIS >

[COUPE]

HARNESS

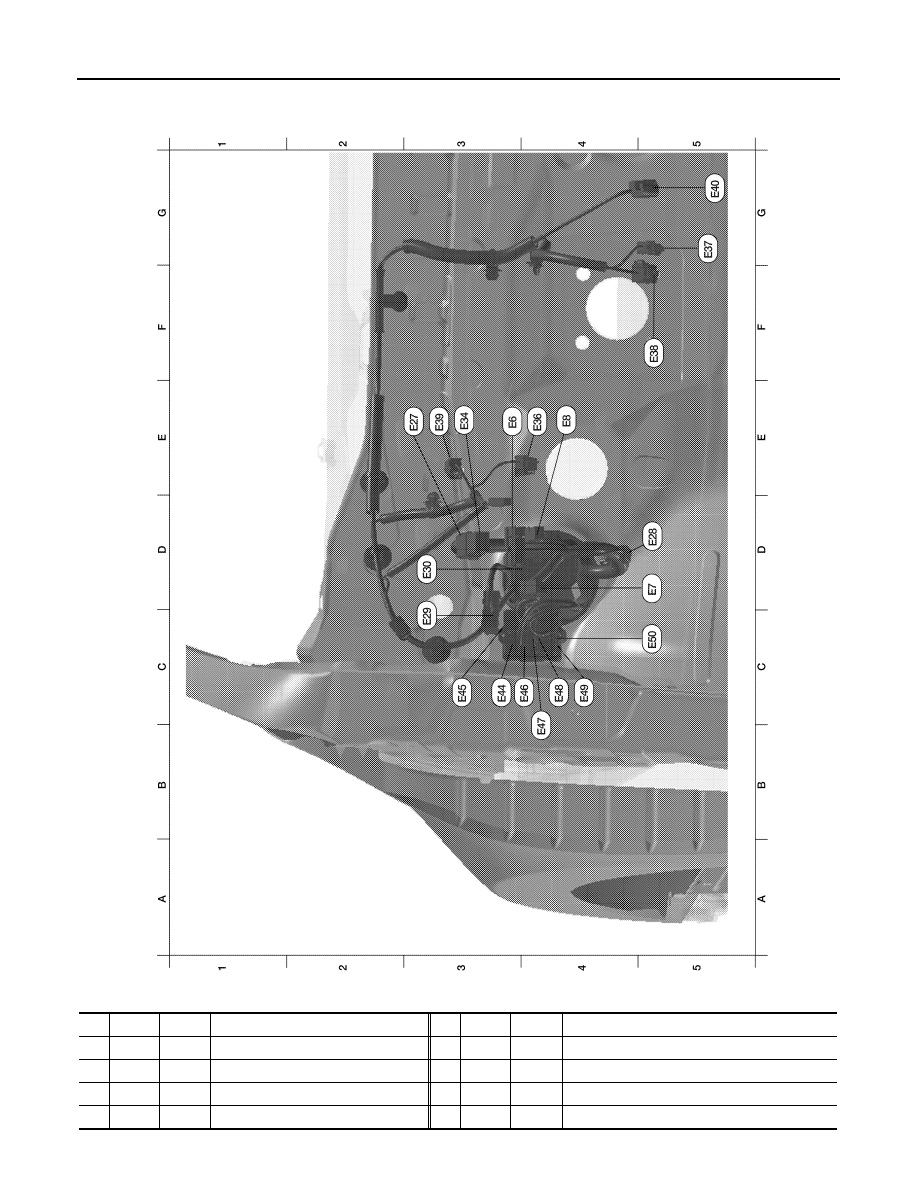

ENGINE ROOM HARNESS (PASSENGER COMPARTMENT)

AWMIA0402GB

E3

E6

W/16

: Fuse block (J/B)

F5

E38

W/4

: Stop lamp switch (with CVT)

D5 E7

W/1

: Fuse block (J/B)

C5 E38

B/2

: Stop lamp switch (with M/T)

E4

E8

B/2

: Fuse block (J/B)

E3

E39

BR/2

: ASCD clutch switch

E3

E27

W/4

: Joint connector-E06

G5 E40

B/6

: Accelerator pedal position sensor

D5 E28

W/4

: Joint connector-E05

C3 E44

BR/12

: Junction block

PG

HARNESS

PG-41

< COMPONENT DIAGNOSIS >

[COUPE]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

C3 E29

W/16

: To B10

C3 E45

W/12

: Junction block

D3 E30

SMJ

: To M1

C4 E46

W/16

: Junction block

E3

E34

L/4

: Back-up lamp relay

B4

E47

W/6

: Junction block

E3

E35

B/1

: Park brake switch

C4 E48

W/4

: Junction block

E4

E36

BR/2

: Clutch interlock switch

C4 E49

BR/4

: Junction block

G5 E37

BR/2

: ASCD brake switch

C5 E50

W/2

: Junction block

PG-42

< COMPONENT DIAGNOSIS >

[COUPE]

HARNESS

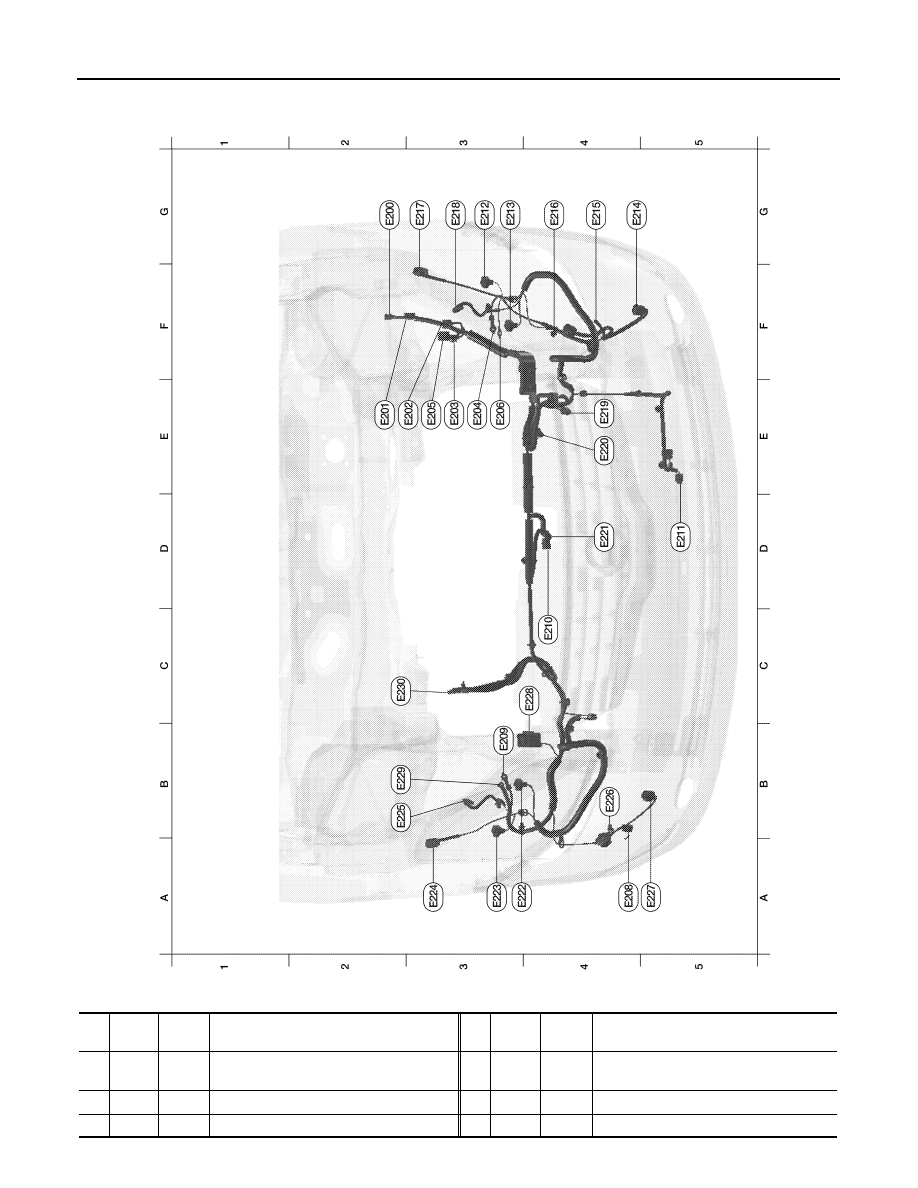

FRONT END MODULE HARNESS

ABMIA0525GB

G3 E200

W/8

: IPDM E/R (intelligent power distribution
  module engine room)

G4 E216

B/1

: Horn (high)

E2

E201

W/16

: IPDM E/R (intelligent power distribution
  module engine room)

G3 E217

GR/3

: Front combination lamp LH (turn signal)

E3

E202

W/8

: To E2

G3 E218

B/2

: Front combination lamp LH (parking)

E3

E203

W/6

: To E12

E4

E219

B/3

: Refrigerant pressure sensor
