Trouble Diagnoses

DAYTIME LIGHT UNIT INSPECTION TABLE

Terminal No.

Wire color

Connections

Operated condition

Voltage (V) (Approxi-

mate values)

1

LG/R

Power source for illu-
mination & tail lamp

—

12

2

GY/L

Alternator “L” terminal

Engine

Running

12

Stopped

0

3

R/L

Lighting switch

1ST

⋅

2ND position

12

OFF

0

5

GY/L

Power source for head-
lamp LH

—

12

6

R/L

Illumination & tail lamp

ON (daytime light operating*)

12

OFF

0

7

R

Power source for head-
lamp RH

—

12

8

B/W

Start signal

Ignition switch

START

12

ON, ACC or OFF

0

9

R/Y

Headlamp LH

ON (daytime light operating*)

12

OFF

0

10

B

Ground

—

0

11

G

Headlamp RH

ON (daytime light operating*)

12

OFF

0

12

B/W

Power source

Ignition switch

ON or START

12

ACC or OFF

0

*: Daytime light operating: Lighting switch in “OFF” position with engine running.

HEADLAMP — Daytime Light System —

EL-40

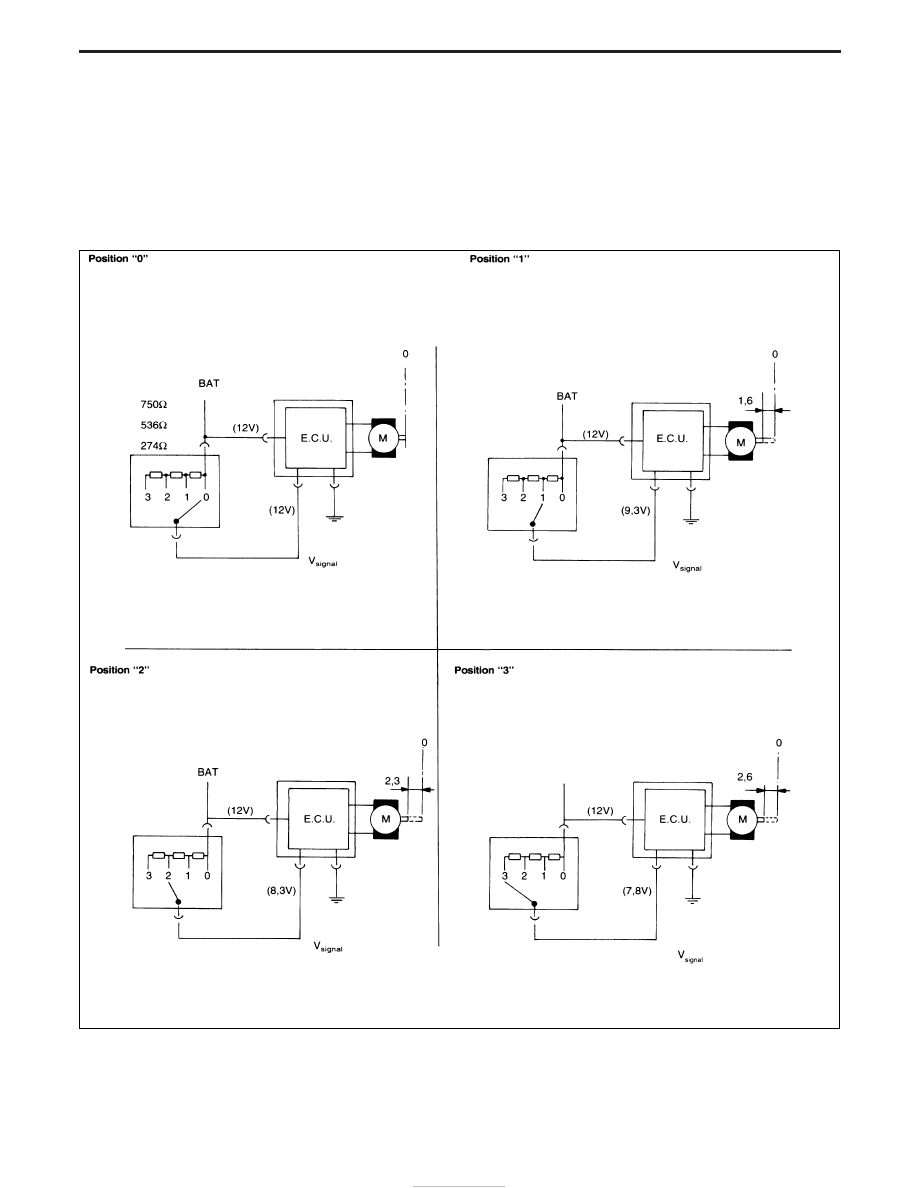

Description

I

The vertical direction of the headlamp projection can be adjusted from inside the vehicle to prevent the
headlamp beam axis from facing upward due to a change in the number of occupants and load conditions
in the vehicle.

I

A little Electronic Control Unit (ECU) is incorporated in each actuator (one for each headlamp), which
compares a signal voltage (V

signal

), coming from the headlamp aiming switch, with battery voltage (12V).

The signal voltage varies with the position of the switch.
Related to the difference in voltage the actuator rod will move more or less and adjust the headlamp beam
angle accordingly.

EEL018

HEADLAMP — Headlamp Aiming Control —

EL-41

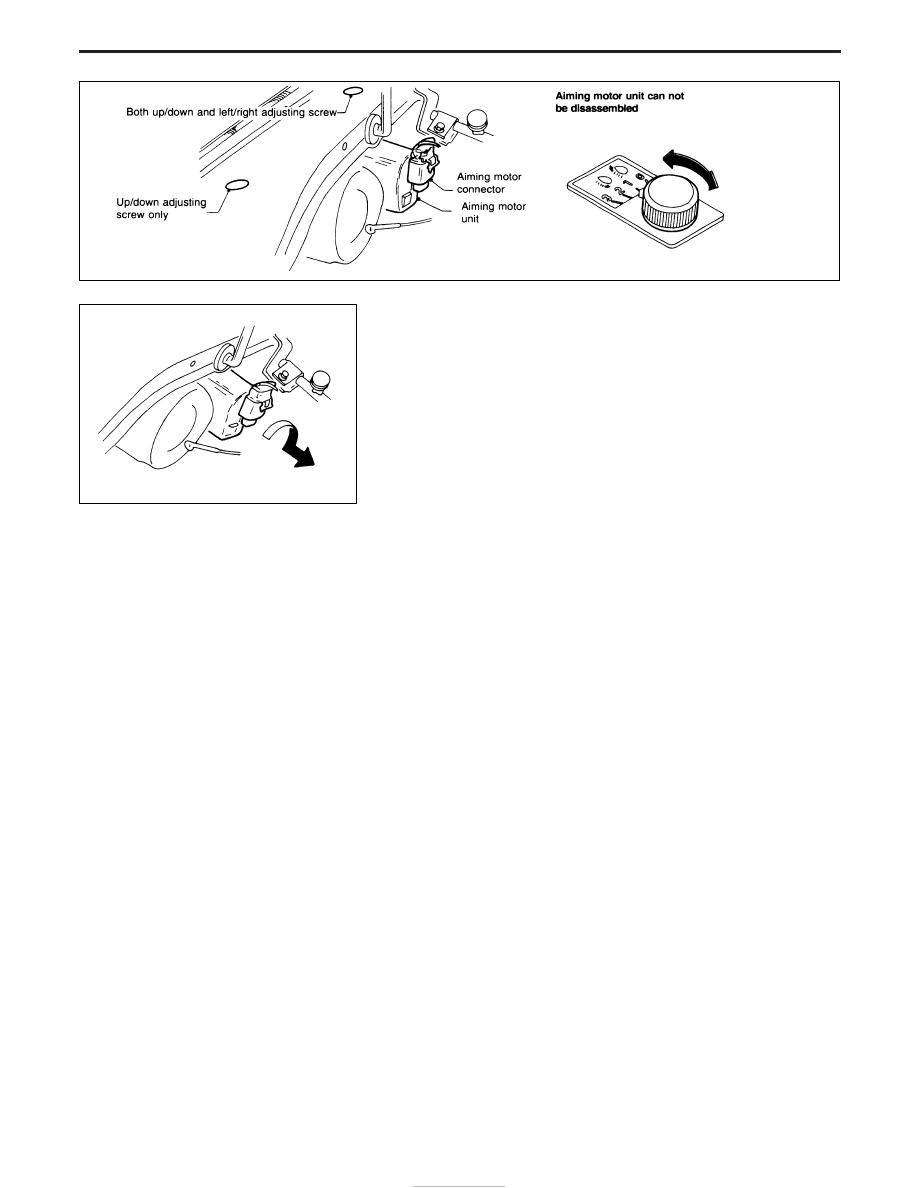

Replacing Headlamp Aiming Actuator

Headlamp aiming actuator can not be disassembled.
To remove aiming actuator, turn it 90° to the center of the vehicle
(left and right symmetrical) and pull outward.

EEL017

EEL019

HEADLAMP — Headlamp Aiming Control —

Description (Cont’d)

EL-42

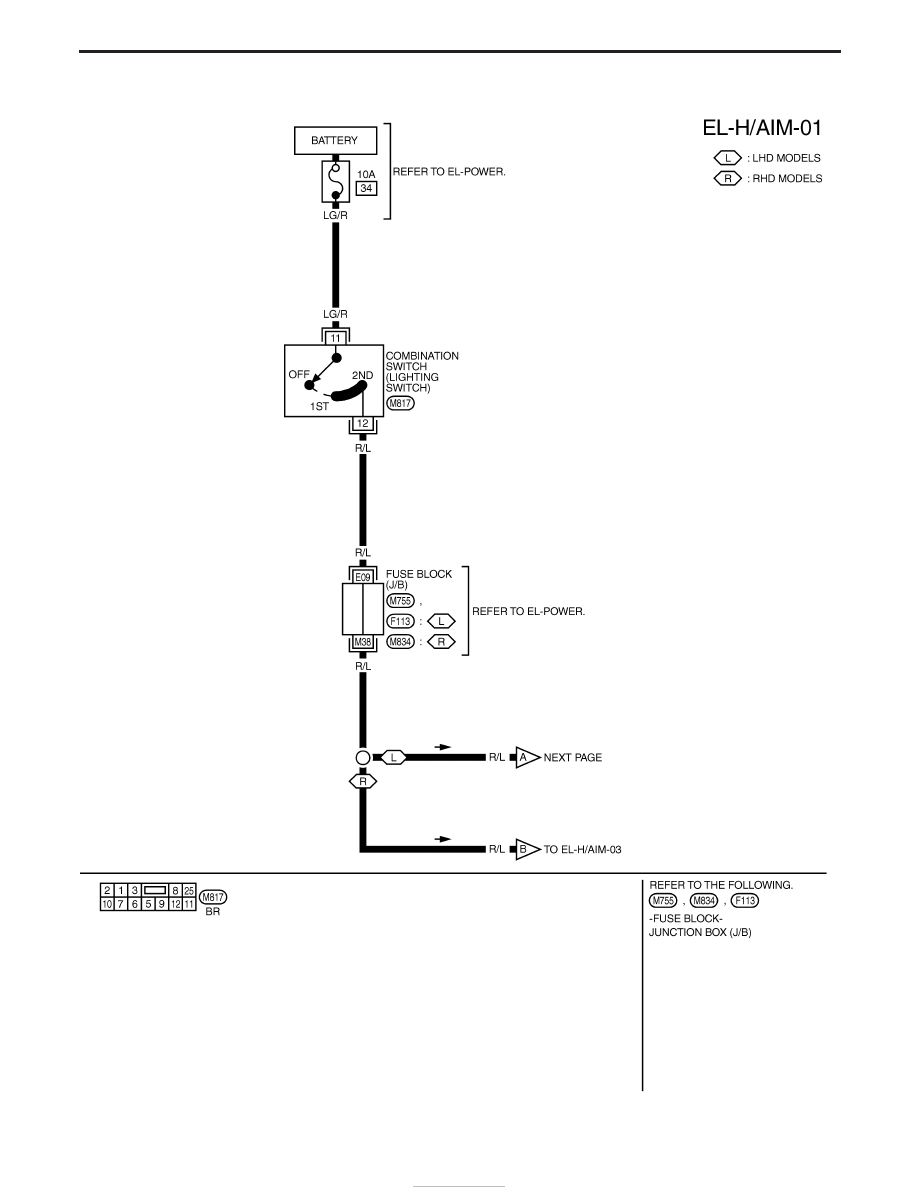

Wiring Diagram — H/AIM —

YEL068D

HEADLAMP — Headlamp Aiming Control —

EL-43
