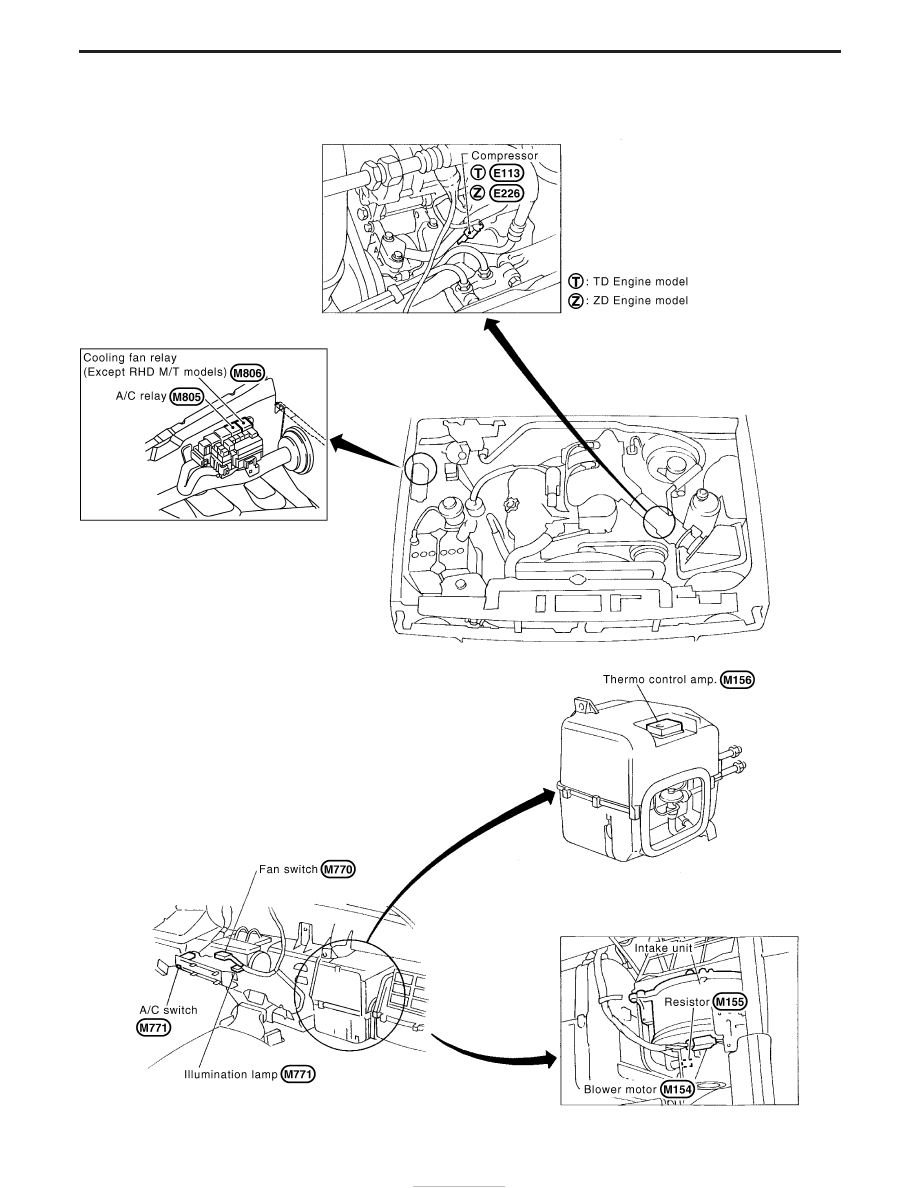

Harness Layout for A/C System

LH DRIVE MODELS

RHA342I

TROUBLE DIAGNOSES

HA-40

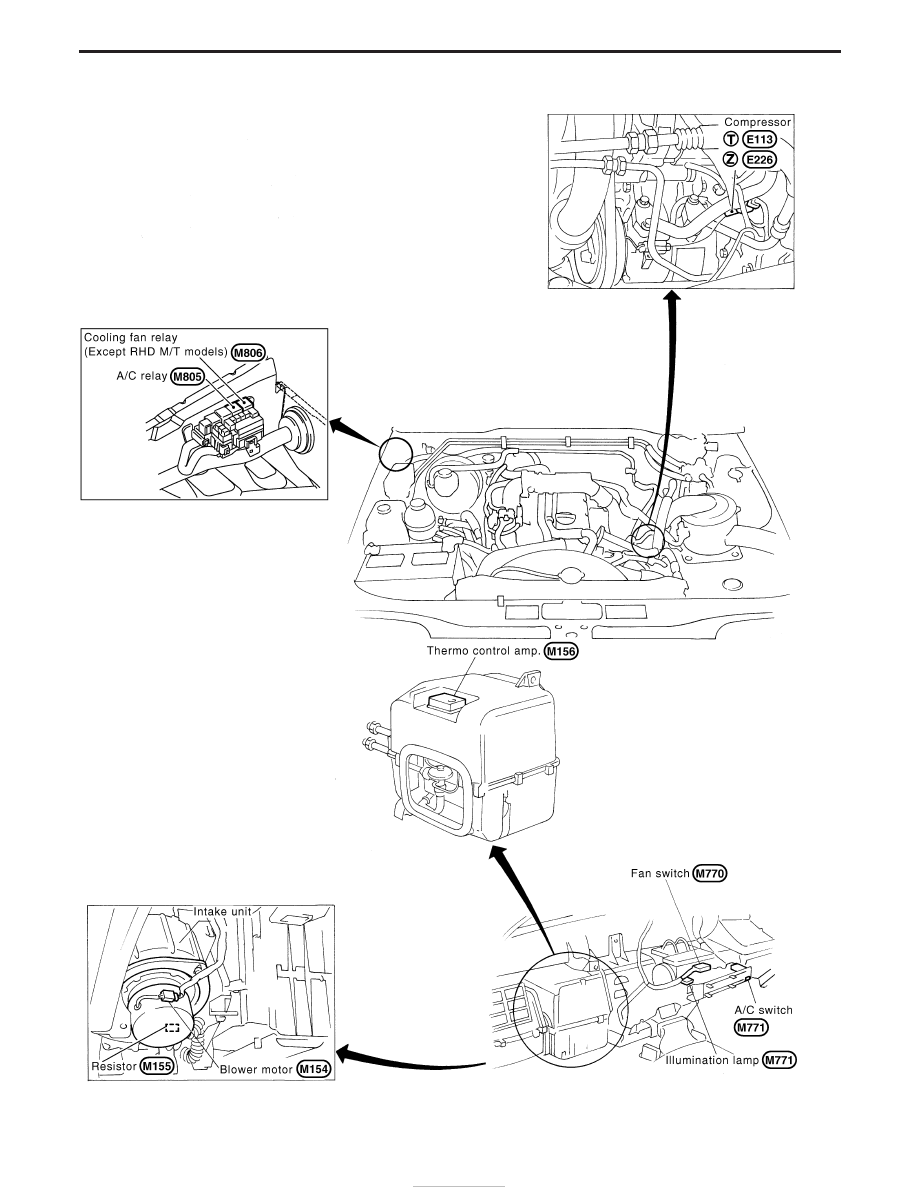

RH DRIVE MODELS

RHA343I

TROUBLE DIAGNOSES

Harness Layout for A/C System (Cont’d)

HA-41

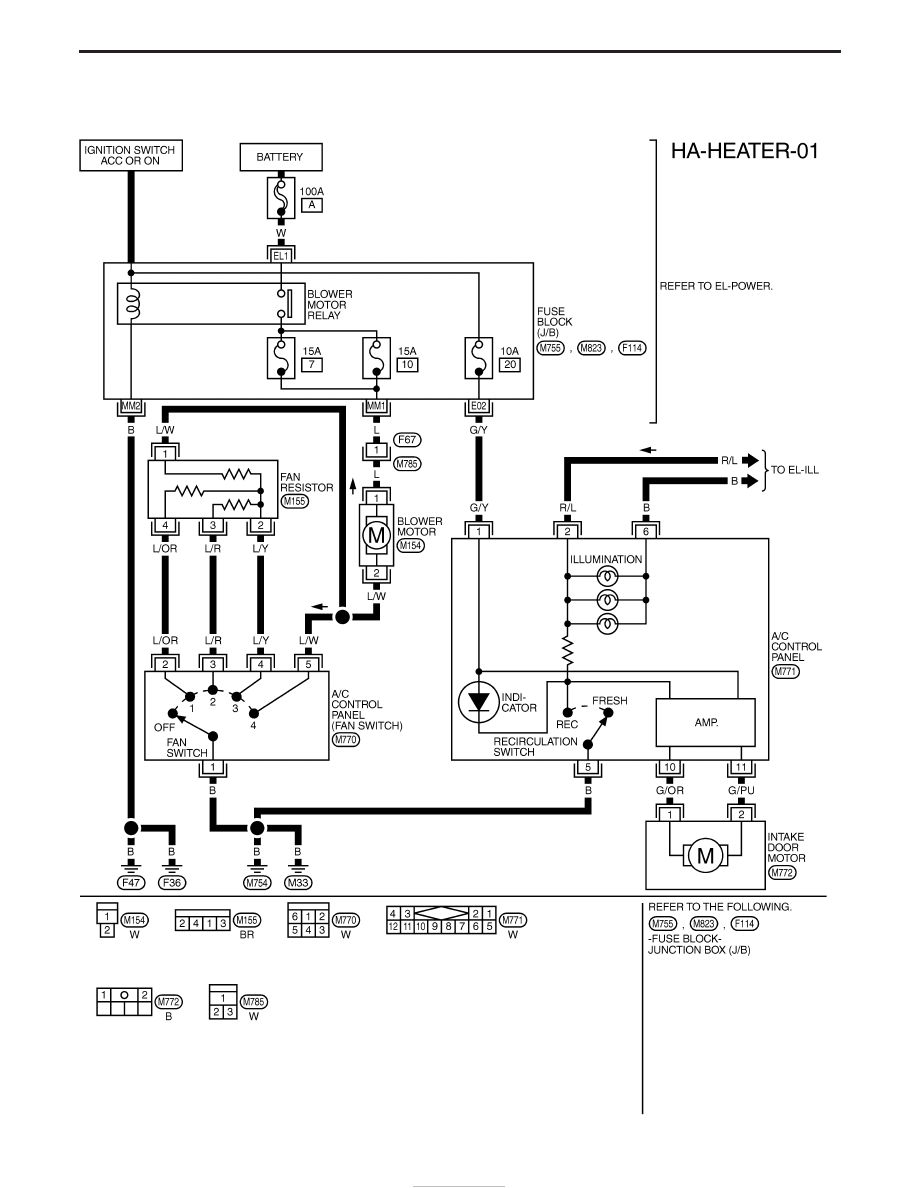

Wiring Diagram — Heater

LHD MODELS

YHA400

TROUBLE DIAGNOSES

HA-42

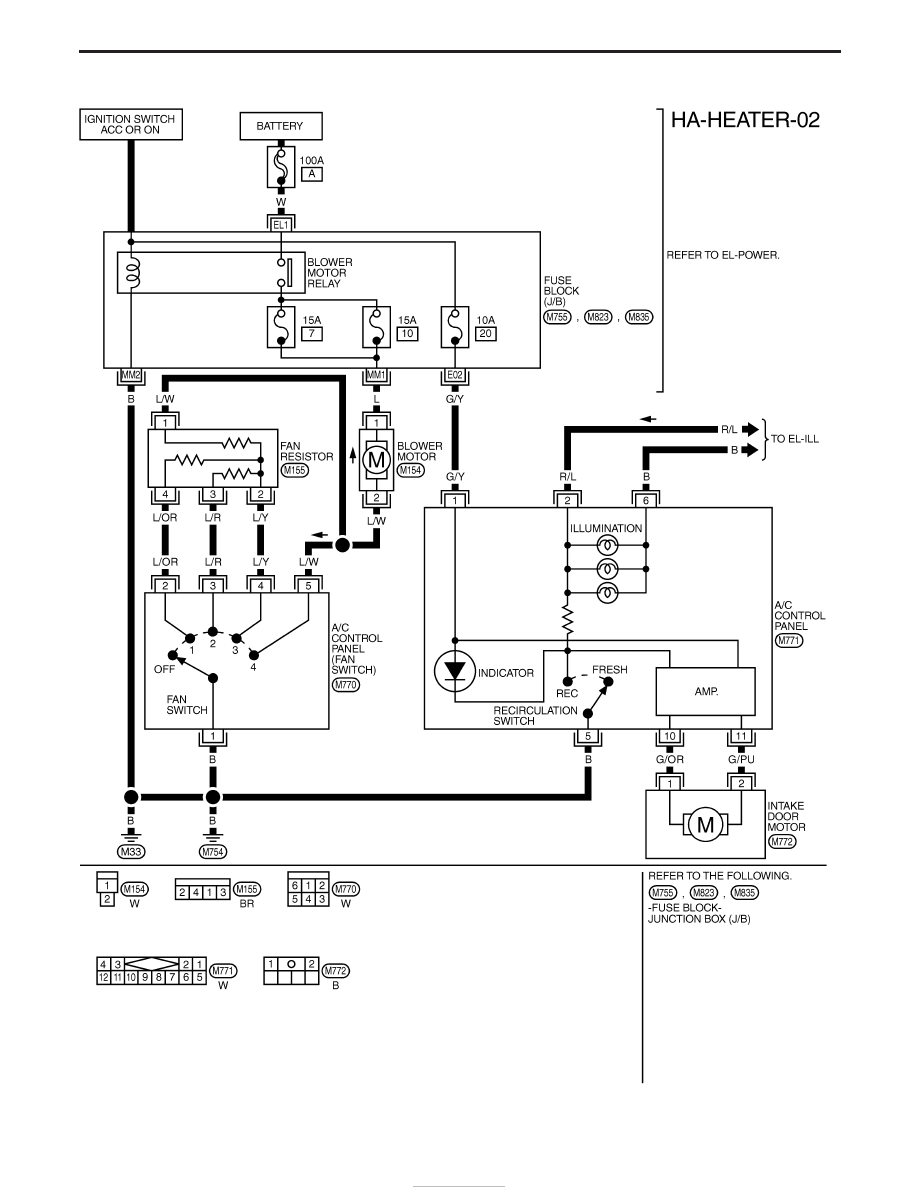

RHD MODELS

YHA401

TROUBLE DIAGNOSES

Wiring Diagram — Heater (Cont’d)

HA-43
