HFC-134a (R-134a) Service Procedure

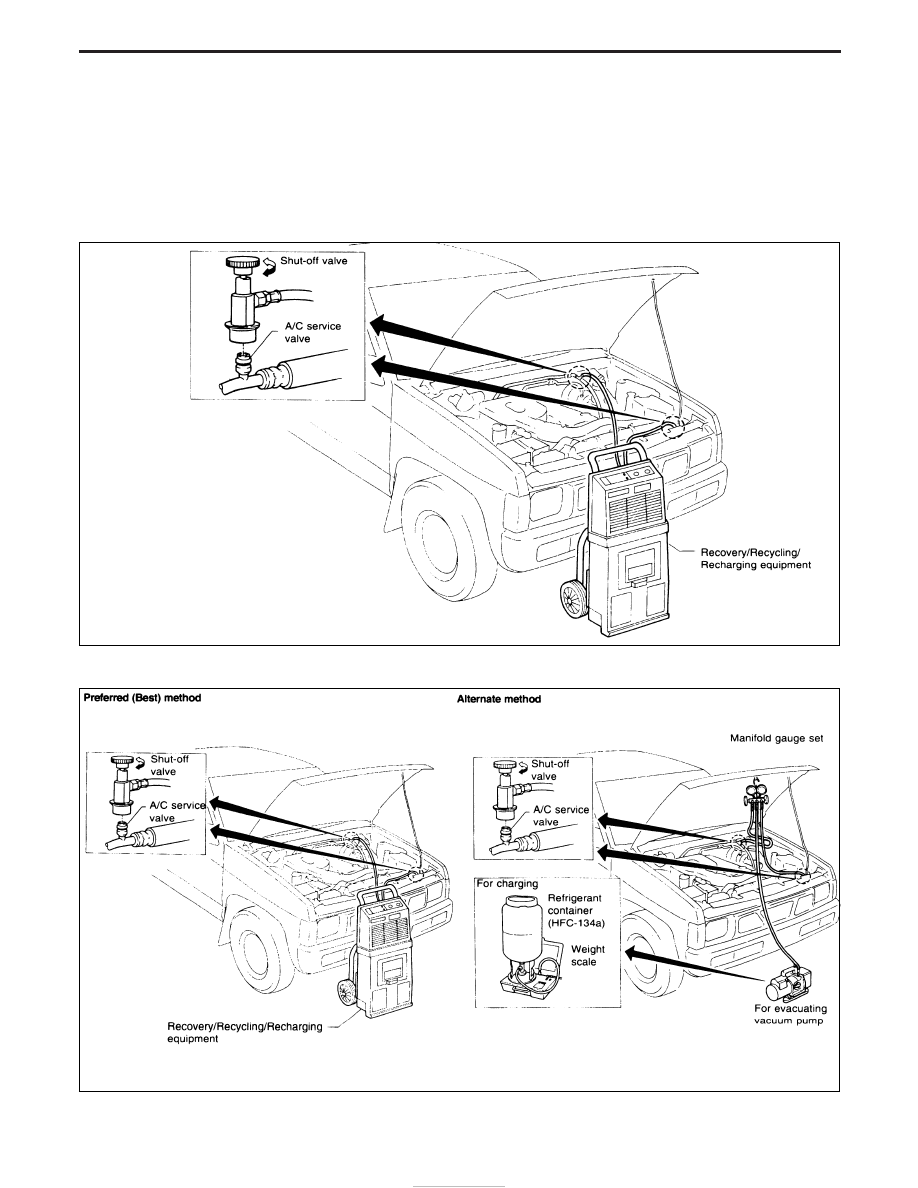

DISCHARGING REFRIGERANT

WARNING:

Avoid breathing A/C refrigerant and lubricant vapor or mist. Exposure may irritate eyes, nose and
throat. To remove HFC-134a (R-134a) from the A/C system, use service equipment certified to meet the
requirements of HFC-134a (R-134a) recycling equipment or HFC-134a (R-134a) recovery equipment. If
accidental system discharge occurs, ventilate work area before resuming service. Additional health
and safety information may be obtained from refrigerant and lubricant manufacturers.

EVACUATING SYSTEM AND CHARGING REFRIGERANT

SHA559D

SHA560D

SERVICE PROCEDURES

HA-16

Set the recovery/recycling/recharging

equipment.

Recovered lubrication oil

Refer to LUBRICATION
OIL — Checking and
Adjusting.

Discharge refrigerant into recovery/

recycling/recharging equipment.

Repair or replace parts.

Evacuate the unwanted air in charging

hoses.

Evacuating (over 25 minutes).

Check air tightness.

E

Repair.

G

E

Charging [approx. 200 g (7.05 oz)].

*-1

Preliminary refrigerant leak check.

Complete charging

[specified amount — 200 g (7.05 oz)].

*-1

Check for refrigerant leaks.

*-2

Check for A/C operation and

A/C cooling performance

Remove service couplers from A/C service

valves.

Recover refrigerant in charging hoses.

Note: *-1 Before charging refrigerant, ensure engine is off.

*-2 Before checking for leaks, start engine to activate air conditioning system then turn it off.
Service valve caps must be attached to valves (to prevent leak).

H

H

H

H

H

H

H

H

H

H

H

H

SERVICE PROCEDURES

HFC-134a (R-134a) Service Procedure (Cont’d)

HA-17

Refrigerant Lines

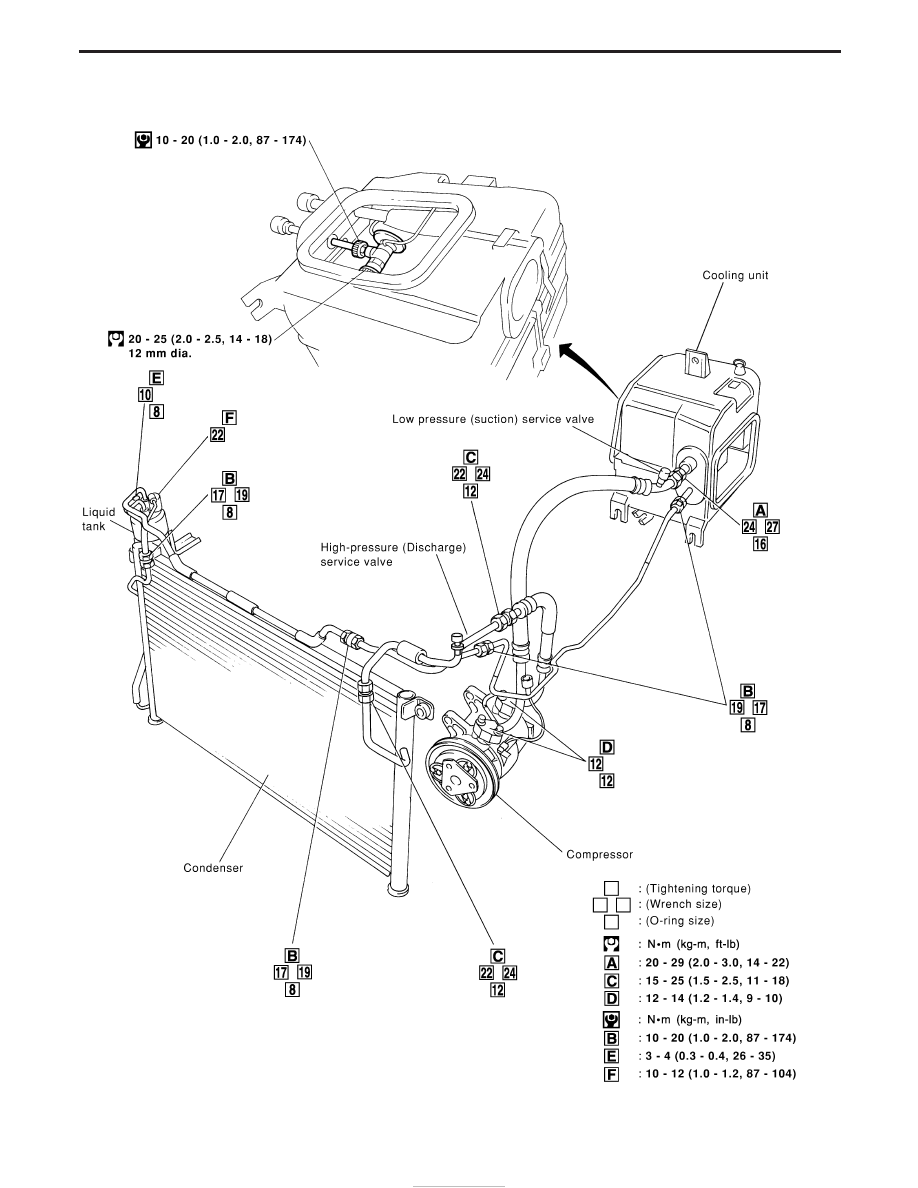

TD ENGINE LHD MODELS

YHA448

SERVICE PROCEDURES

HA-18

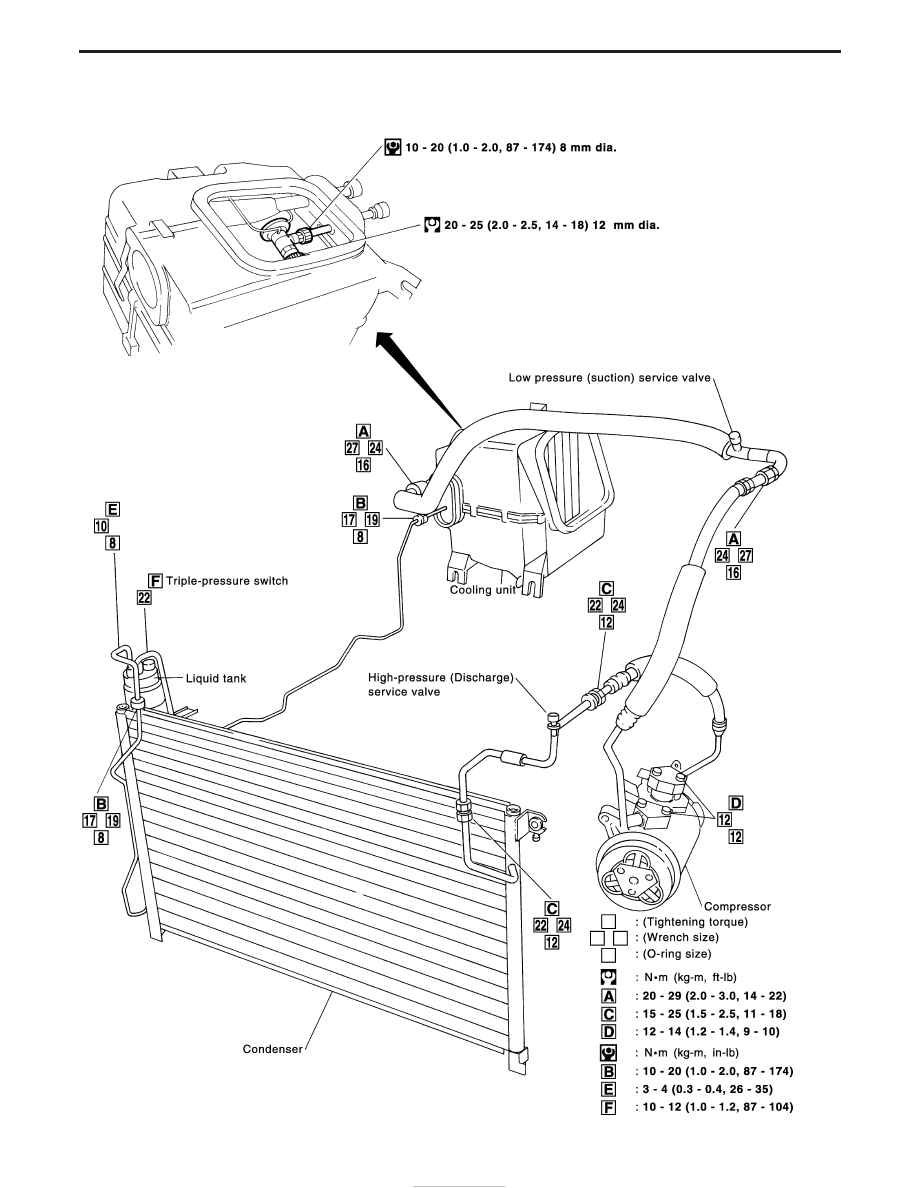

TD ENGINE RHD MODELS

YHA449

SERVICE PROCEDURES

Refrigerant Lines (Cont’d)

HA-19
