Wiring Diagram

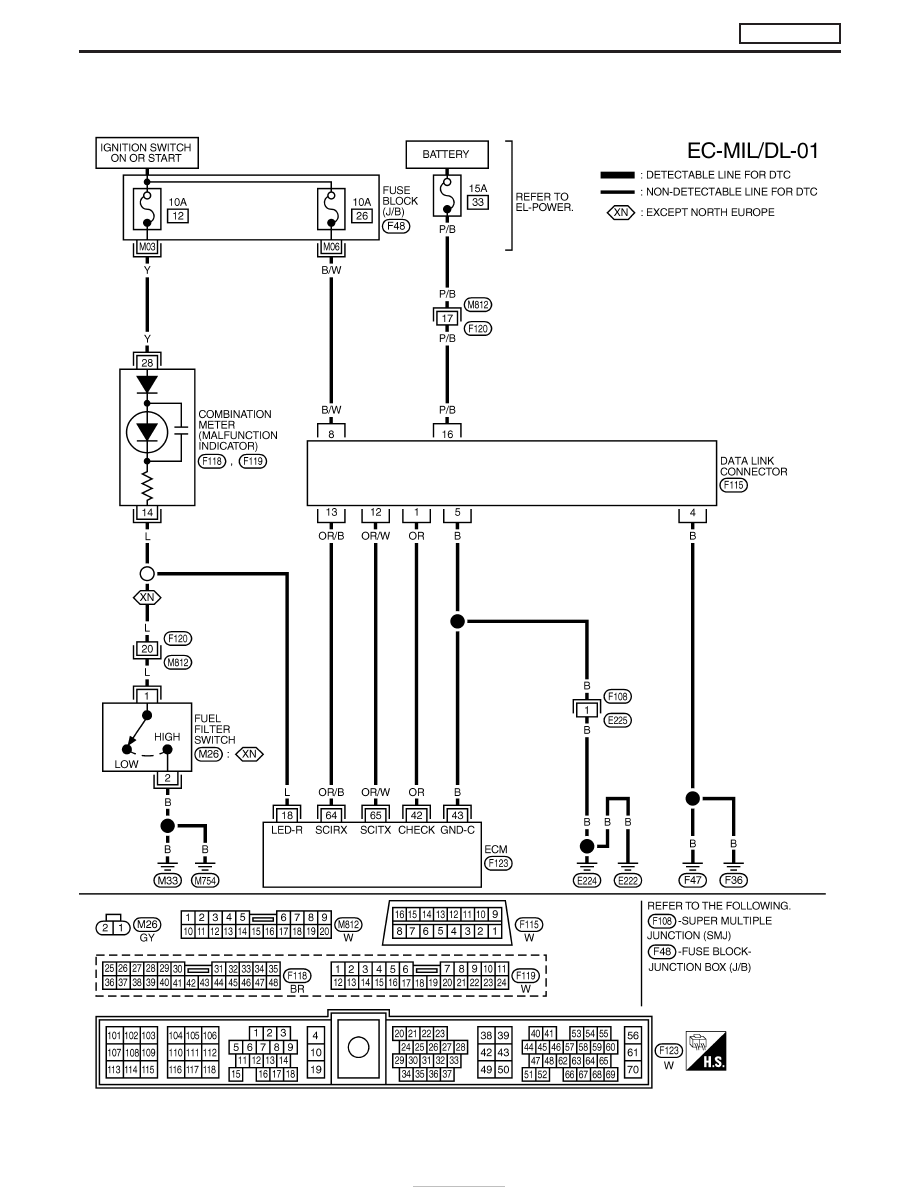

LHD MODESL

YEC669A

MI (MIL) & DATA LINK CONNECTORS

ZD30DDTi

EC-310

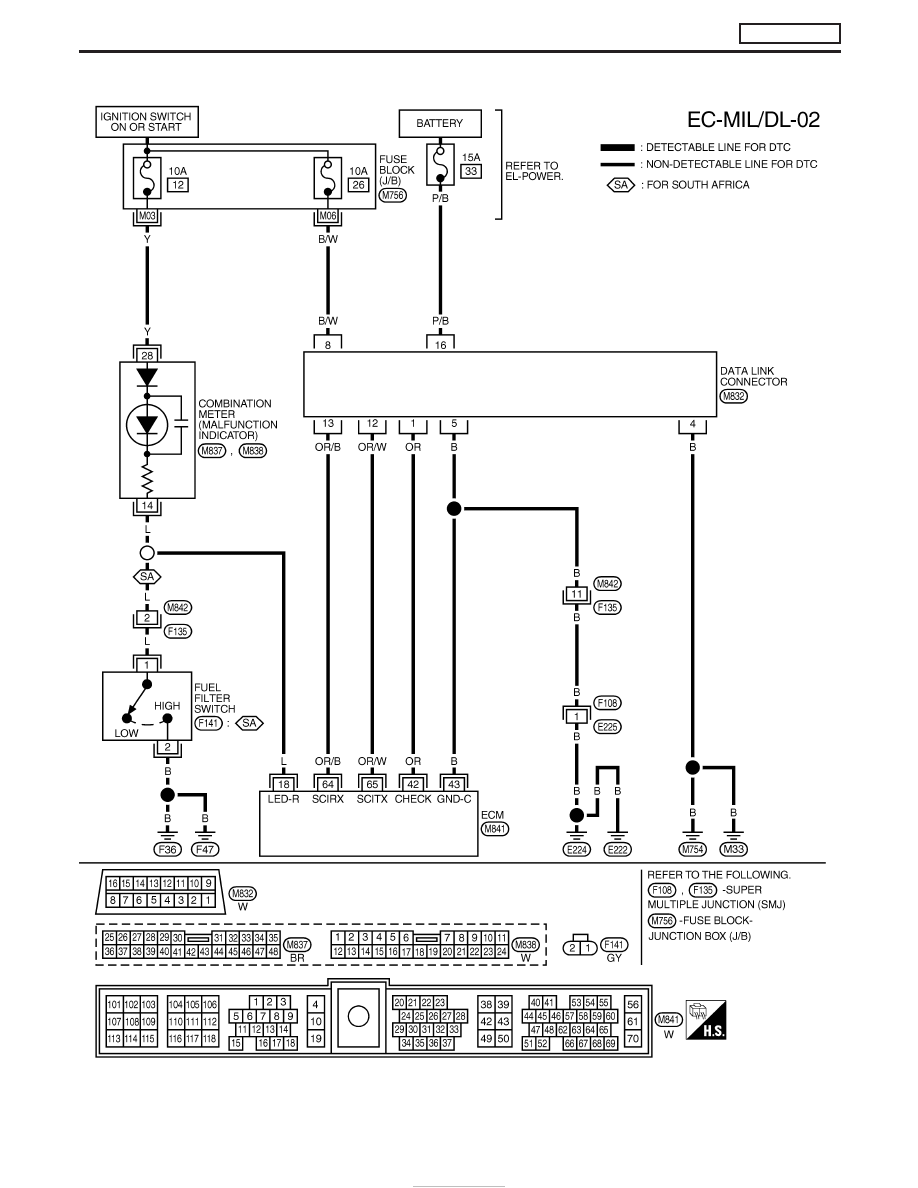

RHD MODELS

YEC670A

MI (MIL) & DATA LINK CONNECTORS

ZD30DDTi

Wiring Diagram (Cont’d)

EC-311

General Specifications

Unit: rpm

Engine

ZD30DDTi

Idle speed

750±25

Maximum engine speed

4,300

Injection Pump Numbers

Engine

Part number

Pump assembly number

ZD30DDTi

16700 VG100

109342-4023

Injection Nozzle

Unit: kPa (bar, kg/cm

2

, psi)

Initial injection pressure

Used

19,026 (190.3, 194, 2,759)

New

19,516 - 20,497 (195.2 - 205.0, 199 - 209, 2,830 - 2,972)

Limit

16,182 (161.8, 165, 2,346)

Engine Coolant Temperature Sensor

Temperature °C (°F)

Resistance k

Ω

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.00

90 (194)

0.236 - 0.260

Crankshaft Position Sensor (TDC)

Resistance [at 20°C (68°F)]

Ω

1,287 - 1,573

Glow Plug

Resistance [at 20°C (68°F)]

Ω

Approximately 0.5

Accelerator Position Sensor

Throttle valve conditions

Resistance between terminals 2 and 3 k

Ω

[at 25°C (77°F)]

Completely closed

Approximately 0.5

Partially open

0.5 - 4

Completely open

Approximately 4

EGR Volume Control Valve

Resistance [at 25°C (77°F)]

Ω

13 - 17

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD30DDTi

EC-312

Alphabetical & Numerical Index for DTC

ALPHABETICAL INDEX FOR DTC

X: Applicable —: Not applicable

Items

(CONSULT-II screen

terms)

DTC

MI illumination

Reference page

CONSULT-II

GST*1

ECM*2

ACCEL POS SENSOR

P0120

0403

X

EC-388

AIR CONDITIONR RLY

P1530

0805

X

EC-463

BRAKE SW

P0571

0807

X

EC-423

CONT SLEEV POS SEN

P1207

0105

X

EC-437

COOLANT TEMP SEN

P0115

0103

X

EC-384

CRANK POS SEN
(TDC)

P0335

0407

X

EC-408

ECM RLY

P1620

0902

X

EC-469

ECM 2

P1607

0301

X

EC-467

ECM 10

P1107

0802

—

EC-430

ECM 12

P1603

0901

X

EC-467

EGR SOL/V A

P1404

0806

—

EC-454

EGR SOL/V B

P1405

0808

—

EC-454

F/INJ F/B 2

P1206

0108

X

EC-432

F/INJ TIMG F/B

P1246

0201

X

EC-403

FUEL CUT S/V 1

P0215

0306

X

EC-399

FUEL TEMP SENSOR

P0180

0402

X

EC-395

GLOW LAMP

P0381

0908

—

EC-412

GLOW RELAY

P0380

0803

—

EC-412

INJ TIMING CONT/V

P0216

0904

X

EC-403

MAS AIR FLOW SEN

P0100

0102

X

EC-379

MI

P0650

0907

—

EC-427

NEEDL LIFT SE (RPM)

P1242

0906

X

EC-450

NEEDLE LIFT SEN

P1240

0304

X

EC-450

NO SELF DIAGNOSTIC
FAILURE INDICATED

P0000

0505

—

—

OVER HEAT

P1217

0208

X

EC-441

THROTTLE SOLENOID
VALVE

P1407

0808

—

EC-454

VEHICLE SPEED SEN

P0500

0104

—

EC-420

*1: These numbers are prescribed by ISO 15031-6.
*2: In Diagnostic Test Mode II (Self-diagnostic results). These numbers are controlled by NISSAN.

TROUBLE DIAGNOSIS — INDEX

TD27Ti
