Nissan Terrano model r20 series 2004. Manual - part 69

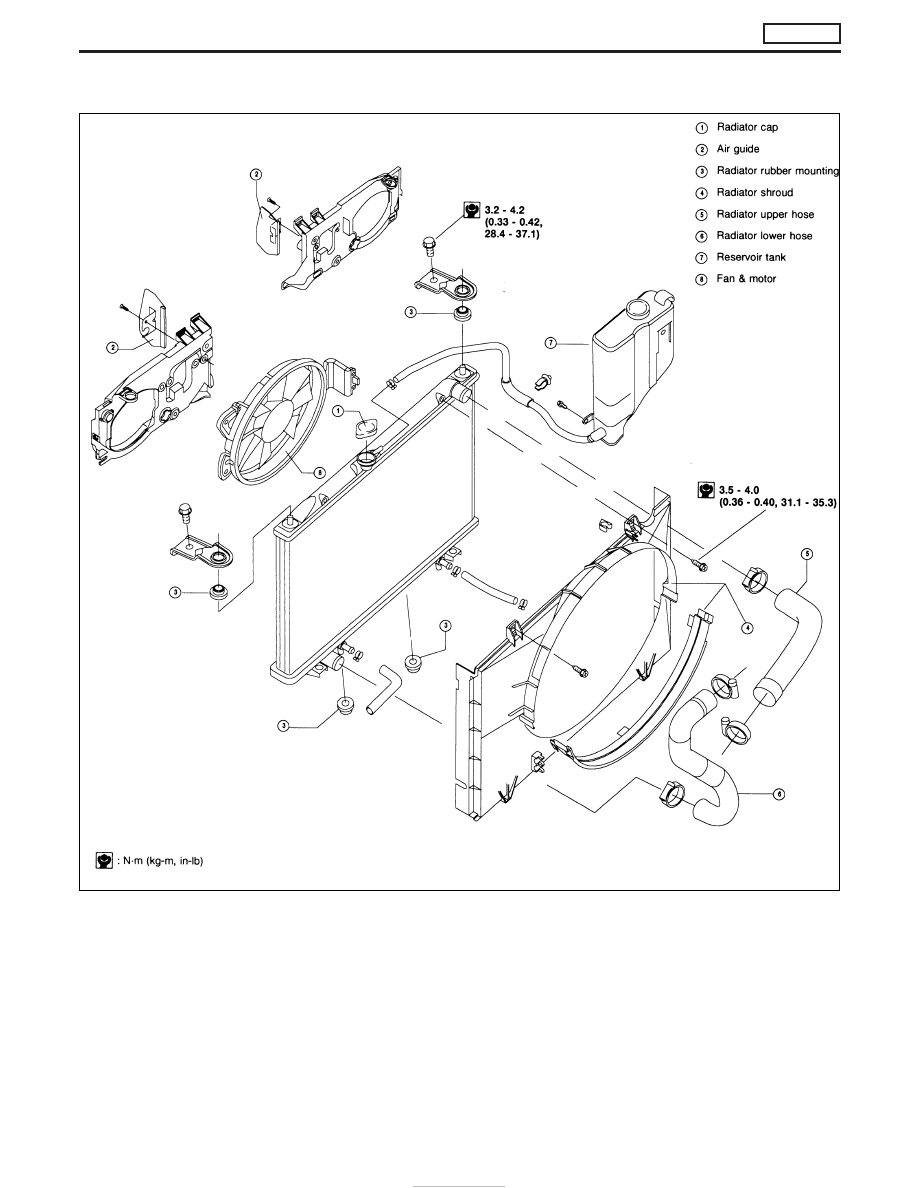

Radiator

CAUTION:

When filling radiator with coolant, refer to MA section.

NLC082

ENGINE COOLING SYSTEM

TD27Ti

LC-32

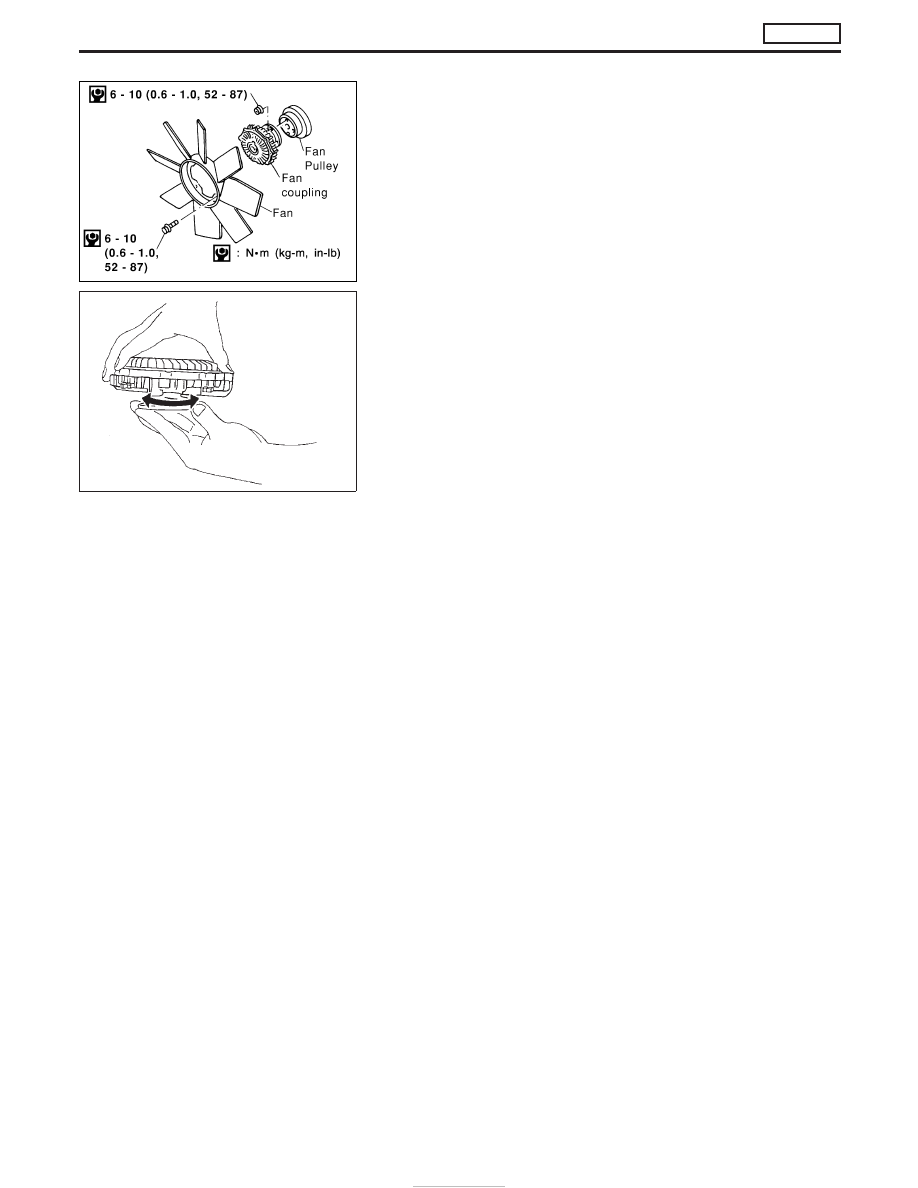

Cooling Fan

DISASSEMBLY AND ASSEMBLY

I

Proper alignment of components is essential.
Improper alignment will cause them to wobble and may even-
tually cause the fan to separate from the water pump causing
extensive damage.

I

If front mark

q

F

is present, install fan so that side marked

q

F

faces the front.

INSPECTION

Check fan coupling for irregular operation, oil leakage or bent
bimetal.

YLC041

SLC072

ENGINE COOLING SYSTEM

TD27Ti

LC-33

Engine Lubrication System

Oil pressure check

Engine rpm

Approximate discharge pressure

kPa (bar, kg/cm

2

, psi)

Idle speed

More than 78 (0.78, 0.8, 11)

3,000

294 - 392 (2.94 - 3.92, 3.0 - 4.0, 43 - 57)

Oil pump

Unit: mm (in)

Gear side clearance

Less than 0.13 (0.0051)

Gear backlash

Less than 0.43 (0.0169)

Oil pump bushing clearance

Less than 0.15 (0.0059)

Oil pump bushing inside diameter

13.012 - 13.098

(0.5123 - 0.5157)

Drive gear shaft outside diameter

12.974 - 12.992

(0.5108 - 0.5115)

Engine Cooling System

Thermostat

Valve opening temperature

°C (°F)

88 (190)

Max. Valve lift

mm/°C (in/°F)

8/100

(0.315/212)

Radiator

Unit: kPa (bar, kg/cm

2

, psi)

Cap relief pressure

78 - 98

(0.78 - 0.98, 0.8 - 1.0, 11 - 14)

Leakage test pressure

157 (1.57, 1.6, 23)

SERVICE DATA AND SPECIFICATIONS (SDS)

TD27Ti

LC-34

ENGINE CONTROL SYSTEM

SECTION

EC

CONTENTS

ZD30DDTi

TROUBLE DIAGNOSIS - INDEX

....................................7

Alphabetical & Numerical Index for DTC ....................7

PRECAUTIONS

...............................................................9

Precautions ..................................................................9

ENGINE AND EMISSION CONTROL OVERALL
SYSTEM

.........................................................................12

Engine Control Component Parts Location...............12
Circuit Diagram ..........................................................16
System Diagram ........................................................17
Vacuum Hose Drawing ..............................................18
System Chart .............................................................19

ENGINE AND EMISSION BASIC CONTROL
SYSTEM DESCRIPTION

...............................................20

Fuel Injection Control System ...................................20
Fuel Injection Timing Control System........................22
Air Conditioning Cut Control......................................22
Fuel Cut Control (at no load & high engine
speed) ........................................................................22
Crankcase Ventilation System...................................23

BASIC SERVICE PROCEDURE

...................................24

Injection Tube and Injection Nozzle ..........................24
Electronic Control Fuel Injection Pump .....................27
Air Bleeding ...............................................................32

ON BOARD DIAGNOSTIC SYSTEM
DESCRIPTION

...............................................................33

DTC and MI Detection Logic .....................................33
Diagnostic Trouble Code (DTC) ................................33
Malfunction Indicator (MI) ..........................................34
CONSULT-II ...............................................................39

TROUBLE DIAGNOSIS - INTRODUCTION

..................46

Introduction ................................................................46
Work Flow..................................................................48

TROUBLE DIAGNOSIS - BASIC INSPECTION

...........50

Basic Inspection.........................................................50

TROUBLE DIAGNOSIS - GENERAL
DESCRIPTION

...............................................................56

Symptom Matrix Chart...............................................56

CONSULT-II Reference Value in Data Monitor
Mode ..........................................................................66
Major Sensor Reference Graph in Data Monitor
Mode ..........................................................................68
ECM Terminals and Reference Value .......................69

TROUBLE DIAGNOSIS FOR INTERMITTENT
INCIDENT

.......................................................................78

Description .................................................................78
Diagnostic Procedure ................................................78

TROUBLE DIAGNOSIS FOR POWER SUPPLY

..........79

Main Power Supply and Ground Circuit....................79

DTC 0102 MASS AIR FLOW SEN

................................88

Component Description .............................................88
CONSULT-II Reference Value in Data Monitor
Mode ..........................................................................88
ECM Terminals and Reference Value .......................88
On Board Diagnosis Logic.........................................88
DTC Confirmation Procedure ....................................89
Wiring Diagram ..........................................................90
Diagnostic Procedure ................................................92

DTC 0103 COOLANT TEMP SEN

................................95

Description .................................................................95
On Board Diagnosis Logic.........................................95
DTC Confirmation Procedure ....................................95
Wiring Diagram ..........................................................96
Diagnostic Procedure ................................................97

DTC 0104 VEHICLE SPEED SEN

................................99

Description .................................................................99
ECM Terminals and Reference Value .......................99
On Board Diagnosis Logic.........................................99
Overall Function Check ...........................................100
Wiring Diagram ........................................................101
Diagnostic Procedure ..............................................103

DTC 0203 ACCEL POS SW (F/C)

..............................104

Description ...............................................................104
CONSULT-II Reference Value in Data Monitor
Mode ........................................................................104
ECM Terminals and Reference Value .....................104
On Board Diagnosis Logic.......................................104
