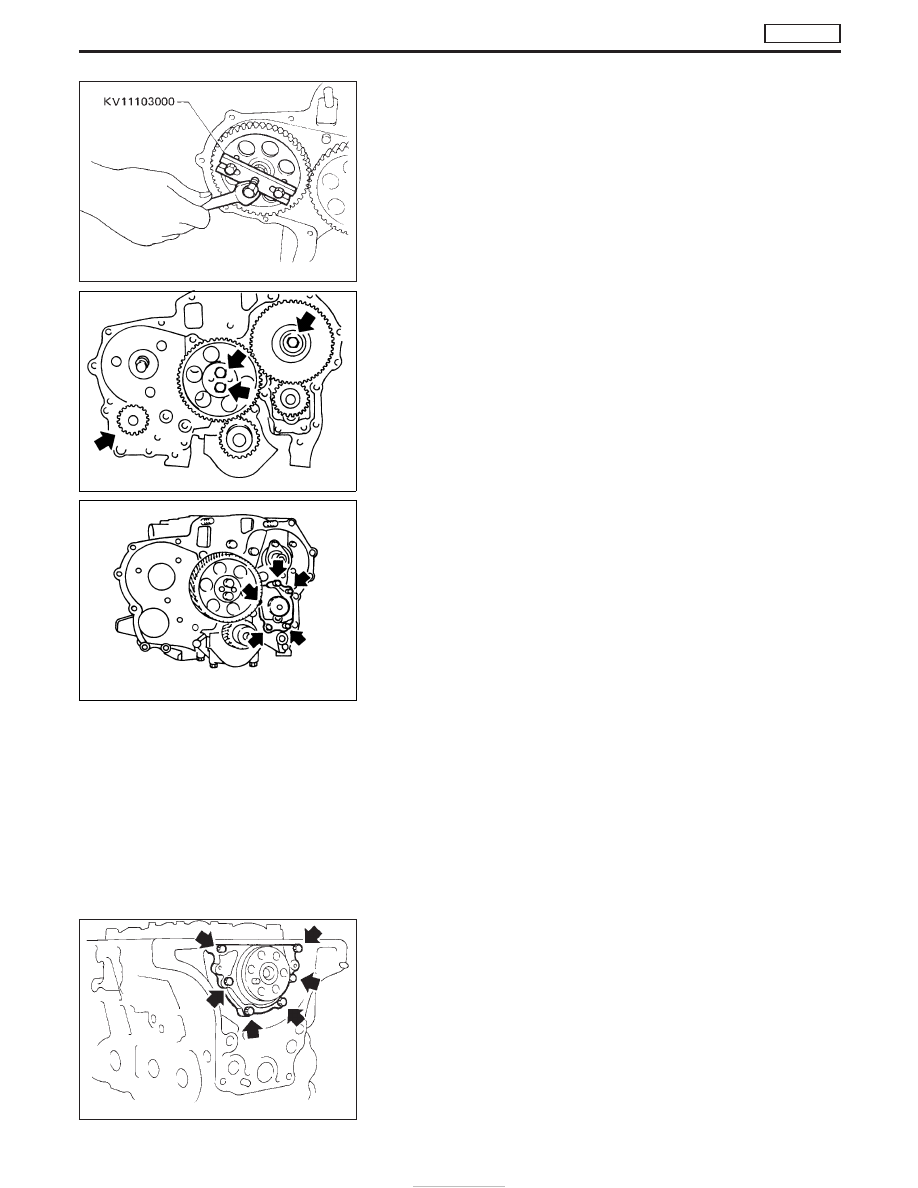

11. Remove injection pump gear.
12. Remove injection pump.

13. Remove idler gear and idler shaft.
14. Remove valve lifters, camshaft gear and camshaft.
15. Remove vacuum pump assembly.

16. Remove oil pump assembly.

17. Remove crankshaft gear.
18. Remove flywheel and rear plate.
19. Remove connecting rod caps.
20. Remove pistons.

21. Remove rear oil seal retainer.
22. Remove oil strainer.

SEM654B

NEM168

NEM169

SEM657B

ENGINE OVERHAUL

TD27Ti

Disassembly (Cont’d)

EM-126

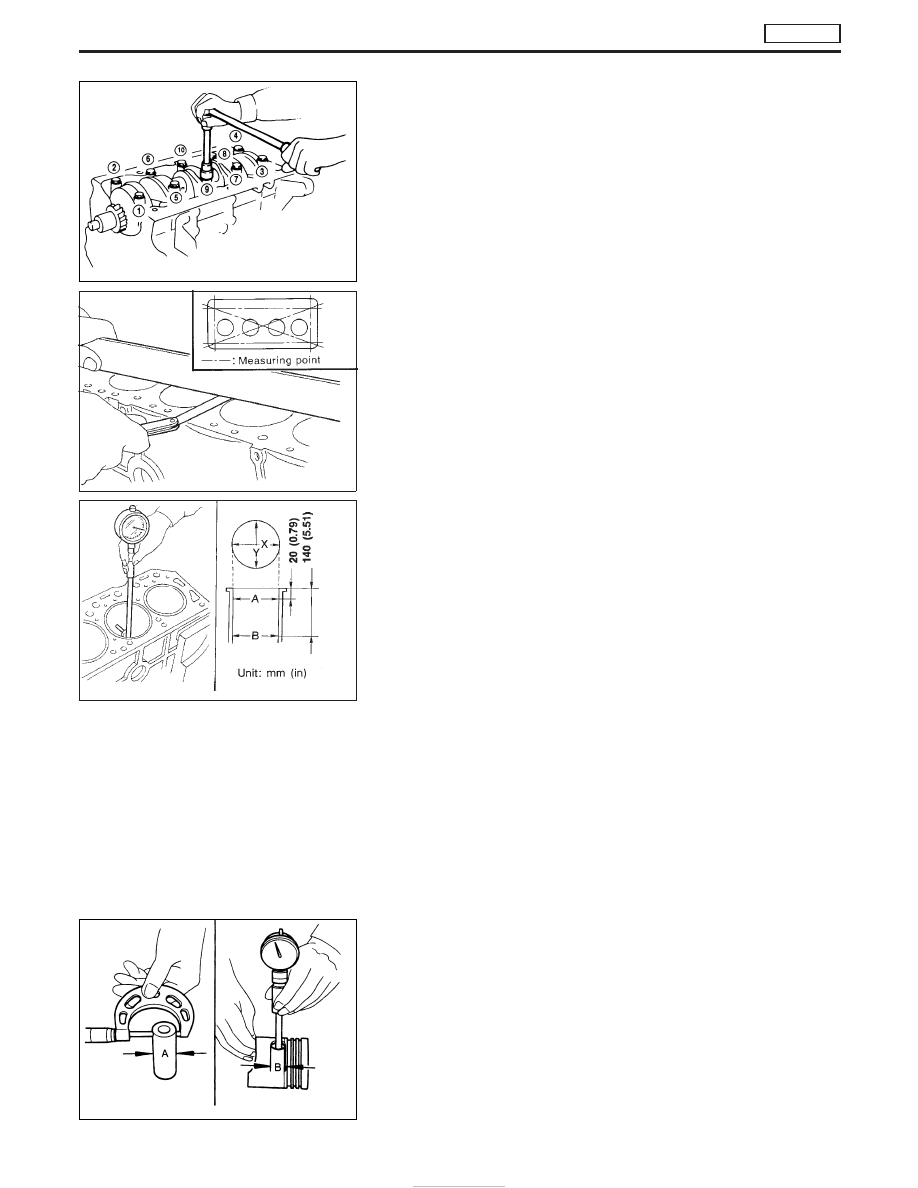

23. Remove bearing cap and crankshaft. Loosen bearing cap nuts

in numerical order, as shown at left.

Place the bearings and caps in their proper order.

Inspection

CYLINDER BLOCK DISTORTION

1. Clean upper face of cylinder block and measure the distortion.

Standard:

Less than 0.05 mm (0.0020 in)

Limit:

0.2 mm (0.008 in)

2. If out of specification, resurface it.

CYLINDER WEAR

1. Measure cylinder bore for out-of-round and taper with a bore

gauge. If beyond the limit, rebore all 4 cylinders. Replace cyl-
inder block if necessary.

Standard inside diameter:

96.000 - 96.030 mm (3.7795 - 3.7807 in)
Refer to SDS

Wear limit:

Less than 0.20 mm (0.0079 in)

Out-of-round (X − Y) limit:

Less than 0.020 mm (0.0008 in)

Taper (A − B) limit:

0.20 mm (0.0079 in)

2. Check for scratches or abrasions. If abrasions are found, hone

cylinder bore.

PISTON AND PISTON PIN CLEARANCE

Check clearance between pistons and piston pins.

Clearance (A − B):

Standard

0.002 to 0.012 mm (0.0001 to 0.0005 in)

Limit

Less than 0.1 mm (0.004 in)

NEM007

SEM038

MEM042A

NEM002

ENGINE OVERHAUL

TD27Ti

Disassembly (Cont’d)

EM-127

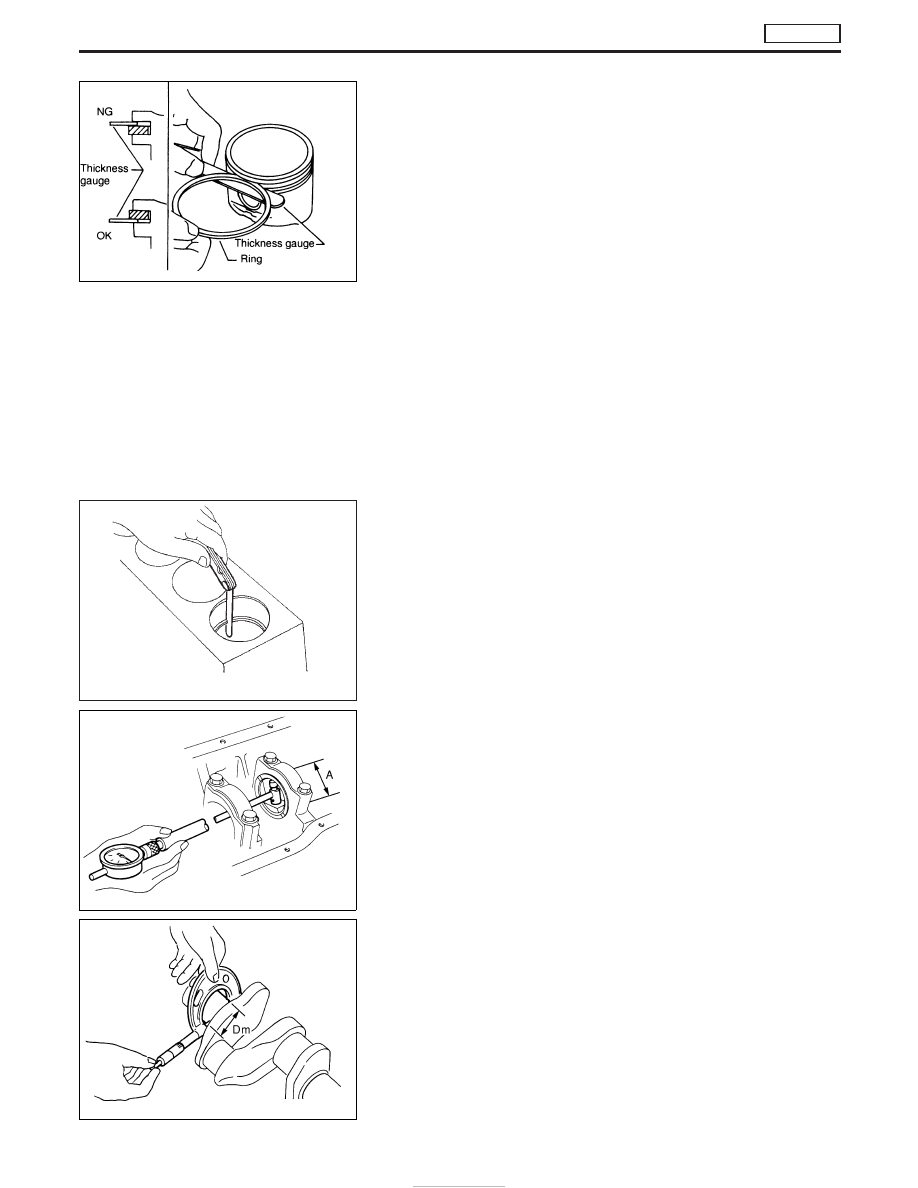

PISTON RING SIDE CLEARANCE

Side clearance:

Top ring

0.00 - 0.05 mm (0.0 - 0.0020 in)

2nd ring

0.04 - 0.072 mm (0.0016 - 0.0028 in)

Oil ring

0.02 - 0.055 mm (0.0008 - 0.0022 in)

Max. limit of side clearance:

Top ring

0.50 mm (0.0197 in)

2nd ring

0.30 mm (0.0118 in)

Oil ring

0.15 mm (0.0059 in)

PISTON RING END GAP

Standard ring gap:

Top ring

0.25 - 0.40 mm (0.0098 - 0.0157 in)

2nd ring

0.40 - 0.55 mm (0.0157 - 0.0217 in)

Oil ring

0.25 - 0.55 mm (0.0098 - 0.0217 in)

Max. limit of ring gap:

1.5 mm (0.059 in)

BEARING CLEARANCE

Main bearing

1. Install main bearings to cylinder block and main bearing cap.
2. Install main bearing cap to cylinder block.
Tighten all bolts in correct order and in two or three stages.
3. Measure inside diameter “A” of main bearing.

4. Measure outside diameter “Dm” of main journal in crankshaft.

EEM117

SEM905

YEM044

YEM045

ENGINE OVERHAUL

TD27Ti

Inspection (Cont’d)

EM-128

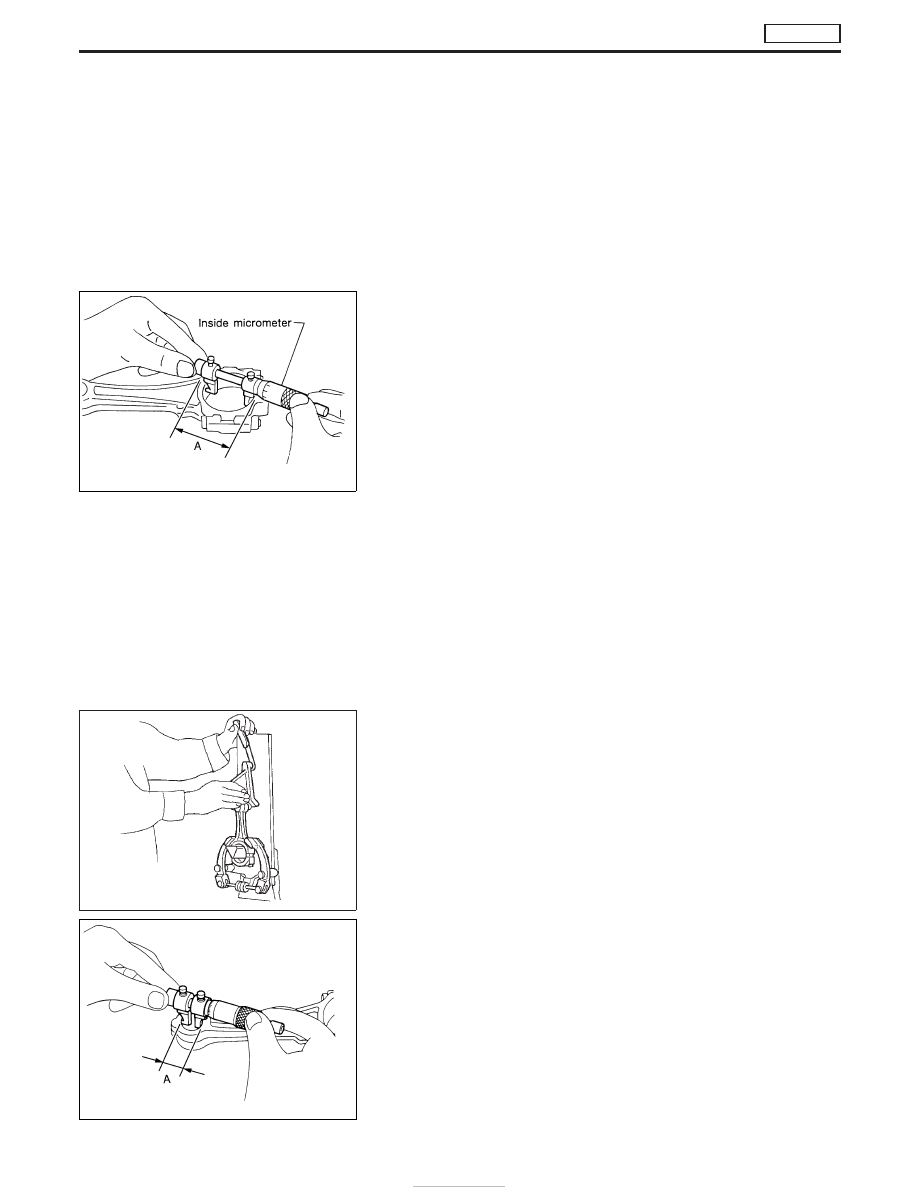

5. Calculate main bearing clearance.

Main bearing clearance = A − Dm

Standard

0.035 - 0.083 mm (0.0014 - 0.0033 in)

Limit

Less than 0.15 mm (0.0059 in)

CONNECTING ROD BEARING (Big end)

1. Install connecting rod bearing to connecting rod and cap.
2. Install connecting rod cap to connecting rod.
Apply oil to the thread portion of bolts and seating surface of
nuts.
3. Measure inside diameter “A” of bearing.
4. Measure outside diameter “Dp” of pin journal in crankshaft.
5. Calculate connecting rod bearing clearance.

Connecting rod bearing clearance = A − Dp

Standard

0.035 - 0.077 mm
(0.0014 - 0.0030 in)

Limit

Less than 0.15 mm (0.0059 in)

CONNECTING ROD BEND AND TORSION

Bend and torsion:

Limit

0.15 mm (0.0059 in)

per 200 mm (7.87 in) length

CONNECTING ROD BUSHING CLEARANCE (Small end)

1. Measure inside diameter “A” of connecting rod small end bush-

ings.

YEM046

EM133

YEM047

ENGINE OVERHAUL

TD27Ti

Inspection (Cont’d)

EM-129
