14. Tighten side bearing cap bolts.

: 83 - 103 N

⋅

m (8.5 - 10.5 kg-m, 62 - 76 ft-lb)

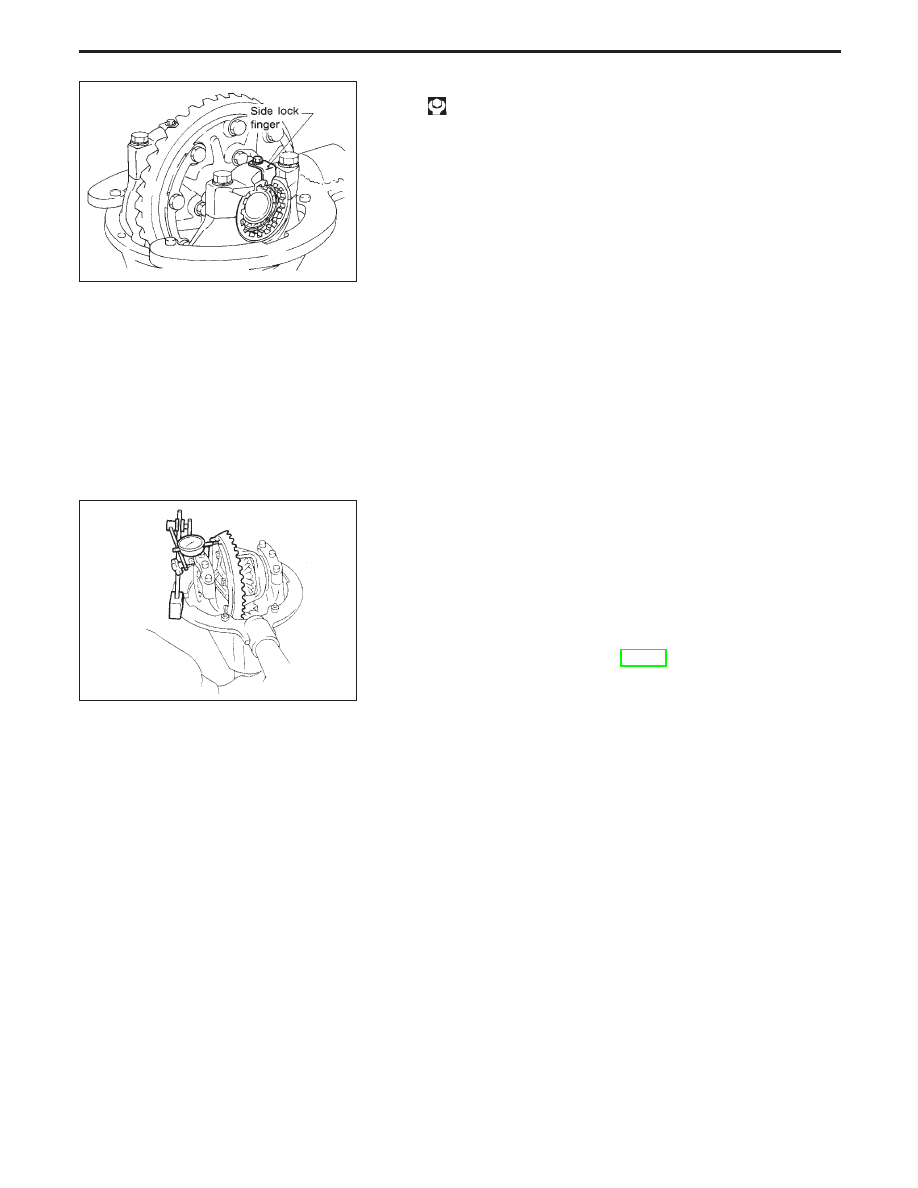

15. Install side lock finger in place to prevent rotation during opera-

tion.

16. Check runout of ring gear with a dial indicator.

Runout limit:

0.08 mm (0.0031 in)

I

If backlash varies excessively in different places, the variance
may have resulted from foreign matter caught between the ring
gear and the differential case.

I

If the backlash varies greatly when the runout of the ring gear
is within a specified range, the hypoid gear set or differential
case should be replaced.

17. Check tooth contact. (Refer to PD-49.)

SPD698

SPD247

ASSEMBLY (H233B)

Differential Carrier (Cont’d)

PD-56

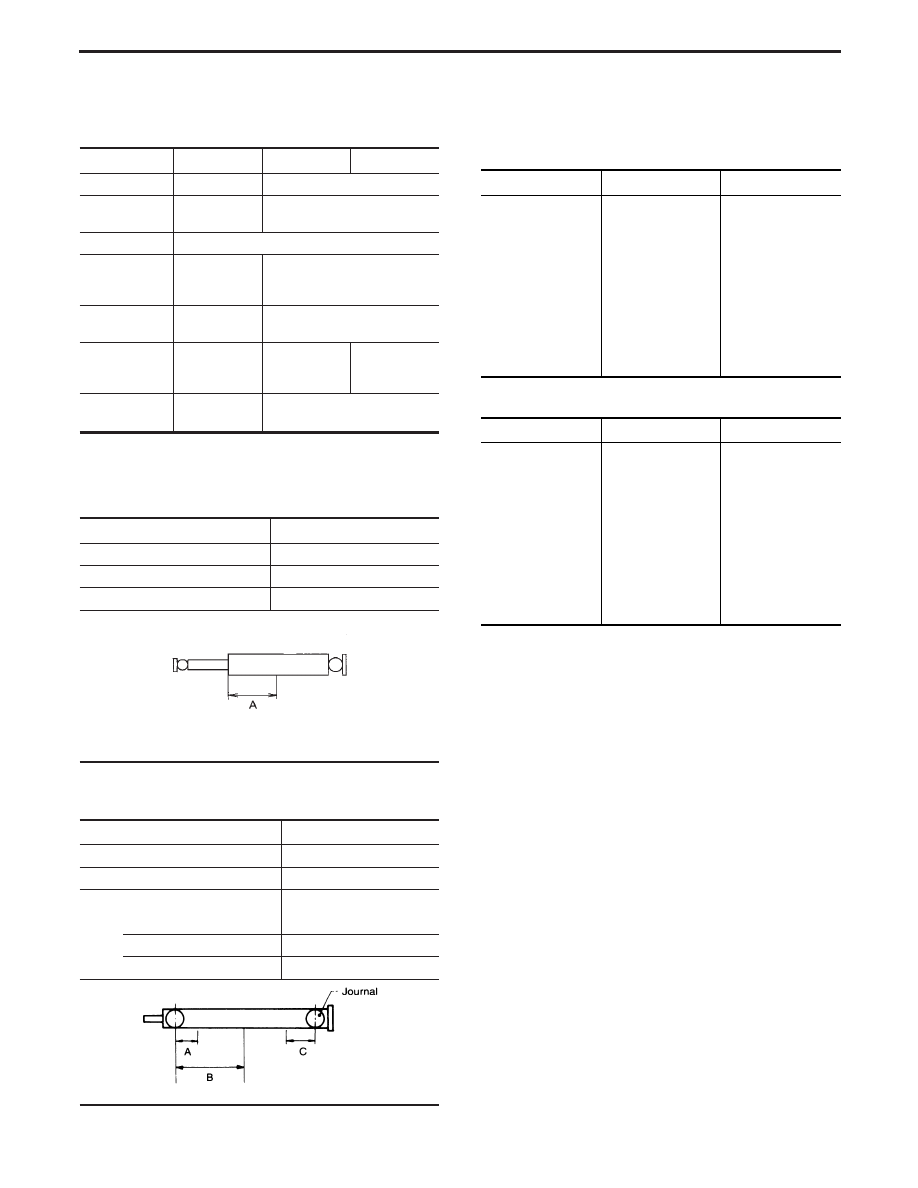

Propeller Shaft

GENERAL SPECIFICATIONS

Unit: mm (in)

MODEL

ALL

H/T

WAGON

Portion

Front

Rear

Propeller shaft
model

0F71H

2S80B

Number of joints

2

Coupling
method with
transmission

Flange type

Sleeve type

Types of journal
bearings

Solid type (dis-
assembly type)

Solid type

Shaft length
(Spider to spi-
der)

mm (in)

542 (21.34)

725 (28.54)

925 (36.42)

Shaft outer
diameter mm (in)

65 (2.56)

65 (2.56)

INSPECTION AND ADJUSTMENT

Front propeller shaft

Unit: mm (in)

Propeller shaft model

0F71H

Journal axial play limit

0.02 (0.0008)

Propeller shaft runout limit

0.6 (0.024)

Measuring point A

126 (4.96)

SPD996

Rear propeller shaft

Unit: mm (in)

Propeller shaft model

2S80B

Journal axial play limit

0.02 (0.0008)

Propeller shaft runout limit

0.6 (0.024)

Measuring point

A

280 (11.02)

B

475 (18.70)

C

280 (11.02)

NPD004

Available snap rings

0F71H models

Unit: mm (in)

Thickness mm (in)

ID color

Part number

1.99 (0.0783)

White

37146-01G00

2.02 (0.0795)

Yellow

37147-01G00

2.05 (0.0807)

Red

37148-01G00

2.08 (0.0819)

Green

37149-01G00

2.11 (0.0831)

Blue

37150-01G00

2.14 (0.0843)

Light brown

37151-01G00

2.17 (0.0854)

Pink

37152-01G00

2.20 (0.0866)

No paint

37153-01G00

2S80B models

Thickness mm (in)

ID color

Part number

1.99 (0.0783)

White

37146-C9400

2.02 (0.0795)

Yellow

37147-C9400

2.05 (0.0807)

Red

37148-C9400

2.08 (0.0819)

Green

37149-C9400

2.11 (0.0831)

Blue

37150-C9400

2.14 (0.0843)

Light Brown

37151-C9400

2.17 (0.0854)

Pink

37152-C9400

2.20 (0.0866)

No paint

37153-C9400

SERVICE DATA AND SPECIFICATIONS (SDS)

PD-57

Final Drive

GENERAL SPECIFICATIONS

Front final drive

R180A

4-pinion

Oil capacity (Approx.)



(Imp pt)

1.3 (2-1/4)

Rear final drive

H233B

LSD* 4-pinion

Oil capacity (Approx.)



(Imp pt)

2.8 (4-7/8)

Gear ratio

4.375

Number of teeth

Ring gear

35

Drive pinion

8

* Limited Slip Differential

INSPECTION AND ADJUSTMENT (R180A)

Ring gear runout

Ring gear runout limit

mm (in)

0.05 (0.0020)

Axle bearing adjustment

Axle bearing end play

mm (in)

0 - 0.1 (0 - 0.004)

Available axle bearing adjusting shims

Thickness mm (in)

Part number

0.10 (0.0039)

38233-01G11

0.20 (0.0079)

38233-01G12

0.30 (0.0118)

38233-01G13

0.40 (0.0157)

38233-01G14

Side gear adjustment

Side gear backlash
(Clearance between side gear to
differential case)

mm (in)

0.10 - 0.20

(0.0039 - 0.0079)

Available side gear thrust washers

Thickness mm (in)

Part number

0.75 (0.0295)

38424-W2010

0.78 (0.0307)

38424-W2011

0.81 (0.0319)

38424-W2012

0.84 (0.0331)

38424-W2013

0.87 (0.0343)

38424-W2014

0.90 (0.0354)

38424-W2015

0.93 (0.0366)

38424-W2016

0.96 (0.0378)

38424-W2017

Drive pinion height adjustment

Available pinion height adjusting washers

Thickness mm (in)

Part number

3.09 (0.1217)

38154-P6017

3.12 (0.1228)

38154-P6018

3.15 (0.1240)

38154-P6019

3.18 (0.1252)

38154-P6020

3.21 (0.1264)

38154-P6021

3.24 (0.1276)

38154-P6022

3.27 (0.1287)

38154-P6023

3.30 (0.1299)

38154-P6024

3.33 (0.1311)

38154-P6025

3.36 (0.1323)

38154-P6026

3.39 (0.1335)

38154-P6027

3.42 (0.1346)

38154-P6028

3.45 (0.1358)

38154-P6029

3.48 (0.1370)

38154-P6030

3.51 (0.1382)

38154-P6031

3.54 (0.1394)

38154-P6032

3.57 (0.1406)

38154-P6033

3.60 (0.1417)

38154-P6034

3.63 (0.1429)

38154-P6035

3.66 (0.1441)

38154-P6036

Drive pinion preload adjustment

Drive pinion bearing preload
adjusting method

Adjusting washer and spacer

Drive pinion preload

N

⋅

m (kg-cm, in-lb)

With front oil seal

1.1 - 1.7 (11 - 17, 9.5 - 14.8)

Available drive pinion preload adjusting washers

Thickness mm (in)

Part number

6.59 (0.2594)

38127-01G00

6.57 (0.2587)

38127-01G01

6.55 (0.2579)

38127-01G02

6.53 (0.2571)

38127-01G03

6.51 (0.2563)

38127-01G04

6.49 (0.2555)

38127-01G05

6.47 (0.2547)

38127-01G06

6.45 (0.2539)

38127-01G07

6.43 (0.2531)

38127-01G08

6.41 (0.2524)

38127-01G09

6.39 (0.2516)

38127-01G10

6.37 (0.2508)

38127-01G11

6.35 (0.2500)

38127-01G12

6.33 (0.2492)

38127-01G13

6.31 (0.2484)

38127-01G14

Available drive pinion preload adjusting spacers

Length mm (in)

Part number

52.20 (2.0551)

38130-G2300

52.40 (2.0630)

38131-G2301

52.60 (2.0709)

38132-G2302

52.80 (2.0787)

38133-G2303

53.00 (2.0866)

38134-G2304

53.20 (2.0945)

38135-G2305

SERVICE DATA AND SPECIFICATIONS (SDS)

PD-58

Side bearing adjustment

Differential carrier assembly turning
resistance

N (kg, lb)

34.3 - 39.2

(3.5 - 4.0, 7.7 - 8.8)

Side bearing adjusting method

Adjusting shim

Available side retainer adjusting shims

Thickness mm (in)

Part number

0.20 (0.0079)

38453-01G00

0.25 (0.0098)

38453-01G01

0.30 (0.0118)

38453-01G02

0.40 (0.0157)

38453-01G03

0.50 (0.0197)

38453-01G04

Total preload adjustment

Total preload

N

⋅

m (kg-cm, in-lb)

1.2 - 2.3 (12 - 23, 8.7 - 20.0)

Ring gear backlash

mm (in)

0.13 - 0.18 (0.0051 - 0.0071)

INSPECTION AND ADJUSTMENT (H233B)

Ring gear runout

Ring gear runout limit

mm (in)

0.08 (0.0031)

Differential torque adjustment

Differential torque

N

⋅

m (kg-m, ft-lb)

353 - 392

(36 - 40, 260 - 289)

Number of discs and plates

Friction disc

5

Friction plate

6

Spring disc

1

Spring plate

1

Wear limit of plate and disc

mm (in)

0.1 (0.004)

Allowable warpage of friction disc
and plate

mm (in)

0.05 - 0.15 (0.0020 - 0.0059)

Available discs and plates

Part name

Thickness mm (in)

Part number

Friction disc

1.48 - 1.52

(0.0583 - 0.0598)

38433-C6000

1.58 - 1.62

(0.0622 - 0.0638)

38433-C6001

Friction plate

1.48 - 1.52

(0.0583 - 0.0598)

38432-C6000

Spring disc

1.48 - 1.52

(0.0583 - 0.0598)

38436-C6000

Spring plate

1.48 - 1.52

(0.0583 - 0.0598)

38435-C6010

Drive pinion height adjustment

Available pinion height adjusting washers

Thickness mm (in)

Part number

2.58 (0.1016)

38151-01J00

2.61 (0.1028)

38151-01J01

2.64 (0.1039)

38151-01J02

2.67 (0.1051)

38151-01J03

2.70 (0.1063)

38151-01J04

2.73 (0.1075)

38151-01J05

2.76 (0.1087)

38151-01J06

2.79 (0.1098)

38151-01J07

2.82 (0.1110)

38151-01J08

2.85 (0.1122)

38151-01J09

2.88 (0.1134)

38151-01J10

2.91 (0.1146)

38151-01J11

2.94 (0.1157)

38151-01J12

2.97 (0.1169)

38151-01J13

3.00 (0.1181)

38151-01J14

3.03 (0.1193)

38151-01J15

3.06 (0.1205)

38151-01J16

3.09 (0.1217)

38151-01J17

3.12 (0.1228)

38151-01J18

3.15 (0.1240)

38151-01J19

3.18 (0.1252)

38151-01J60

3.21 (0.1264)

38151-01J61

3.24 (0.1276)

38151-01J62

3.27 (0.1287)

38151-01J63

3.30 (0.1299)

38151-01J64

3.33 (0.1311)

38151-01J65

3.36 (0.1323)

38151-01J66

3.39 (0.1335)

38151-01J67

3.42 (0.1346)

38151-01J68

3.45 (0.1358)

38151-01J69

3.48 (0.1370)

38151-01J70

3.51 (0.1382)

38151-01J71

3.54 (0.1394)

38151-01J72

3.57 (0.1406)

38151-01J73

3.60 (0.1417)

38151-01J74

3.63 (0.1429)

38151-01J75

3.66 (0.1441)

38151-01J76

SERVICE DATA AND SPECIFICATIONS (SDS)

Final Drive (Cont’d)
