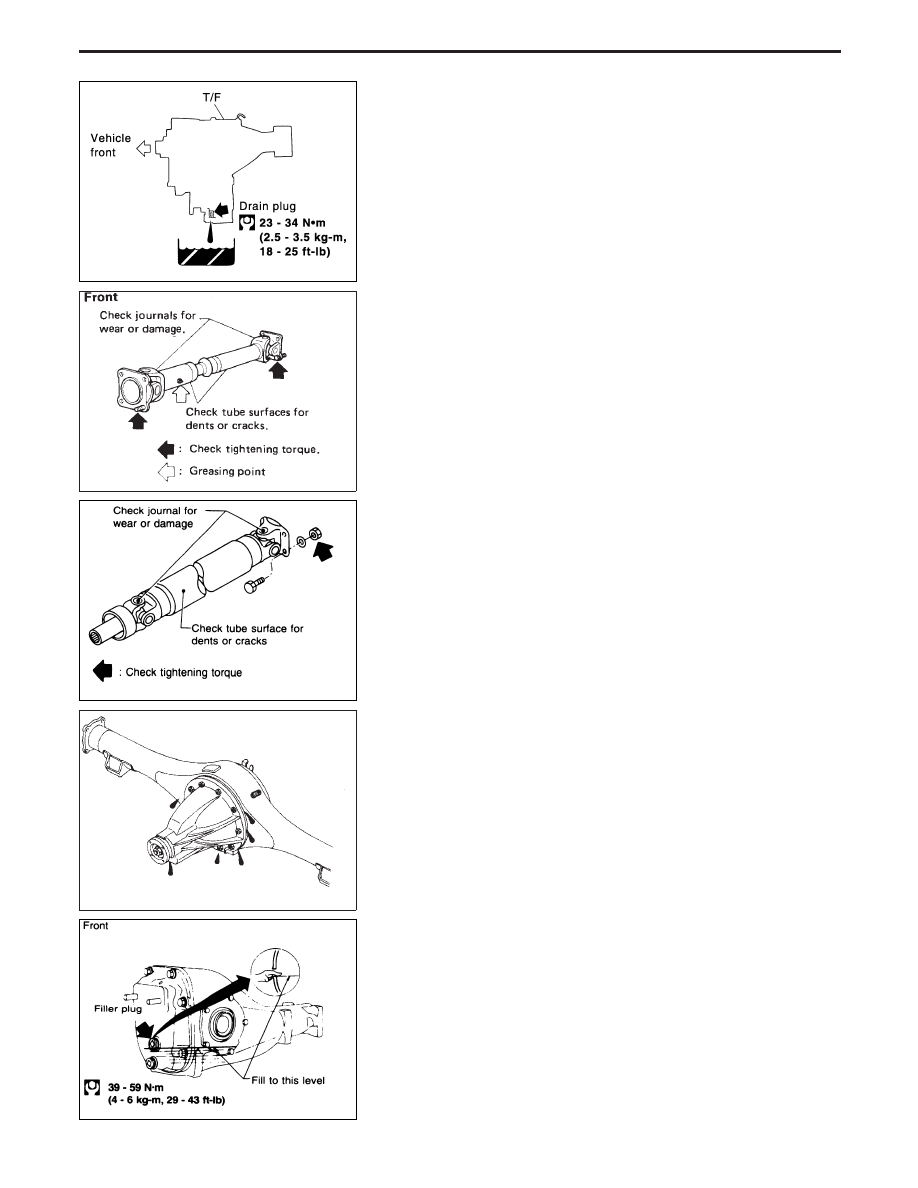

Changing Transfer Oil

Oil capacity:

2.3 liters (2 Imp qt)

When changing transfer oil completely, either “DEXRON

TM

” type

Automatic Transmission Fluid or gear oil (API GL-4) may be used.
Do not mix Automatic Transmission Fluid and gear oil.

Checking Propeller Shaft

Check propeller shaft for damage, looseness or grease leakage.

Checking Differential Gear Oil

1. Check differential for oil leakage.

2. Check oil level.

YMA010

SMA566

SMA118A

SMA440B

SMA417

CHASSIS AND BODY MAINTENANCE

MA-38

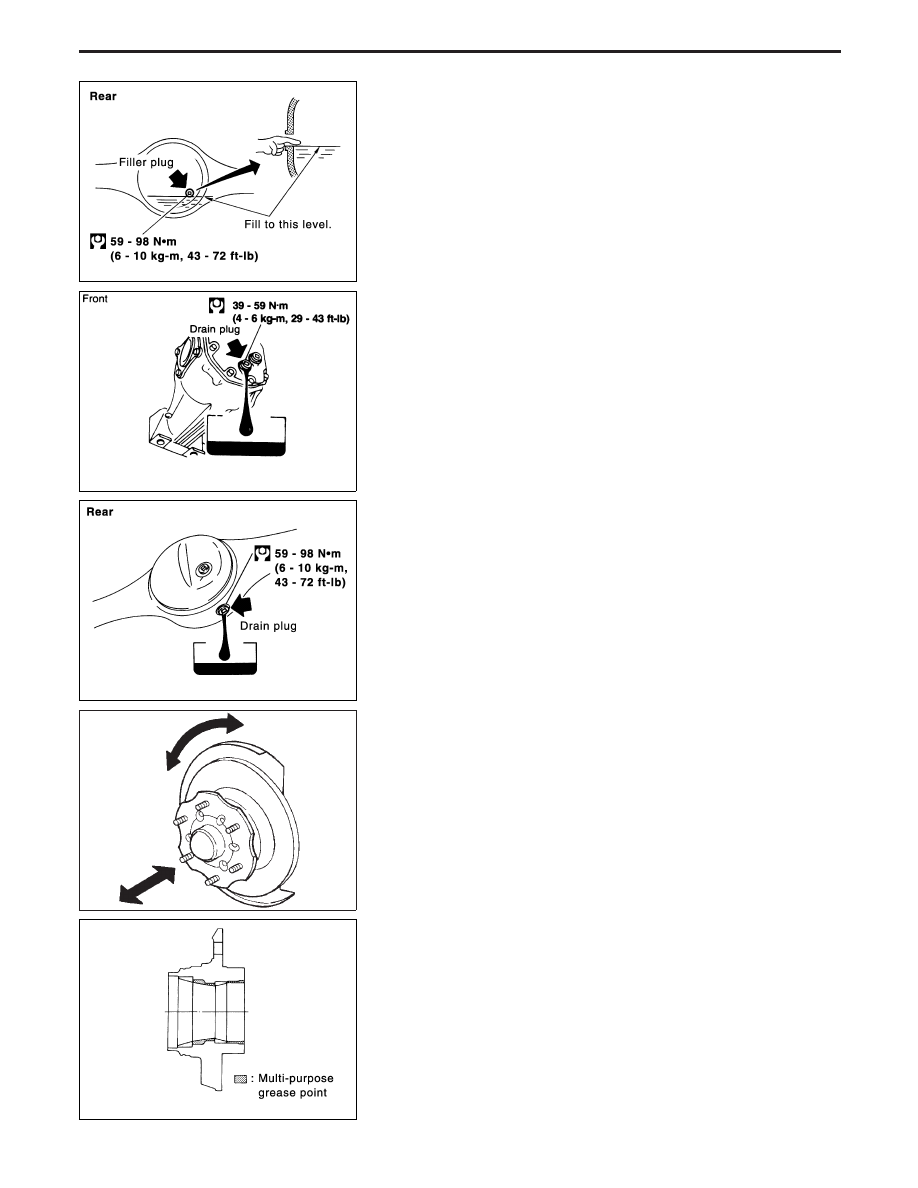

Changing Differential Gear Oil

Oil capacity:
Front

R180A

1.3 liters (2-1/4 Imp pt)

Oil capacity:
Rear

H233B

2.8 liters (4-7/8 Imp pt)

Checking Front Wheel Bearing Grease

I

Check that wheel bearings operate smoothly.

I

Check front wheel bearings for grease leakage and water or
dust entry.

I

Replace front wheel bearings or front wheel bearing grease if
wheel bearings do not turn smoothly.

Repacking Front Wheel Bearing Grease

Apply multi-purpose grease sparingly to the following parts:

I

Threaded portion of spindle

I

Contact surface between wheel bearing washer and outer
wheel bearing

I

Grease seal lip

I

Hub cap or wheel hub (as shown at left)

YMA011

SMA617

YMA012

SMA571A

YMA013

CHASSIS AND BODY MAINTENANCE

Checking Differential Gear Oil (Cont’d)

MA-39

Checking Free-running Hub Grease

Check free-running hub grease for leakage and water or dust entry.

Checking Brake Fluid Level and Leaks

If fluid level is extremely low, check brake system for leaks.

Checking Brake System

Check brake fluid lines and parking brake cables for improper
attachment, leaks, chafing, abrasion, deterioration, etc.

Checking Brake Booster, Vacuum Hoses,
Connections and Check Valve

Check vacuum lines, connections and check valve for improper
attachment, air tightness, chafing and deterioration.

Checking Disc Brake

Check condition of disc brake components.

ROTOR

Check condition and thickness.

Standard thickness:

26 mm (1.02 in)

Minimum thickness:

24 mm (0.94 in)

SMA946B

SBR991

SMA732A

SBR402A

SMA260A

CHASSIS AND BODY MAINTENANCE

MA-40

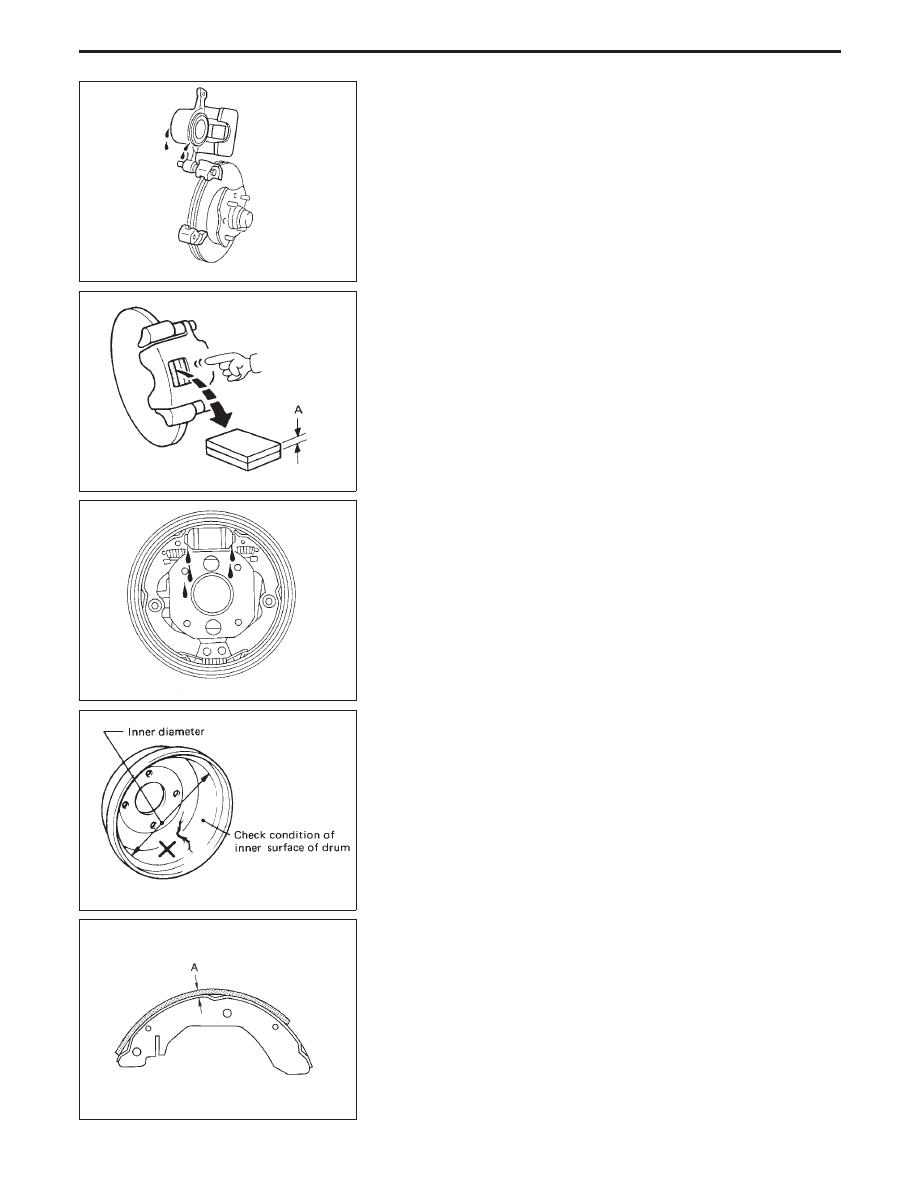

CALIPER

Check operation and leakage.

PAD

Check wear or damage.

Standard thickness:

15.5 mm (0.610 in)

Minimum thickness:

2.0 mm (0.079 in)

Checking Drum Brake

Check condition of drum brake components.

WHEEL CYLINDER

Check operation and leakage.

DRUM

Check condition of inner surface.

Nominal diameter:

280 mm (11.02 in)

Maximum diameter:

282 mm (11.10 in)

Out of round maximum:

0.05 mm (0.002 in) or less

LINING

Check wear or damage.

Standard thickness:

Trailing: 3.95 mm (0.16 in)
Leading: 8.95 mm (0.35 in)

Lining wear limit (Minimum thickness):

1.52 mm (0.06 in)

SMA922A

SMA364A

SBR205A

SMA139

SMA138

CHASSIS AND BODY MAINTENANCE

Checking Disc Brake (Cont’d)

MA-41
