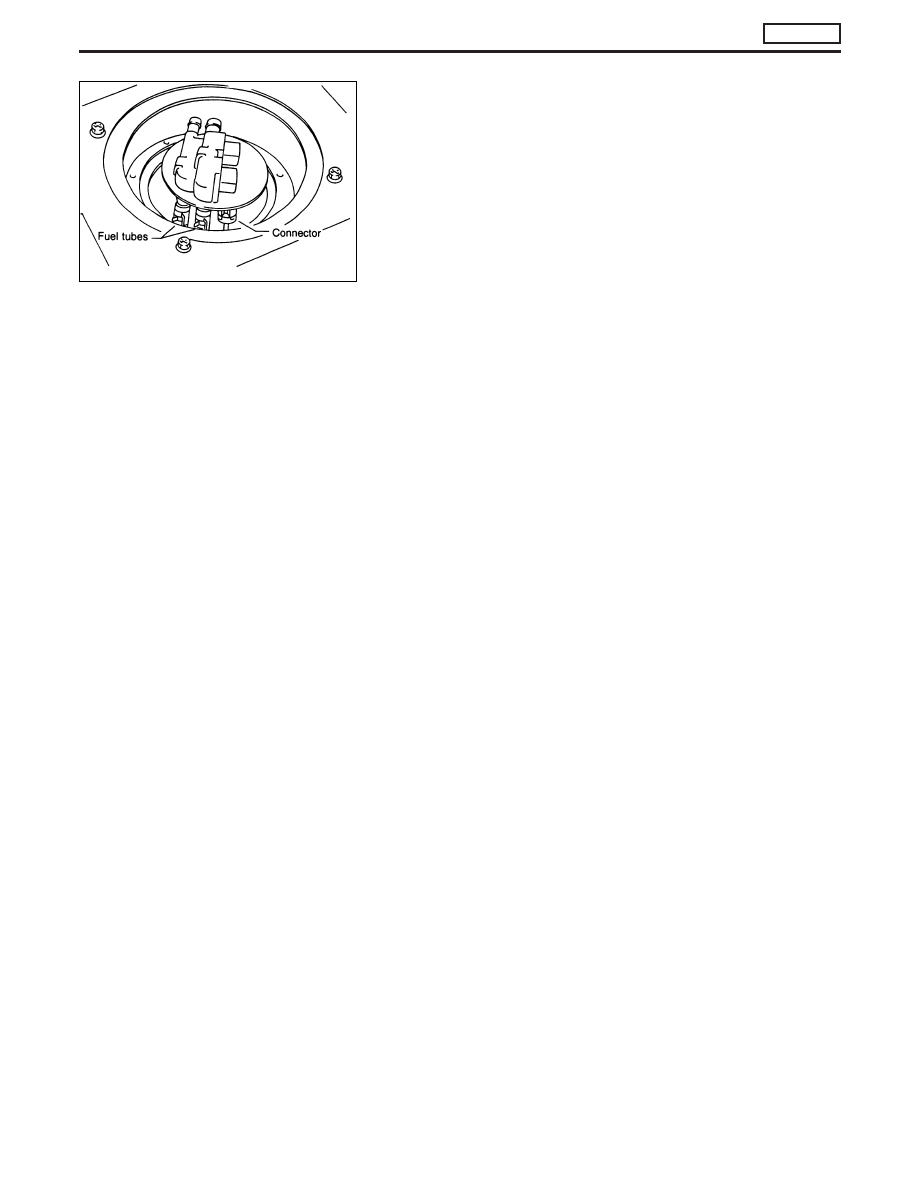

4. Remove fuel gauge assembly.

INSTALLATION

Installation procedure is the reverse order of removal.

CAUTION:

I

Tighten to specified torque.

I

Always use a new top plate seal.

EFE018

FUEL SYSTEM

TD27Ti

Fuel Pump and Gauge (Cont’d)

FE-9

CAUTION:

I

Be careful not to drop or damage catalytic converter.

I

Never wet catalytic converter with water, oil, etc.

I

Always replace exhaust gaskets with new ones when reas-
sembling.

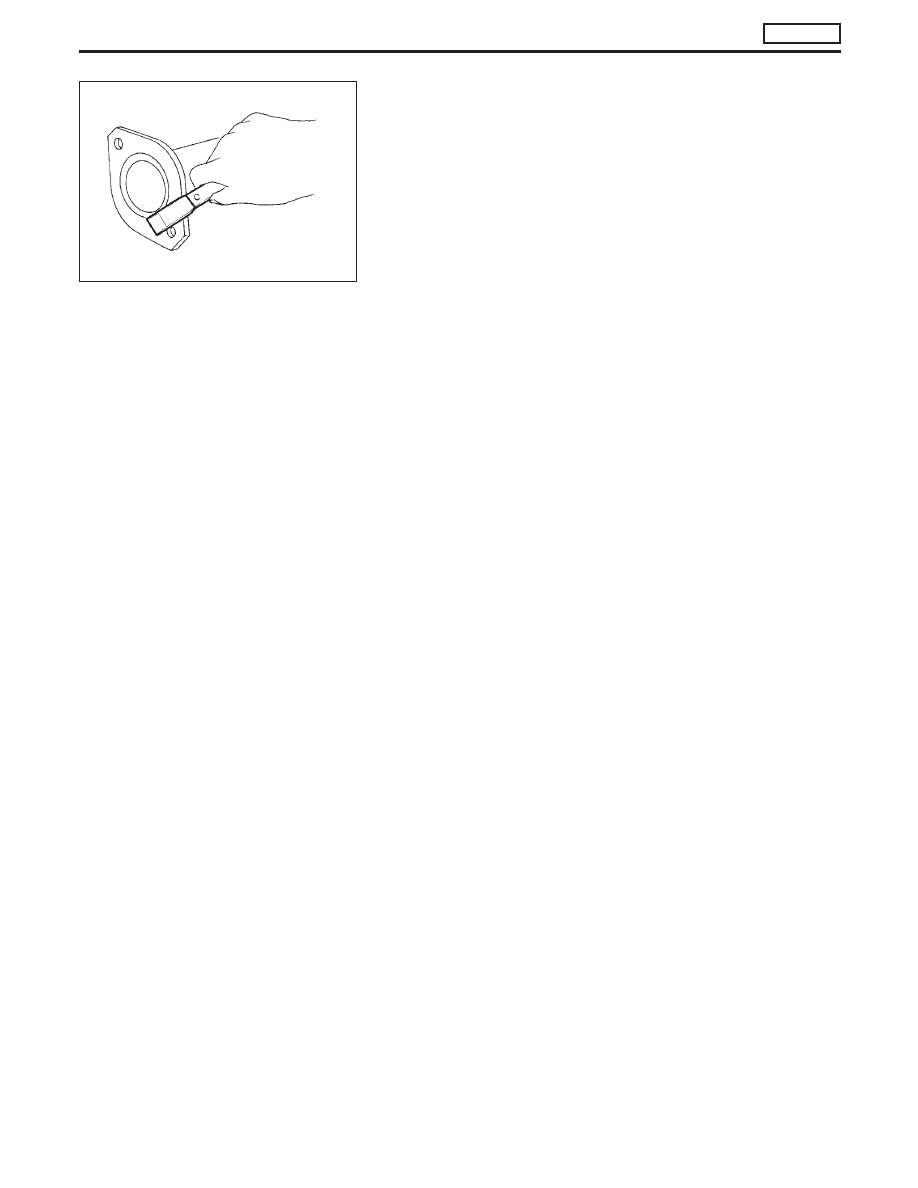

If gasket is left on flange surface, scrape off complete as
shown at left.

I

With engine running, check all tube connections for
exhaust gas leaks, and entire system for unusual noises.

I

After installation, but before fully tightening exhaust joints,
check to ensure that mounting brackets and mounting
insulators are free from undue stress. If any of the above
parts are not installed properly, excessive noise or vibra-
tion may be transmitted to the vehicle body.

SFE180A

EXHAUST SYSTEM

TD27Ti

FE-10

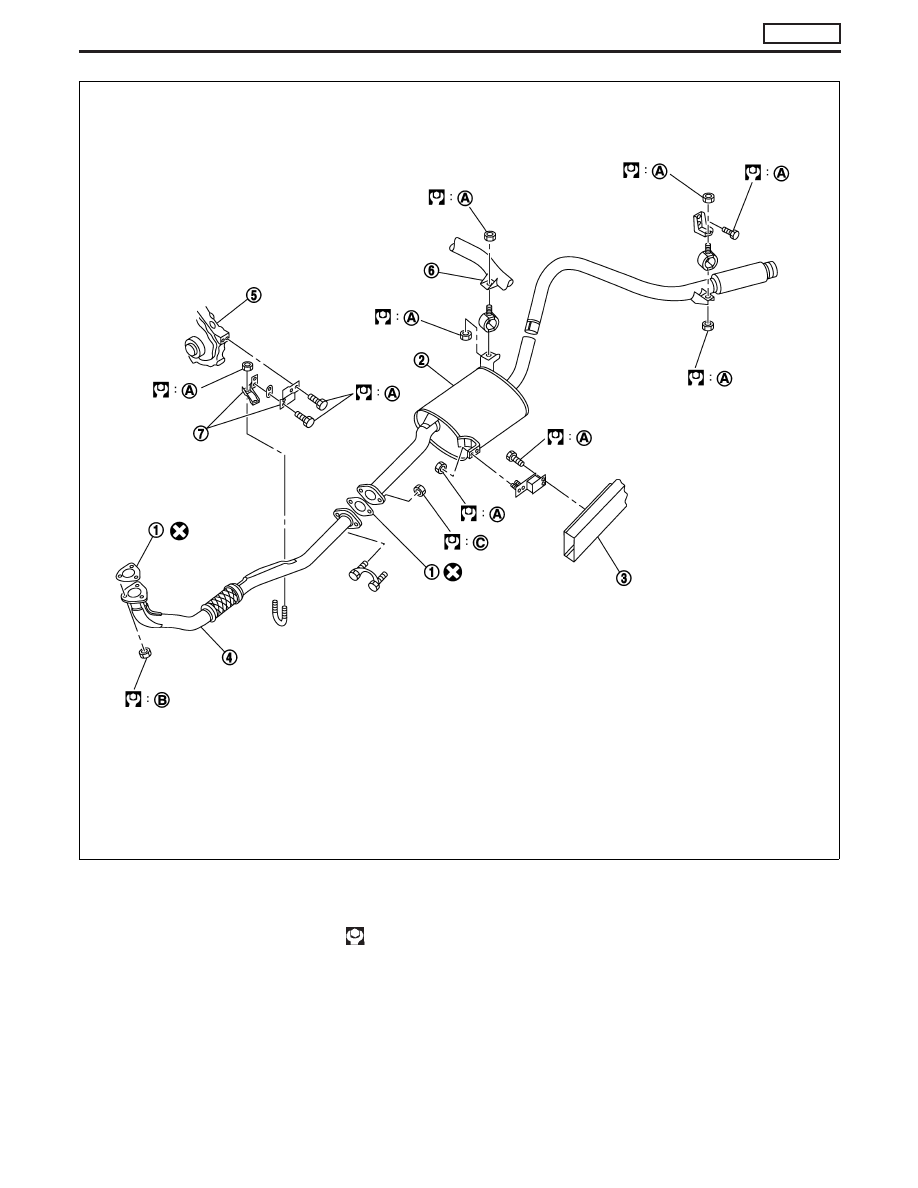

q

1

Gasket

q

2

Muffler assembly

q

3

Frame

q

4

Front tube

q

5

Transfer case

q

6

Crossmember

q

7

Support bracket (Wagon models
only)

: Tightening torques

q

A

: 13 - 16 N

⋅

m

(1.3 - 1.6 kg-m, 9 - 12 ft-lb)

q

B

: 43 - 50 N

⋅

m

(4.4 - 5.1 kg-m, 32 - 37 ft-lb)

q

C

: 43 - 50 N

⋅

m

(4.4 - 5.1 kg-m, 32 - 37 ft-lb)

MFE040A

EXHAUST SYSTEM

TD27Ti

FE-11
